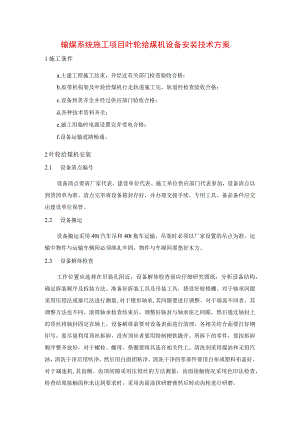

输煤系统施工项目叶轮给煤机设备安装技术方案.docx

输煤系统施工项目叶轮给煤机设备安装技术方案1施工条件a.土建工程施工结束，并经过有关部门检查验收合格；b.胶带机构架及叶轮给煤机行走轨道施工完，轨道经检查验收合格；c.设备到货齐全并经过供应部门验收合格；d.各种技术资料齐全；e.施工用临时电源设置完并受电合格；f.设备运输道路畅通。2叶轮给煤机安装2.1 设备清点编号设备清点要请厂家代表、建设单位代表、施工单位供应部门代表参加，设备清点以到货清单为准。清点完毕将设备箱封存好，并办理交接手续，专用工具、备品备件应交由建设单位保管。2.2 设备搬运设备搬运采用40t汽车吊和40t拖车运输，吊装时必须以厂家设置的吊点为准，运输中物件与运输车辆间必须绑扎牢固，物件与车厢间要垫好木方。2.3 设备解体检查工作位置应选择在吊装孔附近，设备解体检查前应仔细研究图纸，分析设备结构，确定拆装顺序及拆装方法。准备好拆装工具及吊装工具，搭设好检修棚。对于轴承间隙采用压铅法或塞尺法进行测量,对于锥形轴承,其间隙要进行调整。对于端盖不同者，其调整方法也不同。滚筒轴承检查结束后，调整好轴封与轴承座之间隙，然后通过轴封上的顶丝将轴封固定在轴上。设备解体前要对设备表面进行清理，各相关结合面要打好钢印号。要尽量利用顶丝拆卸，没有顶丝者要用特制楔铁撬开。所拆下的零件，要按拆卸顺序整齐放好，对于螺栓、螺母、垫圈要将其连在相关件上。清洗剂采用煤油和无铅汽油，清洗干净后用吹净，然后用白面团粘净。清洗干净的零部件要用白布或塑料布盖好。对于减速机,其齿侧、齿顶间隙采用压铅丝的方法测量，齿面接触情况采用色印法检查，检查结果接触面积未达到要求时，采用齿面涂抹研磨膏然后转动齿轮进行研磨。2.4 联轴器装配由于电动机轴头过长，所以先热装一个隔套后，再热装电动机轴侧的联轴器隔套，热装时在油中加热温度不超过135C。2.5 5电动机安装将电动机吊装到位，垫平垫稳，然后用小钢板尺对电动机初步找正，用百分表对联轴器进行精确找正。在找正时要将两半联轴器连接在一起。电动机找正后，将电动机固定，然后将垫铁随碎煤机垫铁一起进行点焊固定，安装联轴器柱销，上好外罩。2.6 设备安装采用40t汽车吊由吊装孔直接吊装就位，就位后检查叶轮与其他配合位置的间隙并符合技术要求。
