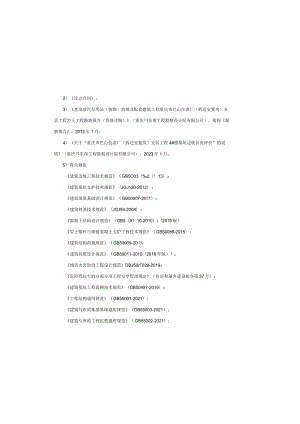

2）设计合同；3）老顶坡汽车用品（装饰）商城及配套建筑工程重庆市巴山仪表厂（拆迁安置房）安居工程岩土工程勘察报告（直接详勘）（重庆川东南工程勘察设计院有限公司），简称勘察报告，2012年1月；4）关于“重庆市巴山仪表厂（拆迁安置房）安居工程4#楼基坑边坡补充评价”的说明（重庆川东南工程勘察设计院有限公司），2023年1月；5）有关规范建筑边坡工程技术规范（GB5O33（2（）13）；建筑基坑支护技术规程（JGJ120-2012）；建筑地基基础设计规范（GB50007-2011）；建筑桩基技术规范（JGJ94-2008）；混凝土结构设计规范（GB5（X）10-2010）;（2015版）岩土锚杆与喷射混凝土支护工程技术规范（GB50086-2015）；建筑结构荷载规范（GB50009-20；建筑抗震设计规范（GB50011-2010（2016年版）；地质灾害防治工程设计规范DBJ50r029-2019；危险性较大的分部分项工程安全管理规定（住房和城乡建设部令第37号）：建筑基坑工程监测技术规范（GB50497-2019）；工程结构通用规范（GB55001-2021）;建筑与市政地基基础通用规范（GB55003-2021）;建筑与市政工程抗震通用规范（GB55002-2021）;设计总说明1工程概况建设单位拟在高新区巴山修建拆迁安置房工程项目。本次业主单位委托我司承担该项目基坑边坡支护工程设计工作，要求在确保安全的前提下，做到技术先进、经济合理。基坑边坡北侧为己建3#楼（29F/吊1F/-2F）；基坑边坡东侧为拟建市政道路：基坑边坡西侧已建商业区；基坑南侧为已建5#楼（31F/吊2F/-1F）和拟建消防车道。边坡高度约85235m,安全等级一级。本次边坡设计范围，如下表所示：表Ll-I边坡情况一览表编号边坡<m）边坡高度（m）物页建（构）筑物况安全等级边坡类型临时永久支护AB31.7023.5已建3#楼出口f岩质边坡永久BC35.8014.0-20.8拟建市政道路领岩质边坡永久CD15.0014.0拟建市政道路F岩质边坡永久DEF30.0014.0拟建内政遒F岩质边坡永久GGI13.0055已建5#楼（31F/吊2FZ-IF）微岩质边坡临时GlH59.5010.0-19.0拟建消防车道f岩土混合质边坡永久HI24.6285已建商业区F岩质边坡永久abcdef90.5045地下室负二层3岩质边坡临时2设计依据D设计委托书；水文：根据勘察报告，场地内未见地表水体。33地质构造拟建场地在区域地质构造上位于金鳌寺西翼，岩层呈单斜产出，倾向125°,倾角10oo场区均为第四系土层覆盖，根据相邻场地调查分析基岩中发育三组裂隙：105°N78°,裂面平直，张开13画，无充填。延仰0.502.00m,结合差，间距一般1条/0.503.00m,结构面结合一般或较差,为硬性结构面。180°/54°,延伸长度0.503.0Onl左右，裂隙宽13mm,无充填物，裂面较平整，结合差，间距一般1条/2.004.5Onl,结构面结合一般或较差，为硬性结构面。2750/52°,延伸长度0.502.5Om左右，裂隙宽12mm,无充填物，裂面较粗糙，结合差，间距一般1条0.501.50m,结构面结合一般或较差，为硬性结构面。场地内无断层，地质构造简单。3.4½gtt场地内地层自上而下依次为：第四系全新统杂填土（Q4H）、素填土（QC）、粉质粘土（Q产1）、及侏罗系中统沙溪庙组（J2s）的砂岩、泥岩。3.3.1第四系全新统土层（Ql）1）人工杂填土（QJV）：主要由砂土、粉质粘土和碎块、碎砖头、碎瓦片及建筑碎石等建筑垃圾等组成，颗粒粒径一般10700mm,含量25%55%,稍湿，结构松散稍密，分布于整个场地，其中松散层为近期拆迁任意堆填，稍密层为以前建房时堆填，回填时间大于20年，厚度为0.5Om8.60m。2）人工素填土（QP）：主要由砂土、粉质粘土和砂泥岩碎石组成，颗粒粒径一般混凝土结构通用规范（GB550082021）;建筑边坡工程施工质量验收标准（TZS0（）4i-2019）o3工程地质条件3.1场地位于城区内，原始地形为浅丘斜坡地带。场区内大部分房屋已拆迁完，地块内有部分建筑未拆迁，但依规划该处建筑将拆除。地块总体呈东北高西南低，地形坡度较平缓，斜坡坡角一般为10°,局部地段可达30°,场地中间地段经拆迁后较平坦。32气象与水文气象：重庆市大渡口区属亚热带季风气候，温暖湿润，雨量充沛。具冬暖夏热，秋雨连绵,无霜期长,多云多雾的特点。据重庆气象局统计资料,该地区多年平均气温175I8.5C,极端最高温43.0C（2006年8月10B）,极端最低温-2.9（1977年1月30日）。年平均气温1&3C,雾日平均3046d,最多达148d。多年平均相对湿度80%,绝对湿度17.60mb°地区多年年平均降水量1201.5mm,最多达1750.6mm（1963年），最少只有720.Omm（1966年）。日最大降雨量266.6Omm（2007年7月17日），最大时降雨量达38.8mm,多年平均最大日降水量125.0mmo历年平均蒸发量在953.21398.6mm之间，平均日照时数1327.5h°在一年中的各月之间，各季度之间差异明显，下半年（5-10月）降水量占全年的79%,而冬春半年（U月d月）仅占21%,四季分配是夏季最多占有41%,春秋次之分别为28%和26%,冬季最少只占有5%。中等风化带：岩芯多呈长柱状、短柱状，少许块状、碎块状，岩石断面新鲜，岩质较硬。中等风化带顶界埋深0.5m(ZKlOlZKlO6)13.8Om(ZK22)。顶界标高313.24m(ZK109)361.86m(ZK83)。3.6 三S三t根据中国地震动参数区划图(GB18306-2015)和建筑抗震设计规范GB50011-2010(2016年版)，建筑场地抗震设防烈度为6°,设计基本地震加速度值为0.05g,设计地震分为第一组。又据建筑工程抗震设防分类标准(GB50023-2008),拟建物抗震设防分类为标准设防。3.7 水文地质条件场区属浅丘斜坡地貌，场区东高西低，总体由东向西倾斜，原地形有利于地表水、大气降水排泄。场区大气降水主要顺斜坡汇集于场地中部地势低洼处。由于该处建筑修建年代较久远，故部分地下水排水管道发生堵塞，改变了原地表水及地下水排泄通道。地表水及雨水积集于人工填土中，大部分地表水及雨水沿填土底部原地形面排出往地势低洼处，少部分在土层中形成暂时性上层滞水，地下水主要由溪沟地表水及雨水补给。此类地下水水量小，随季节变化，雨季水量较大，旱季水量小，甚至干枯。风化裂隙水分布于基岩强风化带及中等风化带内，大气降水通过裂隙向下渗入，在场地低洼处富集形成，该类型地下水受基岩裂隙控制，分布不连续，含水量变化较大。IO-100mm,含量10%40%,稍湿，结构松散稍密，分布于整个场地，多为拆迁后居民用作种植土，回填时间大于20年。本次钻探施工在部分钻孔均有揭露，厚度为0.5Om12.90m。3)粉质粘土(QF7)：为残坡积成因，为紫红色，可塑状，切面稍有光泽，无摇震反应，干强度中等及韧性中等。厚度为0.6Om5.60。3.3.2侏罗系中统沙溪庙组(J2s)区内基岩为泥岩和砂岩，以砂岩为主要岩层。1)砂岩：灰白色、灰黄色、灰绿色，细中粒结构，中厚层状构造。主要矿物成分为长石、石英及少许云母等，钙泥质胶结，局部含泥质条带、团块。分布于场地南侧和东南侧，单层厚度1.1Om25.00m。2)泥岩：紫红色、暗紫红色，泥质结构，中厚层状构造，局部含砂质成分较重,含灰绿色团块。分布于大部分场地，单层厚度0.3Om30.70m。35基岩顶界面及基岩风化带特征场地均被第四系土层覆盖，2#地块大部分基岩出露，钻孔基岩顶面埋深0.0Om(ZKlOlZKll0、ZKlI2ZKu5、ZK99)12.9Om(ZK22),场地基岩面标高336.21m(ZK86)373.06m(ZK83)；基岩面坡角一般525°,局部地段为陡坎。按(GB500212001,2009年版)规范将钻探深度范围内的基岩划分为强风化带、中等风化带。强风化带：风化裂隙发育，岩芯呈块状、碎块状，岩质软。厚度0.50m(ZKlOIZKlO5、ZK50)4.9Om(ZK27)。岩、士名称“岩石单轴抗压强度(MPa)P(kNn)a地基承载力特征值(kPa)抗翦强度参数基底摩擦系数.天然+饱和“cA")«素填土，天然+Od20"d5*28*.0.25，饱和.y21*.3*p23打0.25粉质“黏土，天然.P19.6,150*.“0.25,饱和y20.Op33强风化泥岩J4-24.3*，300*，d0.30飘化砂Jy24.1*500*«OP0.35，中风化泥岩”6.3，y25.6“1400«-533P30.40.40中风化砂岩JP16.24.7%4380+14O536.2“0.50.表4-2岩土参数表二V：地层等效内摩擦角府()，7阳廿嬲K(IW/Q/±南坪殿mM),粮苦蹦洵(kPa),素填土，11f6pd粉质黏土m=16“3中风化泥岩“5MK=70p400“中风化砂1.Xj石“5的K=330，800“表4-3岩土参数表三3X水土腐蚀性评价水腐蚀性评价：根据岩土工程勘察规范GB50021-2001（2009年版）及周边场地经验，场地为II类干湿交替环境，本场地水对混凝土结构腐蚀性为微腐蚀，对钢筋混凝土结构中钢筋的腐蚀性为微腐蚀性。±«饨性评价：场地岩土体主要为素填土、粉质范土和砂岩、泥岩，本次勘察取了1组粉质黏土和1组素填土进行腐蚀性分析，根据本次勘察土的腐蚀性试验报告及工程经验，按岩土工程勘察规范GB50021-2001（2009版），场地环境类型为H类，拟建场地土层对混凝土结构、钢筋混凝土结构中的钢筋具有微腐蚀性，对钢结构为微腐蚀性。3.9不良地质现象及地质灾害及不利埋藏物经对现场实际调查和钻探，场区内未见崩塌、滑坡、泥石流、岩溶、地面沉降等不良地质，无地质灾害。根据钻探揭露及调查访问，场区无古河道、沟浜、墓穴、防空洞等对工程不利的埋藏物。素填土中局部含大块石等不利埋藏物。场地总、体上稳定性良好。4设计参数根据勘察报告并根据相关规范及工程经验，支护工程设计有关参数取值如下：表，1-1岩土参数表-2.BC、DEF段基坑边坡边坡位于拟建场地内西侧，3剖面控制。该边坡为挖方岩质边坡：该边坡为永久性边坡，工程安全等级为一级。岩质边坡与裂隙LX3呈小角度相交（赤平投影图如下），边坡稳定性主要由裂隙LX3控制。边坡破裂角为52°。3.GG1、GIH段基坑边坡边坡位于拟建场地内南侧，47剖面控制。该边坡为挖填方岩土质边坡：工程安全等级为一级。土质部分主要由后期填土形成。岩质边坡与裂隙、岩层层面均呈大角度相交（赤平投影图如下），边坡稳定性主要由岩体自身强度控制。边坡破裂角为60.2°。指标洁构面粘聚力Cp(kPa)内摩擦角+8(0)3岩层层面“50，2Op裂隙LXla8O÷25,裂隙LX28M25裂隙LX38O25，5边坡稳定性分析1.AB、8段基坑边坡边坡位于拟建场地内东北侧，78剖面控制。该边坡为挖方岩质边坡；该边坡为永久性边坡,工程安全等级为一级。岩质边坡与裂隙LX2呈小角度相交(赤平投影图如下),方岩质边坡；工程安全等级为二级。由于场地内平场放坡，边坡高度为4.5m,按1：0.75坡率临时放坡后，边坡处于稳定状态。6支护方案及分项工程设计6.1 支护方案本边坡工程abcdcf和GGl段边坡为临时性边坡，设计使用年限2年。其余段编号边坡为永久性边坡，设计使用年限50年。根据各段边坡破坏模式及特点，支护方案布置如下：(1) AB段边坡长约31.70m,永久性边坡，岩层裂隙面为硬性结构面，延伸长度3m,综合考虑支护方案采用“板肋式锚杆挡墙+截排水”的支护措施，7剖面控制：BC段边坡长约35.80m,永久性边坡，岩层裂隙面为硬性结构面，延伸长度W3m,综合考虑支护方案采用“板肋式锚杆挡墙+截排水”的支护措施，1剖面控制；(3) CD段边坡长约15.00m,永久性边坡，支护方案采用“桩板墙+截排水”的支护措施，8剖面控制：(4) DEF段边坡长约30.00m,永久性边坡，岩层裂隙面为硬性结构面，延伸长度3m,综合考虑支护方案采用“板肋式锚杆挡墙+截排水”的支护措施，3剖面控制；(5) 1段边坡长约13.00m,临时性边坡，支护方案采用“桩板墙+截排水”的支护措施，7剖面控制；(6) GlH段边坡长约59.50m,永久性边坡，支护方案采用“板肋式锚杆挡墙+重力式挡墙+桩板墙+截排水”的支护措施，务6剖面控制;帧向（° ）倾角（° ）边坡33089层面12510裂隙10578裂既18054裂隙27542结构面、线产状表4.HI段基坑边坡边坡位于拟建场地内西侧，23剖面控制。该边坡为挖方岩质边坡；工程安全等级为一级。岩质边坡与裂隙LXI呈小角度相交（赤平投影图如下），由于裂隙LXI倾角边坡位于拟建场地内部，负二层与负三层平场形成，2、57剖面控制。该边坡为挖机械旋挖成孔，桩间距3.0m,桩截面尺寸为直径2200mm,C30混凝土浇筑。桩顶设置冠梁，其截面尺寸为120OmmX2200mm,C30混凝土浇筑。桩间设置3（X）mm厚C30现浇钢筋混凝土挡板。挡土板间每隔2m设一道（MIOmm泄水孔（UPVC管），梅花型布置。桩板挡墙每W25m设置一道伸缩缝，缝宽20mm,缝中填塞沥青麻筋。桩体保护层厚度：无护壁时270mm,有护壁时250mm；束筋净距不应小于80mm,排距为150mm：纵向受力钢筋连接应采用机械连接，其余钢筋采用绑扎或焊接搭接。4、D型桩板墙机械旋挖成孔，桩间距4.0m,桩截面尺寸为直径1800mm,C30混凝土浇筑。桩顶设置冠梁，其截面尺寸为IOoommXI800mm,C30混凝土浇筑。桩间设置300mm厚C30现浇钢筋混凝土挡板。挡土板间每隔2m设一道<1>11Omm泄水孔（UPVC管），梅花型布置。桩板挡墙每W25m设置一道伸缩缝，缝宽20mm,缝中填塞沥青麻筋。桩体保护层厚度：无护壁时270mm,有护壁时250mm；束筋净距不应小于80mm,排距为150mm；纵向受力钢筋连接应采用机械连接，其余钢筋采用绑扎或焊接搭接。5、板肋式锚杆挡墙锚杆钢筋为2/3也8,行列式分布，水平间距25m20m,竖向间距2.5V2.0m,入射角20°,锚杆注浆采用水泥砂浆，砂浆强度等级不低于3（）MPa：肋柱及冠梁截面尺寸为40OmmX300mm,C30混凝土浇注；面板采用15Omm厚C25喷射混凝土，钢筋网单层双向布置（68200）；泄水孔梅花形布置，间距2.5m,泄水孔直径110mn裂隙发育处优先布置。伸缩缝间距不大于25.0m,缝宽2.0cm,用沥青麻筋充填；锚杆位置可根据现场实际作局部调整，但应满足规范要求。6、放坡和坡面防护(7) HI段边坡长约24.62m,永久性边坡，支护方案采用“桩板墙+截排水”的支护措施，23剖面控制；(8) abcdef段边坡长约90.50m,临时性边坡，支护方案采用“放坡+坡面防护+截排水”的支护措施，2、57剖面控制；6.2 分项工程设计1、A型桩板墙人工开挖成孔，桩间距4.0m,桩截面尺寸为IOoOmrnXI500mm,C30混凝土浇筑。桩顶设置冠梁，其截面尺寸为800mm×1500nm,C30混凝土浇筑。桩间设置150mm厚C25喷射混凝土挡板。挡土板间每隔2m设一道IlOmm泄水孔(UPVC管)，梅花型布置。桩板挡墙每W25m设置一道伸缩缝，缝宽20mm,缝中填塞沥青麻筋。桩体保护层厚度：无护壁时。70mm,有护壁时250mm；束筋净距不应小于80mm,排距为150mm；纵向受力钢筋连接应采用机械连接，其余钢筋采用绑扎或焊接搭接。2、B型桩板墙人工开挖成孔，桩间距4.0m,桩截面尺寸为150OmrnX2000mm,C30混凝上浇筑。桩顶设置冠梁，其截面尺寸为100OmmX2000mm,C30混凝土浇筑。桩间设置15Omm厚C25喷射混凝土挡板。挡土板间每隔2m设一道IlOmm泄水孔(UPVC管)，梅花型布置。桩板挡墙每W25m设置一道伸缩缝，缝宽20mm,缝中填塞沥青麻筋。桩体保护层厚度：无护壁时270mm,有护壁时250mm；束筋净距不应小于80mm,排距为150mm；纵向受力钢筋连接应采用机械连接，其余钢筋采用绑扎或焊接搭接。3、C型桩板墙混凝.匕桩体及挡板采用C30混凝.上浇筑。浇筑前应按设计的配合比，做混凝土试块，并做抗压强度试验，其强度设计值满足规范要求后，方可按设计的配合比拌制混凝土进行浇筑。混凝土浇筑过程中应确保连续浇筑，不得中途停顿，防止出现断桩现象。7.12施工要求桩体施工可采用人工挖孔桩，主要施工内容为桩体开挖及护壁，钢筋笼制作安装，灌注桩体混凝土等。人工挖孔桩施工严格狡，跳桩法”施工，并及时用C30混凝土制作护壁；按设计要求捆扎焊接钢筋笼，用机械（吊车）吊装于基坑内，采用搅拌机制拌混凝土，布置混凝土输送泵（效率30nRh）运料入仓，进行桩体浇筑。桩的嵌固深度不小于设计嵌固深度（详见设计图纸），保护层厚度按相关规范要求。桩体应严格按设计图施工，且应将开挖过程作为再勘察的过程来进行，及时编录地质情况，反馈于设计，现信息化施工。施工准备应按下列要求进行，以确保施工能连续、快速、安全地进行：按工程要求进行备料，钢筋、水泥应在交货时提交质量检测证书。钢筋应专门建库堆放，避免锈蚀。水泥宜使用普通硅酸盐水泥，严禁使用受潮和过期水泥。砂石料的杂质和有机质的含量应符合混凝土结构工程施工及验收规范的有关规定。钢筋笼的制作与安装可根据场地的实际情况按以下要求进行：桩孔孔底沉渣必须清理干净，经检查合格后，方可安放钢筋笼；钢筋笼尽量在孔外预制成型，在孔内吊放竖筋并安装：纵筋的接头按照混凝土结构设计规范（GB5（X）l（）-2010）处理，采用机械桩前地下室负二层至地下室负三层之间放坡处理，岩质边坡按缓于1：0.75坡率放坡。坡脚设置临时排水沟，距离基坑边坡坡脚不小于3Om°坡面采用素喷C25混凝土,厚度60mm。7、截排水截排水沟截面为矩形，过水断面宽0.4m,高0.5m,壁厚200mm。坡顶、坡脚地表应采用60mm厚C25素混凝土封闭或采取其他的封闭地表措施,并考虑排水需要的坡度。坡顶、坡脚截排水沟应与小区及市政道路设施的排水系统结合布置；应确保施工截排水设施的建设与完善，避免施工过程中边坡受水的作用而滑塌。7施工技术要求本设计和施工应严格遵循“动态设计、信息法施工”的原则，采用逆作法施工，加强施工期间的各项信息反馈。开挖后首先复核现场地质条件是否与地勘提供资料(岩层产状、各地层厚度等)是否相吻合,如存在较大差异，及时通知地勘单位和设计单位现场确认，必要时进行施工勘察。7.1 桩板挡墙7.1.1 材料及质量要求钢筋：图中“小、”分别表示热轧HPB3(X).HRB400钢筋，钢筋的强度标准值应具有不小于95%的保证率，钢筋必需具备出厂合格证明，使用前，应对钢筋进行随机抽样，做力学试验，满足规范要求后方可使用。7.1.4钢护筒1 .在旋挖成孔期间，如果孔内垮孔现象严重，无法完成钢筋笼吊装的前提下，本工程需要设置钢护筒。2 .钢制宜选用厚度不小于Iomm的钢板制作，护筒内径宜大于钻头直径200mm。3 .护筒顶端高出地面不宜小于0.3m。4 .护筒的埋置深度应根据地质和地下水位等情况确定。5 .护筒埋设时，应确定钢护筒的中心位置。护筒的中心与桩位中心偏差不得大于50mm,护筒倾斜度不得大于1%。护筒就位后，应在四周对称、均匀地回填粘土，并分层夯实，夯填时应防止护筒偏斜移位。6 .旋挖钻机埋设钢护筒时，应先采用稍大口径的钻头钻至预定位置，提出钻头后，再用钻斗将钢护筒压入到预定深度。7 .采用机械加压或震动下沉埋设护筒时，应先对护筒进行定位和导正，然后加压或振动施压至预定深度。8 .成孔至设计标高后，应清除孔底残渣。7.15质量要求桩体属于隐蔽工程，施工过程中，应做好滑带的位置、厚度等各种施工和检验记录。对于发生的故障及其处理情况，应记录备案。桩体的质量检查包括原材料质量、孔位偏差、桩身断面尺寸、孑原高程、孔的偏斜、桩周土与滑带土、钢筋笼焊接、钢筋笼制作、混凝土试块强度、桩身质量，桩顶高程等,检查方法为目测、尺检、测量、取样试验等。连接，且必须错开：纵筋的搭接处不得放在岩土分界和滑动面处；孔内渗水量过大时，应采取强行排水、降低地下水位措施。待灌注的桩孔应经检查合格后放能进行桩芯混凝土灌注，所准备的材料应满足单桩连续灌注。当孔底积水厚度小于IOomm时，可采用干法灌注，否则应采取孔外井点降排水措施进行处理。桩身混凝±灌注应连续进行。桩身混凝土，每连续灌注050.7m时，应使用插入式振动器振捣密实一次。桩身混凝土灌注过程中应采样做混凝土试块。桩体纵向钢筋采用了并筋的形式，并筋施工应满足相关规范要求，以保证发挥钢筋的设计强度。桩板挡墙每W25m设置一道伸缩缝，缝宽20mm,缝中填塞沥青麻筋；伸缩缝设置处的桩间挡板为悬臂板，详见大样图。挡土板间每隔2m设一道100mm泄水孔（UPVC管），梅花型布置。桩均采用旋挖机械钻孔成桩。抗滑桩主筋采用机械连接接头，接头位置不得放在滑面及岩土界面附近，任一接头中心至长度35d区段内（且不小于50Omm）受力钢筋接头面积不得超过受力钢筋总面积的50%,且应相互错开。主筋延伸长度不少于50d。主筋布置多于二层时，第二层以内钢筋间距比外边二层间距应大一倍。主筋净距应满足规范要求，以保证混凝土浇筑密实。须对抗滑桩桩身质量进行检测，检测数量为桩总数的100%o7.13安全要求桩体施工应与监测同步进行。当边坡出现险情，并将危及施工人员安全时，应及时通知人员撤离。使其喷射混凝土后边坡锚喷整体性能良好；4.桩间挡板钢筋应满足植筋要求。73肋柱施工73.1 材料及质量要求钢筋：图中“、”分别表示热轧HPB300、HRB400钢筋，钢筋必需具备出厂合格证明，使用前，应对钢筋进行随机抽样，做力学试验，满足规范要求后方可使用。混凝土：桩身采用C30混凝土浇筑，浇筑前应按设计的配合比，做混凝土试块，并做抗压强度试验，其强度设计值满足规范要求后，方可按设计的配合比拌制混凝土进行浇筑。混凝土浇筑过程中应确保连续浇筑，不得中途停顿，防止出现断桩现象。73.2 施工要求(1)肋柱、冠梁、基础等的受力钢筋尽量通长。连接接头应在其受力较小处，且同一连接区内接头面积不应大于50%,接头之间的距离不应小于35d(d为纵向受力钢筋的较大直径)和600mm。纵向钢筋接头均采用机械连接。机械连接和焊接连接应符合钢筋机械连接通用技术规范(JGJ107)及钢筋焊接及验收规程(JGJI8)的规定。肋柱纵筋应仰入基础底面锚固。钢筋的锚固应满足有关规范的要求。(2)肋柱、冠梁及基础梁混凝土强度均采用C30,混凝土浇筑前，应按设计配合比做混凝土试块进行抗压强度试验，其强度满足规范要求后，方可按设计的配合比拌制混凝土进行浇筑。肋柱混凝土保护层厚度为25mm,面板混凝±保护层厚度为25mm。(3)伸缩缝缝宽20mm,缝中嵌沥青马蹄脂，伸缩缝间距不大于25m。桩的检测要求等按相关规范执行。7.2喷射混凝土施工A.喷射混凝土面板1 .喷射硅施工前应按设计要求修整坡面，并埋设喷射碎厚度控制标志。2 .喷射碎支护采用60mm、15Omm厚C25混凝土。3 .喷射碎原材料采用PO42.5水泥，干净的中粗砂和粒径小于15mm的砾石，配合比为水泥：砂：石子=1:225,具体配合比应根据实验确定，喷料应搅拌均匀，随拌随用。4 .喷射时，应控制好喷射角度，防止在钢筋背面出现空隙，且面层碎应喷射平整呈湿润光泽，无干斑或流淌现象。5 .喷射碎强度每批次至少取3组（每组3块）试件标准养护后，其测定强度不小于设计值。墙面喷射碎厚度应采用钻孔检测，钻孔数量宜每500平方米抽检一组，每组不应小于3点。B.钢筋网片1.钢筋网根据设计采用8钢筋，应先对钢筋进行拉伸调直（可起到除锈作用），然后才能根据实际情况对照现场进行计算下料长度。2 .根据本工程施工要求应从上至下逐级施工,钢筋网格间严格按设计要求200mm进行控制。钢筋网应按规范要求对各网格进行梅花形绑扎牢固，使其网片钢筋交接处不产生位移现象为准。3 .钢筋网应随受喷面起伏铺设，与受喷面的间隙一般为3cm,钢筋网的喷射混凝上保护层进度不小于2cm,钢筋网与锚杆相接处锚杆应锚入钢筋网内与钢筋网焊接牢固，（6）锚杆应与钢筋混凝土肋柱良好整体连接。（7）施工中若发现岩体有异常情况或其它异常地质情况，应立即停工，并采取适当安全措施，并通知业主和设计等有关各方另行商定解决办法或方案。（8）锚杆施工前，应进行性能试验，其根数应不少于3根。锚杆施工完并达到设计强度后，应随机抽检做锚杆验收试验，以检验施工质量是否达到设计要求。其试验要求及步骤按建筑边坡工程技术规范（GB5033（）-2013）附录C.3要求进行，验收试验锚杆的数量取每种类型锚杆总数的5%,且均不得少于5根。锚杆验收试验荷载取锚杆轴向拉力Nak的1.5倍：边坡编号Nak(KN)验收试验荷载（KN）BC(1剖面)261.91392.87EF（3剖面）169.99254.99GIH(5Sffl)105.27157.91GlH(6剖面)214.48321.72AB（7剖面）208.26312.39（9）锚杆挡墙按下述顺序组织施工：定位一逐级清坡边坡并锚孔施工一安装锚杆，注浆一验收一下级锚杆施工T下一循环。锚杆挡墙施工应严格按“逆作法”实施，开挖一循环、丈挡一癖F,在继续下一循环。8危大工程安全管理技术要求规定所称危险性较大的分部分项工程（以下简称“危大工程”），是指房屋建筑和7.4锚杆7.4.1 材料及质量要求本工程普通锚杆HRBMO钢筋（。），必需具备出厂合格证明，使用前，应对钢筋进行随机抽样，做力学性能试验，满足规范要求后方可使用。所有锚杆钢筋接头均采用机械连接。注浆：1）水泥：宜用普通硅酸盐水泥，其强度不低于42.5MPa。不得使用高铝水泥。2）砂：应选用中细砂，当采用特细砂时，其细度模数不宜小于0.7。砂的含泥量按重量计不得大于3%；砂中云母、有机质、硫化物及硫酸盐等有害物质的含量按重量计不得大于1%。3）水：宜采用饮用水，不得使用污水。7.42施工要求（1）锚杆的成孔、清孔、锚杆制作、安放注浆等施工操作和材料要求以及验收均参照建筑边坡工程技术规范（GB503302013）的要求和有关规定执行。（2）注浆压力为300400kPa.（3）锚杆的有效锚固深度应不小于设计深度。（4）锚孔施工定位偏差、斜度和深度等应满足建筑边坡工程技术规范（GB5（）330-2013）中关于锚杆施工的要求，锚孔深度应大于锚杆长度不小于50cm。（5）锚杆隔离架（对中架）应沿锚杆轴线方向每隔2米设置一个。体系（二）混凝十.模板支撑工程：搭设高度5m以匕或搭设跨度IQm及以上，或通工总荷裁（荷载效应基本组合的设计值,以下简称设计值）IOkWm吸以上或集中线荷载（设廿值）15kWm及以上，或高度大于支操水平投影宽度11相对独立无联系构件的混凝土模板划H程。施工单位应根据项Fl实际情况组织工程技术人员编制专项施工方案。支模设计时应考虑上部荷载分布、施J上存等因素，采取合理的支撑方案，确保支撑经构的强度和稳定性。可能（三）承电支撑体系:用于键构安装等满券支掾体系。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。起至吊装及起重机械安装拆卸工程（一）采用非常规起重设备、方法，且单件起吊重量在IOkN及以上的起重吊装工程.施工单位应根据项目实际情况组织工程技术人协编制专项版E方案.（一）都目起重机械进行安装的工程。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。（三）起电机械安装和拆卸工程。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。脚手架工程（一）搭设高度2如及以HJ落I蚊钢管朋手架工程（包括采光井、电梯忻架）0施工单位应根据项目实际情况组织工程技术人协编制专项版T方案.可能（一）附着式升降脚手架工程。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。（三）悬挑式脚玦工程。施工单位应根据项目实际情况组织工程技术人力编制专项施工方案.（四）高处作业吊篮.施工单位应根据项目实际情况组织工程技术人员编制专项施工方案.可能（五）卸科平台、操作平台工程.施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。是（六）异型脚手架：m。施工单位应根据项目实际情况组工程技术人力编制专项施工方案.拆除工程可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。公告危大工程名称、施工时间和具体贡任人员，井在危险区域设置.安全警示标志。是暗挖工程采矿山法、盾构法、项管法施工的隧道、洞室工程。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。（也（-建筑槌安装工程。施工单位应根据项目次际情况组织工程技术人协编制专项版r方案.（二）钢结构、网架和索膜结构安装工程。施工单位应根据项目实际情况组织工程技术人员编制专项施工方案，（三）U挖孔ax程。根据重庆市住房与城乡建委“渝建发2012162号”，建设单位会同蟠、设计、施工、监理等参建单位组织专家充分论证通过后，可采用人工挖孔桩。是市政基础设施工程在施工过程中，容易导致人员群死群伤或者造成重大经济损失的分部分项工程。经现场工程地质调查和钻探揭示，场地内邻近区域危岩正在施工。但拟建建筑平场后，形成的的基坑边坡最大高度约23.5m；属于住房和城乡建设部令第37号文规定的超过一定规模的危险性较大的分部分项工程范围。危大工程的重点部位和重点环节包括但不限于本施工图中所注明的范围，施工过程中，建设单位、施工单位和监理单位应当根据工程实际确定危大工程范围。凡在施工过程中发现本施工图中未涉及的，应及时通知我单位，且在我单位提出处理意见之前，不得进行下一步施工。按照住房和城乡建设部令第37号文、建办质201831号文和市建委201416号文的规定，上述边坡支护工程施工前施工单位应根据地勘资料和设计施工图及技术交底等相关资料，编制安全可行的施工专项方案，组织施工安全专项论证的专家审查，并根据专家论证意见进行修改完善，经专家、监理、建设单位等相关人员签字确认后，按照审批的专项方案进行施工，详见下表：表8-1危险性较大的分部分项工程范围分部分项is重点部位耐节保簿工程周边环境安全和工程施工安全的意见是否涉及基坑工程（一）刑劫K蟠过3m（含:n）的勤t（槽）的土石方开挖支护、降水工程。应进行专项基坑支护设计。施工单位应根据项口实际情;做改工程技术人员编制专项施工方案。是（二）开挖深度虽未超过3m，但地质条件、周围环境和地下管线曳杂，或影响毗邻建、构筑物安全的基坑（槽）的土方开挖、支护、降水工程。建设单位应当依法提供真实、准确、完整的工程地质、水划醺和双周边环境等资料.施工单位应根据项目实际情况组织工程技术人员编制专项施工方案。模板工程及（一）各类工具式模板工程:包括滑模、展模、飞模、碗模等工程。施工单位应根据项目实际情况组织工程技术人历编制专项施JL方案.9.2.4监测精度应符合工程测量规范（GB50026）及建筑变形测量规程（JGlJ"8）等有关规范规程的规定。93监测内容93.1仪器监测根据边坡场地岩土工程地质、水文质条件、边坡安全等级、周边环境条件，参照建筑边坡支护技术规范（GB5O33O-2O13）、建筑基坑工程鉴则技术规范（GB5（M97-2019）建筑地基基础工程施工质量验收规范（GB5（）2O2-2（X）2）等规程规范，本边坡监测按下表进行，边坡支护段应在竣工后，监测时间不小于2年，监测内容主要为：表931监测内容览表区段安全物监测项目'一级边坡顶水平位移应测应测墙（坡）顶竖向位移应测应测土体深层水平位移应测/锚杆、土钉拉力应测应测地下水位应测应测周边建（构）筑物变形竖向位移应测应测倾斜应测应测水平位移应测应测懒应测应测周边地下管线变形应测应测9.3.2巡视检查内容（视情况确定）（1）支护结构成型质量；（2）支护结构有无裂缝出现；（3）墙后土体有无裂缝、沉陷及滑移；（4）边坡有无涌土、流沙、管涌；（5）周边管道有无破损、泄漏情况；（6）周边建筑有无新增裂缝出现；（7）周边道路（地面）有无裂缝、沉陷；（8）邻近边坡及建筑的施工变化情况；（9）开挖后暴露的土质情况与岩土勘察报告有无差异；（10）场施工单位应根据项目实际情况组织工程技术人员编制专项施工方案.（四）水下作4k1程。施工单位应根据项Fl实际情况组织工程技术人员编制专项施工方案。（三）蜕式建筑混凝土预支构件安装工程。施工单位应根据项目实际情况组织工程技术人编制专项施工方案.（六）采M新技术、新工艺、新材料、新设备可能影响施工安全，尚无国家、行业及施方技术标准的分部分项工程。施工单位应根据项目实际情况组织工程技
