全站电气照明装置安装技术交底.docx

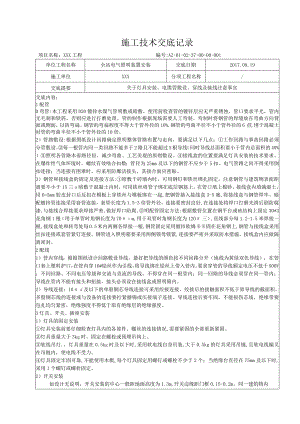

施工技术交底记录单位工程名称全站电气照明装置安装交底日期2017.09.19施工单位XXX分项工程名称/交底提要关于灯具安装、电缆管敷设、穿线及接线注意事宜交底内容：1配管D弯管:本工程采用D20镀锌水煤气管明敷或暗敷，使用前检查管的镀锌层应无严重锈蚀，管口要求平光，管内无毛刺和铁屑，否则应进行打磨处理。管的制作根据现场需要人工弯制。弯制时将钢管的焊缝放在弯曲方向背面或侧面，以防弯扁。钢管的弯扁程度不得大于管外径的10%,钢管的弯曲半径不小于管外径的6倍,埋于混凝土时管的弯曲半径不小于管外径的10倍。2）管路敷设:根据图纸设计回路确定照明整体管路布置与走向，要满足以下几点：工作回路与事故回路必须分管敷设。每一根管内同一类回路不能多于2路且不能超过5根导线（同时导线总面积要小于管内总面积的40%）照明各管路本着路径短、减少弯曲、工艺美观的原则敷设。接线盒的位置要满足灯具安装的技术要求。在爆炸性气体环境时，螺纹有效啮合扣数：管径为25mm及以下的钢管不应少于5扣。电气管路之间不得采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应密贴。3）钢管和接线盒的固定及连接方法:暗敷于砖墙内时，可用钢钉和铁丝绑扎固定，注意钢管与建筑物表面距离要不小于15三o暗敷于混凝土内时，可用铁丝将管子绑在底层钢筋上，在管口填上棉砂，接线盒内填满湿土，用6=5mm胶皮封口后反扣在模板上穿铁丝与模板绑在一起,把钢管插入接线盒3-5廊,将接线盒与钢管焊牢。暗配镀锌管连接采用套管连接，套管长度为1.5-3倍管外径，连接要密封良好,在连接处将焊口打磨光滑后刷防腐漆,与接线合焊接要求焊接严密,做好焊口防腐。明配管固定方法:根据敷管位置在钢平台或砖结构上固定30*3花角钢1根（用于单管时角钢长度为70m,用于双管时角钢长度为120三）,直线部分每1.2-1.5米焊接一根,接线盒处和转弯处每0.5米内两侧各焊接一根,钢管固定采用镀锌欧姆卡卡固在花角钢上,钢管与接线盒采用丝扣连接或套管紧钉连接。钢管进入照明箱要采用两侧锁母锁紧,连接要严密并采取防水措施。接线盒内应做隔离密封。2配线1）管内穿线：根据图纸设计回路敷设导线，最好把导线的颜色按不同回路分开（地线为黄绿双色导线），在管口套上塑料护口，在管内穿16#铅丝作为引线，将导线绑在铅丝上带入管内。要求穿管的导线额定电压不低于500V；不同回路、不同电压等级和交流与直流的导线，不得穿在同一根管内；同一回路的导线必须穿在同一管内；导线在管内不能有接头和扭接，接头必须设在接线盒或照明箱内。2）导线连接：10及以下的单股铜芯导线连接可采用绞接连接，绞接后的接触面积不低于原导线的截面积。多股铜芯线的连接或与设备的连接要拧紧搪锡或压接端子连接。导线连接后要牢固，不能损伤芯线，绝缘带要包扎均匀紧密，绝缘强度不得低于原有绝缘层的绝缘强度。3灯具、开关、插座安装1）灯具的固定安装灯具安装前要仔细检查灯具内的各部件、螺丝的连接情况,需要紧固的全部重新紧固。灯具重量大于3kg时，固定在螺栓或预埋吊钩上。软线吊灯.，灯具重量在0.5kg时及以下时,采用软电线自身吊装,大于0.5kg的灯具采用吊链,且软电线编叉在吊链内，使电线不受力。灯具固定牢固可靠,不能使用木楔,每个灯具固定用螺钉或螺栓不少于2个；当绝缘台直径在75mm及以下时,采用1个螺钉或螺栓固定。2）开关安装如设计无说明，开关安装的中心一般距地面高度为1.3m,开关边缘距门框0.15-0.2m。同一建筑物内项目名称：XXX工程编号:AZ-01-02-37-00-00-001的开关高度致、控制有序、接触可靠、通断位置-致；相线必须经开关控制；开关要求固定牢靠,成排安装的开关误差不大于2mm。4照明配电箱安装D照明箱在砖混结构上固定可用膨胀螺栓直接固定；在钢结构上固定可先制作角钢支架,用不小于M8的机螺丝将照明配电箱固定在支架上，再把支架焊接在钢架上。2）照明箱要固定可靠,标高误差不大于IOmnb垂直误差不大于3mm。3）照明箱的交流、直流或不同电压等级的电源,要求标出明显的标志。4）照明箱内配线正确,线芯截面符合设计载流容量.接线端子连接紧固。照明箱应可靠接地，并用40*4热镀锌扁钢与地网可靠连接。5校接线、试灯校线可采用试灯完成,全部安装工作完工后,要对接线去向认真检查,确认无漏无错后才能进行下一步工作，取出灯具中的光源（可在装灯具时不装光源），用50OV手动摇表检查各回路相线之间、回路对地线、回路对零线、零线对地线间的绝缘电阻，各阻值均应大于0.5兆欧，如阻值过低,必须检查处理,合格后给灯具装上光源,检查电源是否正常,依次给各回路送电，同时用电笔检查开关下口是否有电,检查各回路灯具亮度是否正常，回路所控制的灯具数目、位置是否与图纸一致,如有问题,及时处理.最后按图纸分配照明负荷并按图标明各回路序号与控制方位。照明灯具试运24小时后可验收移交。审核人：交底人:接受交底人:
