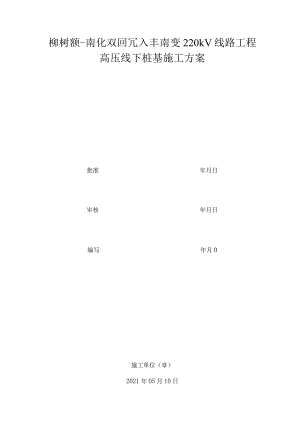

柳树额-南化双回冗入丰南变220kV线路工程高压线下桩基施工方案批准年月日审核年月日编写年月0施工单位（章）2021年05月10日1工程概况O2编制依据O3适于范围14编制目的15投入本区域的机械设备16施工平安控制工作流程17平安防护施工方案18施工平安措施及考前须知79应急救援预案111、工程概况本工程起于拟建丰南500kV变电站，止于柳树颊一南化线路东、西破口点，分为东、西两条破口线路，均采用同塔双回路架设，路径长度：km,新建双回路铁塔60基。其中，东破口线路km,线路由丰南站向南出线后，左转向东，跨过垃圾电厂的垃圾场后，再向东跨过至碱厂的IlOkV线路后，平行IlOkV线路约40米向南经柳树鄱镇和西河之间，左转向南至韩家舞村西南接至线路破口点，共新建双回路铁塔32基，其中双回路直线塔24基，双回路耐张塔8基。西破口线路km,其中线路由丰南站向南出线后，右转向西经杨家庄和高家庄之间，左转向南至么家庄村西北，左转经么家庄村西并平行于唐ft西-柳树颔220kV线路向南，接至线路西破口点，共新建铁塔26基，其中双回路直线塔19基，双回路耐张塔7基。根底：全线铁塔根底采用灌注桩根底型式，混凝土强度为C30o全线混凝土中掺加对根底钢筋及混凝土均具防腐作用的外加剂。铁塔：共有9种塔型,其中耐张塔5种，分别为2F4-SDJ.2F4-SJk2F4-SJ2、2F41-SJ3>2F4-SJ4；直线塔3种,分别为2F3-SZ1、2F3-SZ2、2F3-SZ3。架线：工程全线采用2×JLLB20A-63045钢芯铝绞线，地线采用一根JLB4-150铝包钢绞线和一根36芯OPGWT50光缆。2、编制依据110-750kV架空送电线路施工及验收标准(GB50233-2021)；电力建立平安工作规程(第2局部：电力线路)(13)；工程测量标准(GB50026-2007)；建立工程工程管理标准(GB/T50326-2006)；国家电网公司基建平安管理规定工程图纸及有关资料;3、适于范围本方案适用于柳树颊-南化双回11入丰南变220kV线路工程东线N32、临时塔、西线N26、下桩根底施工作业。4、编制目的针对220千伏高压线下桩基施工平安为主线，对高压线下桩基钻孔、钢筋笼吊装，制定施工平安控制工作流程及切实可行的平安防护施工方案。5、投入本区域的机械设备机械名称型号台数备注桩机SDlOOO1挖掘机加藤HD820III1钢钢笼吊装电焊机ZX7-400ST3弯曲机18#1切断机J3G-40026、施工平安控制工作流程场地清理及整平一测量高压线距地面距离一确定离高压线平安距离控制点f制定高压线下平安施工方案一报监理及相关单位审批一按照批准方案施工一施工平安技术交底一施工过程中平安技术指导。7、平安防护施工方案7.1受高压线影响施工范围（详见示意图）根据现场实测数据，受高压线影响主要是东线N32号、东线临时塔、西线N26号桩基钻孔和钢筋笼吊装施工。因西线N26高压线至地面距离为A:13.2B:13C:13D:13.2挖掘机最大挖掘高度至地面距离含吊装带长度为8米，挖掘机和高压线下端平安距离为A:5.2B：5C:5D:5.2,而220千伏高压线的最小平安距离为6.0米，不能满足平安距离，故下挖1米后，平安距离为A:6.2B:6C:6D:6.2,满足施工要求。经测量，施工区域内高压线下端到地面的实际距离为:桩号高压线至地面距离(m)挖掘机最大挖掘高度至地面距离含吊装带长度(m)挖掘机和高压线下端平安距离(m)ABCD8ABCD西线N26141466东线N3225东线临时塔23231515挖掘机和高压线下端平安距离为6米，按电力设施保护条例及实施细那么第五条规定，220千伏高压线的最小平安距离为6.0米，挖掘机工作时铲斗和高压线下端最小距离有6米，满足平安距离的需要。(见图7-1)电力设施保护条例实施细那么规定各级电压导线边线在计算导线最大风偏情况下,距建筑物的水平平安距离如下：电线电压距离建筑水平平安电线电压距离建筑水平平安距离距离1千伏以下154220千伏110千伏330千伏35千伏500千伏66HO千伏架空电力线路导线在最大弧垂或最大风偏后和树木之间的平安距离为:电压等级最大风偏距离最大垂直距离35110千伏154220千伏330千伏500千伏.2钢筋笼吊装方案(1)钢筋的品种和质量，焊条的牌号和性能应符合设计要求及施工有关标准的标准规定。(2)钢筋的加工、骨架的制作应符合设计要求及有关标准的规定。(3)安装钢筋时，配置的钢筋级别、直径、根数和间距符合设计要求，焊接的钢筋和钢筋骨架，没有变形、松脱和开焊。去除钢筋外表浮皮及铁锈。(4)向驻地监理工程师报告钢筋质量自检查结果，并办理验收手续。钢筋笼质量验收标准序号项目允许偏差检验方法1主筋间距±IOmm尺量检查2箍筋间距±20mm尺量检查3钢筋骨架直径±IOmm尺量检查4钢筋骨架长度÷50mm尺量检查7.2.2钢筋笼的安装根据现场实际情况及平安作业高度，钢筋笼正常制作长度不能到达平安作业要求。所以将钢筋笼分节制作。具体如下表：桩号腿别一节长度重量二节长度重量三节长度重量四节长度重量五节长度重量六节长度重量钢筋笼总重(t)西线N26A4m4m4m4m4m/B4m4m4m4m4m/C4m4m4m4m4m4mD4m4m4m4m4m4m西线临时塔A4m4m4m4m4m/B4m4m4m4m4m/C4m4m4m4m4m4mD4m4m4m4m4m4m东线N32A4m4m4m4m4m4mB4m4m4m4m4m4mC4m4m4m4m4m/D4m4m4m4m4m/东线临时塔A4m4m4m4m4m4mB4m4m4m4m4m4mC4m4m4m4m4m/D4m4m4m4m4m/单节桩钢筋笼最重重量为，单桩钢筋笼最重重量为4.89to挖掘机最大吊装重量为6吨，满足平安施工要求。具体步骤：钻孔桩成孔经检验合格后，即可开场钢筋笼吊装施工。为保证钢筋笼起吊时不变形，采用长吊绳小夹角的方法减小水平分力，起吊时顶端吊点采用两根等长吊绳，根部采用一根吊绳，吊点处设置弦形木吊垫和钢绳捆连。挖掘机主钩吊顶端吊绳，先起吊顶部吊绳，后起吊根部吊绳，使平卧变为斜吊，根部离开地面时，顶端吊点迅速起吊到90°后，停顿起吊，解除根部吊点及木垫。检查钢筋笼是否顺直，如有弯曲应整直。当钢筋笼进入孔口后，应将其扶正徐徐下降，严禁摆动碰撞孔壁。当钢筋笼下降到顶部吊点附近的加劲箍接近孔口时，用工字钢穿过加劲箍的下方，将钢筋笼临时支撑于孔口。此时吊装第二节钢筋笼，使上下两节钢筋笼位于同一竖直线上，进展连接。对接时要衔接迅速，减少作业时间，连接完成后，稍提钢筋笼，抽去临时支托，将钢筋笼徐徐下降，如此循环,使全部钢筋笼降至设计标高为止。220kV线路柳南线24#西线N26220kV线路柳南线25#图7T桩基钢筋笼吊装示意图根据测定的孔口标高计算出定位筋的长度，核对无误后进展对接，完成对钢筋笼最上端的定位。然后在定位钢筋骨架顶端的顶吊圈下面插入两根平行的工字钢，将整个定位骨架支托于钢护筒顶端。两工字钢的净距大于导管外径30cmo考前须知:(1)钢筋笼顶端应根据孔顶标高设置吊筋。(2)两节钢筋笼对接时，按照长线法拼接的标记对位，使上下节中心线保持一致，各钢筋的对位准确。在钢筋笼的接长、安放过程中，始终保持骨架垂直；钢筋笼接长时每节接长应保证垂直度满足要求，接头结实可靠。(3)钢筋笼安装过程时采取有效的定位和下放措施，确保钢筋笼准确定位和防止碰撞孔壁。吊入钢筋笼时对准孔位轻放、慢放。如遇阻碍，可随起随落和正反旋转使之下放。不能高起猛落，强行下放。当下放困难时，应查明原因，不得强行下放，以免碰坏孔壁引起塌孔。不得将变形的钢筋笼放入孔内。对接时工效要衔接迅速，减少作业时间，力争快速下笼。(4)钢筋笼下放中，时刻注意观察孔内水位情况，如发现异常，马上停放，检查是否塌孔。(5)钢筋笼下放到位后检查钢筋笼是否中心偏位，使之满足标准要求后及时固定。防止钢筋笼在混凝土灌注过程中上浮或下沉。钢筋笼下笼时要安装触底装置，防止钢筋笼变形。大型机械论证：因投入本区域的大型机械只有挖掘机，须对该机械进展论证。投入的加藤HD820III参数为：臂长米，旋转半径为2.75米，那么挖机臂伸长后离地面高度约8米。柳南线下导线N26桩号对地距离为米，按最大下挖1米后，桩机的高度还有米，满足施工需要。8、施工平安措施及考前须知(一)平安保证体系8.1 组织保证成立由工程经理、工程副经理、技术负责人、专职平安员等组成的平安领导小组，专职平安员负责日常的平安工作的落实，催促施工人员按有关平安规定进展生产，各作业队设兼职平安员。平安领导小组人员表人员姓名联系备注工程经理曾育松工程副经理成仁辉技术负责人刘振华现场负责王昌联专职平安员黄志彬兼职平安员贺立明专业监理关天臣8.2制度保证完善各项平安生产管理制度，针对各部门、各工种的各自特点制定相应的平安管理制度，如“平安教育制度，平安检查制度，事故处理分析制度、平安奖惩制度等，并由各级平安组织催促检查，加以落实，营造“平安生产，人人有责的良好气氛。8.3 责任保证建立以平安岗位责任制为中心的平安生产责任制，落实各级管理人员和操作人员的平安职责。8.4 确定防范重点：防触电事故。(二)施工平安防护措施1、施工准备平安预防措施(1)高压线正下方桩机施工过程风险大，隐患多，是施工重点控制环节。因此，在施工准备阶段的各个环节作业人员都要进展岗前平安技术交底。(2)选责任心强、业务精干、思想素质优秀的管理人员，充实到施工生产一线，切实保证现场施工组织管理。(3)进入高压线作业区域配平安员对施工现场24小时不连续巡逻监控。(4)施工现场临时用电平安技术标准规定的平安操作距离大于一般规定的平安距离，平安操作距离假设规定过小，易发生触电事故，为了确保施工平安，采用防护性遮拦以及悬挂警告标志牌等防护措施。测量人员对平安距离要进展复测，确认平安距离无误。2、高压线下钻孔施工平安控制要点(1)钻机安装时，机架应垫平，保持稳定，不得产生位移或沉陷，机架按相关要求进展接地保护；(2)钻孔时，钻速不得过快或骤然变速，孔内弃土不得堆积在钻孔周围；(3)停钻后，钻头应提出孔外平安放置，如未及时浇制混凝土，应孔口应遮盖防护；(4)泥浆池四周要设有戒备线标志；(5)对存料区成品区的塑料覆盖物绑紧，防止大风天气，吹到高压线上，造成线路短路触电事故；(6)电气设备和线路必须绝缘良好，电线不得和金属物绑在一起，各种电动机具必须按规定接零、接地保护；(7)暴雨大风前后要检查工地临时设施，施工棚、机电设备、临时线路发现倾斜、变形、下沉、漏雨、漏电等现象，应及时修理及加固，有严重危害的立即排除;(8)高压线下方不堆积易燃可燃材料。3、其他平安预防措施(1)现场所有的弃物、覆盖物均要压实，防止刮风卷起造成危险。(2)高压线附近不得存储易燃、易爆物。(3)高压线下不得堆土、堆废弃物。(4)所有的施工人员不得攀爬高压线铁塔。制止向高压线投掷物品。(5)制止在高压线下及防护区域内住人。(6)时刻关注天气预报，在雷、雨、雾、大风等恶劣天气情况下，必须停顿钢筋笼吊装等施工，施工人员制止在高压线范围内逗留。(7)严格遵守水平、垂直平安距离的规定。(三)施工平安管理措施1、必须贯彻“平安第一、预防为主、综合治理的方针，遵守国家和地方平安法律、法规，确保施工现场有序可控。2、严格按照公司的各种规定执行，并做到责任人，措施到位，定期检查有效，整改措施专人负责，各项工作的运作记录完整真实。3、执行三级平安教育制度，并作好登记，变换工种、工序前应承受所从事工种、工序的平安教育。对进场的施工人员进展高压线下平安施工培训教育，让现场所有施工人员掌握高压线下平安施工操作规程，技术人员要对施工操作人员作好平安技术交底。4、建立平安生产巡查制度，定期或不定期地对施工现场的平安进展巡查，对查出的问题，下达“平安隐患整改通知书，限期责令整改，整改要定人、定时间、定措施。5、施工前施工队长在易发事故的部位或工点，对作业组进展书面平安技术交底，并双方签认确认。6、特种作业人员，按照平安生产管理文件汇编中有关要求，佩戴平安防护用品，必须持证上岗。7、钢筋笼吊装时，现场停顿其它部位作业，非吊装人员一律撤出平安线外，并且有专人负责指挥吊装。8、进入施工现场人员，必须戴好平安帽，并按规定佩戴平安防护用品和平安工具。9、加强施工人员的平安思想教育，对施工人员要100%进展上岗前的平安规章制度培训、平安技术交底。10、施工前通知电力设施产权单位派技术人员现场核实指导，确认前方能施工。作业内容及部位风险可能导致的后果预控措施挖掘机械就位机械伤害m挖掘机施工编写专项施工方案。(2)挖掘机施工应填写平安施工作业票B,作业前通知监理。(3)挖掘机作业前应对挖掘机进展全面检查并空载试运转。(4)挖掘机作业必须按操作规程操作；挖掘机动臂及吊件下方必须划定作业区，地面应设平安监护人。(5)挖掘机工作位置的地基必须稳固，附近的障碍物应去除。(6)在电力线附近施工，挖掘机必须接地良好。和带电体的最小平安距离应符合安规要求。9、应急救援预案(一)、触电事故救援领导小组组长：曾青松副组长：成仁辉组员：黄志彬、李清罗应急救援领导小组办公室设在西河三村线路中心位置。应急救援领导小组组长负责应急救援工作的启动。负责应急救援行动期间各单位的运作协调，按照应急救援预案合理部署应急救援策略和现场救援队协同工作，保证应急救援工作的顺利完成。应急救援领导小组，下设应急救援技术组、应急救援后勤组、应急救援队。(二)、应急救援组织机构下设三个职能组：(1)应急救援技术组组长：刘春辉组员：刘振华、罗松柏(2)应急救援后勤组组长：刘文辉组员：刘德军、翟桂良、吴伟光(3)应急救援队：队长：王昌联成员：全体施工人员。(三)、各职能组职责应急救援技术组：负责抢险工作的技术指导。应急救援后勤组：负责应急抢险设备物资的供给。应急救援队：在应急救援领导小组指挥下开展抢险工作。（四）、应急物资常备药品：消毒用品、急救物品（绷带，无菌敷料）及氧气袋。（五）、防触电事故的预防措施触电事故和其它事故比拟，其特点是事故的预兆不直观、不明显，而事故的危害性非常大。当流经人体电流小于IOmA时，人体不会产生危险的病理生理效应，但流经人体电流大于IOmA时，人体将会产生危险的病理生理效应，并随着电流的增大、时间的增长将产生心室纤维颤抖，乃至人体窒息，在瞬间或在三分钟内就夺去人的生命。因此，在保护设施不完备的情况下，人体触电伤害事故是极易发生。所以，施工中必须做好预防工作，发生触电事故时要正确处理，抢救伤者。防止触电伤害的根本平安要求：根据平安用电“装得平安，拆得彻底，用得正确，修得及时的根本要求，为防止发生触电事故，在日常施工用电中要严格执行有关用电的平安要求。临时用电按施工组织设计进展铺设。一切线路铺设必须按技术规程进展，按标准保持平安距离，距离缺乏时，应采取有效措施进展隔离防护。非电工严禁接拆电器线路、插头、插座、电器设备、电灯等。根据不同的环境，正确选用相应额定值的平安电压作为供电电压。带电体之间、带电体和地面之间、带电体和其它设施之间、工作人员和带电体之间必须保持足够的平安距离，距离缺乏时，应采取有效措施进展隔离防护。在有触电危险的处所或容易产生错误判断、错误操作的地方，以及存在不平安因素的现场，设置醒目的文字或图形标志，提醒人们识别、警觉危险因素。采取适当的绝缘防护措施将带电导体封护或隔离起来，使电器设备及线路能正常工作，防止人体触电。采用保护接地措施，将电器装置中平时不带电的，但可能因绝缘损坏而带上危险的对地电压的外露导电局部（设备的金属外壳或金属构造）和大地作电器连接，减轻触电的危险。（六）、触电事故的应急措施1、触电急救的要点动作迅速，救护得法，切不可惊慌失措，束手无策。贯彻“迅速、就地、正确、坚持的触电急救八字方针。发现有人触电，首先要心快使触电者脱离电源，然后根据触电者的具体病症进展对症施救。2、脱离电源的方法有：将出事附近电源开关拉掉，以切断电源。用枯燥的绝缘木棒、竹竿、布袋等特将电源先从触电者身上拨离或者将触电者拨离电源。必要时可用绝缘工具（或带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。救护人可带上手套或在手上包缠枯燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。如果触电者由于痉挛手指导线缠绕在身上，救护人先用枯燥的木板塞进触电者身下使其和其地绝缘来隔断入地电流，然后再采取其他方法把电源切断。3、在触电者脱离电源时应注意的事项：a、未采取绝缘措施前，救护人不得直接触及触电者的皮肤和潮湿的衣服。b、严禁救护人员直接用手推、拉和触摸触电者，救护人不得采用金属或其他绝缘性能差的物体（如潮湿的木棒、布带等）作为救护工具。C、在拉拽触电者脱离电源的过程中，救护人宜用单手操作，这样对救护人比拟平安。d、当触电者位于高位时，应采取措施预防触电者在脱离电源后，坠地摔伤或摔死（电击二次伤害）。e、夜间发生触电事故时，考虑切断电源后的临时照明问题，以利于救护。4、触电者未失去知觉的救护措施：应让救护者在比拟枯燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。5、触电者已失去知觉但尚有心跳和呼吸的抢救，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送医院诊治。假设发现触电者呼吸困难或心跳失常，应立即人工呼吸及胸外心脏挤压。（七）、考前须知1、在未脱离电源时，切不可用手去拉触电者。2、注意保护好事故现场，便于调查分析事故原因。3、心肺复苏抢救措施要坚持不断的进展（包括送医院的途中）不能随便放弃。4、事故发生时应组织人员进展全力抢救，视情况拨打120急救和马上通知有关负责人。（八）、事故报告制度1、事故后发生后，必须在第一时间向经理部领导班子报告或紧急应急救援办公室报告。假设发生重、特大事故办公室应按规定报告指挥部、总监办、公安局110指挥中心、120急救中心。2、必须在规定时间内写出事故书面报告，逐级上报。3、报告内容：事故发生的时间、地点、伤亡人数，事故的简要经过，事故发生原因的初步判断，事故发生区已采用的措施和事故控制情况以及报告人、报告单位。（九、平安资金保障措施确保在工程平安生产及发生突发事件时，有足够的资金保障，工程部根据中华人民共和国平安生产法、建立工程平安生产管理条例等相关法律法规及规定，结合本工程实际情况，制定了平安生产资金保障制度，以确保工程平安生产的需要能够及时满足。1、由工程部经理根据实际施工工程的具体情况，安排足够的资金，用于改善平安设施，更新平安技术设备、器材、仪器、仪表以及其他平安生产投入，以保证施工生产到达法律、法规、标准规定的平安生产条件。2、平安措施经费按规定比例提取，专项用于平安生产。3、任何单位和个人无权挪用和占用平安生产投入专项资金，保证费用的合理使用。4、平安设施的所有材料，成品必须符合国家规定的标准，并有生产许可证、产品合格证，并经检验部门检验，外购设备必须有质量证明书。5、建立专项帐簿，专款专用，严禁挪作他用，做到平安专项资金的合理使用。
