超高层办公楼临水临电施工方案(含计算书).docx

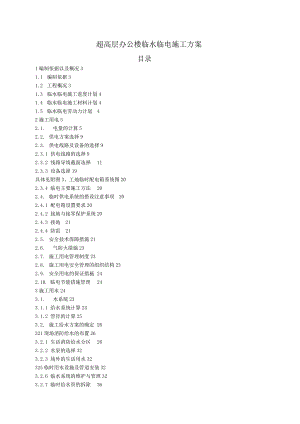

超高层办公楼临水临电施工方案目录1编制依据以及概况31.1 编制依据31.2 工程概况31.3 临水临电施工进度计划41.4 临水临电施工材料计划41.5 临水临电劳动力计划42施工用电52.1. 电量的计算52.2. 供电方案选择92.3. 供电线路及设备的选择92.3.1 供电线路的选择92.3.2 线路导线截面选择112.3.3 设备选择19具体见附图3、工地临时配电箱系统图202.3.4 临电主要施工方法202.4. 临时供电系统的搭设注意事项202.4.1 配电箱设置要求202.4.2 接地与接零保护系统202.4.3 接地212.4.4 防雷212.5. 安全技术保障措施212.6. 气防火措施232.7. 施工用电管理制度232.8. 施工用电安全管理的组织结构232.9. 安全用电的保证措施242.10. 临电节能措施管理243施工用水243.1. 水系统233.1.1 给水系统计算243.1.2 管径的计算253.2. 施工给水方案的确定26321现场消防给水的布置263.2.1 生活消防给水分区263.2.2 水泵的选择323.2.3 场外的生活用水32325临时用水设施及管道安装323.2.6 临水系统的维护与管理323.2.7 临时给水管的拆除363.3. 排水系统373.3.1 井点降水排水373.3.2 总平面排水373.3.3 基坑排水373.3.4 楼层排污系统393.3.5 生活区卫生间排污系统安装393.4. 节水措施43附：地下室结构施工用电布置图主体结构施工用电布置图装修阶段施工用电布置图现场临时用电系统图（一）现场临时用电系统图（二）现场给水消防平面布置图临水临电施工进度计划1编制依据以及概况1.1 编制依据1 .X广场营运中心项目相关资料如图纸等2 .X广场营运中心项目施工组织设计3 .X市城市建设管理、现场文明施工、绿色环保等规定4 .施工现场临时用电安全技术规范(JGJ46-2005)5 .建筑施工现场安全检查标准(JGJ59-99)6 .建设工程施工现场供用电安全规范(GBoO194-93)7 .建筑给排水及采暖工程施工质量验收规范(GB50242-2002)8 .高层建筑消防规范9 .建筑设计防火规范(GBJ16-87)10 .标准施工图集：栓室内消火栓安装图室外地上式消火栓安装图卫生器具给水配件安装高度图H.GB/T28001标准及公司安全生产管理制度中的有关规定12.电气设计手册、电工手册和现场实际情况。1.2工程概况XX营运中心工程位于X区32-1-1地块，东侧为X二路，南侧为X大道，西侧为X路,北侧为X路。工程总建筑面积267341.07肝，总工期1035日历天，建筑高度245.8m,为超高层办公楼建筑，整个施工现场占地约390001现场已开挖，工程范围内的土方已挖到T5.21m,周围局部自然地面标高比本工程土0.000低0.1350.400m,北面靠东为甲方三层办公楼。现场临时设施布置为在工地北面依次布置木工房、钢筋房及甲方、监理、总包单位办公室，现场东面主要布置钢筋房和钢筋堆场，地下室施工阶段在基坑内布置两个钢筋房和堆场，随施工进度对其进行周转，同时布置五台塔吊；主体施工阶段用电高峰期主要为7至10层抬升裙楼施工，此时布置四台塔吊进行现场施工(其中两台M1280D塔吊为柴油动力)。生活设施主要布置在与施工现场东侧毗邻的外租地上。经现场踏勘，市政供电由2台变压器组成180OkvA的接驳点，分别为800kVA和100OkVA,位于现场东北角；市政供水DN160接驳点位于场地北侧福中三路旁。序号工作内容开始时间结束时间备注1配电室施工08-10-808-10-15临水临电的施工进度计划主要根据工程的开工时间及现场的具体情况安排，三级等线路、供水支管根据工程的进度情况适时安排。2办公区用电08-10-1008-10-283现场一二级线路08-10-1008-10-264供水主管网08-10-308-11-255排水管敷设08-10-308-11-251.3临水临电施工进度计划1.4临水临电施工材料计划序号名称单位数量开始进场时诃备注1焊接钢管M3002008年10月2镀锌钢管M18502008年10月3PVC塑料管M2502008年10月4铸铁管M1002008年10月5混凝土排水管M3002008年10月6阀门、卫生洁具套852008年10月7消火栓套352008年10月8电缆、电线M150002008年10月9PVC电管M20002008年10月10灯具插座套3502008年10月11配电柜、箱台222008年11月1.5临水临电劳动力计划劳动力计划图表工种10日20日30日管道工585电焊工222电工5105油漆工122普通工101010合计2332242施工用电2.1总电量的计算本工程现场用电负荷根据用电机具类别分为电动机负荷、电焊机负荷和照明负荷，各种机具设备容量、相关参数及其计算见用电容量计算总统计表、电焊机负荷计算表、电动机负荷计算表等。根据施工组织设计和进度计划的安排，本工程施工用电高峰期可能发生在：1、地下室结构阶段：主要是地下室施工，同时考虑了后期地下室施工中，抬升裙楼施工前主体结构的施工。2、主体结构阶段：主要指抬升裙楼开始施工以后主体结构时间段。因抬升裙楼施工时钢结构用电量达到高峰，其他如安装、土建等有一定变化。此时，按施工组合设计除塔楼周边的1#、2#塔吊外，其他用电塔吊均已拆除，同时考虑了部分地下室装修的用电。3、装修阶段：由于钢结构及土建中大量用电量大的设备不再使用，虽然增加了装修部分用电设备，但用电设备的功率小，此阶段用电量应较小。因此本工程施工现场临时用电布置的计算按地下室结构阶段和主体结构阶段用电量进行复核与设计。总用电量按下式计算:(1-1)p=i.05-i.10(ci-+c2X+X+4)COSe式中P供电设备总需要容量（kVA）；Pi电动机额定功率（kW）；P2电焊机额定容量（kVA）；P3室内照明容量（kW）；P4一一室外照明容量（kW）；cos电动机的平均功率因数K1、K2、K3、K4需要系数表中具体设备统计和计算如下表（其中照明用电按动力用电的10%考虑，系数Ko取1.07)：2.Ll地下室阶段的用电量的计算地下室用电设备及计算如下：地下室电焊机负荷计算表序号负荷名称型号数量额定功率P(kVA)需要系数L计算负荷PlCkVA)备注1电焊机BX30010+5+15240.5Pl=KZP-649其中闪光对焊错开高峰期，计划控制在用电少的晚上施工，故不组合。2闪光对焊机UNT-10041003电渣压力焊机6354C02焊机CPXSG-6001036.8地下室电动机负荷计算表序号负荷名称数量(台)额定功率(kW)需要系数Kl功率因数COS计算负荷P2(kW)容量S2(kVA)1塔式起重机C7050>MC480各1100+2280.60.75p=1047.8P2=Kp=0.6×1047.8=628.7S2=P2co=838.32塔式起重机H3/36B3753钢筋切断机934钢筋弯曲机935钢筋调直机48.56车丝机667圆盘锯848手提电锯150.59空压机422.310潜水泵61111手电钻200.7512冲击钻200.3313角向磨光机200.6514台钻101.515电钻201.116卷扬机11117熔接机41018电动葫芦1.5822压槽机4223电动坡口机40.8824插入振捣201.5按：P=1.05-1.10(C1-+K,yp,+r3y+K4yp)其中，照明按施工手CoSe一册取10%oS=l.07×(838.3+649)×1.1=1750.6KVA2.1.2主体结构阶段的用电量的计算主体结构阶段用电设备及计算如下：主体阶段阶段电焊机负荷计算表组合1序号负荷名称型号数量额定功率P(kVA)需要系数K计算负荷Pl(kVA)备注1C02焊机CPXSG-602036.80.5P1=KP=(36.8X20+35×2+24×32)X0.5=7872电渣压力焊机2353电焊机BX30010+2+20244闪光对焊机UNT-1002100说明：1、其中闪光对焊错开高峰期，计划控制在用电少的晚上进行，故不组合。2、C02焊机与压型钢板点焊机，栓钉焊机错开使用故不相互组合.主体阶段阶段电焊机负荷计算一览表组合2序号负荷名称型号数量额定功率P(kVA)需要系数K计算负荷PI(kVA)备注1压型钢板点焊机10510.5Pl=KZPl=(105+205X3+24×32+35×2)X0.5=7792栓钉焊机20533电渣压力焊机2354电焊机BX30010+2+20245闪光对焊机UNT-1002100说明：1、其中闪光对焊错开高峰期，计划控制在用电少的晚上，故不组合。2、C02焊机与压型钢板点焊机，栓钉焊机错开使用故不相互组。主体结构阶段电动机负荷计算表序号负荷名称数量(台)额定功率(kW)需要系数K功率因数COS计算负荷P2(kW)容量S2(kVA)1塔式起重机C7050>MC480各1100+2280.60.75p=928.5P2=Kp=0.6×928.5=557S2=P2co=742.72钢筋切断机333钢筋弯曲机334钢筋调直机28.55插入振捣81.56高压泵6117圆盘锯448手提电锯100.59空压机8+31110手电钻200.7511冲击钻20+170.3312角向磨光机250.6513台钻101.514电钻201.115卷扬机2+61116熔接机41017电动葫芦81.518压槽机4219电动坡口机40.8820剪板4221爬模系统50122磁力钻2323车丝机2624混凝土布料机11525搅拌机37.5取最不利情况考虑，电焊机按组合2。按2=1.051.10（24+&+22+工6+3£乙），其中，照明按施工手册CoSe-取10%oS=l.07×（787+742.7）×1.1=1800.5KVA2.2.供电方案选择从上述计算地下室用电量为1756KvA,主体阶段为1800.5KVA,业主提供的电源为1800KvA的负荷电量，由此可见，刚好能满足施工用电的要求（总用电计算中，由于点焊机等按施工手册需用系数取0.5,稍偏大）。在供电系统布置时，在原业主提供的变压器旁建立配电房，在相应的位置设总配电箱（一级配电箱），并在施工用电区设置分配电箱（二级配电箱），再分别引至办公区、塔吊、施工电梯、钢筋房、塔楼及其它用电点。同时根据施工阶段的转换，用电线路也随用电设备的增加或减少而改变。布线的原则：遵循生产生活用电分路的原则，由配电房引三相五线至各用电点；现场系统按“三级配电二级保护”的原则进行配置；现场施工用电按施工现场临时用电安全技术规范执行。2.3.供电线路及设备的选择2.3.1供电线路的选择本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。按照配电柜（一级配电箱）一现场总配电箱（二级配电箱）一现场分配电箱（三级配电箱），三级配电，二级漏电保护原则配电。线路选择：按照各个供电区域各个阶段负荷容量及可能出现的机动用电，并结合现场的具体情况，同时考虑施工方便、经济的条件进行选择。线路布置见“附图1：施工用电布置图及附图7：临时用电干线二具体线路考虑如下:线路使用时间使用部位用电量较大的设备备注线路1整个施工期间工地办公室办公室内照明、空调、电脑等设备（35间）线路2地下室结构阶段（位于地下室东边中间）1、供l#MC480塔吊2、钢筋加工房、木工加工房使用1、1#MC480塔吊1台（2AP1）2、钢筋弯曲机、钢筋切断机、钢筋调直机各2台，直螺纹车丝机、闪光对焊各一台，圆盘锯等。（2P2）基础阶段备用回路，中期供地下室装修用主体结构阶段（位于地下室东边中间）1、供l#MC480塔吊2、钢筋加工房、木工加工房使用1、l#MC480塔吊1台（2AP1）2、钢筋方曲机、钢筋切断机、钢筋调直机各2台，直螺纹车丝机、闪光对焊各一台等。（2AP2）装修阶段1、地下室装修如搅拌机等1、地下室装修用电此回。（2APk2）线路3地下室结构阶段（位于地下室北面中间）1、供2#C7050塔吊2、3#H3/36B塔吊3、4#H3/36B塔吊工作。1、2#C7050塔吊塔AP2)2、3*H336B塔吊(3APD3、4#H3/36B塔吊(3AP3)主体结构阶段1、供2#C7050塔吊2、地下室装修照明3、主体后期电梯1、2#C7050塔吊（3AP2）2、地下室装修照明（3APl）3、主体后期电梯（3AP3）装修阶段1、地下室装修照明1、地下室装修照明（3AP1）线路4地下室结构阶段（南面地下室中间位置）1、钢筋加工房、2、5#H3/36B塔吊3、区域内的机械设备使用1、5LH3/36B塔吊圆盘锯（4AP4）2、钢筋房主要考虑钢筋弯曲机和钢筋切断机各2台、钢筋调直机，直螺纹车丝机、闪光对焊各一台。（4AP1）3、2电渣压力焊机，空压机1台、圆盘锯等（4AP3、2AP2）主体结构阶段1、抬升裙楼的施工1、每个回路C02焊机5台或者栓钉焊机1台、压型钢板点焊机等。（4AP2、3）装修阶段1、塔楼装修用1、塔楼装修设备（4AP1、2、3）线路5地下室结构阶段（塔楼东北面位置）1、供地下室北面施工用电2、地下室核心筒施工1、电渣压力焊1-3台、木工机械、混凝土施工机具等（5AP1、5AP2）2、核心简土施工机具（5AP3）向上引，供核心筒施工主体结构阶段1、抬升裙楼的施工2、核心筒土建结构施工1、CO2焊机5台或者1台栓钉焊机、压型钢板点焊机等。（5AP1）2、核心筒土建施工机具（5AP3、5AP2）装修阶段1、塔楼装修用1、塔楼装修设备线路6地下室结构阶段1、专供塔楼钢结构施工使用2、核心筒体施工1、每回路钢结构C02焊机5台、电焊机5等(6APk6AP2)2、核心筒体土建设备6AP3塔楼钢结构施工专用主体结构阶段1、专供塔楼钢结构施工使用2、核心筒体施工1、C02焊5台或者1台栓钉焊机、压型钢板点焊机等。(6APk6AP2)2、核心筒体施工6AP3装修阶段1、塔楼装修用1、塔楼装修设备(6APh6AP2、6AP3)线路7地下室结构阶段位于工地北面的钢筋房1、钢筋房用1、钢筋房设备。主体结构阶段无无装修阶段无无配线线路详细布置详附图。2. 3.2线路导线截面选择考虑到施工现场条件差、临时性强、变化大等因素，所有电缆针对使用环境及工况从VV电缆(主干)和YC电缆中选用(次干线)。选择分别按允许电流、允许电压降、机械强度选择，计算公式如下：_kpTUcos9按允许电流计算公式：I或(I-I)式按允许电压降计算公式S=(PLC%)%(1-2)式S导线截面(Inln2)P一线路输送功率1.一送电线路的距离£一允许的相对压降(本工程取5%)c一系数（本工程采用铜芯线，取76.5）其中：线路n主干线:表示从配电房到一级箱n的导线回路n-k:表示线路n上从总配箱（一级箱）到k分配箱（二级）的回路上的导线2.3.2.1线路1：按允许电流：_万Uc0s3从配电房到一级箱的导线的允许电流选择：办公室内照明、空调、电脑等设备，每间房间按3.5kw考虑，为了便于计算此部分按动力计算，则p1=3.5×35=105kwIn=170.2A,（k取08,COS9取0.75）根据建筑电器通用图集，按四芯35度考虑，故暂选择电缆VV3X95+2X50按允许电压降：按实际15Om长计算：S=（PLC%）%=41mm2（电压降按£%=5%考虑,C为76.5）。综合考虑选择电缆VV3X95+2X50办公楼具体布置见附图4：办公楼临电图2.3.2.2线路2：回路21：按允许电流：K»TrUCOS夕i#mC480塔吊专用，功率为228kwI2.1=323.3A故暂选择电缆VV3X185+2X95按允许电压降:按30Om长计算：S=（PLC%）%=178mm2（电压降按£妒5%考虑，C为76.5）。综合考虑选择电缆W3×185+2X95回路22：按允许电流：主要有钢筋房等设备动力，电焊机100KVA,其他动力设备为2台钢筋弯曲机3KW,钢筋调竭:这45KW,2台钢筋切断机3KW,2台车丝机6KW,总计32.5KW。和UCOSQ5=163,4A（电动设备K取0.7、电焊机需要系数k取0.35,CoSe取0.75）；故暂选择电缆YC3×70+2X35。按允许电压降：按100m计算：S=（PLC%）%=39.2mm（电压降按£%=5%考虑，C为76.5）。综合考虑选择电缆YC3X70÷2X35线路2主干线：按允许电流：从配电房到一级箱的导线的允许电流选择，该路的工作电流为：(100X0.35+(32.5+228)06)XIOQO3×380×0.75=387.5A,（电动设备K取0.6、电焊机需要系数k取0.35,COS0取0.75）:故暂选择电缆VV-3×240+2X120；按允许电压降：按IoOm长计算：S=（PLC%）%=88mm2（电压降按£%=5%考虑，C为76.5）。综合考虑选择电缆VV-3×240+2X120；23.2.3线路3回路31、33：按允许电流：地下室及主体结构阶段:分别为3#H3/36B塔历、4#H3/36B塔吊,塔吊的功率为75KW。则按（IT）式:h-3=Lf=106A（电动设备K取0.7,COS0取0.75）;主体后期为施工电梯：每台为33KW,计共3台。I2-2=140.4A故暂选择：YC3×50+2X25按允许电压降：按12Om长计算：S=（PLC%）%=13.5mm2（电压降按£%二5%考虑，C为76.5）。综合考虑选择电缆YC3X50+2X25回路32：按允许电流：设备为2#C7050塔吊100KW,则按（1-1）式：I3-3=I3-1=141.8A（电动设备K取0.7,COSe取0.75）;故暂选择：YC3×95÷2×50;按允许电压降：按12Om长计算：S=（PLC%）%=13.5mm2（电压降按£%二5%考虑，C为76.5）。综合考虑选择电缆YC3X95+2X50线路3主干线：按允许电流：KSpI11=幺线AIJ"*ucose从配电房到一级配电箱，按导线的允许电流选择，该路的工作电流为:= 354.5A,07x(75+100+75)x10003×380×0.75故暂选择电缆VV-3×240+2X120；按允许电压降：按20Om长计算：S=(PLC%)%=99.8mm2(电压降按£%二5%考虑，C为76.5)。综合考虑选择电缆VV-3×240+2X1202.3.2.4 线路4：回路41：钢筋房设备同回路22,故导线选择同回路22。回路42、回路4-3相同：按允许电流：地下室阶段：设备主要施工现场(非加工房)中的模板、钢筋、碎施工需要的机械，其中电渣压力焊机按2台考虑，根据经验其他动力设备总功率按50KW,则：按(1-1)式：L,-2=137A(电动设备K取0.6,电渣压力焊机按0.35取，CoSe取°75)主体结构阶段：则按栓钉焊机各按一台(205KVA)计算I4-2=207A故暂选择电缆YC3×95+2X35;按允许电压降：按100m长计算：S=(PLC%)%=31.4mm2(电压降按£%二5%考虑，C为76.5)。综合考虑选择电缆YC3×95+2×35回路44：设备为5#H3/36B塔吊75KW同回路31,导线选择同回路31线路4主干线：按允许电流：地下室结构阶段：从配电房至一级配电箱按导线的允许电流选择，该路的工作电流为:KEPBU c0s9= 369.3A,(2(50+22)+51.5+50)0.6+1000.35卜1000IV线=3×380×0.75主体结构阶段按栓钉焊机考虑：rkSp2x205x0.5x1000IV线=J3×380×0.75,3C0S=415A故暂选择电缆Vv3X240+2X120。按允许电压降：按15Om长计算：S=（PLC%）%=135.4mm2（电压降按£%=5%考虑,C为76.5）。综合考虑选择电缆VV-3×240+2×120o2.3.2.5 线路5:回路51、回路52：设备同回路4-2故电缆选择同回路4-2回路53：按允许电流：设备主要为施工现场（非加工房）中的模板、钢筋、碎施工需要的机械，其中电渣压力焊机按1台考虑，根据经验其他动力设备总功率按100KW（考虑爬模约50KW）,（电动设备K取0.7,电渣压力焊机按0.35取，cos。取0.75）按（IT）式I5-3=191.5A,故暂选择电缆YC3X120+2X70按允许电压降：按30Om长计算：S=（PLC%）%=105.9mm2（电压降按£%=5%考虑,C为76.5）。综合考虑选择电缆YC3X120+2X70.线路5主干线：按允许电流：从配电房至配电箱按导线的允许电流选择，该路的工作电流为：V线:KEPSU cos°地下室结构阶段:l0000.6x(50+50+100)+35x5x0.35、万X380X0.75=367.1A,主体结构阶段:。+35-x"4L3×380×0.75万UCOS9=400A故暂选择电缆VV-3×240+2×120;按允许电压降：按15Om长计算：S=（PLC%）%=74.5mm2（电压降按£%=5%考虑,C为76.5）。综合考虑选择电缆W-3×240+2X120;2.3.2.6 线路6：主要设备塔楼钢结构CO2焊机10台、电焊机5等等回路61、62：按允许电流：钢结构C02焊机5台(5X36.8kVA),按(I-I)式,电焊机按0.35取,cos¾0.75,则：I"2=130.5A故暂选择：YC3×70+2X35;按允许电压降：按30Om长计算：S=(EPL/Cf%)%=144mm2(电压降按£%=5%考虑,C为76.5)。综合考虑选择电缆YC3×150+2X95.回路63；按允许电流：电焊机6X24KVA按(1-1)式，电焊机按0.35取,cos¾0.75,则：6.3=102.1A故暂选择：YC3×70+2X35按允许电压降：按300m长计算：S=(PLC%)%=112mm2(电压降按£%=5%考虑，C为76.5)。综合考虑选择电缆YC3×120+2X70.线路6主干线：按允许电流：从配电房至配电箱按导线的允许电流选择，该路的工作电流为：线枢U，COS(P(电压降按 %=5%考0.35x(5x36.8x2+6x24)x10003×380×0.75=363.A,故暂选择电缆：VV-3×240+2X120；按允许电压降：按150m长计算：S=(PL/C£%)%=200.8mm2虑，C为76.5)。综合考虑选择电缆VV-3×240+2X120；23.2.7线路7：同回路2-2从配电房至配电箱按导线的允许电流选择，该路的工作电流同回路2-2故选择电缆VV3X95+2×50以上所有线路详见附图1:现场施工总平面用电平面布置图因现场施工临时用电要求在变压器旁边需设置总配电房（一级配电箱），以便于集中管理，还在总配电房旁设置一个柴油发电机房，业主提供的两台变压器很近，我们从两台变压器引两路电源到总配电房的配电柜，把柴油发电机房的备用电源引到总配电房的配电柜，这三路电源在总配电房里通过联络柜的开关进行机械互锁。见附图6：临时用电总配电室系统图；附图5：施工现场临时总配电房图；附图1、现场配电总平面中总配电房布置大样图0变压器引到总配电房的低压侧出线开关的电流为变压器容量的1.5倍，所以从800KVA变压器出来的做大电流考虑为120OA,选择从变压器引出4路3XVV240+2XVV120电缆到总配电房，同样从IOoOKVA变压器出来的最大电流考虑为1500A,选择从变压器引出4路5XVV300电缆到总配电房。2.3.3设备选择2.3.3.1现场三级配电原理：一级电箱末级电箱二级电箱用电设备2.3.3.2主要配电设备表序号规格名称箱内主要开关电器数量1配电室配电箱HR5-630A30DZ20L-630/4300202一级配电箱HR5-4003PJEM20L-4004P400103分配电箱HR5-400A3PJFM20L-4004P400A104分配电箱HR5-2503PJFM20L-2504P250A205分配电箱HR5-200A3PJFM20L-2004P200A206插座箱HH-100/3DZ20Y-250A3300Le32A107对焊机开关箱HH-200/3DZ20Y-250A3300LeOOA48混凝土泵开关箱HH-200/3DZ20L-2003300Le=15A29木工加工开关箱HH-30/3DZ20L-320A3300LeOA310钢筋加工开关箱HH-80/3DZ20L-100A3300Lel5A711照明开关箱I111-60/3DZ20L-63A3300Lel5A812电焊机开关箱HH-80/3DZ20L-100A3300Lel5A12具体见附图3、工地临时配电箱系统图2.3.4临电主要施工方法2.3.4.1施工现场一级箱主要分布在主体基础的四周，总配电室到一级配电箱电缆沿围墙采用电缆穿PvC管明敷设，方便电缆的拆迁和重复利用，电缆型号为Vv型。2.3.4.2施工一级箱到二级箱电缆要放到施工现场基础里面，采用YC型软电缆沿墙或沿地面支架明敷设，支架形式采用14钢筋做成三角架，电缆放在三角架上并作好绝缘措施方便二级箱的移动。2.3.4.3生活区电缆防止被盗主要采用穿PVC管埋地敷设的方式,生活区的电线采用穿PVC管明敷设。2.3.4.4施工现场一级箱和二级箱主要采用落地式,配电箱基础采用混凝土基础或用角钢做成基础，并和主体结构基础接地连在一起。2.4.临时供电系统的搭设注意事项2.4.1 配电箱设置要求4.1.1总三配电箱须装设总隔离、分路隔离开关，总融断器和分路熔断器，漏电保护器。4. 1.2分配电箱应装设总隔离和分路隔离开关，总融断器和分路熔断器。5. 1.3开关箱装设隔离开关和漏电保护器，满足“一机一闸，一漏电一保护二5.1. 4箱体采用户外式，铁皮厚度大于1.5mm,箱内各回路标识清楚，电线接头压紧,安装牢固，作到防雨防尘，便于操作。2.4.2接地与接零保护系统5.2. 1本工程施工现场比较宽广，用电设备较多，用电量大，采用TN-S三相五线接零保护。4.2.2TN-S三相五线接零保护架设要求A、保护零线不通过开关或熔断器。B、保护零线作为接零保护的专用线，单独使用。4.2.3保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接。4.2.4保护零线的截面积不小于工作零线的截面积，同时满足机械强度的要求。4.2.5保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。4.2.6重复接地在保护零线上。工作冬线不加重复接地。4.2.7保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的中间处及末端做重复接地。2.4.3接地4.3.1本临时供电系统接地制式为TN-S制。4.3.2施工临时用电的接地利用已施工完成的建筑主体联合接地系统，接地电阻小于1欧姆。4.3.3所有电气设备的金属外壳均应用铜芯导线与接地端子可靠连接C2.4.4防雷4.4.Ix地区雷暴日为73.9,本工地临时防雷系统按二类防雷要求设防。4.4.2液压平台上的吊车应设接闪器,接闪器应与液压平台牢固连接后再与引下线连接，引下线利用核心筒主筋，引下线之间的距离不大于18米。2.5.安全技术保障措施2.5.1.编制临时用电施工组织设计和安全用电技术措施，建立审批制度和相应的技术档案。2.5.2.建立技术交底制度，并在技术交底文字资料上履行交底人和被交底人签字手续，注明交底日期。每月对专业电工进行一次安全技术交底，每半月召开安全生产例会,且做会议纪要。分包单位进场时签订安全用电合同，施工过程中严格按照合同执行。2.5.3.建立安全检测制度。临时用电设施完成后，定期对临时用电进行检测。主要内容为：接地电阻值，电气设备绝缘电阻值，每天检测漏电保护器等，并做好检测记录。2.5.4.建立电器维修制度。加强日常和定期维修，及时发现和消除隐患，并建立维修工作记录。2.5.5.建立安全检查和评估制度。按照JGJ59-99建筑施工安全检查评分标准及X市安全检查标准，每月对现场用电情况进行检查评比并做好相关记录。2.5.6.建立用电安全责任制。对临时用电工程各部位的操作，监护，维修分片，分块，分机落实到人，并辅以必要的奖惩。现场安全用电机电工长为第一责任人，电工班长对现场安全用电具体负责，分包单位电工负责本单位的安全用电。2.5.7.建立安全教育制度和培训制度。每半年对专业电工进行考核，每年进行一次集中培训。2.5.8.强化安全用电领导体制，改善电气技术队伍素质。2.5.9.用电单位的用电设备必须做到一机一闸固定设备设专用的开关箱，实行“一机、一闸、一漏、一箱、一锁”制度，杜绝一闸多用，配电系统必须分路明确，并有分路标记。2.5.10.配电箱、开关箱内不得存放任何杂物，周围L5m内禁止堆放任何杂物，道路必须畅通。2.5.IL在检修线路时，应停电检修，将配电箱、开关箱的闸具关掉，并挂上“禁止合闸”的标志牌，检修人员必须是专业电工，并佩带绝缘用品、工具，非专业电气作业人员不得进行电工作业，专业电工不得违章作业。2.5.12.用电单位用电必须规范，正确接线，不得乱搭接。2.5.13.下班后必须切断设备电源。2.5.14.项目每天组织用电单位对现场用电情况进行检查，对安全隐患限期整改。2. 5.15.现场采用TN-S的三相五线制供电，保护零线和工作零线分别设置，相线、工作零线、保护零线的色标。2.5. 16.电焊机接线时，尽可能分布到三条相线上，作到三相平衡。2.5.17.配电箱重复接地电阻10Q；接地材料用镀锌扁钢，且埋入地下2.5米，并作接地标识。2.5.18.漏电开关的设置：漏电开关设为23级,一级箱的漏电动作时间为0.2秒,开关箱的漏电开关漏电动作电流为30A,动作时间应小于0.1S。体现漏电电流的分级。2.5.19.临时用电每条回路通电时必须测试绝缘电阻，达到绝缘要求后方可合闸送电；负荷开关的选择与相应的负荷匹配。2.5.20.班组在作业前，项目须有针对性的安全技术交底。2.5.21.照明器具、手持电动工具采用铜芯橡套线；严禁使用护套线。2.5.22.严格按照施工现场临时用电安全技术规程(JGJ46-2005)的要求施工,杜绝违章操作。2.5.23.配电箱配负荷系统图、用电危险标志。2.6电气防火措施2.6.L避免通电线路短路，过载引发电线发热。2.6.2.配电房、电焊作业附近不得堆放易燃易爆物品，消除火灾隐患；2.6.3.电气火灾事故发生后，要及时断电后，
