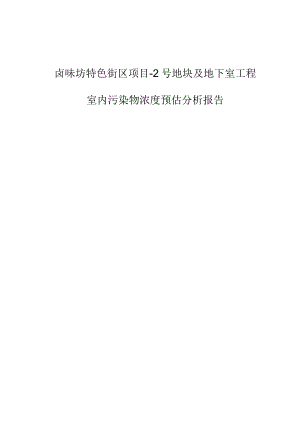

卤味坊特色街区项目-2号地块及地下室工程--室内污染物浓度预评估分析报告.docx

卤味坊特色街区项目-2号地块及地下室工程室内污染物浓度预估分析报告一、项目概况项目用地位于1号、2号地块项目是本次卤昧坊城市更新项目中利用闲置土地来进行统一打造的项目，2号地块位于菠萝街与滨河路之间，是一个狭长的三角形地块。根据业态特征、郸都区特色等营造片区建筑风格，2号地块采用经典的民国风形式，打造一区一特色,以历史与现代融合为主旨。总净用地面积4313.8611总建筑面积为4523.47m容积率为0.84,其中包含社区中心及农贸市场，绿色建筑考虑一星级。项目效果图如下所示：图1项目效果图图IT建筑轴测图二、指标要求针对室内污染物浓度评价标准依据主要为绿色建筑评价标准GB/T50378-2019.室内空气质量标准GB/T18883.住宅建筑室内装修污染控制技术标准JGJ/T436、公共建筑室内空气质量控制设计标准JGJ/T461,民用建筑绿色性能计算标准JGJ/T449。2.1 条文要求成都市绿色建筑施工图设计与审查技术要点（2021版）对室内空气质量中化学污染物浓度要求如下表:检查项评价依据控制项3.L1.9条：室内空气中氨、甲醛、苯、总挥发性有机物、氨等污染物浓度应符合现行国家标准室内空气质量标准GB/T18883的有关规定。建筑室内和建筑主出入口处应禁止吸烟，并应在醒目位置设置禁烟标志。评分项3.4.2.1条：控制室内主要空气污染物的浓度，评价总分值为12分，并按下列规则评分并累计：1、,甲醛、苯、总挥发性有机物、氨等污染物浓度低于现行国家标准室内空气质量标准GB/T18883规定限值的10%,得3分；低于20%,得6分；下面为室内空气质量标准GB/T18883中关于不同类别污染物浓度的限值:类别甲BfflCHo苯CeHe氨NH3总挥发性有机物TVOC氢RnPMw1小时均值(mgm3)8小时均值(mgm3)年均值(Bq/m3)日均值(mgmj)限值0.100.110.200.604000.15说明：氧为放射性元索，单位Bq表示放射活度。绿色建筑评价标准GB50378-2019中对室内有机挥发污染物浓度的控制要求如下表:星级甲醛HCHO苯CeHe总挥发性有机物TVOC氢RnPMio1小时均值(mgml)8小时均值(mgm3)年均值(BqZm3)日均值(mgm3)一星级<0.09<0.099<0.18<0.54<360<0.135二、三星级<0.08<0.088<0.16<0.48<320<0.122.2 评价指标绿色建筑评价标准GB/T50378-2019中3.2.8一、二、三星级绿色建筑技术要求、5.1.1控制项及5.2,1条评分项主要对室内气体污染物提出要求，各指标限值如下表所示。其中，室内气体污染物的限值取自室内空气质量标准GB/T18883-2002,室内颗粒物的限值取自绿色建筑评价标准GB/T50378-20190表2一星级、二星级、三星级绿色建筑的技术要求污染物单位一星级二星级三星级甲醛HCHomgm3<0.09<0.08苯C6116mgm3<0.099<0.088总挥发性有机物TVOCmgm3<0.54<0.48可吸入颗粒物PMiDmgm3<0.135<0.12表3室内污染物限值污染物单位5.1.1控制项限值5.2.1评分项限值备注低于限值10%低于限值20%甲醛HCHomgm30.1<0.09<0.081小时均值苯QJkmgm30.11<0.099<0.0881小时均值总挥发性有机物TVOCmgm3WO.6<0.54<0.488小时均值颗粒物PM2.5MgZm325年平均值颗粒物PMIUgm550年平均值5.2.1第二款，对颗粒污染物浓度限值进行了规定。不同建筑类型室内控制的共性措施为：增强建筑围护结构气密性能，降低室外颗粒物向内的穿透。对于厨房等颗粒物散发源空间设置可关闭的门。对具有集中通风空调系统的建筑，应对通风系统及空气净化装置进行合理设计和选型并使室内具有一定的正压。对于无集中通风空调的建筑，可采用气净化器或户式新风系统控制室内颗粒物浓度。5.2.2要求从源头把控，选用绿色、环保、安全的室内装饰装修材料。为提升家装消费品质量，满足人民日益增长的对健康生活的追求，有关部门于2017年12月8日发布了包括内墙涂料材料、木器漆、地坪涂料、壁纸、陶瓷砖、人造板和木质地板、家具等产品在内的绿色产品评价系列国家标准。如现行国家标准绿色产品评价涂料GB/T35602、绿色产品评价纸和纸制品GB/T35613、绿色产品评价人造板和木质地板GB/T35609等，对产品中有害物质种类及限量进行了严格、明确的规定。其他装饰装修材料的有害物质限量同样应符合现行有关标准的规定。三、模拟概述描述室内材料VoCS散发的经验、半经验模型是通过大量的实验数据总结得到的。其中，经典的一阶衰减模型得到了建材VOCs散发速率与散发时间呈指数衰减关系，该模型预测建材短期散发时较为准确，却常常低估建材VOCS的长期散发速率。双一阶衰减模型可较准确预测建材VoCS的短期和长期散发。在经验模型的基础上，研究者还提出了半经验模型，其中较为典型的表面汇模型采用了假设：建材的脱附速率和建材内VOCS浓度成正比，建材对VOCs的吸附速率和室内VOCs浓度成正比，表面汇模型可较准确地预测建材VOCs的短期散发速率。经验模型的优点在于其形式简单，便于应用。不足在于，由于模型缺乏物理基础,其中的经验参数往往依赖于试验条件，难以推广到其他使用条件下，模型的通用性较差。近年来,研究者关注研究和使用的重点多为传质模型。公共建筑室内空气质量控制设计标准JGJ/T461,民用建筑绿色性能计算标准JGJ/T449中提出装修污染物浓度可按照传质模型进行预评价，本项目即采用这种方法进行污染物浓度设计。室内颗粒物预评价时，全装修项目可通过建筑设计因素（门窗渗透风量、新风量、净化设备效率、室内源等）及室外颗粒物水平（建筑所在地近1年环境大气检测数据），对建筑内部颗粒物浓度进行估算。本项目的计算方法参考现行行业标准公共建筑室内空气质量控制设计标准JGJ/T461中室内空气质量设计计算的相关规定。3.1 原理概要3.1.1 有机化合污染物有机化合污染物预评价时,应综合考虑建筑情况、室内装修设计方案、装修材料的种类、使用量、室内新风量、环境温度等诸多影响因素，以各种装修材料、家具制品主要污染物的释放特征为基础，以“总量控制”为原则。依据装修设计方案，选择典型功能房间（卧室、客厅、办公室等)使用的主要建材(35种)及固定家具制品，对室内空气中甲醛、苯、总挥发性有机物的浓度水平进行预评估。有机化合污染物预评价可分为单区模型和多区模型。在所有房间或区域之间的污染物浓度分布均匀，计算的结果多为整个房间或区域的浓度变化时，宜采用单区模型。单个房间或区域内部的污染物浓度分布均匀，两个房间或区域之间的浓度差别较大的情况，计算的结果为各个房间或区域的浓度变化，宜采用多区模型。传质模型按下列步骤计算：笛瓮,，)Cm(x,t)Cw,(x,t)Co,t=0,0<x<LCmx.I)ACC访=0,>0,x=0CQ,f)=KCsS,t>O,x=L。媒，)=G(r)-C(O>O=L平衡方程：V=SE-。Ca)式中：Cm(x,t)t时刻材料在X厚度处污染物的瞬时浓度，mgm3D材料中扩散传质系数，表征在材料污染物释放过程中，单位时间单位浓度梯度下，污染物垂直通过单位面积材料的量，m2sCO总可释放浓度，材料单位体积内污染物可释放总量，mgm3K分离系数，表征材料表面气-固交界处，固体侧的平衡浓度与气体侧的平衡浓度之比Cs(t)t时刻材料边界处空气测污染物的瞬时浓度，mg3h对流传质系数，m/sC(t)t时刻环境舱内污染物的浓度，mgm3V环境舱体积，m3S材料散发面积，m2E1时刻材料污染物释放率，mgm2hQ通风换气量，m3h3.1.2颗粒污染物颗粒物浓度预评价时，全装修项目通过建筑设计因素(门窗渗透风量、新风量、净化设备效率、室内源等)及室外颗粒物水平(建筑所在地近1年环境大气检测数据)，对建筑内部颗粒物浓度进行估算，预评价的计算方法参考行业标准公共建筑室内空气质量控制设计标准JGJ/T461中室内空气质量设计计算的相关规定。本标准假设室内污染物混合均匀，不考虑浓度的不均匀性。室内颗粒污染物的计算依据质量守恒方程：G/、dC7+Ipico+aocopeo+arcper+°irCPir-(°1+%+°r+°ir)C=T?式中：G室内源强，Ug/hV房间体积，m3C室内控制浓度，g1113Co室外设计浓度，Ugm3a1渗风换气次数，h-1Pl穿透系数ao新风换气次数，h-1Peo新风净化设备当量穿透率ar回风换气次数，h-1Per回风净化设备当量穿透率air空气净化器循环风换气次数，h-1Pir空气净化器穿透系数3.2 分析软件本报告主要采用建筑空气质量设计评价软件PKPM-AQ进行建模和室内污染物浓度计算，分析判断室内主要功能空间的空气质量是否达到绿色建筑评价标准GB/T50378-2019的要求，并根据民用建筑绿色性能计算标准JGJ/T449的要求输出报告书。建筑空气质量设计评价软件PKPM-AQ由北京构力科技有限公司(PKPM)自主研发，软件的操作环境为Win7WinlO系统，并可在AUtOCAD平台、ReVit平台、PKPM-BIM平台、中望CAD及浩辰CAD平台上运行。该软件配套绿色建筑评价标准GB/T50378-2019及各地地标、健康建筑评价标准T/ASC02-2016,自动生成可溯源的污染物浓度模拟计算报告书，帮助用户快速完成我国建筑领域的室内空气质量设计评价工作。对于污染物浓度的计算，本软件通过对民用建筑模型每个房间综合考虑建筑情况、设置室内装修设计方案、装修材料的种类、使用量、室内新风量、环境温度等诸多影响因素，以各种装修材料、家具制品主要污染物的释放特征及室内外颗粒物水平为基本条件参数，通过质量守恒方程、多区域模型进行稳态或全年浓度动态模拟计算。3.3 参数设置建筑内部装修污染物浓度可通过对全装修项目的门窗渗透风量、新风量、净化设备效率、室内源（装修设计方案、装修材料的种类、使用量）等建筑设计因素进行估算。建筑内部颗粒物浓度可通过房间的门窗渗透风量、新风量、净化设备效率、室内源、室外颗粒物水平（建筑所在地1年环境大气监测数据）等进行估算。本报告参照绿色建筑评价标准GB/T50378-2019、民用建筑绿色性能计算标准JGJ/T449以及公共建筑室内空气质量控制设计标准JGJ/T461的表B.0.5和附录A中的参考指导值进行赋值计算分析。3.3.1 室外颗粒物设置室外颗粒物浓度值取自建筑室内细颗粒物（PM2.5）污染控制技术规程T/CECS586-2019以及项目所在地气象参数中大气PM2.5和PMlO的全年动态浓度值设置。本项目中的室外浓度取值如图：PM2,日均值PM losingGE/?一傻*4£化星4树3.3.2 室内装修设置表4目标建筑室内装修设置家具材质环保等级甲醛释放率（mgm2h）苯释放率(mgm2h)TVoC释放率(三gm2h)满足的绿色产品评价标准桌子1实木国标Eo6.40×10j5.60X1039.OOXlO3绿色产品评价人造板和木质地板GB/T35601椅子1实木国标Eo6.40×10s5.60X1039.OOXlO3绿色产品评价人造板和木质地板GB/T35601内墙涂料1涂料国标El2.40×10s1.60×1034.92X10'绿色产品评价涂料GB/T35602注：污染物浓度释放速率为材料通风7天后进场时的释放速率。房间具体装修方案详见附录1。3.3.3 室内颗粒污染物设置表5室内颗粒物源强设置方式室内时,源强（ug三3）室内PM强（gm3）设置方式10.000.00房间具体颗粒污染物设置详见附录2。3.3.4 通风净化设置表6门窗渗透风和开窗通风量设置方式门窗渗透风量（msh）开窗通风量（b/h）设置方式1根据外窗气密性设置根据通风换气次数2次/h设置房间具体通风及渗透设置详见附录3。表7新回风净化设置装置适用面积（单台）（m2）颗粒物洁净空气量43/h）装修污染物洁净空气=（m,h）新风量（球/h）回风量（>/h）一次净化效率无一一一房间具体通风净化设置详见附录4o四、模拟分析4.1 模拟条件项目所在地：成都（北纬=30.70°,东经=104.00°）动态计算区间：01-01至12-31室外颗粒物浓度参数：逐时动态值室外颗粒物PM2.5浓度：逐时变化室外颗粒物PMIO浓度：逐时变化室内气体污染物计算：稳态扩散模拟范围：整个楼层模拟结果统计方式：全楼平均值4.2 模拟结果4.2.1 装修污染物图3RT,01F平面图表8R-L01F主要功能空间室内装修污染物浓度达标统计表房间名称房间类型间淑ttf)房面(f污染物浓度足制限直满控项值低于限值10%低于限值20%甲强（mgrn3）苯（IlIgm3）TVOC（mg/m3）房间RM01002一般商铺154.570.00046（限值<0,10）0.00032（限值<0.11）0.079（限值V0.60）满足满足满足房间RM01004一般商铺208.740.00044（限值<0,10）0.00031（限值<0.11）0.074（限值V0.60）满足满足满足房间RMO1009.般商铺129.340.00047（限值<0.10）0.00033（限值<0.11）0.082（限值V0.60）满足满足满足房间RM01011.般商铺60.430.00068（限值<0.10）0.00047（限值<0.11）0.12（限值V0.60）满足满足满足房间RM01015.般商铺60.740.00064（限值<0.10）0.00044（限值<0.11）0.12（限值V0.60）满足满足满足房间RM01017一般商铺84.040.00053（限值<0.10）0.00037（限值<0.11）0.094（限值V0.60）满足满足满足房间RM01018一般商铺68.240.00053（限值<0.10）0.00037（限值<0.11）0.096（限值V0.60）满足满足满足所有房间平均值0.00050（限值<0.10）0.00035（限值<0.11）0.088（限值V0.60）满足满足满足GE6UJi零1IC之处2、 R-L02F表9R-L02F主要功能空间室内装修污染物浓度达标统计表房间名称间型房类房间面积(Itf)污染物浓度足制限宣满控项值低于限值10%低于限值20%甲醛（mg/*苯（Ingm3）TV0C（mgm3）房间RM02004一般商铺345.080.00039（限值<0.10）0.00028（限值<0.11）0.062（限值V0.60）满足满足满足房间一般100.50.00054（限值0.00038（限值0.092（限值V满足满足满足RM02005商铺5<0,10）<0,11）0.60）房间RM02007一般商铺45.680.00076（限值<0,10）0.00053（限值<0,11）0.14（限值V0.60）满足满足满足房间RM02011一般商铺37.120.00076（限值<0,10）0.00052（限值<0,11）0.14（限值V0.60）满足满足满足房间RM02014一般商铺99.580.00054（限值<0,10）0.00038（限值<0,11）0.095（限值V0.60）满足满足满足所有房间平均值0.00049（限值<0.10）0.00034（限值<0.11）0.082（限值V0.60）满足满足满足匚实际浓度口浓度限值3、R-L03F房间名称间型房类房间面积(Itf)污染物浓度足制限直满控项值低于限值10%低于限值20%甲醛(mg/膜)苯（mgm3）TV0C（mgn5）房间RM03004一般商铺326.880.00041（限值<0.10）0.00030（限值<0.11）0.065（限值V0.60）满足满足满足房间RM03007一般商铺161.220.00050（限值<0.10）0.00035（限值<0.11）0.083（限值V0.60）满足满足满足房间RM03013一般商铺94.730.00061（限值<0.10）0.00042（限值<0.11）0.11（限值V0.60）满足满足满足房间RM03014一般商铺41.960.00078（限值<0.10）0.00054（限值<0.11）0.14（限值V0.60）满足满足满足所有房间平均值0.00049（限值<0,10）0.00035（限值<0,11）0.082（限值V0.60）满足满足满足实除浓度一浓度限值图8R-L03F装修污染物浓度达标柱状图4.2.2颗粒物1、R-LOlF表UR-LOlF主要功能空间室内颗粒污染物物浓度达标统计表房间名称房间类型房间面积(游)室内PM”年均浓度值(ugs)室内PMH)年均浓度值(Ug/IBS)是否满足要求房间RMO1002一般商铺154.5752.6（限值W25.00）85.5（限值W50.00）不满足房间RMO1004一般商铺208.7450.1（限值W25.00）81.5（限值W50.00）不满足房间RMO1009一般商铺129.3450.6（限值W25.0Q）82.4（限值50.00）不满足房间RM01011一般商铺60.4351.2（限值W25.00）83.3（限值W50.00）不满足房间RM01015一般商铺60.7454.0（限值W25.00）87.9（限值W50.00）不满足房间RM01017一般商铺84.0453.0（限值25.00）86.3（限值50.00）不满足房间一般商铺68.2458.4（限值W25.00）95.0（限值W50.00）不满足PM25日均值PMl旧均值 一PM25年均限值PMl晔域艮值RM01018所有房间平均值109.4452.I（限值W25.00）84.8（限值W50.00）不满足图9R-LOlF颗粒物浓度逐时达标图2、R-L02F450-400-表12R-L02F主要功能空间室内颗粒污染物物浓度达标统计表房间名称房间类型房间面积(M)室内PMr年均浓度值(gms)室内PMKI年均浓度值(g三5)是否满足要求房间RM02004一般商铺345.0850.7（限值W25.00）82.6（限值W50.00）不满足房间RM02005一般商铺100.5551.0（限值W25.00）83.0（限值W50.00）不满足房间RM02007一般商铺45.6851.6（限值W25.00）83.9（限值W50.00）不满足房间RM02011一般商铺37.1258.9（限值W25.00）95.9（限值W50.00）不满足房间RM02014一般商铺99.5857.1（限值25.00）92.9（限值W50.00）不满足所有房间平均值125.6052.3（限值W25.00）85.2（限值W50.00）不满足PM23BmPMlOBQffiPMZS年均限值一PMl蚌蟒值图10R-L02F颗粒物浓度逐时达标图房间名 称房间类型房间面积(游)室内鹤,年均浓度值 (Hg/InS)室内PMu)年均浓度值(ug *)是否满足要求房间RM03004一般商铺326. 8850. 1 （限值 W25.00）81.6 （限值W50.00）不满足房间RM03007一般商铺161.2250.4 （限值W25.00）82.0 （限值W50.00）不满足房间RM03013一般商铺94. 7354.8 （限值W25.00）89.2 （限值W50.00）不满足房间RM03014一般商铺41.9653.5 （限值W25.00）87.0 （限值W50.00）不满足所有房间平均值156. 2051. 1 （限值 W25.00）83.2 （限值W50.00）不满足表13R-L03F主要功能空间室内颗粒污染物物浓度达标统计表PM2.S曰均值一 PMIO日埸S PM2.5年堀R值 一PMI拜埸!艮值Oooooo 45403S302520OPOl 0201 0301 M-Ol 0S01 06-01 07-01 08-01 09-01 10-01 11-01 12-01图IlR-L03F颗粒物浓度逐时达标图五、结论本项目绿色建筑室内空气质量满足控制项要求，评分项共计得分6分。详细评分情况如下表所示。表14结论统计表条文标准要求本项目实际情况是否满足得分3.1.19室内主要空气污染物浓度降低比例一星级绿色建筑达到10%二、三星级绿色建筑达到20%。室内主要空气污染物浓度降低比例达到20%,满足绿色建筑等级二、三星级的要求。是满足技术要求3.4.2.1室内空气中的氨、甲醛、苯、总挥发性有机物、氧等污染物浓度应符合现行国家标准室内空气质量标准GB/T18883的有关规定。本项目主要功能空间污染物平均浓度：甲醛：0.00079mgm3x苯：O.00057mgm3>TVOC：O.12mgm3是满足控制项控制室内主要空气污染物的浓度。1氨、甲醛、苯、总挥发性有机物、氨等污染物浓度低于现行国本项目主要功能空间污染物平均浓度低于限值的比例：甲醛：99.21%、苯:99.49%、TVOC：80.06%是6分家标准室内空气质量标准GB/T18883规定限值的10%,得3分；低于20%,得6分。2室内PM一年均浓度不高于25gm3,且室内PMIO年均浓度不高于50Mg113,得6分。本项目主要功能空间颗粒物平均浓度：PM25:50.04gm3PMto:81.44Pgm3否0分总不盼6分
