110kV变电站配套110kV进线电缆通道工程--施工图设计总体及工艺部分设计说明.docx

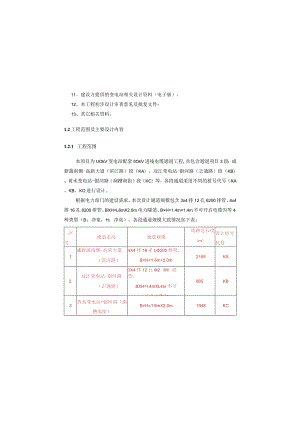

11、建设方提供的变电站相关设计资料（电子版）：12、本工程初步设计审查意见及批复文件；13、其它相关资料。1.2工程范围及主要设计内容1.2.1 工程范围本项目为UOkV变电站配套IlOkV进线电缆通道工程,共包含通道项目3段：成新蒲南侧-高新大道（滨江路）段（KA）、双江变电站-银河路（正通路）段（KB）、黄水变电站-银河路（涧槽南街）段（KC）等，各段通道采用不同的桩号代号（KA、KB、KO进行设计。根据电力部门的建设需求，本次设计通道规模包含3x4排12孔6200排管、4x4排16孔6200排管、BXH=L6mX2.0m电力隧道、B×H=1.4m×1,4m不可开启电缆沟等4种类型（B：净宽，H：净高）。各段通道规模大致情况如下表：序号通道走向通道规模线路总长度（m）设计桩号代号1成新蒲南侧-高新大道（滨河路）4X4排16孑L200排管，B×H=1.6m×2.0m2165KA2双江变电站-银河路（正通路）3X4排12孔2（M）排管，BXH=I.4mXL4m不可开启电缆沟865KB3黄水变电站银河路（涧槽南街）B×H=1.6mX2.0m1948KCIlOkV变电站配套IlOkV进线电缆通道工程施工图设计总体及工艺部分设计说明一、概述1.1主要设计依据1、本工程设计合同；2、建设方提供的本项目设计红线图；3、本工程1：500带状地形图；4、本工程地下管线探测资料；5、本工程地质勘察资料；6、建设方提供的本项目沿线区域控规、专规资料：7、本项目可研报告及批复意见；8、建设方提供的双流区轨道交通相关设计及规划资料（电子版）：9、建设方提供的双流区防洪规划资料（电子版）；10、建设方提供的片区道路及用地竖向规划（电子版）；为节约工程投资、确保项目顺利落地实施，建设方组织勘察、设计单位对通道设计进行了多轮次方案经济技术比较，最终确定了各段通道的具体设计方案。4、2022年12月28日，双流区新科局组织召开本项目初步设计专家审查，原则通过本项目初步设计。14设计采用规范I、电力电缆隧道设计规程DLfT5484-2013；2、城市电力电缆线路设计技术规定(DUT5221-2016)；3、电力工程电缆设计标准(GB50217-2018)；4、室外排水设计标准(GB5(X)I4-2O21):5、给水排水工程构筑物结构设计规范(GB5(X)69-2(M)2):6、地下工程防水技术规范(GB50108-2008)；7、泵站设计标准GB/T50265-2022；8、给水排水管道工程施工及验收规范(GB50268-2008)；9、给水排水工程顶管技术规程CECS246:2008；10、顶管施工技术及验收规范(试行)2016.12；11、建筑工程施工质量验收统一标准(GB50300-2013)；12、地下防水工程质量验收规范(GB50208-2011)；13、建筑与市政工程抗震通用规范GB55002-2021：14、市政公用工程设计文件编制深度规定，(2013年版)：15、其它现行的相关规范标准。1.5主要技术指标1、标准横断面：4x4排16孔200排管、3x4排12孔200排管、B×H=L6m×2.0m电力隧道、B×H=1.4m×1.4m不可开启电缆沟。无明挖开槽条件施工的4x4排16孔6200排管，采用d1500圆管顶管或暗挖B×H=1.6m×2.0m电力隧道；无明挖开槽条件施工的3x4排12孔6200排管，则采用dl200圆管顶管。1.2.2主要设计内容本工程为电缆通道建设项目，建设内容为通道主体结构及配套附属设施，根据设计合同，本次施工图设计内容包含电缆通道总体及工艺、结构、电气、通风、排水、临时交通组织设计等专业，设计成果共6分册。3米以上深基坑、施工降水等不在本次设计范围内，由建设方另行委托设计。通道内高压电缆（含支架）、消防配套设施等，由供电部门自行设计、实施。13设计研究过程我公司自2021年11月项目中标以来，至今已开展设计工作有一年有余，主要设计研究过程大致如下：1、2021年11月-2022年3月，项目前期研究阶段，历时4个月。该阶段，与电力主管部门进行了多轮交流，按照电力部门的具体需求，结合输变电线路的规划方案、变电站的建设方案等，与双流区规划建设、天府供电公司等一道，共同研究确定了各段通道的路由走向和建设规模。2、2022年4月2022年7月，项目选线设计阶段，历时4个月。该阶段，建设方多次组织勘察、设计单位进行现场踏勘，结合周边规划及现状设施，进行粗选、细选通道线路，选线设计过程中，新科局多次组织技术方案研讨会，多次向双流区规划与自然资源局、水务局、蛟龙港、管线单位、供电公司、街道办等部门征求意见，最终确定了各段通道的设计线位。3、2022年8月-2022年11月，项目初步设计阶段，历时4个月。该阶段,线路示意图2.2 平面设计本次电缆通道平面根据成都市双流区规划和自然资源局提供的红线图进行设计，通道主要布置在道路外侧绿化带内，部分段落布置在道路红线范围内。具体详见电缆通道平面设计图。2.3 纵断面设计纵断面设计主要考虑以下因素：1、沿线地形、地势条件，电缆通道结构顶面不得高于现状场地高程，并保证电缆通道建成后，顶部有一定的覆土厚度，为其它市政管线预留一定的横穿空间。2、下穿既有沟渠处，电缆通道须低于现状沟渠底，确保近期不影响沟渠的行洪断面，并为远期沟渠规划预留一定的弹性空间。3、接已建通道的高程、接入变电站的通道高程要求。4、与支线通道的高程衔接。5、沿线既有地下管线的高程情况，须避让现状电力、通信、燃气、雨污水等现状管道的高程。6、采用暗挖或顶管方式施工的通道，须保证顶部具有一定的覆土厚度，本设计暗挖段落拱顶覆土按不小于4米进行控制，顶管按不小于3米覆土厚度控制。各段电缆通道纵断面设计详见纵断面设计图。2、电力线路等级：UOKV。3、结构荷载：覆±±柱重量及结构自重，通道顶堆积荷载标准值取10.5kNm2,车道内的按城-A级荷载考虑。4、结构工程设计使用年限：排管50年，隧道100年。5、结构安全等级：排管二级、隧道一级。6、抗震设防类别：重点设防类（乙类）；抗震设计烈度：7度7、防水等级：二级。8、裂缝控制等级：三级，0.2mm。9、环境类别：二b°10、隧道内电气设备供电电压：38OV/22OV；11、接地系统：TN-S；接地电阻1.0欧。二、电缆通道总体及工艺设计2.1 工程区域位置及线路走向本次拟建电力通道共3段，主要位于成都市双流区黄水镇街道及九江街道。成新蒲南侧-高新大道（滨江路）段主要沿白河西侧市政道路布置，双江变电站-银河路（正通路）段布置在正通路北侧规划绿带内，黄水变电站-银河路（涧槽南街）段主要沿涧槽南街两侧绿化带布置。沿线穿越的主要道路有柑通路、新华大道、高新大道、滨江路、涧槽南街、银河路等，项目所在区域位置如下图所示：项目区域位置示意图拟建通道共包含3段，各段线路大致走向详见工程线路示意图及总平面布置图。接双江变电站进站段BxH=1.4m×1.4m不可开启电缆沟18黄水变电站-银河路（涧槽南街）（KC段）KCo+OOOKC1+948.068B×H=1.6m×2.0m隧道1948.068合计BXH=I.6mx2.0m隧道：2159.248m：4x4排16孑L200排管：1791.941m；3x4排12孔200排管：546.741m；dl500圆管顶管：162.069m；dl200圆管顶管：298.484m。2.5节点构筑物设计为满足通道建成后的运行管理要求，通道内须配套建设以下节点构筑物：1、风孔B×H=1.6m×2.0m电力隧道间隔约IoOm左右布置风孔，暗挖段在竖井内设置风孔，电力隧道采用机械通风。风孔内通风设施具体做法详见通风专业设计图。2、人孔所有通道均须设置检修人孔，排管段间隔不大于50m设置人孔，其余通道间隔约IOom设置人孔。暗挖和顶管段在竖井内设置人孔，排管段人孔设置在排管检查内。3、泵站在B×H=1.6m×2.0m隧道集水低点处布置集水泵坑，泵坑内设置抽水泵及排水管道，主要排除电缆通道结构渗漏水，暗挖段泵坑设置在竖井内。2.4标准横断面设计通道设计规模按照电力部门提供的建设需求确定，包含3x4排12孔巾200排管、4×4排16孑L6200排管、B×H=1.6m×2.0m电力隧道、B×H=1.4m×1.4m不可开启电缆沟等4种类型（B：净宽，H：净高）。采用非开挖方式施工时，4×4排16孔6200排管采用dl500圆管顶管或暗挖BXH=L6mX2.0m电力隧道;3x4排16孔6200排管采用d1200圆管顶管。标准横断面尺寸详见相关设计图，各种规格的通道，具体段落分布如下表:通道名称桩号范围通道横断面尺寸长度（m）成新蒲南侧-高新大道（滨江路）-（KA段）KAo-O20.289KA()+810.822»KA0+865.625-KA1+538.551,KA1+565.428KA1+738.233,KA1+765.765KA1+880.8644x4排16孔6200排管1791.941KA0+810.822KA0+865.625,KAl+538.551-KAl+565.428,KAl+738.233KA1+765.765,KA1+88().864KA1+933.721d1500圆管顶管162.069KA1+933.721KA2+144.901B×H=1.6m×2.0m隧道211.18双江变电站-银河路（正通路）一（KB段）KBO+OOO-KBO+156.022,KBO+205.054KB0+349.519,KB0+526.828KB0+773.0823x4排12孔6200排管546.741KBO+156.022-KB0+205.054,KB0+349.519KB0+526.828,KB0+773.082-KB0+845.125dl200圆管顶管298.484700(ZQ),并设防盗、防跳及防坠落装置。排管段的人孔井盖加装远程无线联网防盗报警装置。隧道的人孔井盖，均加装智能防盗模块，智能模块应具备侵入报警及远程定位功能。人孔爬梯均采用固定钢梯。钢梯参照15J401-U。钢梯材质为Q235B,钢梯所用钢材及连接件均应进行热浸锌处理，其余技术要求参照15J401-I1之说明执行。详“钢爬梯大样图二6、防盗格栅及防盗刺：在每处风孔及封堵人孔井盖下方补充配套防盗格栅及防盗刺措施，采用膨胀螺栓+焊接方式固定，进一步降低不法分子非法进入风险，提高井口安防性能。(1)防盗格栅(2)防盗刺防盗井盖措施7、人孔，风孔的设置高度，结合通道周边现状地面标高进行确定。为避免地面积水从人孔和风孔的开口部进入通道，位于绿化带内的，要求所有人孔检查井、风孔下缘不得低于现状地面高程0.5m；位于车道或人行道内的，人孔检查井井盖与路面标高齐平。三、本项目初步设计审查意见执行情况2022年12月28日，双流区新科局组织召开了本项目初步设计专家评审会，参会单位有区规自局、区发改局、空港发展集团、天府供电公司(发策、泵站内相关排水设施具体做法详建排水专业设计图。4、T口通道接入变电站处，或通道线路连接处，设置T型交叉口,暗挖通道采用竖井进行连接。5、排管电缆接头井成新蒲南侧-高新大道（滨江路）、双江变电站-银河路（正通路）排管间隔500米左右，须设置电缆接头井。接头井具体位置，需由电缆线路设计单位提供。施工前应进一步与电缆设计单位对接，确认电缆接头井的具体设置位置。6、排管检查井成新蒲南侧-高新大道（滨江路）、双江变电站-银河路（正通路）排管间隔不大于50米，设置排管连接井，排管连接井内设置检修孔。2.6其它附属设施设置要求1、电力隧道所有风机井井筒采用与主体结构整体浇筑形式，地面以上风孔采用不可开启式全预制式结构，在每个风口内侧均要求加设两道热镀锌防鼠钢丝网，网格间距小于5mm。2、为避免雨水倒灌，泵站排出管道内须安装止回阀。3、电缆通道内部设置排水沟，内部底板C25碎面层应作糙化防滑处理，电缆通道坡度大于10%的段落，人行步道设置成台阶方式。4、通道边墙内设置槽式预埋件，纵向间距1.5m,双侧布置，长度根据电缆通道断面结构定；槽钢顶与上缘倒角齐，槽钢底与下缘倒角齐；槽式预埋件为热轧槽，以保证整体长期结构受力性能安全，预埋槽内具有齿牙结构（可供竖向调节），并确保沿槽道方向受力性能及与构件连接咬合性能。5、电缆通道人孔采用双层球墨铸铁五防井盖，内盖带锁。井盖荷载等级按检查井盖GB23858-2009标准执行，采用D400重型井盖（座），型号为5、补充完善不可开启式浅沟（隧道）安防系统配置原则，核实现有配置是否满足电力公司“九防”要求；执行情况：隧道段已加装智能防盗井盖，排管段加装远程无线联网防盗报警装置。6、核实不可开启式浅沟（隧道）照明、安防系统、通风（若有）、排水控制系统（若有）等设施电源设置；执行情况：在隧道外设置一台箱式变电站，为照明、安防系统、通风、排水控制系统提供电源。7、设计说明中部分设计规范名称有误，比如电力工程电缆设计规范应为电力工程电缆设计标准，并建议补充如下规范：城市电力规划规范、电力电缆用导管技术条件、交流电气装置的接地设计规范。执行情况：已在设计说明中修改补充以上规范。8、补充电缆沟接地电阻值要求。执行情况：已补充。9、设计说明中补充电力排管敷设的设计内容及要求，根据电力电缆用导管技术条件明确电力排管的环刚度参数要求，补充电力电缆井排水措施。执行情况：环刚度不小于8KN11R已在设计说明内明确。电缆井已考虑相关排水措施。10、本工程过不可开挖段路口电力排管采用16根电力管的顶管方案，建议和电力排管的拉管方案做一个技术经济比较。执行情况：由于排管孔数较多，所需管道断面尺寸较大，拉管施工无法满足相关要求，按通常做法采用顶管方式。11、明确车行道下电力井盖应采用五防井盖，并应满足地标球墨铸铁可调式防沉降检查井盖的要求。执行情况：已明确并盖相关设置要求。运检）等。参会专家及相关部门对本项目初步设计提出了审查意见，鉴于部分意见存在专业交叉，针对评审意见的执行情况，在此一并回复。1、本工程双江变两电源端分别为220KV江安河变、220KV黄水变，通道分三段，中间部分电缆通道沿用已建通道，该部分通道是否满足电力部门接头等要求？建议补充电力等部分关于通道设计的要求，明确通道电压等级是否包含220KV电缆，明确电缆接头井等设置要求，核实是否存在中间电缆排管改造电缆接头井等工程内容；执行情况：通道电压等级为IlOKV电缆，已明确接头井设计要求。2、核实不可开启式浅沟规格、尺寸。按照规范要求，电缆沟尺寸应满足全部容纳电缆的允许最小弯曲半径、施工作业与维护空间要求确定，电缆的配置应无碍安全运行，深度超过1米、双侧布置电缆支架的甩缆沟内通道的净宽尺寸不宜小于07米。若为隧道，电缆隧道通道的净宽尺寸不宜小于1米（暗挖为0.8米），电缆隧道内通道的净高不宜小于1.9米。执行情况：按照专家及电力部门审查意见，调整不可开启电缆沟尺寸，将设计BXH=I.6mX1.8m调整为BXH=I.6mX2（）m,电缆采用单侧敷设，满足电缆接头及人员通行空间要求。3、核实黄水变电站-银河路（涧槽南街）段不可开启式浅沟（隧道）是否应考虑设置排水泵站；执行情况：电缆通道规模调整之后，增设排水泵站，详见本项目排水设计。4、现有黄水变电站-银河路（涧槽南街）段不可开启式浅沟（隧道）坡度适中，采用自然通风方式，相关工作进出口高差也不大，设计应核实其进、排风口高差是否能保证足够余压使浅沟（隧道）内空气产生有效流动，如何防过热？另外，该段运维期间如何保证工作人员下井巡视、检修、电缆施放时满足有限空间作业的换风要求？执行情况：电缆通道规模调整之后，增设机械通风，详见本项目通风设计。执行情况：本项目降水详见专项设计。19、1.6mX1.8m电力沟标准横断面图与图中断面1.6mX1.9m不符，需复核，断面应标注覆土厚度使用条件。执行情况：已复核，l8m为扣除人行步道后的净高。覆土使用条件已在说明内明确。20、电力沟标准横断面图侧壁内外侧配筋相同不合理，内侧竖向钢筋及掖角斜筋可优化。执行情况：已复核优化内侧竖向钢筋及掖角斜筋。21、暗挖竖井部分示意为2.4mX27m电力通道，有误？执行情况：已复核修改。22、L6mX1.8m暗挖不可开启式电力沟掌子面网喷支护用于何种工况？1:0.5及上部直立开挖是否具有可行性需复核。执行情况：掌子面网喷支护主要用于作业间断期，为避免学子面坍塌，进行临时封闭，由于断面尺寸较小，上部开挖坡度结合类似项目设计及施工经验确定，施工期间根据掌子面稳定情况进行动态调整。23、暗挖竖井在满足使用功能要求的情况下建议尽量优化采用圆形井。执行情况：在具备施工条件的部位，优先采用圆形井。无设置圆形井条件的部位，使用矩形井。24、暗挖隧道及电力沟标准断面在接入竖井或工作井处水平向钢筋应进行加强。执行情况：按意见执行，接入段水平方向钢筋进行局部加强。25、现状燃气管线保护示意有误，管底高程应与保护挡墙基础底平。执行情况：按意见执行，调整为管底高程与挡墙基础持平。26、基坑支护安全等级应结合周边环境情况采用二三级，补充支护监测相关内容，C20素块与垫层等厚浇筑。12、不可开启式电力沟中间维护通道宽度不满足相关规范要求。执行情况：按照专家及电力部门审查意见，调整不可开启电缆沟尺寸，将设计BXH=I.6mX1.8m调整为BXH=I.6mX2.0m,电缆采用单侧敷设，维护通道宽度满足相关要求。13、核实不可开启式电力沟内部是否要设置照明、通风等电器设备。执行情况：已补充照明、通风设计，详见电气、通风专业设计。14、核实不可开启式电力沟电力支架宽度及高度能否满足IlO(220)KV电缆敷设要求。执行情况：按照专家及电力部门审查意见，调整不可开启电缆沟尺寸，将设计BXH=1.6mX1.8m调整为BXH=L6mX2.0m,电缆采用单侧敷设，电力支架宽度及高度满足电缆敷设要求。15、补充建筑结构可靠性设计统一标准、工程结构可靠性设计统一标准、基坑支护技术规程、建筑基坑工程检测技术标准等。执行情况：设计说明已按意见补充上述标准。16、补充附属构筑物结构设计的相关标准，如重要性系数、设计荷教条件、设计抗浮水位、环境类别耐久性要求等。执行情况：以上内容在设计说明内已明确。17、方案对比论证应结合现场周边环境条件进行补充分析完善，对暗挖和顶管方案进行进一步比选。执行情况：电力排管非开挖施工段，采用暗挖及顶管的原因，在文本说明内已进行详细说明，滨江路末段由于蛟龙港协调难度较大，为减少对厂区周边道路交通的影响，尽量减少工作井密度，同时满足后期电缆敷设及管理方便，采用暗挖方式施工，其余段落均采用更节省的顶管方式施工。18、暗挖段均位于地下水位以下且根据地质纵断为砂卵石透水层，应补充降水或止水措施相关设计内容。面位置及高程无冲突后方能施工。（3）成新蒲南侧高新大道（滨江路）、双江变电站银河路（正通路）排管间隔500米左右，须设置电缆接头井。接头井具体位置，需由电缆线路设计单位提供。施工前应进一步与电缆设计单位对接，确认电缆接头井的具体设置位置。（5）3米以上深基坑、施工降水等不在本次设计范围内，由建设方另行委托设计。通道内高压电缆（含支架）、消防配套设施等，由供电部门自行设计、实施。施工前应熟读各专业图纸，注意各专业的配合与衔接，合理安排施工工序，做好施工组织方案，尤其注意避免漏设各种尺寸的预埋件。本说明未尽事宜，按国家现行有关规定执行。执行情况：说明内已有基坑安全等级、监测等内容。C20素块调整成与垫层等厚。27、建议补充江安河已建电力通道施工设计图，核实新建排管接入位置，避免排管阻断未来通道。执行情况：本次设计已收集江安河通道施工图资料，并结合管探实际位置、高程进行设计。28、内径7.0米圆形工作井结构图，核实电缆通道规模标注。执行情况：已核实修改规模标注。29、建议补充高新大道（滨江路）已建电力通道设计图。执行情况：该处施工图资料已收集，接入高新大道已建通道处，已进行管探实测，依据实测资料进行设计，施工前应进一步复核。30、1.6mX1.8m浅沟的方式，检查井费用及接头井费用为2000万以上，建议改为1.6mX2.0m隧道，可取消检查井及接头井，可与老黄水隧道共用配电设施。执行情况：按意见调整，将1.6mX1.8m调整为1.6mX2.0m隧道，并增设照明、机械通风、泵站排水等设施。31、补充新老隧道接口大样图。执行情况：已按意见补充新老隧道接口大样图。四、问题及建议（1）本项目线路长，沿线条件较为复杂，施工前应进一步及核场地施工条件，对施工场地范围内的地面构筑物及地下管线等设施进行逐一复核、排查，避免对现状地表构筑物或地下管线等设施造成影响。（2）通道接入已建通道处，施工前应进一步核实现状通道的平面位置、高程、规模及内部设施情况，与设计相冲突的，应及时提出，共同解决。（3）通道接入变电站处，施工前应进一步与变电站实施方对接，核实平
