工程建设公司QC小组提高悬挑屋面板施工质量成果汇报书.docx

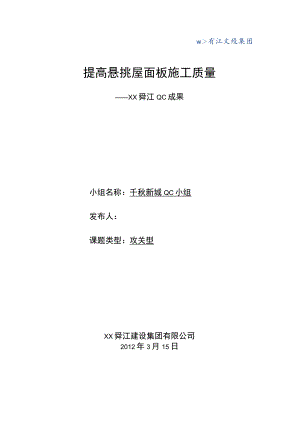

w有江文殁集团提高悬挑屋面板施工质量XX舜江QC成果小组名称：千秋新城QC小组发布人：课题类型：攻关型XX舜江建设集团有限公司2012年3月15日提悬挑屋面板施工质量一、工程概况千秋时代新城项目工程位于宿迁市宿豫区。工程共6植26+1、2横24+1住宅建筑、2横二层商业建筑以及地下一层的人防工程组成，建筑面积13(X)36.44平方米，住宅建筑最高为79.300米，目前为宿迁市已建工程中最高的住宅建筑(宿迁为设防8度半抗震区)。该工程开工日期为2010年12月20日。二、QC小组概况本QC小组于工程开工之日起，开始成立。成立目的为解决施工难点、提高施工效率、提高管理效益等。2011年3月，为解决施工中碰到的难点，本小组开始确定目标并开展活动。表1：QC小组概况及成员简介QC小组名称千秋新城QC小组课题名称提高悬挑屋面板施工质量课题类型攻关型课题注册编号SJSQ-Il-Ol小组成立时间2011.3.20小组注册号SJ-2011QC-0301活动时间2011.042012.3小组成员10人活动频次每月两次，出勤率96%QC教育时间48小时以上小组获奖情况无序号姓名性别年龄学历职称职务组内分工1力41博士高级工程师项目工程师方案制定2男44大专高级工程师项目主管总体协调3男36大专工程师项目副经理组织管理4男35高中工程师施工员施工管理5男51高中工程师质量员人员管理6力34高中工程师架子工组长外架施工7男54高中工程师木工班组长模板施工8男45初中工程师组员模板支模9男39高中工程师校班组长混凝土浇筑10男30大专助工资料员资料整理制表：刘省时间：2012年3月21日在本QC小组成立后，立即对即将开始的小组活动进行了计划安排，小组活动计划表为表2。表2：QC小组活动计划阶段活动内容时间活动次数出勤人数P现场调查、课题选择、确定目标、分析原因、要因确认、制定对策2011.3.122011.10.369D进行实施对策2011.10.42012.3.1589C检查实施效果2012.3.162012.3.1649A整理、总结、肯定成绩、提出更高要求2012.3.2049出勤率96%制表：刘省时间：2012年3月21日三、选择课题（一）课题的提出在该工程1#、3#、5#、7#楼建筑设计中，其26层大屋面（+75.350标高）有一局部外悬挑结构，该悬挑屋面外挑尺寸较大，下部模板支撑无有效支着点，按施工规范要求，外脚手架仍须高出浇筑屋面两步，该屋面的结构施工难度较大，易于产生施工质量、安全事故，因此QC小组拟以该悬挑屋面的施工作为活动的研究对象。（二）课题的确定因此我们选择“提高高空悬挑屋面现浇混凝土施工质量”为课题进行活动。四、现状调查1）施工现状简介1、该课题开始建立时，该号楼结构己施工至18层，约一个半月后即要浇筑该层楼面，因此，本小组应抓紧时间，尽快、准确、科学地完成该课题工作。2、工程施工中，外脚手架采用悬挑式型钢脚手架，每隔六层设置一道悬挑。上道悬挑架设置于22层顶面，悬挑架仅考虑恒载及正常施工荷载。3、下部外悬挑架到26层悬挑屋面时，将局部中止，悬挑屋面浇筑后，将折向从悬挑屋面外部架设。4、悬挑屋面平面布置见图1。图1、悬挑屋面建筑平面图2）确定目标为了确保本次课题的必要性和正确性，我们小组成员结合本部分施工实际,对其难点、安全性、质量性进行了调查、对比、分析。表3：目标分析评分表序号项目名称重要性安全性难度系数综合得分1悬挑模板支撑系统152外脚手架架搭设133模板安装134钢筋绑扎95混凝土浇筑9注：53分1分制表人：刘省制表日期：2011年11月3日根据表3的结果，支模架下支撑系统是本次活动最主要的攻关项目。因此本课题的目标是：确定安全稳定的悬挑模板支掌系统。五、要因确认由于高空、悬挑模板支撑系统是我项目部首次进行的施工活动，其安全、质量等均需要得到保障。QC小组召开了由公司技术中心主任、项目经理、项目副经理、项目部工程师、设计院李工、总监理工程师、甲方刘工、架子工吴军、安全员金光明、木工带班蔡同林等共18人参加了关于“悬挑屋面模板支撑系统”的专题会议，对支撑体系的质量安全隐患进行了分析，情况汇总如表、图。而后采用了调查问卷的方式对难点问题进行了归纳。调查卷向18位施工、设计、监理等人员发放，每人可选出四个施工难点问题。本次调查由刘省组织，收回了72条信息,进行整理、分析，制成情况汇总表（表3）。表4：高空悬挑模板支撑体系质量安全隐患统计表序号不合格项目频数累计频数频率累计频率1型钢安装定位误差292940.3%40.3%2预埋件定位不准225130.6%70.8%3支撑结构体系方案有误96012.5%83.3%4材料质量不合格5656.9%90.3%5型钢规格偏小4695.6%95.8%6安装焊接质量缺陷1701.4%97.2%7其它2722.8%100.0%制表人：刘省制表口期：2011年11月3日频数（个）累计频率（）图2：高空悬挑模板支撑体系质量安全隐患排列图根据以上分析，“型钢安装定位误差”和“预埋件定位误差”是悬挑模板支撑体系安全隐患的主要影响因素。六、制定对策1）确定方案设计基本原则2011年10月13日，小组成员在项目部会议室召开了第一次小组课题会议，小组成员围绕课题，采用“头脑风暴法”，集思广益对该课题模板支撑体系进行了第一次讨论。本次讨论首先提出该方案模板支撑的施工方案设计基本原则，最终确定如下的基本原则：1、该模板支撑为高层悬挑结构，悬挑部分两米多，下部无支撑，其安全施工为主要考虑因素，支模方案应为多道安全结构体系。2、施工现场不可预测因素较多，简单、实用、明了的结构体系，更易于发现问题，因而更显得安全，因此支模方案受力应清晰、明了。3、模板支撑为临时性支撑结构，其安装必须方便，同时也易于拆除。为确保此次活动顺利完成，本小组召开多次讨论会，根据前面提出的基本原则，采用“头脑风暴法”，进行列表打分，提出了三个假想方案，并对三个方案进行了评选。2）方案评选表5：悬挑屋面支撑结构体系选用表方案的分析、评估及选定表序号模板支架体系类型分析优缺点评定结果1纯悬挑型钢模板支撑体系1、结构简单、计算方便不采用2、易于施工、安装3、安全系数偏小，仅一道安全保障4、型钢截面较大，吊装易出差错2格构式悬挑梁1、安全系数大，多道安全保障不采用2、结构体系复杂、安装困难；3、拆除困难：3三角型钢牛腿支撑体系1、结构简单、实用采用2、易于施工、安装3、多道安全保障制表人：刘省制表日期：2011年11月3日对悬挑模板支架结构2011年11月16日，小组成员进行了第四次课题会议,体系的方案确定进行了最后的定型。图3：悬挑屋面模板支撑布置图七、实施对策我们对施工方案的实施及过程检查监督进行安排。I楞圾文塔 二1由潘兴成、蔡同林负责混凝土浇筑施：I由潘兴成、严金儿负责图4：施工程序及责任人员安排同时我们采取了如下一些措施和手段以确保此次施工安全、高质地完成：1、对施工班组进行仔细的交底并进行岗前教育。项目部技术人员对现场管理人员、施工人员及关键工序的工人（特别是架子班工人）进行了专门的技术安全交底，确定了施工方法、明确了施工内容，并把书面方案及图纸发给了相关人员，保证管理人员及操作人员理解无误、操作无误。2、安排专人检查进场材料并做好记录。3、每道工序完成后，均邀请监理工作人员一同前往检查，对不符合要求的内容进行返工或加固。八、检查效果效果1：通过对各工序阶段的检查，每一道工序均未产生超出规范的质量偏差,经监理人员验收均一次通过。效果2：2012年1月13日，该处悬挑屋面混凝土浇筑顺利安全地完成，浇筑过程经过现场检查、测量，监理人员、建设单位人员均认为符合施工质量标准。效果3：2012年3月15B,该处悬挑屋面拆模，监理人员、建设单位人员对现场混凝土浇筑质量进行了检查，混凝土表面元蜂窝麻面、整体光滑平整，无裂缝出现。该处悬挑屋面施工质量一次性验收合格。九、巩固措施我QC小组在本工程悬挑屋面结构施工中，根据所总结的施工经验编制了完整的悬挑屋面的施工方案，在后续的工程1#、3#、5#房悬挑屋面的施工中，将采用同样的施工方法和手段，并在过程中不断改进。十、总结和下一步打算通过本次活动，小组成员提高了个人能力，提高了分析问题和解决问题的能力，组成员加强了质量意识、团队精神。在巩固和发展以上的成果基础上，我们小组将继续努力工作，开展下一步QC活动，为企业的发展做出自己应尽的贡献。本小组下一次QC活动课题题目为：提高人防工程钢筋施工质量
