CX-160A型160kV工业X射线数字成像检测系统技术方案.docx

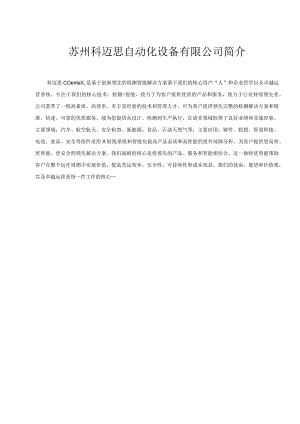

苏州科迈思自动化设备有限公司简介科迈思COenleX,是基于创新领先的检测智能解决方案基于我们的核心资产“人”和企业哲学以及卓越运营系统，专注于我们的核心技术：检测+智能，致力于为客户提供优质的产品和服务，致力于行业持续领先者。公司荟萃了一批高素质、高效率、有丰富经验的技术和管理人才，可为客户提供领先完整的检测解决方案和精准、快速、可靠的优质服务，能为您提供从设计、检测到生产执行，在诸多领域取得了良好业绩和实施经验。主要领域：汽车、航空航天、安全检查、新能源、食品、石油天然气等；主要应用：铸件、轮毂、管道焊接、电池、食品、安全等部件采用X射线系统和智能化提高产品品质和高性能的组件故障分析，为客户提供更高效、更智能、更安全的领先解决方案。我们战略的核心是将领先的产品、服务和智能相结合，这一独特优势能帮助客户在整个运作周期中实现价值，提高营运效率，安全性，可持续性和成本效益。我们的使命、愿望和价值观，以及卓越运营是每一件工作的核心CX-160A型16OkV工业X射线数字成像检测系统技术方案（技术说明部分）一、系统简介工业X射线铸件检测成像系统是我公司经过多年潜心研发的科技成果，针对国内用户而量身定制的一套多轴检测设备。系统主要由铅房、固定式直流恒电压X射线系统、X射线数字平板探测器、图像成像系统、机械系统、电气控制系统和防护及警示系统等七部分组成，涵盖了光、机、电三大类技术领域，利用X射线与成像单元相配合，能够实时观测到铸件的检测图像，从而判定内部是否存在缺陷及缺陷类型和等级，同时通过计算机图像处理系统完成对图像的存储和处理，以提高图像的清晰度，保证评定的准确性。CX系列X射线探伤机采用国际领先技术，能够长期稳定连续工作，使用寿命长，满足长期、稳定、安全、可靠的生产使用需要，固定式直流恒电压X射线系统选择了行业中最大的工业射线管制造商瑞士COMET公司的产品，X射线数字平板探测器美国PerkinElmer公司，工艺优良，质量稳定，冷却系统具有强制制冷和延时工作功能，防止X射线管内热量聚集。该系列产品拥有良好的性价比，是高效探伤工作的理想选择。作为成像系统中的最重要的部分-图像成像系统，使用的是自主开发，完全拥有自主知识产权，高分辨率、低噪声、动态范围大是其产品的主要特点，为用户提供可靠的图像信息。机械系统由输送轨道、检测平台、C型臂机构等组成。经铅门将工件放置在检测平台上，由检测平台承载工件运动到待检区域,、垂直升降、左右平移、360°旋转，可以快速的对工件完成100%检测，检测完毕后由人工将工件移送至存储位置。其中物件装夹平台是本机的一大亮点，有多工位装夹，节约了己检物和待检物的装夹时间，提高了整机的检测效率。1 .产品的设计和制造符合下列标准JB/T7788-1995工业X射线探伤机防护规则JB/T8764-1998工业探伤用X射线管通用技术条件JB/T5453-2004工业X射线图像增强器电视系统技术条件JB/T6221-2004工业X射线探伤机电器通用技术条件JB/T7412-1994固定式(移动式)工业X射线探伤机GBZl17-2006工业X射线探伤放射卫生防护标准JJG40-2001X射线探伤机GB18871-2002电离辐射防护与辐射源安全基本标准JB/T9402-1999工业X射线探伤机性能测试方法2 .产品满足JB4730-2005AB级要求。3 .设备工作环境要求(1)环境温度240；(2)环境湿度85%；(3)电网波动误差应小于10%；(4)电源为三相五线制，电源单相容量为IOkVA,接地电阻4Q,加装漏电保护和稳压装置；(5)压缩空气压力不低于0.6MPao二、整机图片1. 检测示意流程说明(1)、开启铅门，人工将被检铸件放置于检测平台上，平台移动至待检区域。(2)、铅门关闭，将C型臂调整至检测位，C型臂机构可径向倾角运动、垂直升降、左右平移和前后平移，确保图像增强器输入屏、被检工件和X射线管窗口处于同一光路上，确保对被检工件进行oo%x射线全扫描。(3)、检测完毕后，先控制C型臂归位，然后由检测平台将被检铸件输出至铅门处，人工将工件移送至存储位置。2. 适用范围3. 1工件名称：铸件4. 2检测工件参数：类型：各种铝铸件、铝镁合金铸件、铝合金铸件以及铸钢件等尺寸：满足20OminX30OmIn厚度：厚10T5mm材质：铸铁5. 3检测缺陷：铸件内部缺陷(裂纹、沙眼、夹渣、等)三、设备技术参数(一).供货设备明细与技术参数1. XRS-160/1600/2g定式直流恒电压X射线系统产地：瑞士CoMET公司型号：XRS-160/1600/2特性：瑞士COMET公司生产的高性能X射线系统，采用微处理器控制,管头和高频高压发生器都具有非常稳定的特性，4位高亮度LED显示，输出的最大电压为160KV。1.1配置与数量名称描述数量控制单元RG控制器1电源器XRP-Pc)WER-1600电子供电单元，1.6kW1阴极高压发生器XRP-Tl60K高频高压发生器，双焦点功能1阳极高压发生器XRP-Tl60A高频高压发生器1X射线管头MXR-160/26金属陶瓷带被窗X射线管，焦点2.5mm5.5mm据EN12543测定1高压电缆R28-160kV高压电缆，长度5米2冷却系统XRC-1601QW空气油冷却机组，冷却流量16Lmin11.2技术参数(1)高压1范围：20160KV,四位LED数字显示2调校:0.2KV3精度：±1%设定值±0.2KV4重复性：10VmA,min.40V在常温下5显示器分辨率:0.2KV6高压产生：二阶段级联电路7高压发生器绝缘：油(2)管电流1范围：015mA,四位LED数字显示2调校范围：标准范围：0.515mA,每级0.05mA3精度:(在常温下)标准范围：±0.2%设定值±0.0ImA于常温4重复性:(在常温下)标准范围：±10IJA微调范围：±2A(3)160KV金属陶瓷X射线管1型号：MXR-161/262管电压:OKV160KV3管电流：OmA15mAX射线系统在输出电压为160KV时(使用大焦点)，电流输出值为IOmA4额定功率：大焦点：1.6KW小焦点:0.9KW5焦点：2.5/5.5mm(据EN12543测定)6固有滤波：被玻璃窗7连接方式：法兰接头8辐射角：40°9冷却方式：油冷却(4)曝光定时器1四位LED显示器,可由磁圈刻度编码旋钮调校2拍片：每级1秒,可达10分钟每级10秒,可达99分钟50秒3实时成像:调至无穷大位置(5)油冷却器1型号：XRC-1601-OW2流量：25升/分3功率：1.6KW(6)预警时间：W30秒(7)焦点选择器以按钮选择标准或小焦点,并有符号和数字显示(8)编程操作100组参数(KV,mA,时间,焦点)由键盘输入数据2 3个自动训机程序(按停机时间,分3天内,14天内及14天以上)(9)操作摸式1模式0：手动操作2模式1：自动训机3模式2：编程操作4模式3：编程输入5模式4：遥控手动操作6模式5：遥控自动训机7模式6：遥控编程操作8模式7：遥控编程输入9菜单驱动设定模式：选择传输速率(300至960ObaUd)及操作语言(英文,德文,法文或西班牙文)；特种管头选择；预警时间；维修用的测量模式，等等(10)环境状况1工作周期：空气静止,环境温度40时100%工作2操作时温度-10至40,相对湿度于40时V90%工作3储存时：温度由25至70,相对湿度于40时95%4保护等级:IP54国际电工标准(11)安全特性1符合DIN54113标准,两组独立安全保障电路2自动系统安全电路3 X射线警报灯监察（安全保障）4安全电路门锁触点,附监察电路5外接冷却剂流量掣6连续不断自检功能及自动关机，故障显示7后热期高压电容器自动放电8系统自检功能：系统内部及外部自检功能，并将故障以文字或数字码显示于XRG控制单元9电源：230V+10%,-15%,单相，5060HZ,50A（二）,X射线数字平板探测器产地：Perkin日mer公司型号：XRD0820AP特性：Perkin日mer公司推出的最新款数字平板探测器，基于8英寸非晶硅传感器的二维光电二极管阵列，具有200微米像素尺寸，成像区域20Omm*20Omm,X射线通过闪烁屏转换为光电子并被光电二极管转化为数字信号，16位数字化信息可实现最高动态范围及对比度，使检测图像边界轮廓清晰、质量媲美胶片。XRD0820APX射线数字平板探测器具有检测速度快（非像素合并时帧速可达25fps）、可直接接收160kV的X射线直接照射等特点，被广泛应用于工业领域X射线检测。2.1配置与数量名称描述数量X射线数字平板探测器XRD0820AP1数据采集千兆网络接口1数字连接电缆30m1电源XRG-EP1系统驱动基于WindoWSXP/Windows7的系统驱动12.2技术参数面板转换屏DRZ-PLUS像素阵列1024×1024像素点尺寸200m动态范围>88db灰度等级65536(16bit)帧速度25fps200pm50fps400pm能量范围20keV-160KeV电子设备电荷放大器8128通道ASlC增益调节0.25/0.5/1/2/4/8PF共6级可设置积分时间40ms-5sADC转换16bit非线性1%(三).图像成像系统产地：苏州科迈思自动化设备有限公司型号：Cx-Software-X特性：主要由高性能图像处理计算机硬件和专用成像软件组成。CX-SOFTWARE-X为X射线数字成像系统提供了一个综合信息处理平台。特有的动态实时图像和静态降噪图像同屏显示功能，操作更加简便。CX-Se)FTWARE-X是X射线数字成像系统的图像采集与处理中心、数据存储中心、图像评定与检测报告打印工作站和远程数据传输中心。系统强大的外部电气控制模块可以直接向X射线系统、机械运动控制系统发送多种控制命令，实现成像单元与检测工艺参数和工件运动的协调工作，系统而度集成。名称工业计算机系统描述数量intel双核2.6G以上/2G内存/SATA500G硬盘巧12M1显存卡/DVD-RW,标准19”工控机箱及电源，20”高亮灰阶液晶显示器，光电鼠标和键盘等应用软件基于WindOWSXP操作系统的RG-Sc)FTWARE-Part专1业版射线数字成像信息管理系统主要由动态图像处理软件和电器控制软件组成。图像采集模块数字化采集及图像实时显示图像处理模块亮度/对比度调整、正/负片显示、图像缩放、伽马校正、浮雕、平滑、锐化、增强处理等图像显示模块动态/静态图像同屏显示，并可动态存贮和回放图像测量模块测量图像几何尺寸、位置和灰度值图像存储模块存贮为标准的t的图像格式或另存为bmp、jpg文件辅助评定模块遵循相关国家标准，可自定义的缺陷类别描述图像标注模块评定时在图像上添加文字或标注，与原始图像对应图像检索模块用于存贮图像的显示和浏览，可自动计时浏览并同时浏览评定记录录像记录模块动态存贮显示的实时图像，保存的图像分辨率高、占用空间小、查找方便系统控制模块速度设定，并可联机控制专用的运动系统和X光设备数据刻录模块与RG-SOFTWAREFart专业版X射线数字成像信息管理系统一体的刻录模块，方便数据转存、分发(四)检测机械结构和射线防护系统产地：苏州科迈思自动化设备有限公司型号：CX-160A特性：机械结构主要包括X射线防护铅房和7自由度的机械结构。电气控制系统采用手动按钮控制和基于PC的专业控制平台和视窗软件，完成各种运动控制和状态监测。结合数字化成像系统，可满足对外径60Omm、高度600mm、重量不超过30kg的各种外型工件的在线检测要求。铅房上设置铅玻璃观察窗，内部也安装了工件运动监视摄像头进行观察；并安装了状态指示灯,确保防护安全；检测工件可放置在安装有专用夹具的旋转工作台上，也可直接放置在工作台上检测。为便于装卸工件的操作，工件能随工作台能转出铅房外。4.1配置与数量名称防护铅房X光管头光栅X光管头旋转机构X光管头升降机构X射线平板探测器描述能对160KV的X射线进行可靠防护，达到国家相关标准 空间大小满足数字式X射线探测器和X射线管角度调整和 工件检测要求，含有电动铅门和射线工作指示灯 四电机驱动，可独立或联机控制安装在X光管头升降轴上，可沿转动轴旋转，旋转时与面板 安装轴面联动，保证主射线输出一直对准成像面板的中心 可与X光管头旋转机构同步升降平板探测器安装在X光管头的对面，可平动调节与X光管头 之间的距离数量1前/后方向运动组件 左/右方向运动组件 全方位旋转工作台 状态指示灯 4.2机械结构参数 工件最大重量 工件最大尺寸 X轴（左右运动） Y轴（前后运动） Z轴（升降运动） F轴（面板伸缩） Wl轴（管头旋转） W2轴（平台旋转） W轴（倾斜运动,复合） 直径40Ornm111130kg600mmx600mm行程500mm,速度可调，最大至IOmmin行程700mm,速度可调，最大至IOmmin行程600mm,速度可调，最大至Iorn/min行程100mm,速度可调，最大至Immin旋转范围±30°,速度可调，最大至5°/s旋转范围±nx360°,速度可调，最大至5转min范围30（Z轴在30Omm-60Omm时），速度可调，最大至5°/s台面尺寸（五）控制系统产地：苏州科迈思自动化设备有限公司特性：控制系统和操作部分安装在一个通用的控制柜内，采用插线连接，快捷方便。控制柜上安装的主要设备有：X射线控制单元、平板探测器控制器、计算机系统、灰阶显示器、现场监视器、控制和操作系统必须的按钮及控制器等。专用的运动控制机构通过CX-SOFTWARE-XX射线数字成像信息管理系统发送控制指令，控制电机的运动方向和运动速度。5.1配置与数量名称描述数量端子板连接运动控制单元和伺服电机控制器1电气安装机构电机驱动器、电子线路走线槽等若干伺服电机及驱动器工件进出、移动、旋转等6步进电机及驱动器控制管头光栅的开合4现场监视器彩色图像监视器1连接电缆若干1集成式一体化操作台符合人机工程学，安全的电磁特性保障15.2控制方法系统提供手动模式、示教模式和自动模式等三种系统控制方法。（1）手动模式操作者通过手动控制或计算机控制（键盘或鼠标）自由设定系统的各项参数。如：运动电机、速度、KV与mA、曝光时间等。（2）示教模式针对具体的工件，操作者通过手动控制模式选择不同的检测位置并设定最佳的检测参数，然后将这些参数按照顺序进行存储，以备自动模式调用。系统可设置100O种以上的工件数据，每个工件可设置100个以上检测位置。（3）自动模式通过调用示教模式所建立的程序，自动完成整个工件的检测过程。一个位置检测完成后，系统在进入下一个位置以前，询问操作者是否“通过”，如果选择“是”，则自动进入下个位置，选择“否”,该工件的检测过程立即终止。检测过程中，操作者可以跳过或重复某个或多个检测位置。二、其它事项a）资料与配件使用手册（含操作，安装，维修使用说明）1份电器设备原理图、电器控制接线图等图纸资料1份易损件零件图1份易损件的清单（含型号、规格及供应商的联系方法等）1份主要外购配套件使用说明书及相关资料1份设备合格证书1份装箱单1份b）人员培训设备在安装、调试过程中，我方培训需方技术人员3名，掌握设备基本原理、安装、调试、操作使用和保养维修等有关内容，直至能够对设备进行独立操作。c）技术服务及时提供与本合同设备有关的安装、调式、验收、性能测试、运行、维修等相关的技术指导、技术配合、技术培训等全过程的服务。我方派工程技术人员到安装现场进行技术服务，并负责解决设备在安装调试、试运行中发现的有关问题，服务时间为7个工作日。d）售后服务全套设备质量保证期为1年（X射线管的质量保证期为2000射线小时但不超过1年）,质量保证期内，设备因制造原因发生故障或质量问题由供方实行三包。在质保期内，供方负责修理由于设备设计制造等非需方原因造成的机器故障和更换零部件，费用由供方承担；如果由于需方原因造成机器损坏，供方也应及时协助修理和更换零部件，需方承担相应的修理和更换零部件的材料费。质保期满后，设备在运行过程中若发现问题，供方承诺在48小时内给予回复，并配合
