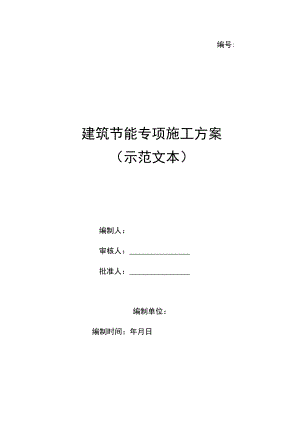

    建筑节能专项施工方案(示范文本).docx

    编号:建筑节能专项施工方案(示范文本)编制人:审核人:批准人:编制单位:编制时间:年月日1编制依据12工程概况12.1 建筑设计概况12.2 结构设计概况错误!未定义书签。2.3 机电设备概况错误!未定义书签。3施工准备13.1 技术准备23.2 材料准备24施工安排24.1 准备阶段工作24.2 施工阶段工作错误!未定义书签。4.3 竣工验收工作错误!未定义书签。5、节能工程主要施工方法35.1 屋面节能工程35.2 外墙外保温节能工程45.3 外门窗、玻璃节能工程85.4 采暖节能工程106质量要求137安全、环保措施178、成本节约措施189、分包管理181编制依据序号资料名称编号1XX绿洲XXXX楼主体及配套建设工程施工组织设计2XX绿洲XXXX楼主体及配套建设工程建筑、结构、水暖图纸3建筑节能工程施工验收规范强制性条文4规范规程建筑节能工程施工质量验收规范GB50411-20075公共建筑节能设计标准GB50189-20066砌体工程施工质量验收规范GB50203-20027混凝土结构工程施工质量验收规范GB50204-20108建筑工程施工质量验收统一标准GB50300-20119公共建筑节能设计标准JGJ134-201010图集公共建筑节能构造06J908-22工程概况2.1总体概况XX绿洲XXXX楼主体及配套建设工程位于市于洪区南阳湖街与大堤路交界处,建筑面积约112039.81m1o115、116#楼地下2层,地上32层;121#地下2层,地上33层;122#、135#楼地下1层,地上33层。,建筑高度为95.23m。工程概况详见下表:序号项目内容1工程名称XX绿洲XXXX楼主体及配套建设工程2建设单位XX长基O置业有限公司3设计单位XX建筑设计有限公司4监理单位市建都工程建设监理有限公司5要求工期418日历天6计划工期2013年9月1日开工,2015年6月20日竣工,日历天418天7建设规模112039.81m12.1建筑设计概况本项目为住宅建筑,位于冬季时间较长,且气温较为严寒的东北地区,工程主要从延长使用年限、提高供暖保温效果、使用新型材料、减少非再生能源消耗等方面达到建筑节能的目的。建筑节能以设计单位主导,严格按照公共建筑节能标准进行设计,项目部对相关方案进行优化和实施,监理单位对实施过程进行把关控制。本工程涉及的主要建筑节能的部位及做法如下:外墙:外墙采用钢筋混凝土外墙或粉煤灰空心砖外加保温层(IoO厚Bl级聚苯板),不采暖的楼梯间隔墙采用200厚混凝土墙或粉煤灰空心不专,靠室内及前室一侧贴岩棉保温50厚。屋面:屋面采用120厚钢筋混凝土面板,140岩棉。门窗:建筑外窗采用单框双玻LOW-e(LOW-E膜玻璃,5+9A+5)断桥铝合金窗,户门采用乙级防火门,外门窗洞口周边与大气接触的墙面采用30厚保温层。楼地面:地下室顶板贴岩棉保温层50厚;住宅地面采用热辐射地采暖,下铺20厚聚苯乙烯泡沫板,可充分利用热能,防止热量较大散失。水电系统:采用、保温效果较好管道保温材料,有效地利用地热资源,减少不可再生资源的消耗,同时减少热量散失。3施工准备3.1 技术准备在施工前项目部组织相关技术质量人员认真学习建筑节能工程相关规程、规范、标准,强化质量意识,建立行之有效的规范化质量管理体系,确保建筑节能工程的各项工作均处于良好的受控状态。做好图纸审查工作,做好技术交底。做好技术复测及资料整理工作。3.2 人员准备开工前做好劳动力需求计划,对专业施工队伍的项目管理人员(如质检员、安全员、施工员等岗位)要求持证上岗。根据施工情况及时增加劳动力,确保满足施工需求。工人进场后,由安全员、工程经理和技术人员组织做好安全教育和岗前培训,提高工人的安全意识、技术水平和熟练程度。3.3 材料准备根据施工图纸、工程组织安排、进度计划及场地现状布置,编制各种材料的备料计划、计划进场时间安排。无论是甲方供应还是项目采购的材料,对于影响关键线路上的施工工作,若出现材料供应可能会影响施工进度时,立即安排专人驻场,促使厂内加快材料生产,保证供应。对于需进行分阶段施工的情况,前期施工必须保证备料充足,后期控制材料用量,在性价比差别不大的情况下,优选厂商,尽量选择本地供货,确保材料供应及时,灵活的增加同种材料的供应商数量,避免出现中断供货风险。对图纸中所有的材料进行统计梳理,确定需要提前做复试和检测的材料和部位。4施工安排4.1 项目部组织机构序号职位姓名管理职责1项目经理全面负责节能施工2项目副书记负责协调和后勤工作3项目总工技术工作总负责4工程经理负责施工的人员安排和进度控制5成本经理负责节能成本控制和变更6安全主管负责节能施工安全质量控制7水暖主管全面负责水暖节能施工8电气主管全面负责电气节能施工9材料主管负责相关的材料供应4.2 建筑节能技术质量保证体系4.2.1 质量保证体系在施工过程中,项目部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程,根据本工程的特点,项目部将对以下环节作为建筑节能工程的质量控制点:4.2.1.1 建筑节能材料的检验A.建筑节能材料必须做相关性能试验满足节能、检验报告及出厂合格证,主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。4.2.1.2 制定相应技术措施,作好工序过程控制。A.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。B.对关键部位及特殊工序要责任到人,从“人、机、料、法、环”五个方面进行控制。C.做好各专业接口及预留预埋的专业检查。5、节能工程主要施工方法5.1屋面节能工程5.1.1屋面保温施工准备5.1.1.1进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料,软化系数、抗拉强度、导热系数等技术性能应符合设计要求。5.1.1.2检验批按屋面面积每100nI2抽查一处,每处102,且不得少于3处。5.1.1.3热桥部位的保温做法全数检查。5.L1.4保温隔热材料进场复检按同一单体建筑、同一生产厂家、同一规格、同一批材料为一个检验批,每个检验批随机抽取一组。屋面保温材料进行复试必须做以下几项检验:导热系数、密度、压缩(10%)强度、阻燃性。阻燃性聚苯板质量要求表观密度(kgm3)225导热系数W(m2K)0.03抗压强度(MPa)在10%形变下的压缩应力(MPa)20.1570°C,48h后尺寸变化率(%)2.0吸水率(V/V,%)1.5外观质量板的外形基本平整,无严重凹凸不平;厚度允许偏差为5%,且不大于4mm。5.1.2屋面保温作业条件5.1.2.1铺设保温材料的基层施工完成后,将基层表面清扫干净,并使之平整、干燥,经检查验收合格后,方可进行下道工序。5.1.2.2穿过屋面和墙面等结构层的管根部位,应用细石混凝土填塞密实,将管根固定。5.1.2.3保温材料的运输、存放应注意防潮,防止损伤和污染,雨季应采取遮盖措施,防止水浸或雨淋。严禁在雨天进行保温层施工。5.1.3屋面保温层施工方法干铺聚苯板保温材料,先将接触面清扫干净,聚苯板块应铺平垫稳,板之间的缝隙,应用同类材料的碎屑嵌填密实,表面应与相邻两板的高度一致,防止产生冷桥。5.1.4屋面保温层质量验收5.1.4.1屋面保温隔热工程应对下列部位进行隐蔽工程验收,并应有详细的文字和图片资料:(1)基层;(2)保温层的敷设方式、厚度和缝隙填充质量;(3)屋面热桥部位;(4)隔气层。5.1.4.2主控项目用于屋面的保温隔热材料,其干密度或密度、导热系数、压缩(10%)强度、阻燃性必须符合设计要求和有关标准的规定。检验方法:检查材料的合格证、技术性能报告、进场验收记录和复验报告。屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法,必须符合设计要求和标准的规定。检验方法:观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度。5.L4.3一般项目屋面保温隔热层敷设施工应符合下列要求:松散材料应分层敷设、压实适当、表面平整、坡向正确;板材应紧贴(靠)基层、铺平垫稳、拼缝严密、找坡正确。板状保温材料的保温层厚度允许偏差为±5%,且不得大于4mm。检验方法:观察检查,检查施工记录。5.L5屋面保温层成品保护5.L5.1在已铺好的屋面保温层上不得直接行走、运输小车,行走线路应铺垫脚手板。5.1.5.2保温层施工完成后,应及时铺抹找平层,以减少受潮和进水,尤其是在雨季施工,更要及时采取遮盖措施。5.1.6应注意的质量问题5. 5.1.6.1保温隔热层功能不良保温材料密度过大,颗粒和粉末含量比例不均匀。保温材料铺设前含水量大,未充分晾干。6. 1.6.2保温层厚度不均匀抹找平层的方法不当,压实过程中保温层被挤压。保温材料本身厚度不均匀。6.1 .6.3对保温层厚度不均匀的预防措施进场材料必须严格检验,如发现不合格品,立即退场。保温层铺设时分层施工。分层铺设时,应掌握好各层的厚度,认真进行操作。在未达到强度标准的保温层上不得行走,车辆应在运输通道上行走,如遇找平层应边倒车边操作。6.2 外墙外保温节能工程本工程外墙外保温主要采用大模内置保温板法施工,采用后粘法施工。自熄型聚苯板性能指标项目指标项目指标表观密度(KG/M3)18弯曲变形(mm)220抗拉强度(KPa)>100吸水率%(VV)W4导热系数(WM2K)0.041氧指数%230断裂弯曲负荷(N)25拉伸强度MPa0.1水蒸汽透湿系数(MGZPa2M2S)4.5尺寸稳定性()0.2-0.35.2.1后粘法保温板施工工艺流程:测量、放线一配置聚合物砂浆一裁板、拼装一模板安装一粘贴保温板5. 2. 1. 1 及伸缩缝线、5. 2. 1.2 保搅拌均匀。 间内用完。5. 2. 1.3根据建筑立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线装饰缝线等。根据生产厂使用说明书提供的配合比配制,专人负责,严格计量,机械搅拌,确配好的聚合物砂浆注意防晒避风,以免水分蒸发过快。次配制量应在可操作时外保温用聚苯标非标准尺寸或局部不规则处可现场裁切,但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过30OmnI的聚苯板。聚苯板的拼缝不得正好留在门窗的四角处。5.2.1.4聚苯板的粘贴采用条粘法。条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹聚合物砂浆。砂浆条间距40mm,条宽IOmnb砂浆条厚度810mm.粘结条平行于聚苯板的短方向,粘板加工厚度为IoOnIn1。排板时按水平顺序排列,上下错缝粘贴。聚苯板排板图5.2.1.5后粘板应用专用工具轻柔、均匀挤压聚苯板,随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的聚合物砂浆,使板与板之间无“碰头灰”。板缝拼严,缝宽超出2mm时用相应厚度的聚苯片填塞。拼缝高差不大于L5m,否则应用砂纸或专用打磨机具打磨平整。I门窗洞口1200门窗洞口网格布加强图注:1、密木板应错胃,每排板错L 2板长翻包网总宽200+紫极厚度门窗洞口洞口加强布洞口做法大样5.2.1.6设计为粘砖部位的后粘板需选用70mm厚有网无槽聚苯板,并采用机械锚固件固定,机械锚固采用6尼龙胀管螺丝,每平米锚栓数量:第16层不少于4个。当装饰檐部位局部粘砖的地方可选用无网聚苯板,并且不需要使用机械锚固。5.2.2质量验收5.2.2.1墙体节能工程应对下列部位或内容进行隐蔽工程验收,并应有详细的文字和图片资料:保温层附着的基层及其表面处理;保温层粘结或固定;锚固件;增强网铺设;墙体热桥部位处理;分项工程应以每5001000m2划分为一个检验批,不足500m2也应划分为一个检验批;每个检验批每100m2应至少抽查一处,每处不得小于IOnl2。5.2.2.2主控项目:外保温系统及主要组成材料性能应符合设计要求和外墙外保温工程技术规程JGJ144-2004等相关标准要求。检查方法:检查材料的质量证明文件、性能检测报告或型式检验报告。检查数量:按进场批次每批抽样不少于3件。用于墙体节能工程的保温材料(导热系数、密度、压缩强度)、粘结材料(粘结强度)、增强网(力学及抗腐蚀性能)等的第验应符合规范规定。检查方法:检查复验报告。检查数量:同一厂家的同种类产品,当单位工程建筑面积在20000m2以下时各抽查不少于3次;当单位工程建筑面积在20000m2以上时各抽查不少于6次。墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理,并符合保温层施工工艺的要求。检验方法:对照施工方案,观察检查。检查数量:全数检查。墙体节能工程各层构造做法应符合设计要求,并应按照施工方案进行施工。检验方法:对照设计和施工方案观察检查。检查隐蔽工程验收记录。检查数量:全数检查。墙体节能工程的施工,应符合下列要求:温材料的厚度应符合设计要求;保温板与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求;保温材料与基层的粘结强度应做现场拉拔试验。浆料保温层应分层施工。当外墙采用浆料做外保温时,浆料保温层与基层之间及各层之间的粘结必须牢固,不应脱层、空鼓和开裂;当墙体节能工程采用预埋或后置锚固件时,其数量、位置、锚固深度和拉拔力应符合设计要求;对墙体的热桥部位应按照设计要求和施工方案采取隔断热桥措施。检验方法:观察;手扳检查;检查试验报告、施工记录和隐蔽工程验收记录;抽样实测粘接强度和锚固深度、厚度采用钢针插入或剖开尺量检查。检查数量:按检验批抽样检查。每个检验批应抽查5%并不少于5件(处)。当外墙采用保温浆料做保温层时,应在施工中制作同条件试件,检测其导热系数、干密度、压缩强度、软化系数和凝结时间。检验方法:检查检测报告检查数量:按检验批抽样检查。每个检验批应抽查5%并不少于5件。墙体节能工程各类饰面层的基层及面层施工,应符合设计要求和建筑装饰装修工程质量验收规范GB50210的规定,并应符合下列要求:饰面层施工的基层应无脱层、空鼓和裂缝,基层应平整、干净,含水率应符合饰面层施工的要求。外墙外保温工程不宜采用粘贴饰面砖做饰面层。当采用时,必须保证保温层与饰面破的安全性。外墙外保温工程的饰面层不应渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时,保温层表面应具有防水功能。外墙外保温层及饰面层与其他部位交接的收口处,应采取密封措施。检验方法:对照设计观察检查。检查试验报告和隐蔽工程验收记录。检查数量:按检验批抽样检查。每个检验批应抽查5%并不少于5件(处)。5.2.2.3一般项目:当采用外墙外保温时,建筑物的抗震缝、伸缩缝、沉降缝的保温构造做法应符合设计要求。检验方法:对照设计观察检查。检查数量:按检验批抽样检查。每个检验批应抽查5%并不少于5件(处)。当采用玻纤网格布作防止开裂的加强措施时,玻纤网格布的铺贴和搭接应符合设计和施工工艺的要求。表层砂浆抹压应严实,不得空鼓,玻纤网格布不得皱褶、外露。检验方法:观察检查。检查数量:按检验批进行抽样检查。每个检验批应抽查5%并不少于5件(处)。外墙附墙或挑出部件如梁、过梁、柱、附墙柱、女儿墙、外墙装饰线、墙体内箱盒、管线等,应按设计要求采取隔断热源或节能保温措施。检验方法:对照设计观察检查。使用热工成像检查仪器检查。检查数量:按墙体检验批抽查不少于3处。施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等,应采取隔断热桥的保温密封修补措施。检验方法:对照施工方案观察检查。检查数量:按墙体检验批抽查不少于3处。墙体采用保温浆料时,保温浆料层宜连续施工;保温浆料厚度应均匀、接茬应平顺密实。检验方法:观察;按检验批进行抽样检查。检查数量:按检验批抽样检查。每个检验批应抽查5%并不少于5件(处)。不同材料基体交接处、容易碰撞的阳角及门窗洞口转角处等特殊部位的保温层应采取防止开裂和破损的加强措施。检验方法:观察、尺量检查。检查数量:按检验批抽样检查。每个检验批应抽查5%并不少于5件(处)。墙体节能工程系统抗冲击性应符合外墙外保温工程技术规程JGJ144-2004要求。检查方法:外墙外保温工程技术规程JGJ144-2004附录B第B.3节。5.3外门窗、玻璃节能工程门窗是影响热工性能的重要部位,为减少热损失,应加强对门窗安装工程的技术质量控制。5.3.1塑钢门窗的材料要求5.3.1.1塑钢门窗的规格、型号应符合设计要求,五金配件齐全,具有产品的出厂合格证、材质检验报告书并加盖厂家印章。5.3.1.2门窗进场抽样每一检验批数量(标准门窗)不应少于5%,并不得少于3橙,不足3橙应全数检验。5.3.1,3塑钢门窗应进行气密性、保温性能、雨水渗漏性及抗冲击性能的检验,其各项性能应符合设计要求和有关标准的规定。5.3.1.4对有保温要求的塑钢门窗,其保温性能应符合设计要求和有关标准的5.3.1.5聚氨酯发泡剂的性能指标符合有关标准要求。5.3.1,6附框要有可靠的强度和保温性能。5.3.2门窗施工的主要机具及作业条件5.3.2.1主要机具为塑钢切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。5.3.2.2主体结构经有关质量部门验收合格。工程之间已办好交接手续。5.3.2.3按图纸要求尺寸弹好门窗中线,并弹好室内+0.5m水平线。外窗安装前应沿建筑物全高弹窗口边线。5.3.2.4检查门窗洞口尺寸及标高是否符合设计要求。5.3.2.5塑钢门窗表面粘贴保护膜,安装前检查保护膜,如有破损,应补粘后再行安装。5.3.3门窗工程施工工艺5.3.3.1沿建筑物全高用经纬仪或大线坠引测门窗,在每层门窗处弹线标记。并逐层抄测门窗洞口距门窗边线实际距离,需要进行处理的应记录和标识。5.3.3.2门窗的水平位置应以楼层室内+0.5m的水平线为准向上反量出窗下皮标高,弹线找直。每层必须保持窗下皮标高一致。5.3.3.3墙厚方向的安装位置应按设计要求和窗台板的宽度确定。5.3.3.4门窗洞口偏位、不垂直、不方正的要进行剔凿或抹灰处理。5.3.3.5安装塑钢门窗时,采用安装的的金属零件要为不锈钢件。5.3.3.6根据划好的门窗定位线,安装塑钢门副框,用金属膨胀螺栓固定。5.3.3.7塑钢门窗与副框之间采用自攻螺栓固定,间距符合规范要求。5.3.3.8塑钢门窗框与墙体洞口的连接要牢固、可靠,固定点的间距应不大于60Omnb距框角的距离不应大于180mm。5.3.3.9塑钢门窗安装固定后,先清净缝隙中的杂物,然后进行隐蔽工程验收,合格后及时用聚氨酯发泡剂填充门窗框与墙体之间的的缝隙。5.3.3. 10推拉门窗在门窗框安装固定后,将配好玻璃的门窗扇整体按入框内滑槽,调整好与扇的缝隙。5. 3.3.U五金配件与门窗连接用镀锌螺钉,安装的五金配件应结实牢固,使用灵活。5.3.4门窗工程的质量验收5.3.4. 1外门窗工程施工中,应对门窗框与墙体缝隙的保温填充进行隐蔽工程验收,并应有详细的文字和图片资料。5.3.4.2外门窗工程的检验批应按下列规定划分:同一品种、类型、规格和厂家的金属门窗、塑料门窗、木质门窗、各种爱合门窗、特种门窗及门窗玻璃每100橙应划分为一个检验批,不足100橙也应划分为一个检验批。同一品种、类型和规格的特种门每50橙应划分为一个检验批,不足50橙也应划分为一个检验批。对于异型或有特殊要求的门窗,检验批的划分应根据其特点和数量,由监理(建设)单位和施工单位协商确定。5.3.4.3检查数量应符合下列规定:建筑门窗每个检验批应至少抽查5船并不少于3橙,不足3樟时应全数检查;高层建筑的外窗,每个检验批应至少抽查10%,并不得少于6樟,不足6橙时应全数检查。特种门每个检验批应至少抽查50%,并不得少于10橙,不足10樟时应全数检查。5.3.4.4主控项目建筑外窗的气密性、传热系数、露点、玻璃透过率和可见光透射比应符合设计要求和相关标准中对建筑物所在地区的要求。检验方法:检查产品技术性能检测报告,进场复验报告和实体抽样检测报告。建筑门窗玻璃应符合下列要求:建筑门窗采用的玻璃品种、传热系数、可见光透射比和遮阳系数应符合设计要求。镀(贴)膜玻璃的安装方向、应正确。检验方法:观察,检查施工记录,检查技术性能报告。中空玻璃的中空层厚度和密封性能应符合设计要求和相关标准的规定。中空玻璃应采用双道密封。检验方法:检查产品合格证、技术性能报告,观察。凸窗周边与室外空气接触的围护结构,应采取节能保温措施。检验方法:检查保温材料厚度。检查数量:全数检查。特种门的节能措施,应符合设计要求。检验方法:对照设计文件观察检查。检查数量:全数检查。5.3.4.5一般项目门窗扇和玻璃的密封条,其物理性能应符合相关标准中对建筑物所在地区的规定。密封条安装位置正确,镶嵌牢固,接头处不得开、裂;关闭门窗时密封条应确保密封作用,不得脱槽。检验方法:检查产品合格证、技术性能报告,观察及启闭检查。5.3.5门窗工程的成品保护5.3.5.1塑钢门窗装洞临时固定后,检查四周边框和中间框架并用规定的保护胶纸和塑料薄膜封贴包扎好,再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工,以防止水泥砂浆、灰水、喷涂材料等污染损坏塑钢门窗表面。在室内外湿作业未完成前,不能破坏门窗表面的保护材料。5.3.5.2应采取措施,防止焊接作业时电焊火花损坏周围的塑钢门窗型材、玻璃等材料。5.3.5.3严禁在安装好的塑钢门窗上安放脚手架或悬挂重物。经常出入的门洞口,应及时保护好门框。严禁施工人员踩踏塑钢门窗,严禁施工人员碰擦塑钢门窗。5.3.5.4交工前撕掉保护胶纸时,要轻轻剥离,不得划破、剥落塑钢表面。5.3.6门窗工程中应注意的质量问题5. 3.6.1门窗框不正安装前弹线找正,照线立框;正式固定前,应检验门窗框是否垂直。6. 3.6.2塑钢门窗面层污染塑钢门窗施工时要贴保护膜进行保护,施工中应注意不得损坏保护膜。7. 3.6.3塑钢门窗渗水塑钢门窗与墙体连接处要用合格的聚氨酯发泡剂;推拉塑钢门窗应设置排水孔;外窗台抹灰层应低于内窗台,避免倒坡。8. 3.6.4外表面颜色不一塑钢门窗进场要严格验收,避免色差过大;施工时注意保护面层,防止损坏,如有损坏应使用与门窗生产厂家一致的染色液体进行修补。9. 3.6.5保温浆料宜分遍抹灰,每遍间隔时间应在24小时以上,每遍厚度不宜超过20m,第一遍抹灰应压实,最后一遍应找平,并用大杠搓平。保温层表面应平整,阴阳角方正。10. 3.6.6保温浆料要严格按照产品使用说明书搅拌,搅拌好的浆料必须在允许时间内用完。抗裂层施工应待保温层固化干燥后进行。5.4采暖节能工程5. 4.1采暖系统的材料要求散热设备、阀门、仪表、管材、保温材料应符合设计要求,资料应齐全,其中散热器和保温材料还得按以下要求见证取样送检:散热器的单位散热量、金属热强度保温材料的导热系数、密度和吸水率6. 4.2采暖系统的主要施工机具及作业条件土建专业已完成墙面内粉刷(不含面层),外窗、外门已安装完毕,并已将地面清理干净;厨房、卫生间应做完闭水试验并经过验收合格。地面要平整,无杂物,平整度不大于10亳米。地面上如果设置自来水管或者电气穿线管需要提前作业,且不宜与地暖管交叉敷设。7. 4.3采暖系统的施工工艺管道安装:安装准备一干管安装一立管安装一支管安装(含分户计量装置)一封口堵洞一水压试验一管道保温一管道冲洗。地暖盘管安装:地暖盘管安装:清理楼面基层、找平f安装分水器(与支管安装同步)一铺设苯板绝热层、边角保温一铺设反射铝箔、钢丝网一敷设地暖管一与分集水器闭合一打压试验f浇细石混凝土垫层调试。8. 4.3.1管道安装安装准备管道安装前认真核对管道规格、材质与设计是否相符,按规定除锈、刷油,并将管内污物及锈蚀清除干净;管道支架按设计或标准图制作,支架安装应牢固,距离应符合国家施工及验收规范;水系统最低点设泄水阀,最高点设自动放气阀;阀门安装前进行耐压强度试验,试验方法和要求按规范规定进行;法兰盘焊接采用里外焊,法兰组对时螺栓方向要保持一致,紧固后螺栓外露长度等于1/2螺栓直径;管道穿墙、楼板处要设置套管,穿外墙装防水套管;保温管道与支架间垫防腐木托,木托厚度与保温层厚度相同。管道安装停顿时,对敞口处进行可靠封闭。干管安装安装时一般从入户管处开始操作,总管在室外端头加好临时丝堵以备试压用。将预制好的无缝钢管运至安装部位按次序排开。安装前清扫管膛,然后按照无缝钢管的焊接安装工艺进行管道安装。调整好管道设计坡度。立管、支管安装每层从上到下统一吊线安装管卡,将预制好的管道按编号分层排开,顺序安装,对好调直时的印记。管道安装时要注意,每道焊口要留设在管道井内,以便检查维修;阀门法连连接时,紧固后螺栓外露长度等于1/2螺栓直径;丝扣连接时丝扣外露2-3扣,清除麻丝,校核支管预留甩口的富度、方向是否正确。支管甩口均加好临时丝堵以备试压、冲洗之用。立管阀门安装朝向应便于操作和管理。安装完后用线坠吊直找正,配合土建堵好楼板洞。管道试压采暖系统管道安装完毕后,管道保温之前应该进行水压试验。无缝钢管试压:采暖系统竖向分为三个区,其中:1TlF为低区,12-22F为中区,23-32F为高区。低区系统工作压力为0.45IPa,试验压力为0.80MPa;中区系统工作压力0.80MPa,试验压力为1.IOMPa;高区系统工作压力1.05MPa,试验压力为1.40MPao钢管在试验压力下IOmin内压力降不大于0.02MPa,降至工作压力后检查,不渗不漏为合格。塑料管在试验压力下1小时内压力降不大于0.05MPa,然后降压至工作压力的L15倍,稳压2小时,压力降不大于0.03MPa,同时各连接处不渗漏为合格。管道保温。敷设在地沟,吊顶,管井和不采暖房间内的采暖管道均需保温。保温用离心玻璃棉导热系数入W0.043WmK,密度4590kgm3。住宅:管径=DN25DN32,=30mm,管径二DMODN200,=4Omme管道冲洗。管道安装完毕并经试压合格后,进行管道冲洗,首先进行分集水器之外主供、回水管道的冲洗,合格后再进行室内供暖系统的冲洗。应对系统反复注水、排水,直至排出水中不含泥沙等杂质,且水质不浑浊为合格。5. 4.3.2地暖盘管安装清理楼面基层、找平凡采用地辐射采暖的工程在楼地面施工时,必须严格控制表面的平整度,仔细压抹,其平整度允许误差应符合混凝土或砂浆地面要求。在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物,特别是油漆、涂料、油污等有机物必须清除干净。安装分集水器a.分集水器安装可在加热管敷设前安装,也可在敷设管道回填细石混凝土后与阀门、水表一起安装。安装必须平直牢固,在细石混凝土回填前安装需作水压试验。b.当水平安装时,一般宜将分水器安装在上,集水器安装在下,中心距宜为200m,且集水器中心距地面不小于300mm。c.当垂直安装时,分、集水器下端距地面应不小于150mm。d.加热管始末端出地面至连接配件的管段,应设置在硬质套管内。加热管与分、集水器分路阀门的连接,应采用专用卡套式连接件或插接式连接件。铺设苯板绝热层、边角保温a.绝热板应清洁、无破损,在楼地面铺设平整、搭接严密。绝热板拼接紧凑间隙IOnlnh错缝铺设,板接缝处全部用胶带粘接,胶带宽度40mm。抄标高,防止局部超高。b.房间周围边墙、柱的交接处应设边角保温带,其高度要高于细石混凝土回填层。c.房间面积过大时,以600OmnlX600Omm为方格留伸缩缝,缝宽10mm。伸缩缝处,用厚度IOnlm绝热板立放,高度与细石混凝土层平齐。铺设反射铝箔、钢丝网a.在绝热层上铺设铝箔要平整、搭接严密,接缝处全部用胶带粘接。b.钢丝网规格为方格不大于200mm,在采暖房间满布,拼接处应绑扎连接。c.钢丝网在伸缩缝处应不能断开,铺设应平整,无锐刺及跷起的边角。敷设地暖管a,加热盘管在钢丝网上面敷设,管长应根据工程上各回路长度酌情定尺,一个回路尽可能用一盘整管,应最大限度减小材料损耗。填充层内不许有接头。b.采用外径为20mmPE-RT地暖管,事先按照设计管间距将管的轴线位置用碳素笔标示在铝箔上,按管的弯曲半径28D(D指管外径)计算管的下料长度,其尺寸误差控制在±5%以内。必须用专用剪刀切割,管口应垂直于断面处的管轴线。严禁用电、气焊、手工锯等工具分割地暖管。c.按测出的轴线用管卡、尼龙扎带将地暖管绑扎在加强层钢丝网上,同一通路的加热管应保持水平,确保管顶平整度为±5mm°d.加热管固定点的间距,弯头处间距不大于30Omnb直线段间距为80OmnUe.在过门、过伸缩缝、过沉降缝时,应加装柔性套管,柔性套管长度2100mm。套管比盘管大两号,内填保温边角余料。f.在分、集水器附近以及其它局部加热管排列比较密集的部位,当管间距小于IoOnim时,加热管外部应设置柔性套管等保温措施。g.加热管出地面至分、集水器连接处,弯管部分不宜露出地面装饰层。加热管出地面至分、集水器下部球阀接口之间的明装管段,外部应加套塑料套管。套管应高出装饰面150-20Omn1。压力试验关闭分、集水器前的阀门,适当位置注入清水进行水压试验.试验压力为0.8MPa,(升压时间不宜少于15分钟)稳压Ih内压降不大于0.05MPa,且不渗不漏为合格。细石混凝土垫层浇筑a.细石混凝土层施工应遵循土建工程施工规定,优化配合比设计、选出强度符合要求、施工性能良好、体积收缩稳定性好的配合比。建议标号应不小于C15,卵石粒径宜不大于12mm,并宜掺入适量防止龟裂的添加剂。b.在地暖管系统试压合格后方能进行细石混凝土层浇筑施工,且地暧管处于有压状态下,压力不低于0.60MPa,通过隐蔽工程验收。c.细石混凝土在盘管加压(工作压力或试验压力不小于0.40MPa)状态下铺设,填充时应轻轻捣固,铺设时不得在盘管上行走、踩踏,不得有尖锐物件损伤盘管和保温层,要防止盘管上浮,应小心下料、拍实、找平。d.细石混凝土接近初凝时,应在表面进行二次拍实、压抹,以防止顺管轴线出现塑性沉缩裂缝。表面压抹后应保湿养护21d以上。养护过程中,系统应保持不小于0.40MPa。5.5配电与照明节能工程5. 5.1建筑配电与照明节能工程检验批划分及验收6. 5.1.1建筑配电与照明节能工程验收的检验批按低压配电电源;照明光源、灯具:附属装置;控制功能;调试等划分。当需要重新划分检验批时,可按照系统、楼层、建筑分区划分为若干个检验批。7. 5.1.2建筑配电与照明节能工程的施工质量验收,应符合建筑节能工程施工质量验收规范和建筑电气工程施工质量验收规范GB50303的有关规定、设计图纸等要求。8. 5.2照明光源、灯具及其附属装置的选择必须符合设计要求,进场验收时应对下列技术性能进行核查,形成相应的验收、核查记录。质量证明文件和相关技术资料应齐全,并应符合国家现行有关标准和规定。5.5.2.1荧光灯具的效率不应低于下表的规定:荧光灯灯具的效率允许值灯具出光口形式开敞式保护罩(玻璃或塑料)格栅格栅或透光罩透明磨砂、棱镜荧光灯灯具75%65%55%60%5.6.2.2管型荧光灯镇流器能效限定值不小于下表的规定:镇流器能效限定值标称功率(W)18202230323640镇流器能效因数(BEF)电感型3.1542.9522.7702.2322.1462.0301.992电子型4.7784.3703.9982.8702.6782.4022.2709. 5.3低压配电系统选择的电缆、电线截面不得低于设计值,进场时应对其截面和每芯导体进行见证取样送检。每芯导体电阻值应符合下表的规定:不同标称截面的电缆、电线每芯导体最大电阻值标称截面(mm2)20时导体最大电阻(km)圆铜导体(不镀金属)0.536.00.7524.51.018.11.512.12.57.4144.6163.08101.83161.15250.727350.524500.387700.268950.1931200.1531500.1241850.09912400.07543000.0601检验方法:进场时利b样送检,验收时核查检验报告。检查数量:同厂家各种规格总数的10%,且不少于2个规格。10. 5.4工程安装完成后应对低压配电系统进行调试,调试合格后应对低压配电电源质量进行检测。其中:11. 5.4.1供电电压允许偏差:三相供电电压允许偏差为标称系统电压的±7%;单相220V为±7%、-10%;12. 6.4.2三相电压不平衡度允许值为2%,短时不得超过4%。检验方法:在已安装的变频和照明等可产生谐波的用电设备均可投入的情况下,使用三相电能质量分析仪在变压器的低压侧测量。检验数量:全部检测。13. 5.5在通电试运行中,应测试并记录照明系统的照度和功率密度值。照度值不得小于设计值的90%;功率密度值应符合建筑照明设计标准GB50034中的规定。检验方法:在无外界光源的情况下,检测被检区域内平均照度和功率密度。检验数量:每种功能区检查不少于2处。5. 5.6三相照明配电干线的各相负荷宜分配平衡,其最大相负荷不宜超过三相负荷平均值的115%,最小相负荷不宜小于三相负荷平均值的85%。检验方法:在建筑物照明通电试运行时开启全部照明负荷,使用三相功率计检测各相负载电流、电压和功率。检验数量:全数检查。6质量要求6. 1建筑节能工程为单位建筑工程的一个分部工程,见下表建筑节能分部、子分部、分项工程表。其子分部、分项工程和检验批应按照下列规定划分和验收:6.1.1 建筑节能分部工程的子分部、分项工程和检验批划分,应与建筑工程施工
