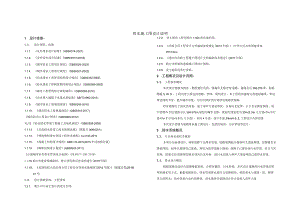

城市支路C12道路排水施工图设计说明.docx

排水施工图设计说明1 .设计依据：1.1. 设计规范、标准1.1.1. 室外排水设计标准(GB50014-2021)1.1.2. 室外给水设计标准(GB5OO132O18)1.1.3. 城市给水工程项目规范(GB55026-2022)1.1.4. 城乡排水工程项目规范(GB55027-2022)1.1.5. 给水排水工程管道结构设计规范(GB503322002)1.1.6. 给水排水工程构筑物结构设计规范(GB50069-2002)1.1.7. 城市工程管线综合规划规范(GB50289-2016)1.1.8. 污水排入城镇下水道水质标准GB/T31962-2015；1.1.9. 城市给水工程规划规范(GB502822016)1.1.10. 城市排水工程规划规范(GB50318-2017)城市防洪工程设计规范(GB50805-2012)1.L12.给水排水管道工程施工及验收规范(GB502682008)1.1.13. 市政排水管道工程及附属设施(图集号06MS201)1.1.14. 埋地塑料排水管道工程技术规程CJJ143-20101.1.15. 混凝土结构设计规范GB510-2010(2015年局部修订版)1.1.16. 砌体结构设计规范(GB50003-2011)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)1.l18重庆市建设领域限制、禁止使用落后技术的通告(2019年版)1.1.19. 危险性较大的分部分项工程安全管理实施细则(2019年版)(渝建安发(2019)27号)1.2. 设计基础资料、工程资料1.2.1. 我公司与业主签订的设计合同：1.2.2. 业主提供工程范围内1:500带状地形图：1.2.3. 市政公用工程设计文件编制深度规定(2013年版)(中华人民共和国建设部2013.04)；1.2.4. 重庆市市政工程施工图设计文件编制技术规定(2017年版)1.2.5. 我公司所做的道路施工图设计图纸：1.2.6. 业主提供的其它资料。2 .工程概况及设计范围：2.2. 工程基本概况本次设计道路为园区一期控规区内的一条城市支路C12道路。道路全长306.079米，标准路幅为20米。工程内容主要包括道路、管网、照明设计。本工程的实施将完善规划路网，带动周边地块开发，提升城市形象，为白沙园区的可持续发展提供保障。C12道路位于园区西南角，起于南环大道延伸段，自南向北延伸，止于长安路延伸段。设计范围内C12道路全长306.079m,规划为城市支路，规划红线宽度为20m(3.Om人行道+7m车行道+7m车行道+3.0111人行道)，双向4车道，设计车速20kmh-2.2.工程设计内容范围本次设计范围为道路排水施工图设计，包括沿线雨、污水管道等设计。3 .排水系统概况3.2. 片区排水现状及规划本项目为新建项目，现状道路下无排水管道，道路南侧起点接南环大道延伸段，北侧接长安路延伸段，起终点道路均已建成，现状为沥青混凝土路面；道路下已建有雨污水管道。结合片区控规，拟建C12道路规划排水坡向自北向南，雨污水均接入南环大道延伸段已建排水管道。3.3. 排水设计概况根据道路改造结合道路路幅宽度，合理布置雨、污水管道，本次设计道路雨污水管道均采用单侧布管方式。根据道路坡向，排水管道排水坡向与道路相同，坡度基本与道路一致，顺坡聿力流排水；雨水管道自北向南排放，雨水最终在道路设计终点处接入南环大道污水管道最大设计充满度管径(Inm)最大设计充满度200'3000.55350'4500.65500-9000.70210000.75 本工程排水管道均采用管顶平接。53雨水系统设计参数(1)雨水设计流量公式：Q=q+F(L/S)采用重庆市暴雨强度修订公式及设计暴雨雨型(江津区)公式进行设计计算：q=1332(1+0.880IgP)/(t+9.168P)owL/sha)设计暴雨重现期期根据室外排水设计标准(GB50014-2021)要求取值:表3.2.4雨水管渠设计重现期(年)区类型城镇演''中心城区非中心城区中心城区的重要地区中心城区地下通道和卜沉式广场等特大城市35235703050大城市25235-102030中等城市和小城市232-33510-20本次道路设计重现期取5年，内涝防治重现期取50年。 设计降雨历时：l=a+t2(min)其中,地面集水时间：tl=5(min) 管渠内雨水流行时间：t2(min)按计算确定。 综合径流系数：规划区巾=0.7。 汇水面积(F)分地块计算(ha)。(2)雨水管沟断面的计算其断面计算如下：延伸段已建雨水管道：污水管道排放与雨水一致，污水最终在道路设计终点处接入现状污水干管，最终排入下游污水厂处理达标排放。排水管线的布置断面和位置关系详见综合管网标准横断面布置图讥本次设计道路总长306m,雨水管道长约335m,管道管径为d400-d600;污水管道长约278m,管道管径为d400°3.4. 设计原则1.1.1. 合规划原则。城市排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。1.1.2. 满足需求原则。排水管道均按远期排水需求规模设计，即排水设计流量按设计范围内城市建设完成，人员及企业全部入驻后最大流量考虑。1.1.3. 满足从整体到局部的原则。道路排水设计不能单纯地从一条道路出发来考虑，从整个流域、排水分区和排水系统着手，根据其在排水系统中的位置来考虑排水设计，既要满足转输上游流量要求又要保证下游排水接口可靠。1.1.4. 足技术经济的原则。从实际出发，在满足环境保护和设计标准的耍求下，尽量利用或者改造现有的排水设施，将其整合发挥其工程效益。1.1.5. 满足现行政策的原则。认真执行和贯彻国家和地方的现行政策和规定，积极推动新技术、新工艺、新材料的应用，不得使用淘汰产品及与国家产业政策不符的材料产品。4 .上一阶段意见执行情况根据建设方要求本工程在方案基础上直接开展施工图设计，后补初设。5 .设计标准及基本参数5.1. 排水体制本工程排水体制采用雨、污水分流制。5.2. 基本设计参数雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：V=（ln）XRM×I0B：Q：污水设计流量（m's）；V：污水设计流速（ms）；A：过水断面面积（m2）；n：粗糙系数，对化学建材管取：n=0.010;R：水力半径（m）；I：水力坡度。6 .雨水系统设计6.1. 平面设计在道路起点至道路终点段，沿道路西侧车行道下新建雨水管道，主要收集道路路面及周边地块的雨水，在道路起点处雨水接入南环大道延伸段已建雨水管。预留接口：本工程位于为待建区，故设置雨水支管检查井的位置可根据现场实际情况进行微调，需保证周边建筑雨水全部出户管接入新建管道。6.2. 纵断面设计雨水管管道坡向尽量与道路坡向基本一致，并结合城市道路综合管线平面及竖向布理来考虑，能确保在设计流量范围内雨水管道流速大于0.75ms并小于5ms（非金属管适当提高）。在常规路段保证雨水管道起点覆土深度不小于1.8m6.3. 水力计算（1）控制管段水力计算如下表所示。非控制管段实际过流能力均大于控制管段，且大于不淤流速。序号计算管段汇流面积设计流量管径坡度过流能力流速重现期流数径系(ha)(LZs)(mm)()(LZs)(ms)(a)1YSlI-YSI3.62964D6(X)2011293.950.77 .污水系统设计7.1. 平面设计在道路起点至终点段，沿道路东侧车行道下新建污水管道，在距车行道边线1.5m的位置新建污水管线，主要收集地块周边污水，在道路起点处污水接入南环大道延伸段已建污水管。V=(ln)*R,23j*IosQ：雨水设计流量(m5s);V：雨水设计流速(m/s)；:过水断面面积(mD：n：粗糙系数，对塑胶管、玻璃钢夹砂管取n=0.010:R：水力半径(m)；I：水力坡度。5.4. 污水系统设计参数本次工程道路位于城市已建区，现状周边用地主要为居住和商业用地为主，另有少量工业工地，本次污水量设计采用人口指标法计算。根据城市排水工程规划规范(GB50318-2017)第3.L6条要求，污水量取城市综合用水量的70%80黯片区人口密度暂按250人/公顷，人均综合用水量采用400L/人天，本工程取80%的给水量为污水量。另外，在污水量中计入10%的地下水渗入。(1)计算污水流量：Qmax=QavexKsxKz(Ls)式中：Qmax：设计污水流量(L/s)最高日最高时污水秒流量。Qave：平均日平均时污水流量(L/s),根据综合污水量标准q计算QaVe=qx流域面积(ha)×100000/(24×3600)(L/s)q=城市综合供水量标准x80%(L/Capd)Ks：地下水及雨水渗入量系数，取1.1Kz：由于暂无入驻地块用水量资料，本次设计总变化系数参照综合生活污水量总变化系数按下表取值：污水平均日流量(L/s)5154070100200500Mlooo总变化系数Kz2.32.01.81.71.61.51.41.3(2)污水管断面的计算;其断面计算如下:Q=VXA;（3）雨水口连接管采用II级钢筋混凝土管。（4）工工程所用的排水管道材料性能指标（原料、原料性能、熔体质量流动速率分级、回用料、弹性密封圈）必须符合国家标准埋地排水排污用聚丙烯（PP）结构壁管道系统第2部分；聚丙烯缠绕结构壁管材（GB/T35451.2-2018）的要求，并具有产品出厂合格证及第三方国家检测合格证等有效证明文件。”聚丙烯（FRPP）缠绕结构壁管”A型结构壁管的外观质量及尺寸、施工及检验应符合国家行业标准埋地塑料排水管道工程技术规程（CJJI43-2010）和埋地排水排污用聚丙烯（PP）结构壁管道系统第2部分：聚丙烯缠绕结构壁管材（GB/T35451.2-2018）的要求。本工程中所标注管道大小均指管道内径。本工程中所标注管道大小均指管道内径。8.2. 接口（1）污水管道接口均采用柔性接口。（2） “聚丙烯（FRPP）缠绕结构壁管”A型结构壁管接口采用承插电热熔连接，管道承口应放在进水方向，插口放在出水方向，HDPE钢塑复合缠绕管接接口按管材提供厂家要求和相关要求进行施工。8.3. 基础（1） “聚丙烯（FRPP）缠绕结构壁管”A型结构壁管采用砂垫层基础。（2）砂垫层基础详大样图。（3）车行道下的雨水口连接管基础采用采用C20混凝土回填开挖沟槽。8.4. 检查井（1）管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔定距离设置检查井。（2）一般排水管道检查井采用预制装配式检查井，参照图集DJBT50-121；特殊排水检查井采用现浇钢筋混凝土结构。（3）检查井盖采用防盗球墨铸铁圆形井盖及盖座，在人行道上荷载等级为C250：在车行道上荷载等级为D400。爬梯采用球墨铸铁成品。（4）检杳井井盖采用具有防盗功能的井盖，井盖应有标识。位于路面上的井盖，宜与路面持平；位于绿化带内的井盅，不低于地面。人行道上井盖外观宜与人行道铺装相一致。预留接口：本工程位于为待建区，故设置污水支管检查井的位置可根据现场实际情况进行微调，需保证周边建筑污水全部出户管接入新建管道。7.2. 纵断面设计污水管管道坡向与道路纵坡基本一致，能确保在设计流量范围内污水管道流速大于O.6ms并小于5ms,污水管起点段覆土深度不小于2.2m。7.3. 水力计算序号计算管段服务面积设计流量管径最小控制坡度流速充满度过流能力(ha)(m,s)(mm)(%»)(m3s)(hD)(>is)1WS9WSl3.620.0099IMOO201.370.120.011（2）雨季流量校核本次设计分流制截留雨水量按5倍旱流污水量确定。污水管道采用雨季设计流量进行校核，采用满管流。序号计算管段服务面4R(h三,)雨季设计流量管径雨季流速的李过流能力雨季最大流速校核雨季流量校核(m3s)(mm)(ms)(m3s)1WS9-WS13.620.04954002.130.058.管材、基础、接口及附属构筑物8.1. 管材及断面形式根据2004年中华人民共和国建设部发布的建设部推广应用和限制禁止使用技术（第218号）的公告及2009年重庆市建设委员会颁发的关于重庆市建设领域限制、禁止使用落后技术的通告（第五号）（渝建发2009068号）的精神，本设计优先采用国家推广的化学建材技术。（D一般排水管道断面形式采用圆形，当管径大于260Omm时，排水管渠断面形式采用矩形断面。（2）排水管道均采用“聚丙烯（FRPP）缠绕结构壁管”A型结构壁管，管道埋深小于5.0米时采用SN8级（环刚度为8KNm2）,管道埋深大于等于5米小于8米时采用SN12.5级。（3）沟槽开挖应控制超挖。对于填方地段，填方应按道路路基要求进行，须在填方进行至管顶标高LOm之上后方可开挖管道沟槽。9.2. 地基处理（1）排水管道布置在道路路基范围内，地基处理按道路路基处理执行。（2）管道及构筑物地基承载力不小于0.15MPao9.3. 沟槽回填（1）沟槽回填时，需对称回填并分层压实。管两侧及管顶以上Im范围内采用轻夯压实,管道两侧压实面的高差不应超过0.3m.回填必须在管及结构物强度达到设计强度的90%以后才可进行。（2）槽底至管顶以上Im范围内，回填不得含有机物及大于50mm的砖、石等硬块。在抹带接口处应采用细粒土回填。（3）排水管道沟槽回填时，柔性排水管道管胸腔两侧及管顶回填上的压实系数详柔性管道沟槽回填大样图；混凝土排水管道管胸腔两侧及管顶回填土的压实系数按照给水排水管道工程施工及验收规范（GB50268-2008）第4.6条相关规定执行。排水管道沟槽回填的填料、回填方法及其他要求严格按照给水排水管道工程施工及验收规范（GB50268-2008）第4.5条相关规定执行。车行道下排水管道沟槽回填应严格按照柔性管道砂石基础及沟槽开挖断面图要求，处于路基范围内时，严格按照道路路基要求进行。（4）检查井周围的回填要求：a检查井砌体或现浇险需达到设计强度后才允许回填。b井室及井筒周围的回填应与管沟槽回填同时进行。c井室及井筒周围回填压实时应沿井室中心对称进行，且不得漏夯。D车行道下的井室及井筒周围0.5m范围内应采用砂卵石或碎石回填。（5）未尽事项按图纸及相关规范要求执行。10.施工注意事项（I）施工单位在施工前，须复核上、下游市政排水管道（沟）接入处标高，避免水接不进来和排不出去的事故发生。如测量结果与本次设计标高相冲突，及时与设计方联系，以作出调整，只有待设计方调整完后方能施工.（5）为避免在检查井盖损坏或缺失时发生行人坠落检查井的事故，根据室外排水设计规范GB50014-2006（2016版）4.4.7A排水系统检查井应安装防坠落装置。防坠落装置应牢固可靠，具有定的承载能力（2100kg）,并具备较大的过水能力，避免暴雨期间雨水从井底涌出时被冲走，本设计排水枪杳井采用防坠落网，具体做法详见大样图。8.5. 雨水口（1）本工程采用碎砌块双算雨水口，雨水算为球黑铸铁成品，本次设计按双算雨水口泄流能力35Ls原则进行计算、布设雨水口。（2）雨水口连接管管径为d300ran,以1.0%的坡度接入临近两水检查井。（3）道路竖曲线最低点及道路交叉口附近的雨水口，在实施时应调整至实际路面的最低点。道路坡度特别平缓、道路陡坡变缓坡处、立交及匝道变坡凹点处需要加密设置雨水口，以保证有效收水，雨水口低于路面4厘米。（4）雨水连接管如果位于车行道上，采用C20混凝土回填开挖沟槽。做法详大样图。8.6. 结构采用材料要求本工程所有现浇和预制混凝I:构件均采用普通硅酸盐水泥配制：钢材采用普通热轧钢筋（HRB400、HRB300）；石料采用微风化的砂岩，强度等级不下于Nu3008.7. 改造范围内废弃管网处理本次设计范围内的现状排水管网在改造后部分利用，部分废除，对于废除的排水管网如位置和标高不与新建综合管网发生冲突，则不对其进行处理，仅采用钢筋混凝土盖板将其检查井封闭即可，对于废除的综合管网如位置和标高与新建综合管网发生冲突，则将其拆除对于封堵处理的废除排水管线应加明显的标示。9.沟槽开挖及回填9.1. 管渠沟槽开挖（1）管沟槽开挖放坡坡比根据所开挖的地质岩层情况和地勘报告确定,同时应满足给水排水管道工程施工及验收规范（GB50268-2008）第4.3条的要求。排水管沟沟槽开挖要求及开挖时工作面宽度详见管道沟槽开挖断面图。1 2）开挖时如发现不良地质，则需根据有关施工规范对沟槽作支撑处理，防止垮塌事故，同时应确保周边建构筑物的安全。(12)施工中做好施工记录和资料整理，资料必须满足业主要求及国家规定。(13)排水管道必须做闭水试验，按照给水排水管道工程施工及验收规范(GB50268-2008)执行。(14)工程施工中间验收和竣工验收必须严格按照国家及项目所在地的工程管理相关法规、规定程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。(15)管道与检查井的定位原则：本次检查并坐标表为连接管道交点处的坐标，持水管由检杳井井位坐标表定位，排水检杳井之间管道按直线连接。(16)施工期间应做好现状与新建道路交接处的管线协调工作，避免出现道路竣工后反复开挖情况.(17)根据市住建委关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发(2019)10号)的要求，应加强排水管网工程质量全过程管理：施工时间应加强排水管材进场检验，加强排水管网施工质量，强化排水管网竣工验收等.(18)其余未尽事宜按国家现行相关规范和标准执行。(19)关于危险性较大的分部分项工程安全管理规定根据住建部颁布的危险性较大的分部分项工程安全管理规定及“关于实施危险性较大的分部分项工程安全管理规定有关问题的通知”，包含开挖深度超过3m(含3)而未超过5n(含5三)的基坑(槽)的土方开挖工程，属于危险性较大的分部分项工程范围。施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案。工程旅工、第三方监测、验收等都需按照危险性较大的分部分项工程安全管理规定及“关于实施危险性较大的分部分项工程安全管理规定有关问题的通知”的相关要求进行.11 .维护要求及建议(I)本工程建成后严禁雨污水管道混接。(2)排水管道应设置相应机构管理，定期检查、疏浚、维护。(3)排水管沟进口处和出口处必须设置警示标志，防止人群靠近避免安全事故发生。(4)车行道下的排水管线和检查井应严格按设计要求施工，保证沟槽回填压实度和检(2)工程正式开工前，建设单位应组织一次图纸技术交底.施工单位在施工前请认真仔细读图，若本设计图中有实际情况与设计不符之处或错漏之处，请及时与设计单位联系作出调整后方能施工.(3)如果工程现场与设计基础资料有较大出入或者有障碍物影响施工，需要变更设计的，由施工方提出，监理同意，业主发送设计变更函件给设计单位，设计方调整变更完后，施工方根据正式的设计变更文件进行施工。(4)检查井井面标高应根据实际路面标高合理调整，保持与完成后路面齐平。当井面实际标高与设计标高有较大出入时，应及时通知设计人员进行复核确认。(5)过街预留管管端用砖封堵，并作好隐蔽记录，以利于支路的管道接入。过街预理共用管沟处也应作好隐蔽记录，便于远期的穿管和接线。(6)沟槽开挖时应注意施工安全，开挖放坡坡度根据实际地质情况和地勘报告求严格按规范要求执行，防止跨塌伤人事故发生。同时开挖中必须严格注意开挖边线与周边现状建构筑物的关系，沟槽开挖不得影响建构筑物的结构安全。(7)混凝土及钢筋混凝土构筑物必须浇筑密实，不得出现蜂窝、麻面.在所有的钢筋混凝土构件上的预留孔洞、预埋套管及预埋件，在混凝土浇筑前必须由水专业的施工人员配合工作，并签署后方可浇筑，以免错漏和移位，严禁事后打孔凿洞。(8)施工过程中出现的实际问题，施工单位上报监理，会同业主、质检、设计协商处理，施工单位不得擅自处理，否则设计单位一柢不认，对施工问题的处理，应以书面签署盖章为准.(9)塑胶管道须进行管道密闭性、管道变形及沟槽回填土密实度检验，管道初始变形需要满足技术规程的要求。(10)施工前必须做好防洪工作和施工组织计划，有组织，有计划有，步骤组织施工。并组织材料进场，堆放，搞好临时排水。施工组织计划须经项目监理研究批准后才可允许进场施工。(Il)所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。排水管道插接口在安装完毕后，须进行接口的水密性试验，试验方法按照各自相关专业规范进行。查井周边回填质量达标。12 .主要工程数量表编号项目单位数；,.备注雨水工程111级钢筋混凝土管d300m120雨水口近离检杳井侧连接管2聚丙怫(FRPP)缠绕结构壁管A型结构壁管<SN8)d100m2233聚丙烯(FRPP)缠绕结构壁管A型结构壁管(SN8)d600m1164雨水检查井座15参照DJBT50-1215双算雨水口座206C20混凝土回填量mj96车行雨水口连接管回填污水工程1聚丙烯(FRPP)缠绕结构壁管A型结构壁管(SN8)d400m4682污水检查井座18参照DJBT50-121其他方工程1土石方(挖方)mj7104暂估，以实际发生为准2土石方(炮方)m,7004暂估，以实际发生为准3d600浅埋过街综合管m128注：本次设计中，检查井均为常规检查井，做法详DJBT50T21,P15页。
