地下防水专项施工方案（示范文本）.docx

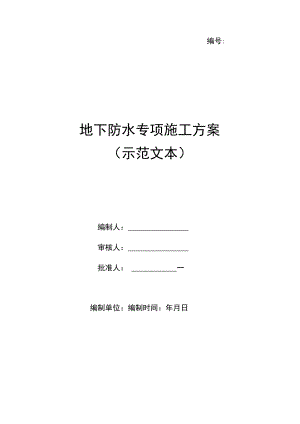

编号:地下防水专项施工方案（示范文本）编制人：审核人：批准人：一编制单位：编制时间：年月日目录1编制依据32 工程概况33 施工准备44 施工安排65 主要施工工艺和方法76 质量要求137 成品保护138 安全环保措施149成本节约管理措施14地下防水施工方案1编制依据序号资料名称编号1XX绿洲工程施工图纸2XX绿洲工程施工组织设计/3规程规范混凝土结构工程施工质量验收规范GB50204-2002（2011版）4地下工程防水技术规范GB50108-20085地下防水工程质量验收规范GB50208-20116图集地下防水图集05J27建筑防水构造图集05SJ8012工程概况本工程高层住宅地下室部分及地下车库均为钢筋混凝土结构，地下防水等级为一级，主体结构采用钢筋混凝土自防水：高层住宅地下结构刚性防水为混凝土自防水C30P8,地下车库及人防刚性防水为C30P8混凝土自防水；柔性防水采用4厚SBS改性沥青防水卷材（满粘），人防区域为1.5mm厚高分子防水卷材防水层。具体参数如下：1建筑面积总建筑面积112039.81m22建筑高度地下基底标高-10.5最深基坑10.5m3层数地下1/2层地上32/33层4结构形式基础形式CFG桩复合地基结构形式主楼:钢筋混凝土剪力墙结构地下车库:钢筋混凝土框架结构5防水类型结构自防水主楼地下室基础、外墙采用C30P8抗渗混凝土车库地下基础、外墙、顶板采用C30P8抗渗混凝土防水材料底板：单层4mm厚SBS改性沥青防水卷材；50厚C20细石混凝土保护层。外墙：单层4un厚SBS改性沥青防水卷材（人防区域为L5mm厚高分子防水卷材60厚聚苯乙烯泡沫塑料板保护层。地下室顶板：4mmSBS高聚物改性沥青防水卷材。6工期安排随地下室土方开挖及垫层施工进度施工3施工准备3. 3.1工、料、机准备4. 1.l混凝土自防水人工、材料及机具准备（1）材料准备序号部位混凝土标号混凝土用量备注1筏板（5个区域）C304820m3P82构造板C303240P83外墙C301330P8（2）人员准备1）根据混凝土连续浇筑时间长短及混凝土浇筑量的大小，合理配备足够的工人，必要时考虑分班轮流作业。混凝土振捣工为熟练的振捣手，安排电工及机修工跟班作业，另外安排钢筋工及木工跟班作业随时解决因混凝土浇筑造成钢筋或模板的位移问题。2）浇筑混凝土时，需派专人进驻搅拌站，监督搅拌站拌制混凝土时所使用的沙石料，水泥，粉煤灰及添加剂的用量的准确性。3）浇筑混凝土时，搅拌站必须派遣调度员进驻工地现场，以方便施工现场随时与搅拌站取得联系。4）项目部安全、技术、质检严格监督施工过程，及时制止不正确的行为。（3）机具准备混凝土浇筑前，对料斗、振动棒、混凝土泵等机具设备按需要准备落实。准备好手推车、铁锹或者滑槽以备局部存在的盲区混凝土浇筑。对易损机具，应有备用。所用的机具均应浇筑前进行检查和试运转，同时配有专职技工以便随时维修。详见下表。混凝土浇筑机械表序号设备名称型号数量单位功率1臂泵臂长56m1台2臂泵臂长46m1台3插入式震动器RlO6台1.5KW3.1.2卷材防水。（1）材料准备：本工程防水材料由建设单位提供的4mm厚SBS高聚物改性沥青防水卷材（地卜室及地下车库外墙），人防部分为高分子防水卷材，卷材必须具有合格证、检验报告、防伪标志等（若不具备以上条件，不得接受其产品），卷材幅宽为1米，每卷卷材长10米。具体性能表如下：胎基聚酯胎4mm(3mm)可溶物含量（g肝）>2900(2100)不透水性压力（UPa）0.3保持时间（min）120min,不透水拉力（N5cm）纵向2800(450)横向断裂延伸率（%）纵向240横向低温柔度（0O柔性低温-25°C,裂纹(2)主要机具准备:机具名称规格数量用途棕扫帚普通10把清理基层钢丝刷普通10把清理基层或套管扁铲或铲刀10把清理基层羊毛滚刷10把涂刷基层处理剂剪刀普通5把裁剪卷材壁纸刀普通20把裁剪卷材彩色粉袋4个弹基线用磨光机和砂轮各10个用于打磨阳角钢卷尺5米5把度量尺寸皮卷尺30米或50米2把度量尺寸汽油喷灯3升10把烘烤卷材用封闭式手提汽油桶4个喷灯加汽油用手持压滚40*250mm4把用于滚压卷材灭火器5个消防3. 2作业条件(1)防水材料见证取样复试合格，基础底板四周防水导墙砌筑检验合格。(2)防水施工前基层表面必须保持干燥，含水率不大于9机检查方法：用52的防水卷材干铺基层表面，且卷材四周密封严密不得留有缝隙，静置4小时后，掀开检查覆盖卷材表面无出现水印则证明基层表面已经干燥。(3)基层表面平整、无空鼓、开裂、起砂等缺陷；阴阳角全部做成半径为50mm的圆弧形，检验合格。(4)项目测量人员放好后浇带、周边、窗低跨变化部位的线。3.3技术及施工管理(1)技术人员应对设计图纸进行认真的阅读，明确各部位抗渗混凝土的强度等级、浇筑尺寸、浇筑标高，防水的做法等，如发现图纸中有不明确事宜，在施工前向设计人员提出，由设计人员进行确定。(2)根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的防水施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。(3)施工前向施工队进行详细的交底，使其明确各部位的施工做法、关键部位、操作工艺、施工要求等。4施工安排4.1 项目管理组织结构项目经理项目总工工程星I-I技术室II材料室I-I成榷I-I安全室防水施工队序号职务职责1项目经理总负责2项目总工技术总负责3工程经理工程总协调4安全主管安全及动火管理5技术室防水方案编制及防水技术交底及配合材料验收6工程室防水施工现场协调7材料室检查验收甲供防水卷材4.2劳动力组织计划、备料计划4.2.1备料计划：位置SBS改性沥青防水卷材地下室底板28000地下车库顶板24500地下外墙6000合计（舟585004.2.2.卷材防水劳动力组织计划：工种施工裁剪卷材运输人员劳动力人数25554.3施工方法本工程地下防水卷材使用4mm厚SBS高聚物改性沥青防水卷材，施工采用热熔法。4.4 施工工期安排2013年8月15日开始施工，2014年6月20日完成。5主要施工工艺和方法5.1 混凝土刚性自防水地下室混凝土刚性自防水，采用预拌混凝土，包括基础底板及地下室外墙混凝土强度等级为C30P8级抗渗、主楼地下室结构混凝土强度等级为C30P8级抗渗。5.1.1 对预拌混凝土的技术要求(1)配合比：搅拌站须按照搅拌站试验室提供的混凝土配合比进行混凝土的生产，保证混凝土的强度、抗渗等级达到设计要求。(2)坍落度：混凝土的坍落度控制在160土20mm。(3)初凝时间：混凝土的初凝时间控制在3-5小时左右。(4)混凝土供应速度：搅拌站必须保证混凝土能够均匀、连续供应，在浇筑过程中不得出现断档，也不得有多辆罐车同时到场，造成积压，具体每次混凝土浇筑施工时，按工地项目部要求的供应速度保证供应。(5)每次浇筑前搅拌站先送2m3左右的同混凝土配合比的无石子水泥砂浆，一方面用于洗(润)泵管，另一方面用来墙柱等根部的施工缝接茬处理。(6)每次混凝土浇筑施工，第一辆罐车到场时，搅拌站必须提供混凝土配合比申请单、配合比通知单、混凝土开盘鉴定等资料，否则工地有权拒绝浇筑，每车随车提供预拌混凝土小票。(7)混凝土浇筑完后30天以内，搅拌站必须提供预拌混凝土合格证、混凝土抗压强度报告等资料。(8)每次浇筑时，搅拌站必须有至少一名调度员在现场指挥，所有人员必须听从项目部的指挥，否则项目部有权责令其退场。(9)混凝土到场后，试验人员对混凝土进行坍落度及保水性等检查，如发现不合格或不适于泵送，试验人员有权要求退货或做它用，不得用于工程本体中。搅拌站应根据实际情况及时调整配合比。(10)若混凝土从出机到到场的时间超过初凝时间，不论外观检查如何，均视为不合格，不得用于工程本体中。5.1. 2混凝土浇筑的一般要求(1)控制混凝土进场时间，保证混凝土浇筑的连续性，必要的间歇必须在初凝时间内，严禁出现施工冷缝。(2)混凝土自由倾落高度不得超过2m,当自由倾倒高度超过2m时应采取串筒或溜槽降低混凝土的自由下落高度，以防混凝土分散离析。(3) .浇筑墙体混凝土前先浇筑3-5cm厚同配比砂浆。(4) .浇筑混凝土时应分层分段连续浇筑，浇筑高度应根据结构特点、钢筋疏密决定，一般为振捣作用长度的L25倍，最大不超过50cm。(5)使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀密实。振捣棒移动间距不大于振捣棒有效作用半径的1.25倍，振捣棒有效作用半径取380mm,振捣间距为560mm。振捣上一层时应插入下层5cm,以消除两层间的接缝。(6)浇筑混凝土应连续进行。如间歇，其间歇时间应尽量缩短，并应在下层混凝土凝结前，将上层混凝土浇筑完毕,超过5小时按施工缝处理。5.1.3底板混凝土浇筑(C30P6)(1)本工程基础底板厚度为150Onmb整体斜面分层法进行浇筑，每层浇筑厚度不超过500mm,用插入式振动器捣固密实，防止漏振，应在水泥初凝时间内浇筑完成。断面国斜茬，以便于与新浇筑的混凝土接茬。浇财向:.4.，.T,.二.,浇筑示意图1一分段线2已浇筑混凝土图1底板混凝土浇筑示意图5. (2)本工程地下车库及其他楼座底板混凝土采用混凝土泵进行浇注，汽车泵配合。6. 1.4外墙混凝土浇筑：主楼地下室外墙混凝土为C30S6抗渗，地下车库外墙为混凝土为C30P6抗渗。(1)对于穿墙螺杆，在穿外墙螺杆中间部位焊接止水片，如下图所示：图2地下室穿墙螺栓止片安装示意图(2)地下室外墙混凝土采用分层浇筑、振捣，每层浇筑高度不超过50Onlin(用自制标识杆控制每层浇筑高度)。6.1. 5地下室外墙施工缝：地下室外墙混凝土施工须满足地下防水要求(参见地下工程防水技术规范GB50108-2008和地下防水工程施工质量验收规范(GB50208-2011).(1)水平施工缝：底板上返300处沿外墙周圈居中设置止水钢板，墙顶水平施工缝应弹线切割平直，剔除表面浮浆、松散混凝土块、软弱混凝土层，表面露出石子即可。墙体（2）垂直施工缝：由于施工面积很大，地下室外墙不能次浇筑完成，故在后浇带位置留设垂直施工缝。（3）施工缝处理：水平施工缝浇灌混凝土前，弹线切割平直，剔除表面浮浆、松散混凝土块、软弱混凝土层，表面露出石子，先铺净浆，再铺30-50mm厚1：1水泥砂浆。5. 1.6混凝土养护（1）底板混凝土施工为大体积混凝土浇筑，采用覆盖塑料薄膜养护，控制混凝土表面和内部温差不得超过20°C；（2）养护管理：抗渗混凝土养护时间不少于15天。施工队派专人养护，填写养护记录。在浇筑完成、底板表面压实抹平之后，且混凝土强度达到L2Mpa（做同条件试块测抗压强度）以后，方可上人进行下道工序，养护人员负责看护对混凝土成品保护负全责。（3）墙体拆模后，要仔细检查混凝土外观质量。外墙拆模时要随拆模随刷养护剂。5.2主楼地下室、地下车库底板卷材防水5.2.1施工工艺：100厚C15混凝土垫层一20厚水泥砂浆找平一刷基层处理剂一遍一节点附加层处理一铺设4unSBS高聚物改性沥青防水卷材一对接口密封处理一验收。（1）水泥砂浆找平：基层表面应平整、光滑、无松动，对于残留的砂浆或突起物应以小平铲削平，基层表面做20厚水泥砂浆找平层，不允许有凹凸不平及起砂现象，阴阳角抹成圆弧形，圆弧半径为50mm。基层允许潮湿基面无明水即可。（2）基层处理剂：基层处理剂冷底子油搅拌均匀，用滚动刷将其均匀刷在基层上，厚度3-5mm为宜，以不透底为准。涂刷冷底子油的时候，宽度应比卷材的长、短边各宽出300mm,并在涂抹过程中注意保证平整度。（3）节点加强处理：对所有结构阴阳角等转角处增做一层卷材作为附加层，附加层宽度为500mm,两边均匀搭接25Omnb将防水卷材铺贴在已涂水泥胶浆的基层上，卷材平整、无空鼓，检验合格后方可进行下道工序。（4）铺设规定：卷材铺贴时保证卷材长边方向与结构长边方向一致，铺贴时先平面后立面。（5）搭接宽度：长边接为100mni,短边搭接100mm。相邻防水卷材搭接接头相互错开1/3T/2L及大于500mm（L为防水卷材宽度）。在立面与平面的转角处，卷材的接缝应留在平面上，距立面不小于600mm o阴角组体图卷材阴角裁剪配件阳角附加层图阳角成型图卷材阳角裁剪配件图4卷材防水附加层裁剪示意图(6)先做一样板，经监理检验合格后，展开大面积施工。(7)铺贴防水卷材：本工程地下防水卷材采用热熔法施工时，相邻卷材的短边搭接不小于IOonInb长边搭接不小于10mm；相邻卷材接头部位错开500mmo(8)立面铺贴卷材甩茬：电梯井、集水坑、地下室防水导墙为页岩砖砌筑24OmnI,防水面做抹灰处理。卷材留设60Onlnl接头长度，以与将来外墙立面防水卷材搭接连接。对于该段防水卷材甩头，虚铺于保护墙上平面，并彩条布，上砌筑两片砖临时保护墙进行保护。5.2.2防水导墙配置如下：底板顶部标高+0.100SBS高聚物改性为青防水卷材W-5240Em防水稔导堵设计垫层顶部标高/图5防水导墙配置图(1)接口密封处理：卷材长短边采用搭接，搭接宽度为100mln；搭接前，先揭除接缝部位两幅卷材粘结面的隔离膜，然后粘结严密；若搭接部位被污染，需先清理干净；(2)接口密封：管道包裹部位用专用密封膏密封严密，其它搭接缝密封同卷材搭接密封处理；(3)防水层验收：卷材施工完毕，经施工队自检合格后，报项目部质检验收。合格后，交结构队进行下道工序；(4)防水保护层施工：浇筑50厚C20细石混凝土保护层找平。5.3地下车库外墙卷材防水5.3.1外墙卷材防水工艺流程：基层处理一刷基层处理剂一附加层施工一铺防水卷材一封边隐检验收一防水保护层(30厚聚苯乙烯泡沫塑料板)一肥槽回填5.3.2基层处理：(1)地下室外墙突出墙面的部分用扁口塞子剔除，用磨光机打磨至与外墙面平齐，拉片外露部分均涂刷防锈漆。(2)模板拼缝处混凝土错台用磨光机打磨平整，麻面、气孔用1：2.5水泥砂浆抹实压光，将外墙面上附着的砂浆疙瘩等杂物清除干净，保持外墙面牢固、平整、清洁、干燥，无空鼓、裂缝。(3)外墙阳角用磨光机打磨出圆弧角，半径不小于50Inn1；墙面及底板的阴角清理干净后用1：3的水泥砂浆抹出圆弧角，半径不小于50nm°(4)出墙面的管根用1：3水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要处理到位，防止遗漏。(5)墙面顶部防水收头向上卷50Omnb阴阳角部位抹成圆弧角o(6)将原防水导墙上部临时保护墙及压顶拆除，以备防水卷材向上接茬。3.3冷底子油涂刷、附加层施工、铺贴防水卷材施工同“底板卷材防水”中的相应部分。3.4卷材铺贴要求：地下室外墙采用卷材防水，不得空鼓。卷材搭接宽度：长、短边搭接均要求不小于100mm。相邻防水卷材搭接接头相互错开1/2L,即500mm(L为防水卷材宽度)。外墙防水卷材粘接示意图如下所示。外船水卷搬谶烟图6地下室外墙防水卷材做法5.4后浇带施工5.4.1施工后浇带在垫层施工时，做好其底部施工；5.4.2在底板及外墙后浇带基础（顶板后浇带）顶部做防水附加层，防水附加层宽度为1300三,搭接宽度为100mm；5.4.3后浇带采用提高一级的补偿收缩混凝土浇筑。5.4.4地下室及车库底板和外墙后浇带施工见下图底板钢筋后就凝土钢板止水带图7地下室及车库底板和外墙后浇带施工示意图5.4.5地下室及车库顶板后浇带施工见下图3Ia声娥孙IaJ08200f防水附加层图8地下室及车库顶板后浇带施工示意图5. 5.防水施工作业条件5.5. 1防水材料原材合格证等资料齐全、有效，卷材经现场取样复试合格后方可使用。5.5.2施工前认真审核图纸，熟悉防水工程施工方案，并进行技术交底。5.5.3地下防水工程必须由专业队施工，操作人员持证上岗。5.5.4铺贴防水层的基层必须按设计、规范要求施工完毕，并经养护后干燥，基层应平整、牢固，不空鼓开裂、不起砂。5.5.5阴(阳)角部位抹成圆弧形，圆弧半径为50mm(IOmm)<,5.5.6防水施工用材料均为易燃品，因而要准备好相应的消防器材。5.5.7弹线：冷底子油涂刷完毕12小时后，手摸不粘时即可用红粉弹线，弹线时考虑卷材搭接、接头位置等。5. 5.8卷材施工完毕后，报监理、质监站、人防站等验收，验收合格后方可进行下一道工序。6质量要求5.1 防水施工质量保证措施(1)在施工前，厂家提供防水材料备案证明的相关文件、材料检验报告、使用说明书及防伪标志等资料，由项目技术负责人查验整理。(2)材料进场后必须进行现场见证取样匏试合格后方可进行施工，由项目试验员负责。(3)卷材堆放时不得平放，必须立放，同时用塑料布覆盖。(4)涂刷冷底子油时，选择在无风天气进行，避免尘土污染。由防水施工队队长负责。(5)热熔法施工的环境温度不能低于IOC。(6)卷材施工时，需先做样板，样板须经技术人员检查附加层、搭接长度、搭接位置合格后，方可进行粘贴大面积施工。由项目质检员负责。(7)施工时选择在每天上午8：00-下午6：00之间进行，避开潮气的影响。如遇5级以上的大风、雨雪天气停止施工，并对已作好的防水层进行覆盖保护。由防水施工队队长负责。(8)卷材铺贴完毕后施工队进行自检，然后由项目质检员和技术人员进行核验，最后报监理工程师验收。(9)加强过程控制，每道工序前必须经各级质量、技术人员检查验收，同时作好隐检记录及质量评定记录。5.2 卷材防水施工质量标准6. 2.1主控项目(1)卷材防水层所有卷材及主要配套材料必须符合设计要求。(2)防水卷材层及其转角处、变形缝、穿墙管道等细部做法均需符合设计要求。7. 2.2一般项目(1)卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧型。(2)卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。(3)侧墙卷材防水层的保护层和防水层应粘结牢固、结合紧密、厚度均匀一致。(4)卷材接茬宽度的允许偏差为一IOmn1。7成品保护(1)地下防水卷材预埋的管道，在施工中不得碰损和堵塞杂物。(2)卷材防水层铺贴完毕后，应及时做好保护层，防止结构施工碰损防水层；外贴防水层施工完后，及时贴好防护聚苯板。(3)卷材平面防水层施工，不得在防水层上放置材料及作为施工运输车道。(4)防水保护层未施工前,严禁任何穿硬底及带钉子鞋的人员进入施工现场，以免破坏防水层。(5)冷底子油未干透之前，禁止任何闲杂人员进入现场。(6)浇注混凝土保护层时，所用的手推车等直接接触防水层的铁件，必须用橡胶垫包扎好，避免破坏防水层。一旦发现破损，立即进行返修，否则不得进行保护层施工。(7)底板浇筑细石混凝土保护层时，不得直接将混凝土倒在防水卷材上，应先卸在胶合板上在铺开,以后可卸在先卸的混凝土上，在扩大摊开混凝土作业面。8安全环保措施8.1安全措施(1)施工现场严禁烟火，且必须备有消防器材。(2)操作人员应戴安全帽、穿工作服、工作鞋进入施工场地。(3)防水涂刷施工时，操作人员应带必要的防护措施：如：眼镜、手套等保证安全施工。(4)如果施工时，浆液碰上皮肤，先用大量肥皂水冲洗，洗净后敷上油酯管即可。(5)施工中要避免浆液溅入眼中。若溅入时，应用湿润的脱脂棉浆液蘸出后用清水冲洗，并立即请眼科医生治疗。(6)施工过程中使用过的工具及设备，须及时用二甲苯冲洗便于下次使用。(7)产品保存时要密封、防潮。存放时应保持通风、干澡、防止日光照射，并远离热源火源，存放最佳温度为10-30。(8)施工现场必须保证通风良好，防止因防水材料挥发而发生中毒事件。8.2环保措施(1)防水材料以及防水施工所用的稀料、汽油等易燃、易爆品必须设专门的库房保管库房内严禁人员住宿，库房应远离生活区，要求室内温度不宜过高，通风良好，悬挂“严禁烟火”的警示牌，并配备足够数量的灭火器等消防设备。(2)搬运防水材料、稀料和汽油等要轻拿轻放，严禁扔放，避免摔坏包装罐体造成泄露(3)防水材料、稀料和汽油在堆放时要求码放整齐，按类堆放，堆放高度不宜超过三层，避免最底部的包装罐受压破裂，造成外溢。(4)防水操作人员进场严禁携带火种，严禁在施工现场吸烟或进行其他明火作业。(5)防水施工过程中的废弃物严禁随意丢弃，必须统一交到垃圾站(有毒有害不可回收)进行处理。9成本节约管理措施(1)认真熟悉图纸，准确提出各部位的材料计划，避免材料的浪费。(2)现场卷材等物资进场后，按要求妥善保存，避免材料损坏和影响使用性能。(3)现场施工抓好配料工作，长短搭配，小块卷材合理使用，减少浪费。(4)推行限额领料制度，按部位、规格、数量、限额领料。(5)严格按照技术交底施工，确保施工质量，避免因质量不合格造成返工。(6)选用综合管理能力强的防水施工队伍、制定合理的施工方案、建立及时全面的质量检查控制体系，避免施工交叉和干扰，确保施工工期、质量一次到位，节约人工费和材料费。(7)做好成品保护工作。
