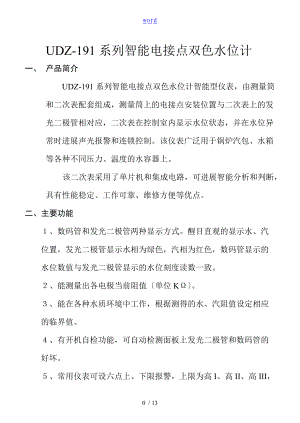

wordUDZ-191系列智能电接点双色水位计一、 产品简介UDZ-191系列智能电接点双色水位计智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进展声光报警和连锁控制。该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。该二次表采用了单片机和集成电路，可进展智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。二、主要功能、数码管和发光二极管两种显示方式。醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。、能测量出各电极当前阻值单位K。、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。继电器均为常开触点输出供外接使用。、 有420mA信号输出。、 采取了抗干扰措施，能克制线路多，传输距离长带来的各种干扰。、 UDZ191A有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位两小时以上，UDZ191无备用电源，用户可选项，选用请在合同中注明。三、技术参数、工作电压：220V+22V、50Hz 。、二次表工作环境温度：-1045，相对湿度85% 。、继电器输出结点容量：220V、3A 。、整机功率：10W 。、二次表开孔尺寸：宽X高=76mm×151mm 。、工作时间：连续运行。四、测量筒的结构和功能、 工作压力：022Mpa 。、 工作温度：0540 。、 测量筒中心距:670mm或按用户要求制造。、 零水位线正常水位至水管中心线距离335mm或按用户要求制造。、 测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。、 测量筒外形尺寸：高×长×宽中心距298×370×290、 测量筒的结构组成，见图一，其各功能如下：（） 汽连管与锅炉上部汽相局部相连接。（） 水连管与锅炉下部水相局部相连接。（） 排污管在清洗测量筒时排污用。（） 电极用于检测水、汽位置。本产品采用压入式电极，其性能如下：a. 工作压力34Mpa;工作温度650;绝缘电阻>148M。b. 型号：TG31812-115。c. 规格：17×12×115。（） 连接型式：采用焊接，水、汽、排污连管均为28×5/20G管。假如法兰连接请用户提供法兰标准、通径、压力等级数据；如需配对法兰需提供锅炉水、汽连管的外径与壁厚。或按用户要求制造。五、 工作原理由于水和汽的导电性能差异极大，以发电厂锅炉汽包为例，一般水阻在几十，汽阻在以上，测量筒的作用就是将水位的上下通过电接点阻值的变化，转换为电信号送至二次仪表进展运算和逻辑判断，最后以发光二极管和数码管准确显示水位值。电接点传感器多路开关电路AD单片机显示局部键盘局部6路报警420mA输出图二工作原理如图二所示，多路开关电路将各点电接点的电阻值信息分时选通，转换为电压信号送至A/D转换器，变成数字量，由单片机采样后，经运算得出相应的电阻值和预先设置的临界值进展比拟。大于临界值的接点，处于汽中，CPU通过I/O电路使发光二极管显示红色；小于临界值的接点，处于水中,如此显示绿色，红绿交界处即为水位，同时数码管直接显示水位值。六、 安装和操作使用1、测量筒和电极的安装与维护1测量筒必须垂直安装。2测量筒和被测容器用汽水连通管相连接，中间安装满足容器压力、温度的阀门，以便更换电极。3电极安装时，需在螺纹处涂上少许石墨油，密封平面处垫上紫铜垫片，缓缓压紧到不渗漏为止，出厂时电极已安装好，并经水压试验合格。4运行中，测量筒应定期排污、清洗，防止电极结垢，从而延长使用寿命，确保测量准确可靠。5电极与二次仪表连接时，按图三接线，导线与筒体壁应保持一定距离。图三 电接点与二次仪表接线图2、UDZ-191系列智能二次仪表的安装使用1前后面板说明：见图四前面板各项功能说明如下：a、数码显示用数字显示水位值，与模拟显示对应。b、模拟显示由红、绿双色发光二极管模拟显示水位高度。c、水位刻度由一组数字组成，指示水位值。d、高报警灯 当水位达到上限位置时,该红灯发光示警。e、高报警灯 当水位达到上限位置时,该红灯发光示警。图四 前面板图f、高报警灯 当水位达到上限位置时,该红灯发光示警。g、低报警灯 当水位低于下限位置时,该红灯发光示警。h、低报警灯 当水位低于下限位置时,该红灯发光示警。i、低报警灯 当水位低于下限位置时,该红灯发光示警。j、设定键 与其它键配合使用完成显示与设定，后面板的设置开关处在设置状态时，按设定键数码管显示为水、汽临界值标识符，为水、汽临界值此时，按增加或减少键每按一次递增或递减10；按消音键同时按增加或减少键如此每按一次递增或递减100可完成水、汽临界值的设定；再次按设定键，数码管显示，高报警灯亮，发光二极管点亮指示报警点位置，此时可按增加或减少键改变报警点位置，其它报警点设置方法同上；后面板的设置开关处在工作状态时，按设定键，如此依次显示测得电接点阻值。k、增加键增加临界值与改变报警位置。l、减少键减少临界值与改变报警位置。m、消音键消除报警音与配合增加、减少键使用。2后面板说明：见图五后面板各项功能说明如下：a、备用电源正常工作时，开关打向“接通位置，电网断电，备用电源自动供电。仪表不使用时，须把开关打向“断开位置，防止备用电源过放电，损坏充电电池。b、设置开关与设定键配合使用。正常工作时应处在“工作位置。图五 后面板图 c、CDI-J-2525芯插座，与电源与继电器输出接点连接。接线如下表：序号1325122411231022921820719618114内容高继电器输出高继电器输出高继电器输出高继电器输出低继电器输出低继电器输出低继电器输出低继电器输出交流220V电源注：常用的六点报警二次表，高、低空着。 d、 CDI-J-3737芯插座，与电接点与筒体连接，输出420mA信号。接线如下表：序号11922242023、237内容接A1A19电极接信号输出(+)接信号输出(-)接筒体外壳空 注:参见前面图三(电接点与二次仪表接线图)3UDZ-191系列二次表的操作和使用a、正确设定临界值仪表安装完毕，接通电源后，先测水、汽阻值，根据现场的水、汽阻值，设定临界值。例：测得水阻150K以下，汽阻是990k，如此临界值设在300k左右比水阻大，比汽阻小。详细操作见前面板相关说明。b、修改报警点位置用户可根据需要，自己修改报警位置。详细操作见前面板相关说明。七、 订货须知1、本公司生产的电接点水位计，适用于下面工作条件：i. 工作压力22MPa工作温度540ii. 两测点间最小距离15mm2、型号说明：3、供货X围：测量筒含电极、二次表假如需电缆线、阀门、二次表备用电源请在合同中注明，另行计价。本公司可根据用户要求制造各种测量筒和二次表。4、用户订货时须提供如下技术参数：UDZ191系列电接点水位计订货参数表序号技术内容用户要求正常产品技术条件备注1工 作 压 力Mpa常压222工 作 温 度3753中心距mm670或按要求供货4零水位至水管中心距离 mm3354、5项填写一项即可5汽包中心至水管中心距离mm汽包中心至正常水位距离mm6电 极 分 布0±15±30±50±75±100±150±200±250±3007水 位 波 动±508高、低水位报警±759高、低水位保护±20010连接型式焊接水汽连管管径、壁厚焊接28×520G排污管径、壁厚28×520G法兰连接标准号压力等级公称通经密封面形式配对法兰管径壁厚注：1、以上表格根据实际情况认真填写。 2、电极分布、连接方式、零水位至水管中心距离等参数必须填写清楚。 3、单独订购二次表或测量筒，必须写清电极分布情况，包括高、低电极报警情况，说明连接方式。4、正常报警为高、低报警，只要高报警或低报警须注明。12 / 13
