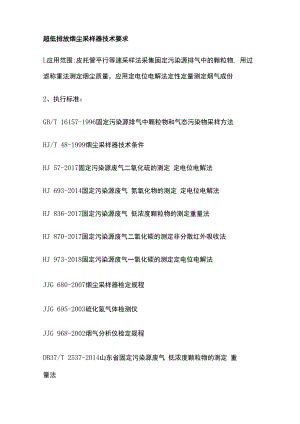

超低排放烟尘采样器技术要求.docx
超低排放烟尘采样器技术要求L应用范围:皮托管平行等速采样法采集固定污染源排气中的颗粒物, 用过滤称重法测定烟尘质量，应用定电位电解法定性定量测定烟气成份2、执行标准：GB/T 16157-1996固定污染源排气中颗粒物和气态污染物采样方法HJ/T 48-1999烟尘采样器技术条件HJ 57-2017固定污染源废气二氧化硫的测定 定电位电解法HJ 693-2014固定污染源废气 氮氧化物的测定 定电位电解法HJ 836-2017固定污染源废气 低浓度颗粒物的测定重量法HJ 870-2017固定污染源废气二氧化碳的测定非分散红外吸收法HJ 973-2018固定污染源废气一氧化碳的测定定电位电解法JJG 680-2007烟尘采样器检定规程JJG 695-2003硫化氢气体检测仪JJG 968-2002烟气分析仪检定规程DB37/T 2537-2014山东省固定污染源废气 低浓度颗粒物的测定 重量法DB13T 2375-2016固定污染源废气低浓度颗粒物的测定重量法3、技术要求：3.1 设备可配置物联网模块串口，可实现云端实时监控，掌握现场的在 线实时数据，串口可灵活设置多种波特率并通过软件自适用连接切换 RS232 串口及 TTL 串口3.2 可完成固定污染源废气中浓度低于50mgm3的颗粒物测定3.3 针对温度变化引起的流量误差做了温度补偿，保证测量的准确度3.4 采用工业级嵌入式控制器设计，抗静电能力强，烟温传感信号采用 多级光电隔离技术，防止管道中的静电影响仪器正常工作，提供了更高 的安全保障3.5 精确电子流量计控制，实时监测计温、计压,自动调节流量3.6 仪器内置弹性气容，提高采样流量稳定性；微电脑控制等速跟踪采 样，专有调节方式，响应时间快3.7 具有防倒吸功能，可防止采样结束后滤筒中采集的烟尘被倒吸出来3.8 实时记录设备工作状态数据，具有采样过程停电记忆功能3.9 气体传感器修正补偿技术：烟气测量具有气体交叉干扰自动修正算法，最大限度地避免了交叉干扰对测量结果的影响，保证了测量精度3.10 具有烟尘采样和烟气测量同步运行功能具备气密性自动检测功能, 可自动诊断气路的气密性3.11 一体化电化学传感器模块，可根据需要自主选配进口传感器，SO2 传感器具有高低双量程选择，最多可同时测量7种气体；具有CO对 S02自动修正功能，满足HJ57-2017的要求*3.12精密DS.采样泵，耐腐蚀，流量可达100Lmin ,连续运转免清 洗，适应各种工况，具有过载保护功能（以型式批准证书为准，提供证 书扫描件）。3.13 独特高效气水分离器设计，高效除湿，令硅胶利用率大大高于同类 其他仪器3.14 烟尘采样泵需采用可调速容积式旋片泵以保证仪器烟尘采样流量 的稳定性3.15 智能化的软件参数标定设计3.16 提供USB接口，可将采样数据文件导出,同时支持升级仪器主板 程序3.17 宽温多角度5.7寸宽温LCD显示屏屏,耐高寒，视域角度广，良 好人机交互界面；工业级防尘防水键盘，操作方便，适用于恶劣工况3.18 机面板上配置可开启的全透明烟尘和烟气双过滤仓,内置聚四氟乙 烯材质过滤器，可随时观察、更换过滤器，保护烟尘采样泵和烟气采样 泵；3.19 系统内置大容量数据存储器，数据存储量大于IOOOOO组3.20 RS232串口配置高速低噪声微型热敏打印机，轻松掌握实时数据3.21 自动记忆烟道工况配置信息，便于后期调取使用3.22 实时显示采样数据动态曲线方便用户直接明了的观察采样过程的 变化趋势3.23 带有中文输入法，方便用户输入采样地点等信息3.24 一体化电化学传感器模块，可根据需要选配进口传感器，最多可测 量7种气体3.25 皮托管正、负取压接嘴采用硅橡胶双联管连接，耐候性强，减少管 路连接，操作方便3.26 仪器故障与系统密闭性自动检测与报警功能方便用户维护及使用3.27 设计开发Windows环境下的微机数据库及通信系统软件,实现微 机通讯进行存储、查询、打印3.28 多种供电方案：仪器内置电池，并支持交、直流两种供电方式；内 置充电管理：交流供电时可同时工作及给仪器内部电池充电；直流输出 带载：通过直流输出线可以直接给低浓度烟尘多功能取样管或阻容法含 湿量检测器供电3.29 低浓度烟尘多功能取样管要求：3.29.1 结构紧凑，适应于标准GB/T16157中规定80mm的测孔直径3.29.2 采用直径47mm的滤膜收集颗粒物，与国际标准接轨3.29.3 一体式采样嘴整体称重，采用整体称重方式，保证样品无损失采 样误差小3.29.4 高效新材料滤膜加热装置，针对高湿度低浓度低温度的状况，确 保采样顺利、结果的准确3.29.5 加热温度可以设定并自动调节，采用24V直流电源加热3.29.6 采样嘴及弯管选用钛为加工材料（密度小，重量轻，有效降低称 量比，耐腐蚀能力强）3.29.7 配备专用一体式采样嘴拆装工具，拆装快速便捷
