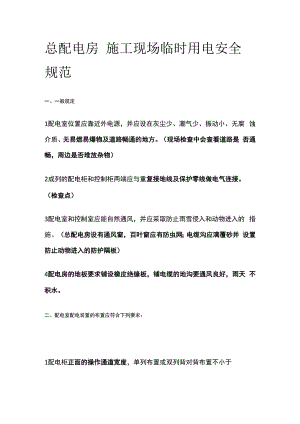

总配电房 施工现场临时用电安全规范.docx

总配电房 施工现场临时用电安全 规范一、一般规定1配电室位置应靠近外电源，并应设在灰尘少、潮气少、振动小、无腐 蚀介质、无易燃易爆物及道路畅通的地方。（现场检查中会查看道路是 否通畅，周边是否堆放杂物）2成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。 （检查点）3配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的 措施。（总配电房设有通风窗，百叶窗应有防虫网；电缆沟应满覆砂并 设置防止动物进入的防护隔板）4配电房的地板要求铺设橡皮绝缘板，铺电缆的地沟要通风良好，雨天 不积水。二、配电室配电装置的布置应符合下列要求：1配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m ,双列面对面布置不小于2m ;2配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于 0.8m （行业规范施工现场临时用电安全技术规范JGJ 46 - 2005 要求是0.8m ,国家规范建设工程施工现场供用电安全规范GB 50194-2014要求是Imo建议按照1米留置。），双列背对背布置不 小于1.5m ,个别地点有建筑物结构凸出的地方，则此点通道宽度可减 O 0.2m ;建设工程施工现场供用电安全规范GB 501942014规定：”成排 设置的配电柜，柜前、柜后操作和维护通道净宽不宜小表6. 2. 2的规 定；表6.2 .2成排置配电柜柜前柜后操作和维护通道净宽（m）3配电柜侧面的维护通道宽度不小于Im;（侧面与墙面距离不小于1 米）4配电室的顶棚与地面的距离不低于3m ；同时配电装置的上端距顶棚 不小于0.5m ;（根据现场配电柜设置情况和配电柜周边距离，基本就 能确定总配电房的大小了）5配电室内设置值班或检修室时，该室边缘处配电柜的水平距离大于 Im,并采取屏障隔离；6配电室内的裸母线与地向垂直距离小于2.5m时，采用遮栏隔离，遮 栏下通道的高度不小于l.9m ;配电室围栏上端与其正上方带电部分的 净距不小于0.075m ;7配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准, 其涂色符合表6.1.4规定；表6.1.4母线涂色8配电室的门向外开，并配锁；（检查点）9配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可 用于扑灭电气火灾的灭火器；（检查点）10配电室的照明分别设置正常照明和事故照明。（即必须配备应急照 明）（检直点）11当成排布置的配电柜长度大于6m时，柜后的通应置两个出口 ;12配电装置的正上方不应安装照明灯具。（检查点）三、配电柜的安装应符合下列规定：1配电柜应安装在高于地面的型钢或混土基础上，且应平牢固。2配电柜与金属框架及基础型钢应可靠接地。门和框架接地端子间应采软铜线进行跨接，配电柜门和框架间跨接接地线的最小截积应符 合表6. 2. 4的规定。表6. 2. 4配电柜门和框架间跨接接地线的最小截积（mm2）3配电柜内应分别置中性导体（N ）和护导体（PE）汇流排，并有 标识。保护导体（PE）汇流排上的端子数量不应少于进线和出线回路的数 量。4导线压接应可靠，且防松垫圈等零件应齐全，不伤线芯，不断股5配电柜应装设电度表，并应装设电流、电压表。电流表与计费电 度表不得共用一组电流互感器。6配电柜应装设电源隔离开关及短路.过载.漏电保护电器。电源 隔离开关分断时应有明显可见分断点。配电柜电源进线回路应装设具有 电源隔离、短路保护和过负荷保护功能的电器。7配电柜应编号，并应有用途标记。8配电柜或配电线路停电维修时，应挂接地线，并应悬挂禁止合闸.有人工作停电标志牌。停送电必须由专人负责。9配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。四、配电房标识标牌配电房应配备好相应工作的标识标牌。标识标牌主要有以下几种：1 “当心触电，防止发生触电情况；2 ”配电重地，闲人莫入”，警告他人不能随便进入配电房内；3 ”禁止攀登，高压危险，告诫他人任何人都不得在配电房上攀 爬；4 ”禁止合闸，有人工作，说明有人配电房工作；5 设备正在运行“，表明配电房里的设备正在运行；6除了工作警示标识标牌外，配电房内还应张挂管理制度牌.操作规程牌.系统图等。
