台安变频器E2使用手册.docx

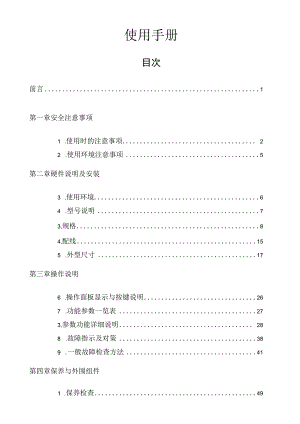

使用手册目次前言1第一章安全注意事项1 .使用时的注意事项 22 .使用环境注意事项5第二章硬件说明及安装3 .使用环境64 .型号说明73,规格84,配线155 .外型尺寸17第三章操作说明6 .操作面板显示与按键说明267 .功能参数一览表273,参数功能详细说明 288 .故障指示及对策389 .一般故障检查方法41第四章保养与外围组件1 .保养检查492 .外围组件与选配件说明511 .前言为了充分发挥本变频器的功能.又能确保使用者的安全请详阅本操作手册当您使用中 发现任何疑难而本操作手册无法提供您解答时请连络台安各地区经销商或本公司业务 人员我们的专业人员会乐于为您服务并请您继续采用台安产品 H使用须知为保证使用者始终处于安全作业状态.本手册中有危险I 注意I等符号提醒您在搬 运、安装、运转.检查变频器的安全防范事项请您配合使变频器使用会更加安全.石 证操作不当时可能造成人员伤亡，A 注意操作不当时,可能造成变频器或机械系统损坏Ha危险 在变频器断电后.在主板上的红色充电指示灯未熄灭前.请勿触摸线路板H 不可在送电过程中实施配线变频器处于运行状态时请勿检查线路板H 请勿自行拆装更改变频器内部连接线或线路.零件H 变频器接地端子请务必正确接地"200V级第三种接地, 400V级特种接地C 此产品的销售须根据EN61800-3的规定在家庭使用时此产品可能会引 起电磁干扰在此情况下使用者可能必须采取适当的量测n 变频器安装于600KW(含)以上的大电力供应系统或电源侧加装了进相电容器 时，可能会引起一极大峰值的电流流经电源至输入端导致其发生故障为预 防此情况发生建议于变频器电源输入端加装交流电抗器来抑制突波电流 保护变频器,如此也可改善电源供应端的功率因素"A注意 请勿对变频器内部的组件进行耐压测试,半导体零件易受高电压击穿损坏H 绝不可将变频器输出端子T1(U)- T2(V). T3(W)连接至AC电源A 变频器主电路板CMoS集成电路易受静电影响及破坏请勿触摸主电路板2.产品检查每台变频器在出厂前均做过功能测试I客户拿到变频器拆封后.请执行下列检查步骤变频器的机种型号是否正确符合您所订购的型号与容量C变频器是否因运送不慎造成损伤.若有损坏请勿接入电源”当您发现有上述问题时请立即通知台安科技各地区业务人员H第一章安全注意事项一,使用时的注意事项送电前A注意所选的变频器的供电电源电压必须与变频器的铭牌规格相匹配Ha危险主回路端子配线必须正确Lt L2，单相）,L1、L2 J_3三相 为电源输入端子绝 对不可与Tl12用混用若在上电状态时混用输入输出端子会造成变频器损 坏 RA注意 搬运变频器时.请勿直接提取前盖.应由变频器散热座搬运以防前盖脱落. 避免变频器掉落造成人员受伤或变频器损坏. 请将变频器安装于金属类等不易燃烧的材料的上.请勿安装于易燃性材料上 或附近以免发生火灾H 若多台变频器同放在一个控制柜内请外加散热风扇使箱内温度低40,以 下.以防过热或火灾等发生. 在变频器完全断电后.再拆卸或装入面板并请按图操作固定面板以免接触 不良造成面板故障或不显示-送电中El危险 送电中绝不可插拔变频器上的连接器以避免控制板因带电插拔所产生的浪 涌电压冲击造成损坏C 若停电时间大于两秒（功率越大,可允许断电时间愈长）,会使变频器失去 控制电源.故在电源恢复送电以后.是根据FJO的设定及外部开关的状态 而决定,此视为重新开机r 若停电时间短,变频器仍拥有控制电源，因此当电源回复时.变频器能否自 行启动,将取决于F_23, 当重新开机时,变频器运转与否,取决于F0的设定及电源开关/运转开关 （正转/反转开关）状态（与F_23/24无关）1 .FJO=Otbj.重新开机后.不会自动启动CZFJO=I且电源开关或运转开关（正转/反转开关）关断时,重新开机后不 会自动启动，3.F.10=l且电源开关及运转开关闭合时重新开机后,会自动启动故基于 安全考量请于停电后将电源开关及运转开关关断以避免突然复电后对 机器及人体造成伤害R运转中危险运转中不可将电机机组投入或切离.否则会造成变频器过电流跳机甚或将变频器 主回路烧毁H危险变频器送电中请勿取下前盖I以防人员触电受伤. 变频器设定自动再启动功能时.电机处于运转停止后会自动再启动请勿靠 近机器以免危险.A注意 散热座请勿触摸. 变频器可以很容易的从低速到高速运转请确认电机与机械的容许范围. 变频器运转中时请勿检查电路板上的信号R 变频器于出厂时均已调整设定请不用任意加以调整“A注意请先确认电源切断后且充电指示灯（PoWerLED）熄灭后方可进行拆装或实施 检查”检查保养时A注意变频器周围温度应在10F+40r 95%RH不结露环境中使用.A注意撕掉变频器上端防尘贴纸后则周围温度应在t+50r 95%RH不结露环境中 使用,但需确保周围环境无滴水及金属粉尘.二、使用环境注意事项有盐分的场所有油气的场所有电磁波、超高波的场所（如电焊机、等机器的场所）铁屑、粉尘的场所周围温度过高的场所堆放可燃物的场所第二章硬件说明及安装一,使用环境变频器安装的环境对变频器正常功能的发挥及其使用寿命有直接的影响.因此变频器的 安装环境必需符合下列条件， 周围温度，o+4o: 撕掉上端防尘贴纸时可适用or+5or 防止雨水滴淋或潮湿环境 避免直接日晒C 防止油雾,盐分侵蚀防止腐蚀性液体、瓦斯 防止粉尘I棉絮及金属细屑侵入远离放射性物质及可燃物 防止电磁干扰（熔接机I动力机器）安装远离任何发热设备 防止震动（冲床）若无法避免请加装防震垫片减少震动 数台变频器安装于控制盘内时请注意摆放位置以利散热另请外加配置散 热风扇I以使变频器周温低于50'。为原则R 安装时请将变频器正面朝前顶部朝上以利散热H 安装空间必须符合下列规定！ r若安装于盘内或周围环境许可时.可取下变频器的 防尘上盖以利变频器散热通风）n：量测得到的最高温通风对流-IOT'+40T（a）正面（b）侧面二、型号说明变频器型号-MODEL. 输入电源规格一I/R AC 输出规格 一 0/R ACE2-201-M1F1PH 200240V 5060Hz3PH 0240V 1.6KVA 4.2AE2 201F N4S系列别电源电压：1:110V2:220V4:440V规格：M : CPU软件1.6版H : CPU软件1.9版（含）以上版本l外形构造：N4S:表防水防尘IP65等级.且具备防水防尘开关口N4:表防水防尘IP65等级.但 不具备防水防尘开关.空白：表IP20等级滤波器：F :表滤波器内藏 空白：无滤波器内藏马力数：P2 :0.25 马力P5:0.5马力01 : 1马力02: 2马力电源种类：1：单相机种3:三相机种空白：单相/三相共用机种03: 3马力E2系列产品规格!单相/三相共用.200240机种：变频器型号：E22P2-xlx2P5-xlx201-xlx202-Hxx203-Hxx适用电机容量(KW)0.20.40.751.52.2额 定电机(HP)1/41/2123输出电流(A)1.42.34.27.510.5容量(KVA)0.530.881.62.94.0重量(KG)0.760.770.81.661.76输入最大电压单相/三相 200240V(+10% -15%). 50 / 60 Hz(+/- 5%)输出最大电压三相200240V 1与输入电压成比例)外型尺寸(W*H*D)72mm* 132mm* 118mm118mm*143mm* 172mmEMC规格CLASS A ，单相滤波器内建)单相B 100120机种:变频器型号：E21P2-H11P5-H1IOl-Hl适用电机容量(KW)0.20.40.75额 定电机(HP)1/41/21输出电流(A)1.42.34.2容量(KVA)0.530.881.6重量(KG)0.760.770.8输入最大电压单相 100120V(+10% -15%). 50 / 60 Hz(+/- 5%)输出最大电压三相200240V (与输入电压成比例)外型尺寸(W*H*D )72mm* 132mm* 118mmEMC规格无内建滤波器三相.380480机种:变频器型号：E2401-H3x402-H3x403-H3x适用电机容量(KW)0.751.52.2额 定电机(HP)123输出电流(A)2.33.85.2容量(KVA)1.72.94.0重量(KG)1.61.621.68输入最大电压三相 380480V(+10% -15%). 50 / 60 Hz(+/- 5%)输出最大电压三相380480V f与输入电压成比例)外型尺寸(W*H*D )118mm*143mm*172mmEMC规格CLASS A (三相滤波器内建)产品共同规格：项目E2系列产品输入信号型态PNP型态(SoURCE)输入控制原理近似正弦波PWM控制方式频 率 控 制频率范围1-200Hz设定分辨率数字式.0.1HZ(O99.9Hz), 1Hz(100-200Hz)模拟式.0Hz60Hz键盘设定方式可直接以设定外部信号设定0* 10V. 4 * 20mA. 0 * 20 mA其它功能频率上/下限一般控制载波频率4-8 KHz,如使用于1016KHz高载波状态须降低输出电流加减速时间0.1999 秒V/F曲线6条转矩控制可设定转矩提升准位，手动扭矩提升）多机能输入2点.供段速1（SP1）/段速2（SP2）*1/点动（JOg）/外部紧急停止/外部 遮断（bb）/复归使用多机能输出1a （常开）继电器接点.可设定为故障/运转中/频率到达功能煞车能力1P21012P2201:约20%,不可外加制动电阻202/203/401-403:约20%.内建制动晶体供外接制动电阻用其它功能减速或自然停止、自动复归直流制动频率/电压/时间可由参数 设定/风扇于运转时才动作显K功能3位7段数码管显示,显示频率/变频器参数/故障记录/程序版本操作温度/湿度-10-40 I 0 95%相对湿度不结露振动0.5G以下EMC规格CIassA （滤波器内藏）保护等级/安全等级IP20 I UL508C保护功能过载保护150%分钟过电压直流电压410V（200V系列）直流电压800V（400V系列）不足电压直流电压 200V（200V系列）：直流电压 400V（400V系列）瞬间停电再起动0-2秒：瞬停后变频器可以速度追踪方式再起动失速防止加速/减速/运转中输出端短路电子线路保护接地故障电子线路保护其它功能散热片保护过电流保护安装方式锁螺丝或导轨f选购、安装适配的电磁接触器及电线规格无熔线断路器/电磁接触器 下述使用情形所造成的故障恕台安科技无法提供维修及服务,电源与变频器间因未装设或装设不适用或过大容量的无熔线断路器.致使变频器 故障. 变频器与电机之间串接电磁接触器或进相电容器或突波吸收器HT-VERTER 型号E2-1P2/1P5/2P2/2P5E2-101/201/202E2-203E2-401/2/3无熔线断路线 台安科技制造T0-50E 15ATO-50E 20ATO-50E 30AT0-50E 15A电磁接触器 (MC)台安科技制造CN-11主电路端子(TMI) (liL©电线尺寸2.0mm2端子螺丝M3电线尺寸2.0mm2端子螺丝M4电线尺寸 3.5mm2 端子螺丝 M4电线尺寸 2.0mm2 端子螺丝M4讯号端子(TM2) M1电线尺寸075mm2 (#18 AWG),端子螺丝M3 请使用变频器适用容量的三相鼠笼异步电机r 如果一台变频器驱动多台电机时请考虑电机同时运转时的电流量必须小于变频器的 容量并于每台电机前加装适当容量的热保护继电器使用时Fn_18在50HZ时设定电 机铭牌的10倍.60HZ时设定电机铭牌11倍. 在变频器与电机间请勿加装进相电容器、LC. RC等电容性组件，接口设备应用及注意事项2电源无熔线断路器 断路器电磁接触器f功率改善AC电抗器入力侧噪声滤波器接地电源！ 请注意电压等级是否正确.以避免损坏变频器r 交流电源与变频器之间必须安装无熔线断路器r无熔线断路器工 请使用符合变频器额定电压及电流等级的无熔线断路 器作变频器电源上电/断电控制.并作为变频器保护K 无熔线断路器请勿作变频器运转/停止切换功能H漏电断路器. 请加装漏电断路器防止漏电造成的误动作并保护使用 人员安全.电磁接触器, 一般使用时可不加电磁接触器但作外部控制或停电 后自动再起动等功能或使用刹车控制器时须加装一 次侧电磁接触器r 电磁接触器请勿作变频器的运转/停止切换功能,功率改善的交流电抗器？ 若使用大容量（600KVA以上）的电源时.为改善电源的功 率因数可外加交流电抗器r输入侧噪声滤波器， 变频器周边有电感负载时请务必加装使用r变频器， 输入电源端子LL L2（单相） Lk L2、L3（三相）无相序分 别可任意换相连接H 输出端子TL T2、T3,接至电机的Ik V、W端子,如 果变频器执行正转时马达为逆转.只要将T1、T2、T3 端子中任意两相对调即可C出力端子T1J2 13请勿接交流电源以免变频器损坏 H 接地端子请正确接地 200V级?第三种接地H400V级.特种接地H电源使用一般用噪声滤波器其效果较无法确 保.外部配线请遵循下列事项进行.完成配线后必须检查接线是否正确（不可使用控制回路蜂鸣 器检查配线）（A）主电源回路配线必须与其它高压或大电流动力线分离以避免噪声干扰请参考下图«变频器使用单独电源分路变频器与其它机器共电源回路请加装 变频器用的噪声滤波器或加装隔离变 压器、 EMl滤波器接线注意事项！在变频器和电机之间须装置噪声滤波器安装方法及测试方式如下：1 .将变频器和噪声滤波器放置在金属接地板上方K2 .使用含四个端子（5 V. W接地）的电机屏蔽线不可使用环形接地保护器（保护器是抑制高频 的接地装置）.3 .去除环绕两个金属联结器的螺丝孔内的漆K4 .不可焊接导体在保护器上K5 .利用金属夹结合电机线和金属接地棒的保护器就有一完美的高频接地连接在变频器接地盘和 EMl滤波器之间.6 .在变频器和EMI滤波器之间保持尽可能小的距离（30CrTl） 除此之外利用有金属螺丝及金属盘 的屏蔽线加入连接保护器配线到变频器及金属接地板.7 .唯一的接地经由滤波器联结LISN和测试板H8 .使用属于变频器控制的电机.另外最好使用低电压的电机，9 .主回路出力侧加装变频器专用的噪声滤波器可抑制传导噪声.为了防止幅射噪声请加装金属 管于线路上并与其它控制机器信号线距离30cm以上.CLASS A:CLASS Btu 变频器与电机间配线距离超过100m时需选用适当的电线使线路压降在相电压30% 以下.相间电压降(V)=5 X线阻(Ckm)X线路长(m)X电流X10工(B)控制回路配线必须与主回路控制线或其它高压或大电流动力线分隔及远离以避免噪声 干扰“ 为防止噪声干扰避免错误动作发生控制回路配线务必使用屏蔽隔离绞线参考下 图.使用时.将屏蔽线接至接地端子H配线距离不可超过50公尺屏蔽隔离线护套以绝缘胶带包裹(C)变频器的接地端子请务必正确接地20OV级第三种接地400V级 特种接地C 接地配线以电器设备技术基准(AWG)为准.接地线越短越好K 变频器的接地线绝不可与其它大电流负载如焊接机,大功率电机共同接地必 须分别接地. 数台变频器共同接地时,请勿形成接地回路，OOX叫 4UUUUU（a）良（b）良（C）不良(D)电线规格主电源回路及控制回路的配线线径规格的选定请依电工法规定施行配线以保 证施工安全-(E)配线作业完成后请检查配线是否正确电线是否破损螺丝端子是否旋紧等作业品质E9接线图注.外接制动电阻功能仅供 202/203/401/402/403机种使用入源（ 牌）P LKR)R (U)Tl外部运转控制1OKO.5W9D-IOV MLnZ)L3 (T)FWD(V)TP(W)TQ-PlETInVSWl+IOVCON2MVI<0-10V0-204-20nA> OV(FM")FM+多功能继电器输出接点工厂测试用端子接地其它接线方式外接直流24V电源）-TMPE2系列变频器端子说明主回路端子说明端子符号功能说明L1L( R)主电源输入单相机种，L1/L2三相机种？ L1/L2/L3单/三相机种L1（L）L2L3（N）L2(S)L3N (T)P制动电阻或连接端子/当负载惯量较大或减速时间过短使变频器 容易过电压跳脱时使用（仅供200V级2/3HP及400V级123Hp）RTI(U)变频器输出T2(V)T3(W)注！主回路端子(TMI)最大螺丝扭力转矩 E22P2201 为 IOKgcm ; E2202203401/402/403/为 18Kg-cm .N2控制回路端子说明端子符号端子功能说明1TRIPRELAY故障接点输出端子接点额定容量！ 250VAC1A （30VDC/1A）23FWD(FW)运转控制端子（参考F_03说明）4REV(RE)5+12V(12V)端子3/4/6/7的共公点（COMMoN）6SPI(SP)多功能输入端子，参考FJ9说明）7RESET(RS)多功能输入端子，参考F_20说明）8 4710V,(FM -)+10V频率设定电位器（VR）电源端子（第3脚）9Vin 1模拟输入点）模拟频率信号输入端子（旋钮第2脚或0-10V/020mA 正端）10OV，模拟共同点）模拟信号共同点（旋钮第1脚或010V420mA 0-20mA负端或多功能模拟输出之负端）11FM +模拟输出正接点多功能模拟输出端子（输出端子信号为 0-1OVDC注，控制端子（TM2最大螺丝扭力转矩为4KgcrSWITCH1的功能说明SWITCH1外部信号种类备注期；020mA模拟信号外部控制FJ1设定为1时有效420mA模拟信号外部控制FJ1设定为2时有效OTOVDC模拟信号外部控制FJ1设定为1时有效外型尺寸图21. E2-1 P21 P5/101 2P22P5201C c外加接地端1 青参阅下方注一说明）MODEL LENGTHABCDE2-202/203/401/402/403143,1127.51408.0IMODEE2-202len5t-e,. EEiJTl 2oM6)½ko3i7i.7 i08!r-ABCD.E2-202203401402403143.1127.51408.0LENGTHMODELEFGE2-202203401402403171.7108118单位：mm3.E2F-21O2 CLASSB）滤波器尺寸与安装工4.变频器安装螺丝示意图,5.导轨（导轨E2201）组立示意国组合：拆卸：步骤2安装.步骤1将导轨E2-201上四个卡勾插入,变频器底板四个插入孔步骤2将导轨E2-201往上推征变频：器与导轨E2-201紧密结合拆卸.步骤彳使用小型一字螺丝起子插入及,压着中间卡勾使变频器底板与导轨E2-201松脱步骤2将导轨E2-201往卞用使变频器!与导轨E2-201分离'6.DIN RAIL（导轨E2-20安装示意图.拆卸:安装拉出卡勾三WW三三三一i Jl卡勾弹入首先选择合适导轨,再将导轨E2-201 底部卡勾卡入导轨上H使用一字螺丝起子将导轨E2-201底部卡 勾拉出使导轨E2-201脱离导轨133.57133.00EE 06 86 LL1 L2 * 220-240V 50/60 Hz单相电源T1 12 T：3 P hasesI IM注1 .仅E2-2P2201-N4S型变频器含下列三个开美电源切换开关(PoWerSwitch .正/反转切换开关Rev-O-FwdSwitch以及电位器Potentiometer2 .电源端线材建议使用#14 AGE (2.0m m2)3 .马达端线材建议使用#16 AGE (1.25m m2)4 .锁固螺丝使用扭力数？(1) .电源输入/输出至电机端子5kg-cm(4.34 in-lb)(2) .控制线,4kg-cm(3.47 in-lb)(3) .变频器外壳(M4)Skg-cm(5.20 in-lb)配线图注.(1) .输入电源,单相电源(LL L2. ±),请确认所输入为交流200240V间的单相交流电源(2) .输出(电机)端！三相电源Tl. T2. T3)r(3) .仅E2-2P2201-N4S型变频器含下列三个开关I电源切换开关、正/反转切换开关以及电位器注意事项,-请勿以切换电源开关方式来控制变频器运转-为确保发生断电后再次复归时变频器未下达运转指令.以避免可能发生的危险请注意I(1) . E2-2P2-201- -N4 型变嵋请将正/反转切换开关开关常保持于0(停止)的 状态，(2) . E2-2P2-201- -N4S 型变频器请将正转或反转开关常保持于关断的状态组合示意图EMC安装示意图组合示意图EMC安装示意图第三章操作说明操作面版显示与按键说明键盘外形及显示说明POWER LED （绿色）注意请不要使用螺丝起子等尖硬工具操作键盘以避免键盘损坏”简易键盘操作流程图停机中面板显示设定频率.运转中则显示输出频率nX 2?不论停机或运转中.均可调整设定频率R功能参数一览表功能F_功能说明单位范围出厂设定备注O工厂调整用参数0加减速时间1加速时间0.1秒0.999 秒5.0*1 *32减速时间0.1秒0.999 秒5.0*1 *3运转模式30；运转模式正转.反转 h运转模式运转正/反转1010电机转向40-正转1-反转1010*1V/F曲线5V/F曲线设定1161/4*2频率上/下限6频率上限0.1Hz1.0 "120 Hz (200)*45060Hz*2 *37频率下限0.1Hz0120 Hz (200)*40.0Hz*3段速频率8段速频率10.1 Hz1.0 120 Hz (200)*410Hz*3点动频率9点动频率0.1 HzLOl 0.0 Hz (200)*46Hz运转控制100?操作面板11外部端子1010频率控制110；操作面板1"外部端子(TlOV020mA)2"外部端子(420mA)1020载波频率12载波频率11 5 (1O)*45转矩补偿13转矩补偿增益0.1%0.0 "10.0%0.0%*1停止方式140.减速停止1-自由停止1010直流制动设定15直流制动时间0.1 S0.0 25.5S0.5S16直流制动开始频率0.1 Hz1 10Hz1.5Hz17直流制动准位0.1%0.0 20.0%8.0%电子热保护继电 器18电机额定电流1%50 "110% (0200%)*4100%多功能输入接点19多功能输入端子1功能1,点动2：酶13?外部紧急停止%外部遮断5-重置6-段速2 *4220多功能输入端子2功能5多功能输出21多功能输出接点运转中2.频率到达3-故障3功能F_功能说明单位范围出厂设定备注反转指令22O-可反转1"不可反转1010瞬停再启动230?有效：1-无效1010Auto start24自动再启动次数10 50出厂设定25010-参数复归为出厂值(50HZ)020.参数复归为出厂值(60HZ)*2段速频率26段速频率20.1 HzL0200Hz20*4段速频率27段速频率30.1 Hz1.0200Hz30*4开机后直接启动2805可直接启动1-不可直接启动1*5软件版本29CPU之程序版本故障记录30最近3次故障记忆备注，*b表示此参数在运转中可修改* 2?请参考F.25参数说明* 3假如设定范围超过100以上时，其设定单位为1* 4.表CPU为1.9 (含)以后版本增加的功能* 5-表CPU为2.1 C含)以后版本增加的功能参数功能详细说明F_00:工厂调整用参数.请勿修改F_01：加速时间=0.1999秒F_02?减速时间=0.1999秒1.加减速时间计算公式，加速时间=设定频率F_01 X60 Hz减速时间=设定频率F_02 60HzF_01F_02F_03：运转模式选择=0：运转模式正转,反转L运转模式运转.正转/反转注L F.10=1，外部运转控制）时,F_03才有效F_03 = 0隹制方式F_04-电机转向设定=0,正转 露 反转虽然操作面板上没有正/反转按键,但在停机状态或运转状态.可利用设定F_04参数来进 行正转/反转的切换H 注！当参数巳22二1,设定为不可反转状态时, F-04无法设定成1.操作面板会显示"LOCZF.05=VF曲线设定二1 6F.05=6为固定V/F曲线设定，参考下表）50Hz系 统用途 一般用途 高起动转矩 递减转矩F_05V/F曲线V (%)V (%)V (%)60Hz系统用途 一般用途 高起动转矩 递减转矩F_05V/F曲线v (%)F_05BC1/410%8%2/515%10.5%3/625%7.7%F-06：频率上限=1 200HzF_07：频率下限=0200Hz频率设定信号内部频率信号F_06（频率上限）一 FJ）7（频率下限）注？若E07 = 0Hz且频率指令等于0Hz变频器处于零速停止状态.若FO7>0Hz且频率指令至F.07变频器以F_07参数的设定值输出.F_08：段速频率= 1200HzF_09：寸动频率=1200Hz1. F_19或F_20=2且多功能输入端子闭合时.变频器以段速频率（Fn 08'运转,2. FJI9或F.20二1且多功能输入端子闭合时.变频器以点动频率tFn.09 运转,3. 频率读取优先级.点动一段速一操作面板设定频率或外部频率信号.F_10运转控制=0运转指令由操作面板设定 二4运转指令由外部端子设定当F_10=1时Il请参考F_23/24参数说明.以确保人身及设备安全H注，FJ0=11外部运转控制）时.可以以操作面板上的停止键紧急停止HzF_10=0TimeOffFJ)9=10HzF_19=lF_08=30HzF_20=2FJb频率控制二0:频率由操作面板设定二1：频率由TM2上的电位器或模拟信号设定010V420mA )=2:频率由TM2上的电位器或模拟信号设定420mA )3点动或段速频率投入时.频率由段速设定参数(F_08/26/27)设定,此时操作面板 的上下键改变频率无效.等段速接点信号关断后,才恢复原来的设定值.2-运转投入时或段速切换时.变频器处于加减速过程中.面板键修改频率无效.F_12：载波频率=1 10F_12载波频率FJ 2载波频率F_12载波频率14 kHz58 kHz915 kHz*125 kHz610 kHz *11016 kHz*136 kHz712 kHz *147.2 kHz814.4 kHz *1IGBT驱动型变频器,处于高载波状态虽然可以提供低噪音的运行环境,但由于功率器件 会产生高频漏电流.有可能造成外部电子零件 域其它控制器、受干扰的情况.甚至与电机 搭配时会造成振动现象.此时调整载波频率有其必要性，F_13；转矩补偿增益二0 10%变频器以V/F曲线BI C点的电压，参照F_05说明 加上F_13设定值的后的V/F曲线输 出.以提升输出转矩F_注？ FJ3=0H.Voltage100%T少一5 12.53.050/60转矩提升功能无效F42停止方式二02减速停止1:自由运转停止F_15?直流制动时间二0 25.5秒FJ 6-直流制动起始频率=110HzFJ 7：直流制动准位=020%若 FJ 4=0.变频器在收到停机指令后I先减速到FJ6所设定的频率.之后送出F.17所设定的电压准 位！经过F_15所设定的时间后.才停止输出.若 FJ 4=1-变频器在收到停机指令后,立刻停止输出,电机自由运转停止HFJ8;电机额定电流二0200%一、保护电机电子热保护继电器功能如下，1 .电机额定电流二变频器额定电流乂 F_18 F_18二电机额定电流/变频器额定电流.2 .巳18设为0时.保护电机的电子热保护继电器功能无效3 .负载在电机额定电流100%以内.可连续运转,负载在电机额定电流150%时.只可运 转1分钟（参考图3之曲线O ）.4 .保护电机的电子热保护继电器动作后.变频器会立刻遮断.并闪烁OLh如需继续 运转.需以复归键或外部复归端子复归后才可以继续运转，5 .电机在低速运转时.其散热效果会跟着下降.所以电子热保护继电器的动作准位须 要随之下降r由图3曲线
