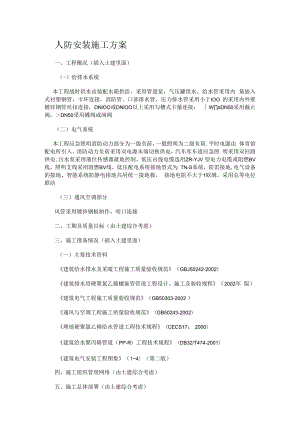

人防安装施工方案一、工程概况（插入土建里面）（-）给排水系统本工程战时供水由装配水箱供给，采用管道泵，气压罐供水。给水管采用内 筋嵌入式衬塑钢管，卡环连接，消防管、口部排水管，压力排水管采用小于IOO 的采用内外壁镀锌钢管丝扣连接，DNlOO或DNlOO以上采用勾槽式卡箍连接； WDN50采用截止阀，DN50采用蝶阀或闸阀（二）电气系统本工程应急照明消防动力部分为一级负荷，一般照明为二级负荷.平时电源由 体育馆配电所引入，消防动力负荷采用双电源末端切换供电，汽车库车道应急照 明采用双回路供电;污水泵采用液位传感器就地控制。低压出线电缆选用ZR-YJV 型电力电缆或阻燃BV线，照明支线采用阻燃BV线，低压配电系统接地型式为 TN-S系统，防雷接地,电气设备的接地、智能系统防静电接地共用统一接地极， 接地电阻不大于1欧姆，采用总等电位联结（三）通风空调部分风管采用镀锌钢板制作，咬口连接二、工期及质量目标（由土建综合考虑）三、施工准备情况（插入土建里面）（一）主要技术资料建筑给水排水及采暖工程施工质量验收规范（GBJ50242-2002）建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程（2002年 版）建筑电气工程施工质量验收规范（GB50303-2002 ）通风与空调工程施工质量验收规范（GB50243-2002）埋地硬聚氯乙稀给水管道工程技术规程（CECS17： 2000）建筑给水聚丙烯管道（PP-R）工程技术规程（DB32/T474-2001）建筑电气安装工程图集（14）（第二版）四、施工组织管理网络（由土建综合考虑）五、施工总体部署（由土建综合考虑）六、主要分部、分项施工方法（插入土建里面）6o 10安装部分6o 10.1给排水系统6.10o 1.1钢管螺纹连接施工技术措施回工艺流程:材料、机具准备3钢管螺纹加工好钢管螺纹连接少连接后处理。团材料准备：钢管、聚四藏乙烯胶带、石棉绳、黄丹粉、甘油、活接头、麻 丝、铅油等。团机具准备：老虎钳、套丝绞板、电动套丝机、活扳子、管丝钳等。团为保证工程使用质量，本工程螺纹连接管道采用“锥连柱-一管子丝端加工成 锥形，而配件内螺纹是柱形的管螺纹连接方式。采用“锥连柱的连接方式的好 处是丝扣越拧越紧，接口较严密.团管螺纹（圆锥形管螺纹）的加工技术要点：A、连接管件的圆锥形管螺纹规范要求序号管子公称直径（mm）螺纹有效长度（不计螺尾Xmm）由管端至基面的螺纹长度（mm）螺纹数管端螺纹内径（mm）115157.51418o 22201790 51423.532519111129.643222131138o 154023141144 o 065026161155 O 77703018.51171o 18803220o 51183.7B、连接阀门的圆锥形管螺纹规范要求序号管子公称直径（mm）螺纹有效长度由管端至基面的（不计螺尾）（mm）螺纹长度（mm）115124. 522013. 563251574321785401910650211177023. 5128802614. 5国钢管螺纹加工技术措施A、用套丝机加工管螺纹时，应根据管径选用合适的割刀和板牙。B、套丝机使用前应作空载试运，机械运转应正常.过长的管子套丝时应有辅 助支架托平，并与管子夹头保持同一中轴线。C、套丝时，根据管道管径选用合适的快、慢档和适宜的进刀次数完成加工.D、操作人员必须熟悉套丝机的操作规程，并严格按操作规程操作。E、螺纹应规整、端正、光滑、无毛刺、不断丝、不乱扣等，如有断丝或缺丝，不得大于螺纹全扣数的10%。螺纹间的连接填料采用细麻丝加白厚漆。F、管子套丝时先将管子固定在管子压板上，再把套丝扳套进管端。G、调整套丝扳的活动刻度盘,使扳牙符合需要的距离,用固定螺丝把它固定, 再调整套丝扳上的三个支持脚，使其紧贴管子，防止套丝出现斜丝.H、调整好后，手握套丝扳手柄，平稳向里推进，按顺时针方向转动,操作时， 用力要均匀，不要过猛。I、第一次套完后，松开扳牙,再调整其距离比第一次小一点，用同样方法再 套一次,要防止乱丝，当第二次丝扣快套完时，稍松开扳牙，边转边松，即能使 其成为锥形丝扣。J、套完丝扣后，随即清理管口，将管子端面毛刺处理完，使管口保持光滑、 干净。团钢管螺纹连接技术措施A、首先将要连接的两管接头丝头用麻丝按顺螺纹方向缠上少许，再涂抹白 铅油，涂抹要均匀。如用聚四氟乙烯胶带更为方便,然后将一个管子用管钳子夹 紧，在丝头处安上活节,拧进1/2活节长，此时再把另一支管子用第二把管钳子 夹紧,固定住第一把钳子，拧动第二把管丝钳,将管拧进活节1/2,对突出的油麻， 应清扫干净。B、常用管子钳有两种:一种是张开式，一种是链条式。管子钳的使用原则: 小管径用小号管子钳，大管径用大号管子钳.C、常用管子钳和链条钳的适用范围：张开式管钳的规格及使用范围规格(mm)15020 025 030 035 045060 09001200(in)68101214182436488041015508832658101520255080100125管径(mm)链条式管钳的规格及使用范围规(mm)7509001200格(in)303648管径(mm)50 806510080125D、锯管套丝时管子压钳操作台要放平稳，要两个以上的人操作，动作要协 调，用力要均衡，防止锯条折断或套丝扳手崩滑伤人。E、两人同时操作管子钳进行接口时，用力要均匀、压紧、拿稳把柄，不得 将短管套入把柄内,加长力臂的做法。F、当管子钳套丝后短时间内不进行连接时,应刷一道机油用灰袋纸缠好，以 防弄脏螺纹和防止螺纹生锈。G、连接后的短段管子在运输、堆放中防止撞击和重物堆放其上，不准损坏 螺纹和附件.H、管道安装前，每根管子应检查清通，管内无杂物或泥垢，安装中断时,敞 口及时封堵。I、管螺纹连接时，选用管子钳或链条钳操作时，不得套管子加长手柄操作， 钳口防止沾油，并经常擦净油垢。J、上配件时，不仅要求上紧，还要考虑配件的位置和方向，不允许因拧过头 而用倒扣的方法找正.K、管件固定后，宜将外露螺纹上的填料清理干净，外露螺纹应涂防锈涂料。L、管道安装完毕,严格按照施工验收规范的要求进行严密性试验或管道试压, 认真检查管道及接头有无裂纹、砂眼等缺陷，丝头是否完好。M、安装后的连接管路严禁用作临时架子或上人攀登。6。IOo 1.2沟槽式连接施工技术措施（1）工艺流程:管材下料玲管材接头处滚槽3滚槽后的管材运至安装地点） 消防管安装玲接头处套上橡胶圈套f接头处上紧卡箍。（2）安装前准备：开孔机、滚槽机、钢管切割机、待装管子、扳手、游标 卡尺、水平仪、润滑剂、木榔头、安装脚手脚等。（3）施工技术措施1）用切管机将钢管按所需长度切割，切口应平整,切口处若有毛刺，应 用砂轮机打磨。2）将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。3）在钢管上放置水平仪量测，使钢管处于水平位置。4）将钢管端面与滚槽机止面贴紧，使钢管中轴线与滚槽机止面呈90固5）启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度 为止，停机。6）用游标卡尺检查沟槽的深度，确认符合标准要求。7）安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则， 安装过程中不可跳装,分段装,必须按顺序连续安装,以免出现段与段之间连接困 难和影响管路整体性能。8）准备好符合要求的沟槽管段，配件和附件.检查橡胶密封圈是还损坏, 将其套上一根钢管的端部。9）将另一根钢管靠近套上橡胶密封圈的钢管端部,两端处应留有一定问 隙，间隙应符合标准要求.10）将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部 位，并在其周边涂抹润滑剂。11）检查中轴线，在接口位置橡胶密封圈外侧按上下卡箍，并将卡箍凸边卡 进沟槽内，用手力压紧上下卡箍的耳部,并用木榔头槌紧卡箍凸缘处，将上下卡 箍靠紧。12）在卡箍螺孔位置，穿上螺栓,并均匀轮换拧紧螺母，防止橡胶密封 圈起皱。13）安装机械三通，机械四通的钢管应在接头支管部分用开孔机开孔：1用链条将开孔机固定于钢管预定开孔位置处。2启动电机转动钻头3操作设置在立柱顶部的手轮，转动手轮缓慢向下，并适量添加开 孔钻头的润滑剂,完成钻头在钢管上开孔。4清理钻落金属块和开孔部位残渣，孔洞有毛刺，须有砂轮机打磨 光滑。5将机械三通，卡箍置于钢管孔洞上下，注意机械三通，橡胶密封 圈与孔洞间隙均匀,紧固螺栓到位.（4）钢管沟槽尺寸：6"1596 B1656A1688219273192731013123253143771642618480255.520530246306o IOo Io 3阀门施工方法及技术措施团工艺流程:材料机具准备少安装位置确定好阀门安装好成品保护.团材料、机具准备：设计所需的阀门、相关配件；钢锯、活动扳手、PP-R管 热熔工具、手锤、管钳、钢卷尺、水平尺。团阀门安装前，应按设计文件要求核对其型号、规格、材质，并进行外观检 查和压力试验，不合格的不准使用。团螺纹或法兰连接的阀门，应在关闭情况下进行安装。团焊法兰与管道连接时，其焊接宜用氧弧焊打底、电弧焊盖面的焊接工艺， 以确保阀门内部清洁.焊接时阀门不宜关闭，防止过热变形.团当阀门与法兰内径或管子内径不一致时,应将阀门或法兰内径加工成1： 10 的斜口，确保其内径一致。团根据介质流向确定阀门安装方向。因水平管段上的阀门，手轮应朝上安装，特殊情况下，也可朝下或朝侧面安 装。升降式止回阀、减压阀、调节阀必须按规定安装在水平或立管上。团阀门与法兰一起安装时,如属水平管道,其栓孔应分布在垂直中心的左右,如 属垂直管道,其螺栓孔应分布于最方便操作的地方。团阀门与法兰组对时，严禁用槌或其他工具敲击其密封面或阀件,焊接时应防 止引弧损坏法兰密封面。国阀门的操作机构和传动装置应便于检修,高度一般为1。2米，当阀门中心与地面距离达1。8米时，宜集中布置,并设置操作平台.管道上阀门手轮 的净间距不应小于IOOmmo团安装铸铁阀门时，须防止因强力连接或受力不均而引起损坏.团调节阀应垂直安装在水平管道上，两侧设置隔断阀，并设旁通管。在管道 压力试验前宜先设置相同长度的临时短管，压力试验合格后正式安装。团阀门安装完毕后，应妥善保管,不得任意开闭阀门，如交叉作业时，应加防 护罩。团在管道吹扫、冲洗完毕后，有关阀门应抽芯检查，疏水阀门应全部抽芯检 查.国阀门安装完毕后应根据阀门的开闭情况和管道系统划分设置明显标志。6o 10.1o 4潜污水泵施工方法(1)施工技术措施A、开箱检查：在建设单位人员参加的情况下，按装箱单，对照名称、型号、 规格进行检查,核对泵的主要安装尺寸是否与设计相符；看表面有无损坏和锈蚀, 有无缺件，管口保护物和堵盖是否完好;把泵的地脚螺栓取出保管好。并保管好 泵的质量合格证及说明书,认真做好泵检查验收记录并经有关人员签字.B、基础验收检查：对基础外观检查,不得有裂纹、蜂窝、露筋等缺陷；按施 工图纸要求对基础位置和尺寸进行复测，看其偏差是否符合规范规定；基础复查 合格后，做好验收检查记录，由土建单位向安装单位办理中间交接手续.C、放线及基础面处理：按施工图纸依据轴线，用墨线在基础表面弹出泵安 装中心线，依据基础上土建红三角标记用钢卷尺确定安装标高；在基础放置垫铁处铲麻面，使二次灌浆时浇灌的混凝土与基础紧密结合。D、泵安装就位：用道木或木方铺一条平坦通道至基础边，在与基础衔接处 使通道与基础等高，道木上是滚木，将泵滚运至基础上。E、找正、找平：摆正水泵，在泵的进水口中心和轴中心分别用线坠吊垂线, 使线锤尖和基础表面的中心线相交;在每个地脚螺栓的两侧放置两组垫铁,泵长度 方向两螺栓中间各放一组垫铁；用钢卷尺测量水泵中心线的高度,看是否与设计 相符；通过调整垫铁的厚度对泵进行找平，将水平仪放在泵轴上测其纵向水平, 将水平仪放在泵出口法兰面上测其横向水平。F、二次灌浆：泵找正后,将每组垫铁相互用定位焊焊牢。灌浆处要清洗干净， 并擦尽积水。用525号硅酸盐水泥与细碎石配制混凝土，灌浆时要捣实；待混凝 土凝固后,其强度达到设计强度的75%以上时,拧紧地脚螺栓.螺栓应露出螺母8 IOmm.G、联轴器找正：虽然泵为整体安装，但因路途运输及现场安装原因，须重 新检查电机轴与泵轴对中。用千分表测量径向测量值和轴向测量值，并找正。6.10o 2电气系统6o IOo 2o 1配管及各种箱体预埋的施工方法及技术措施团工艺流程:材料机具准备好管子预制好管子敷设。国材料准备：各型钢管、连接套管、管纳子、废牛皮纸、扎丝、跨接钢筋、 开关盒、接线盒、穿管钢丝、机油、焊条、混凝土垫块.国机具准备:弯管器、电焊机、套丝机、电焊工具、手锤、钢圈尺、水平尺、 石笔、起子、老虎钳、半圆牡、撬杠、绳子。团配管前，应观察管子是否有扁拆、破裂、不规则等现象，管内有否杂物堵 塞并清除锈层和内部毛刺.团施工前根据施工图按线路短、弯曲少的原则确定线路，测量长度和定位尺 寸，并画在草图上。国根据测量的尺寸、形状，预制出各管段，做好各连接套管,对进入箱或盒内 的管段套好丝，并在平地上进行试连接，给各管段作好记号，对丝扣加油防腐， 按各回路进行编号,捆绑在一起待用。团根据图纸设计的要求，连接好各管段，将各箱、盒体等定位固定。国配管超过下列长度,中间应加装接线盒或拉线盒：45米，无弯曲；钢30米，有一个弯曲；管20米，有二个弯曲；12米,有三个弯曲。团为防止以后管子不通，各种明、暗配管在安装前要将管内加以清扫。团在墙上配管时,为管道美观、施工方便和不影响墙体质量,要用开槽机开好槽.团在现浇混凝土和墙内配暗管时，应密切配合土建,将管子预埋在钢筋上面和 在墙上开好的槽内。团管子在安装前应将管内加以清扫，以防以后返工。团向上的管口，均应随时加以临时封堵,以防落入杂物。团墙内配管时，应在砌砖墙时密切配合土建，做好留洞留槽、埋管的配合工 作,在土建粉刷前将管子埋好、固定好。团现浇混凝土内配管，应密切配合土建，将管子预埋在底筋上面.所有预埋的 管子、卡具及箱盒等应牢固固定,防止捣固混凝土时受振移位.箱内必须紧贴模板 并用粗草纸等垫物浸水后塞好，以防砂浆进入。团所有外露管口均应将管口封堵，以防砂浆进入管内。团进入墙内或混凝土内的管子离表面净距离不应小于15mm。管子不应有扁折或裂缝,壁厚度均匀，内壁应光滑。国为保证弯管质量，管子弯曲时应采用专用弯管器,较大管采用液压或电动设 备。团灯头箱、开关箱、接线盒等均应使用配套配件制品，金属盒与管线连接时 必须作跨接焊。(21)在顶棚内配管时，应在封平顶板前进行,并全用吊架固定。灯位应设灯 头箱，并加以固定，软管敷设要到位。(22)配管通过伸缩缝或沉降缝时，应设过路箱，两箱之间用软管连接，防止 基础下沉不均，损坏管子和导线。过线盒的大小根据敷设管子的管径和根数决定。(23)当电线管必须穿过设备或建筑物、构筑物的基础时，应设加强套管进 行保护。(24)钢管弯曲要用弯管器。弯管器要根据钢管直径选用，明配管的弯曲半径 一般不小于管外径的6倍；如只有一个弯时,可不小于管外径的4倍。暗配管的 弯曲半径不小于管外径的6倍;埋设于地下或混凝土楼板时不应小于管外径的10 倍。(25)焊接钢管弯曲时,要把焊缝放在弯曲线的外边或里边,不得放在侧面,防 止把管子弯成扁形.管子弯曲后，不得产生凹裂、折皱等现象。(26)除埋入混凝土内的钢管外，其他钢管外壁必须刷防锈漆，不得遗漏。明 配管安装后要加刷油漆一遍。(27)明配的厚壁钢管采用丝接,直径大于40mm采用套管焊接,套管长度为管径的Io 5-3倍。丝扣连接的钢管在管连接两端要焊接跨接接地线,跨接 接地线的截面要按钢管直径选择。采用专用接地线卡连接时，跨接线要用黄绿色 铜芯软线，截面不小于2。5mm2o跨接接地线的选择见下表：公称直径跨接线电线管钢管圆钢扁钢32326403285040-50l70-807080-25×4(28)钢管进入灯头盒、开关盒、接线盒及配电箱时，暗配管用焊接固定。管 口露出盒、箱要小于5mm；明配管要用锁紧螺母和管帽固定，露出锁紧螺母的 丝扣为24扣。6。10.2.2接地及防雷装置施工方法及技术措施工艺流程：材料机具准备好接地体施工3接地线及屋面避雷带的施工团材料准备：l2镀锌圆钢、一 40x4镀锌扁铁、连接钢筋、焊条、砂布、破 布、防锈漆、银粉漆.团机具准备：电焊机、电焊工具、手锤、毛刷、漆桶，接地摇表，大锤、铁 锹、水平尺、钢圈尺.本工程属三类防雷建筑,采用联合接地方式，其接地电阻不大于1欧。何利用建筑物基础内钢筋网连焊做自然接地体，其接地电阻不大于1欧，如 达不到此值，补打人工接地极.团利用建筑物结构柱内两根主筋做防雷接地引下线,每根引下线处的冲击接地 电阻不大于5欧.回楼顶用l2镀锌圆钢做避雷带,金属屋面与突出的金属物均须可靠接地。团接地母线采用-40x4镀锌扁铁.团如果要设人工接地体，接地体应符合下列要求：A、接地体顶部埋设深度不小于0。6米.B、人工垂直接地体长度一般不小于2。5米。C、相邻两垂直接地体的间距不宜小于其长度的两倍，一般不小于5m.D、接地体与建筑物的距离不宜小于1.5米；E、将接地体打入土中时,应加保护帽。打入后应露出沟底100150mm0接地 扁铁与接地体焊接处距顶端IOOmm,焊缝应涂沥青以防腐蚀；在作防腐处理时 前，表面必须除锈并去掉焊接处残留的焊药。F、回填土前先测定接地电阻，如达不到设计要求采取相应措施.回填土时要 夯实，敷设在有腐蚀性的土壤中要进行换土。G、严禁用地脚螺栓作为接地极。团接地母线的安装要求A、本工程中的接地母线采用一40x4的镀锌扁铁。B、接至电气设备的连接线连接必须牢固可靠，便于检查。连接设备的接地 螺栓要用镀锌螺栓,有振动的地方要垫防松帽或防松垫圈。团明敷的接地线表面涂15100mm宽度相等的绿色和黄色相间的条纹,在每个 导体的全部长度上或只在每个区间或每个可接触的部位上做出标志。当使用胶带 时应使用双色胶带。中性线涂淡蓝色标志。团在接地线引向建筑物内的入口处和检修用临时接地点处，均应刷白色底漆 后标以黑色的接地记号.团接地线敷设要便于检查，不防碍设备拆卸和检修；接地线支持支架的距离 在水平直线部分一般为Oo 5-1.5米，垂直部分为Io 53米，转弯部分为0.30o 5米，接地线沿墙水平敷设时，距地保持250300mm,与墙面要有1015mm的 间隙;接地线在穿越墙壁、楼板处设套套钢管保护；接地线转弯处作弧形过渡， 不能直角弯。团接地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；敷设要平直， 不能有高低起伏及弯曲等情况。回扁钢接地线、圆钢的接地线采用焊接，焊接必须牢固无虚焊。扁钢与扁钢 搭接,搭接长度为宽度的2倍，圆钢与圆钢的连接，搭接长度为圆钢直径的6倍， 严禁对接。自接地干线至少应在不同的两点与接地网相接。自然接地体至少在不同的两 个点与接地干线或接地网相连。团电气设备的每个接地部分应与单独的接地干线相连。不得在接地线中串接 几个电气设备。团接地线穿过墙、楼板和地坪处加装保护套，跨越建筑物伸缩缝、沉降缝处 时，应用接地线本身变成弧状补偿.团不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地 线。团桥架接地在每个接头处用黄绿双色线在接头两端用镀锌螺栓可靠固定，连 接线按桥架及接地螺栓大小做端子并搪锡，喷塑或喷漆的桥架必须在连接处刮去 塑层和油漆。镀锌桥架可在连接板两端增设防松垫圈。（21）避雷网的施工注意事项：A、本工程中避雷带采用巾12镀锌圆钢焊接制作。B、屋面避雷带采用明敷方式，支架间距为1米，支架高度为150mm。（22）本建筑要求作总等电位联接,在地下室总配电箱旁安装一总等电位联接端 子箱,除图中画出外所有进出建筑物的金属体、建筑物的金属构件及金属线槽均 要与总等电位联接端子箱连通。（23）本工程要求强、弱电间及设备间的所有金属装置（桥架、跳线架金属背 板、机柜等）均应可靠接地。所有外露的防雷设施均应刷樟丹油一道，防锈漆二 道。6o IOo 2o 3桥架安装施工方法及技术措施团工艺流程:材料机具准备好支、吊、托臂安装3桥架安装固定好接地线的连 接。国材料准备:金属桥架及其连接配件、支（吊、托）臂、锯条、油漆、专用接地 连接线、焊锡、锡膏、汽油.团机具准备：手接葫芦、砂轮切割机、电动磨光机、电锤、开孔机、钢锯、 活动扳手、圆铿、手锤、平牡、喷灯、焊锡熔锅、绳子、抬杠。回桥架安装应平整，无扭曲变形，内壁光滑、无毛刺。团强、弱电桥架安装标高均要与设计相符。团桥架安装用厂方提供的专用支（吊、托）架固定，支架间距应不大于2米。国桥架安装应横平竖直，其水平和垂直偏差不应大于长度的2/1000,全长最大 偏差不应大于20mmo国桥架的切断应用钢锯或砂轮切割机进行，不得用气割。且切口应锂平。桥 架接口应平直，接板应紧密。团桥架在施工结束后要盖好槽盖,且槽盖要平整、无翘角.国桥架出线口应用开孔机开口，并应锂光滑，位置应正确。团进出桥架的配管应和桥架垂直，开口孔径与管径相符，并应以锁紧螺母固 定.回桥架转弯处，应用转弯桥架，不得用直线桥架加工.国桥架的连接螺丝要用桥架厂家生产的配套的专用镀锌螺丝。团桥架应进行可靠的接地或接零,但不应作为设备的接地导体，如果是喷塑或 喷漆的，要除去塑层和油漆。连接线的线头螺帽和卡子要搪锡，连接要紧密。接 地电阻不大于1欧姆。6.10o 2.4管内穿线、线槽配线及电缆敷设施工方法及技术措施团工艺流程：材料机具准备1穿线准备3穿线、配线.团材料准备：电线、信息线、钢丝、滑石粉、护口、毛刷、破布。团机具准备：放线架、人字梯、活动扳手、万用表、兆欧表、防护手套、电 工工具、钢丝、绳子、扎带。团管内穿线及桥架配线应在土建地坪和粉刷工程结束后进行.团穿线前,应先清扫管路，将管中的积水及杂物清除干净。回穿线时，管口一定要戴上护口。团穿线规格：根据图纸设计中的要求执行。团管内导线总截面（包括外护层）不应超过管子截面的40%。国桥架内导线总截面积（包括绝缘层）不得超过桥架截面积的60%o在可拆卸盖 板的桥架内,包括绝缘层在内的导线接头处所有导线截面积之和，不得大于桥架 截面积的75%,在不易拆卸盖板的桥架内，导线的接头置于桥架接线盒内。色当配线采用多相导线时,线色要严格区分，见下表；ABC零保护地线ABC 各（PE）线相别导线颜色黄绿红鲁 黄绿双色团导线在管内不得有接头和扭结，其接头要在接线盒内连接.团垂直管路中的导线,穿线时应自上而下拉引.团一般灯头盒、开关盒的出线留头长度约为150mm。团管内穿线应采用放线架，以减少导线扭曲。导线上应做好统一标记,便于接线时识别，以防接错。国穿线时,应先将导线端部绝缘层削去，将线芯与引线接牢，涂上润滑剂（滑 石粉），并应将每根导线理直分开，徐徐拉入管内，穿入管内的导线不得绞在一 起.团电缆敷设施工技术要点A、电缆严禁有扭拧和表面严重划伤等缺陷.B、电缆保护管管口应光滑、无毛刺，防腐要良好。C、电缆敷设的坐标及标高应符合施工图要求.电缆切断后头部做好密封措施。D、直埋电缆沟须铲平夯实，在沟底先铺100毫米厚的砂或细土，待电缆敷 设后再铺100毫米厚的砂或细土，然后盖保护板或砖，最后才回填土。E、电缆支架、托架安装位置正确，在转弯处能托住电缆平滑过渡。F、电缆走向、标高、坐标正确清楚.G、电缆标志桩和标志牌设置准确,清晰齐全。H、电缆头固定可靠，相序正确，标志清晰。I、禁止将电缆平行敷设在管道上方或下方。J、电缆终端头制作技术：a）在套进聚氯乙烯分支管首套,首套下口用绝缘带封口,再外包二层黑色聚氯 乙烯带。b）要用绝缘带封住首套指口。d）压接线端子后，要用绝缘带封住线鼻下口。e）从接线端子下口起至首套叉口,绕包二层绝缘带作线芯绝缘和注明相别。6.10.2o 5配电箱（柜）施工方法及技术措施团工艺流程：材料机具准备少预留孔洞的修整-位置确定好安装固定好成品保 护.团材料准备：配电箱（柜）、砂子、砂浆、破布、铁丝、油漆。国机具准备：电锤、电钻、开孔机、台钻、电工工具、水平尺、钢圈尺、线 坠、小白线、灰桶、瓦工工具、铁钎子、毛刷.国根据设计图纸要求或规范规定，观察配电箱预留孔洞是否符合安装要求， 如不能满足,要进行修整。团安装配电箱时，确定配电箱的规格、型号是否和图纸上的设计要求相符。国根据配电箱的规格、尺寸大小，在墙上对配电箱的安装高度、位置作上记 号。国箱体安装过程中，时常用小白线根据上面画出的记录，拉出网格,观察箱体 是否达到所作的记号，随时调整。国配电箱安装应牢固，并且要找平、找正。团电箱内的电器应布置整齐，二次接线应排列整齐，布线美观，箱内二次线 不得有接头.团暗装配电箱后壁应放孔眼为IOmmxlOmm的钢丝网，并用水泥砂浆抹平,箱 壁应紧贴墙面，箱壁与墙面和嵌入墙体内的接触部分应涂防锈漆。团落地式电箱采用型钢基础，螺栓固定。国配电箱安装要做到横平、竖直、牢固。团配电箱接线完毕后,清扫箱柜内的杂物和擦除污垢，并将熔丝拆下，妥善保 管，待正式送电前测好绝缘电阻后方可装上.国配电箱内的电器应装设标志牌，注明控制回路的名称.团配电箱要可靠接地或接零。团端子箱安装应牢固，封闭良好，并应防潮、防尘。6.10o 3空调系统6« 10.3.1风管及部件的安装（I）材料、机具准备材料准备:预制好的风管及配件、部件，连接、固定材料。机具准备：手锤、电锤、手电钻、砂轮机、角向磨光机、台钻、气焊工具、 呆扳手、螺丝刀、尖冲、木锤、大力剪、大力钳、倒链、梯子、绳子、饕子、活 扳子、防护手套、安全帽、安全带。（2）工艺流程确定标高3风管排列÷法兰连接玲安装就位找正好检验。（3）施工技术措施A、风管系统安装前，检查土建预留的孔洞，预埋件的位置和标高是否符合 设计要求.B、风管的安装：a）风管安装原则:风管应安装在其它所有管道的前面,当和其它管道发生冲突时，其它管道应让风管。b）根据制作好的风管和部件编号,结合施工流程,对延长米上的风管、部件进 行预排列、组装。c）组装时，两风管法兰之间垫3mm厚的石棉垫，石棉垫与法兰之间用高温 粘结剂粘牢。法兰连接处石棉垫用尖冲冲去，以便连接用螺杆固定。d）法兰连接的风管，垫料不能挤入风管内,橡胶板接口处应切成梯形或梯形， 并应涂胶粘牢，法兰连接的螺栓采用M825,且朝同一方向。e）风管吊装时，用插拉葫芦将风管拉起,葫芦的钢索与风管之间用软质材料 隔开。f）风管吊好后，整理支、吊架。风管和支吊架间垫浸沥清油的硬木垫块，厚 度与保温层同厚。调整好风管的坡度。g）风管沿墙敷设时，与墙面保持不小于15Omm距离。h）明装风管水平安装,水平度的偏差每米不应大于3mm,总偏差不应大于 20mm,明装风管垂直安装，垂直度的偏差，每米不应大于2mm,总偏差不应大 于20mm,暗装风管位置应正确,无明显偏差.C、阀体安装为便于操作，多叶调节阀、防火调节阀等调节装置，应安装于便于操作的部 位。安装部位应准确,型号、规格应正确且符合设计要求.防火阀型号、规格应符合设计要求,安装时易熔件应迎气流方向,不得反装， 为防止易熔件脱落，易熔件应在系统安装后再装.安装防火阀时,先要对其外观质 量和动作的灵活性与可靠性进行检验,确认合格后方可进行安装,注意调节好手柄 的位置，且有明显的关、开指示标志.防火阀安装后应做动作试验，其阀板启闭 应灵活，动作应可靠。D、散流器、风口、百页窗安装由于散流器、风口、百页窗大都均是安装在表面,因此首先要注意美观,安装 要横平、竖直,平面要平整，无特殊要求情况下露于室内部分应与室内装饰线条 平行，为了使风口在室内保持整齐，室内安装的同类型风口应对称分布，外墙防 雨风口配合外墙装饰施工。为防止脱落，安装时与风管连接要紧密。有调节和转动装置的,安装后要进行 检查，是否具有原来的灵活性。(4)成品保护A、安装好的风管及配件要保证表面光滑清洁，保温风管外表面整洁无杂物。 室外风管应有防雨措施。B、暂停施工的系统风管，应将风管敞口处封闭，防止杂物进入。C、风管伸入土建结构风道时，其末端应安装钢板网,防止系统运行时杂物进 入风管风。D、交叉作业较多的场地，严禁以安装完的风管作为支、吊、托架，不允许 将其它支、吊架焊在风管法兰和风管支、吊、托架上。E、运输和安装不锈钢、铝板风管时，应避免划伤风管表面，安装时尽量减 少与金属物质物品接触。用塑料布将风管隔开.F、运输和安装配件和部件时，要避免碰撞而造成执行机构和叶片变形.露天 安装设置防雨、防雪措施。(5)质量标准A、安装必须牢固，位置、标高和走向要符合设计要求，部件方向正确，操 作方便.防火阀检查口的位置必须设在便于操作的部位。B、支、吊、托架的形式、规格、位置、间距及固定必须符合设计要求和施工规范规定,严禁设在风口、阀门及检查孔处。C、风管的法兰连接时应平等、严密,螺栓紧固均匀，螺栓露出长度适宜并一 致，同一管段的法兰螺母在同一侧.D、风口安装位置正确，外露部分平整美观，同一房间内标高一致，排列整 齐。E、柔性短管松紧适宜，长度符合设计要求和施工规范规定，并无开裂和扭 曲现象.十三、主要施工机械和工具、主要周转材料，劳动力安排一览表（插入土建 里面）（一）主要施工机械和工具一览表名 称型号数单备量位注序号1交流电焊机BX3-2 006台2套丝机2"-4"4台33台4冲 击 电 锤228把5接地摇表1套6手动1台4003 台Oo3T10M2 套11121314开 槽 机 电 动 弯 管 机兆 欧 表序号工种人数备注1管道工9高峰值2电工12高峰值3电焊工2高峰值4通风工2高峰值双组份，以高弹性高分子有机液料为主原料精制而成的防水防漏浆料，该浆 料固化成膜后能形成一层连续封闭的橡胶状弹性体，并具有优异的抗拉强度、 延伸性,及不透水性,粘结强度高、耐腐蚀、耐候性好的优点，该产品无毒、无味、 无腐蚀性、属环保产品。使用范围1、本品适用于厨房、卫生间、室内外墙体防水、防潮.2、适用屋面、地下室、水池、水箱、游泳池、地面、墙壁等作防水防潮工程。施工方法1、将基层处理平整、牢固、干净、无明水。2、施工前、将涂料搅拌均匀，无颗粒状,无沉淀的糊状；用毛刷或滚筒直接涂刷 基面上；一一般为34道，每一道应在前道不粘手后再进行涂覆。3、在防水层上粘贴瓷砖，最后，一道涂覆后未干前应在面上撒一些砂子，以增 强与瓷砖的粘结力。4、在防水层上粘贴瓷砖，应待防水层干透后再粘贴。注意事项1、施工前温度必须在5-35M 34道，特别干燥的基面应洒水湿润。2、禁止在雨天施工；露天部位禁止在雨天施工;施工后涂料未固化成膜之前不能 淋雨.3、本产品不得添加其它任何材料。
