老旧小区改造配套基础设施建设项目（便民道路）海绵城市施工图设计说明.docx

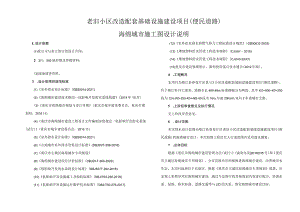

老旧小区改造配套基础设施建设项目(便民道路)海绵城市施工图设计说明L设计依据(1)我公司与业主签订的设计合同；2 2)1：500地形图及管勘资料；(3)现场调查资料。3 .设计采用的规范标准(1)室外排水设计标准(GB50014-2021)(2)海绵城市建设技术指南一低影响开发雨水系统构建(2014年10月)(3)重庆市海绵城市规划与设计导则(重庆市城乡建设委员会，重庆市规划局，2016.11)(4)重庆市海绵城市建设工程设计文件编制深度规定一低影响开发雨水系统(试行)(重庆市城乡建设委员会，2016.11)(5)室外排水设计标准(GB50014-2021)(6)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(7)重庆市主城区海绵城市专项规划(8)海绵城市建设项目评价标准(DBJ50-T-365-2020)(9)低影响开发雨水系统设计标准(DBJ507T-292-2018)(10)低影响开发设施施工及验收标准(DBJ/T50-290-2018)(11)低影响开发设施运行维护技术标准(DBJ/T50-276-2017)(12)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(13)埋地塑料给水管道工程技术规程(CJJI(H2016)(14)埋地塑料排水管道工程技术规程(CJJI43-2(HO)(15)重庆市建设领域禁止、限制使用落后技术通告(2019年版)；4 .工程概况本项目为垫江县春花片区老I日小区改造配套基础设施建设项目(便民道路)，位于垫江牡丹大道旁，道路全长469.49m,标准路幅分为两段，其中KO+000K0+200段为12m,K0+250-K0+469.49段为16m,车速20Kmh,双向2车道城市支路。5 .上阶段审查意见及执行情况无上阶段审查意见。6 ,设计范围本次排水设计范围为垫江县春花片区老旧小区改造配套基础设施建设项目(便民道路)的海绵城市设计。本次海绵工程仅在人行道范围内采用透水铺装。7 .总体目标根据重庆市海绵城市建设管理办法(试行)(渝府办发2018135号)和重庆市主城区海绵城市专项规划，全市范围内应积极推进海绵城市建设，改善城市水生态。本项目地块位于北暗区，根据重庆市主城区海绵城市专项规划成果，从宏观上来指导项目海绵城市建设，通过与总规中的其他规划内容进行配合，协调水系、绿地、排水防荡、道路交通等与LID的关系，落实海绵城市建设目标。本次设计道路，通过加权平均计算可知年径流总量控制率为72.9%,年径流污染物去除率为50%。8 .总体控制指标计算道路LID设施的主要功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少总流产整。本次设计道路人行道标准宽度为4.Om和2.0m,道路人行道宽度较窄，生物滞留沟难以连续布置，本次海绵工程在人行道范围内采用透水铺装，后期可在道路两侧地块及绿地内设置其他海绵设施。D低影响开发措施本次道路工程为新建道路，采用人行道透水石专铺装的LlD设施。充分利用透水铺装实现自身受雨面的雨水控制，建设成本较低，易于管理维护。地块内部的雨水通过地块内部的LID设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统。2）年径流总控制率道路海绵年径流总量控制率路基宽度下垫面及LID设施控制面积（m2）年径流总量控制率合计12m透水砖铺装134180%33.40%树池085%车行道24120合计375316m透水砖铺装217580%本项目位于垫江县，新建地块年径流总量控制率及径流污染去除率取值表如下:用地类型年径流总量控制率R)年径流污染去除率(%)居住用地绿化率V30%30%W绿地率W70%35%W绿地率50707580管理与公共服务绿化率<30%30%W绿地率W70%35%W绿地率50707580商业服务业设施用地绿化率W15%15与V绿地率506570工业用地6550物流仓储用地6550道路路侧带宽度比<30%30%W路侧带宽度比<40%40%路侧带宽度比50657075交通设施用地7050公用设施用地7050绿地与广场用地8050本次设计道路桩号K0+000K0+200段路基宽度为12m,道路长度为200m,路幅分配如下：路基宽度2m=2m人行道+8m车行道+2m人行道;路侧带宽度比为33.33%,因此年径流总量控制率为70%,年径流污染物去除率为50%o本次设计道路桩号K0+200K0+469.49段路基宽度为16m,道路长度为269.49m,路幅分配如下：路基宽度16m=4m人行道+8m车行道+4m人行道；路侧带宽度比为50%,因此年径流总量控制率为75%,年径流污染物去除率为50%o小计375328.59%22.87%16m透水砖铺装217580%80%64%树池9885%70%60%车行道2646000小计491937.07%29.48%合计26.62%经计算，道路范围内雨水径流污染物削减率为26.62%,不满足雨水径流污染物削减率250%的要求。通过计算发现，本次设计道路由于不可控路面面积占比过大，年径流总量控制率和污染物去除率无法满足文件中的控制指标要求，超标部分雨水须通过海绵专项规划统筹考虑，进入周边地块或海绵专项设施中进行指标分解。9 .人行道透水砖铺装9.1. 年径流总控制率计售根据透水欣路面技术规程(CJJ/T188-2012),“透水砖路面的设计应满足当地2年一遇的暴雨强度下，持续降雨60min,表面不产生径流”，主城区2年一遇暴雨强度为q=363.21/(s.ha2),2年一遇的设计暴雨雨型如下表所示：历时1小时2小时3小时24小时暴雨量(mm)41.352.360.187.4最大5min降雨量(mm)10.1410.7211.095.19树池9885%车行道26460合计4919经计算，本次设计道路范围内年径流总量控制率为33.40%,不满足年径流总量控制率272.9%的要求。因此仅设置透水铺装和树池无法达到年径流总量控制率要求。3)雨水径流污染去除率计算本次设计透水砖铺装单项污染物去除率为80%90%,本次设计取80%,道路范围内两水径流污染物削减率计算如下表：根据重庆市海绵城市规划与设计导则(试行)，汇水区域年径流污染去除率P按下式计算：P=PW*PT式中：PW汇水区域Ln)设施污染物去除率(以SS计)；PT汇水区域年径流总量控制率。年径流污染去除率一览表路基宽度下垫面及1.lD设施控制面积(m2)年径流总量控制率单项设施污染物去除率年径流污染去除率(SS)(%)12m透水砖铺装134180%80%64%树池085%70%60%车行道24120008.3.海绵设施排水设计（1）海绵城市生态砖路面的排水可分表面排水和内部排水。应结合市政管网、绿化景观、生态建设及雨水综合利用系统进行综合设计，并应符合现行行业标谁城市道路工程设计规范CJ37的规定。（2）海绵城市生态砖路面内部雨水通过PE穿孔管管道就近引入雨水口后排入雨水系统，管径d75。（3）透水盲管的铺设坡度同人行道横坡坡度。透水盲管钻孔孔径15mm,孔间距IoCm,排孔数为6,盲管上下层砾石厚度为5cm,盲管周围应包裹透水土工布，土工布规格300gm2,垂直渗透系数0.001lcms,断裂伸长率50%,撕破强力三02KN,顶破强力M1.4KN。10 海绵设施施工注意事项及验收、维护要求9.1.施工注意事项1）土基及垫层的高度、宽度、纵横坡度、压实度、平整度等应符合设计要求；2）透水混凝土基层施工配合比应符合设计要求，进行实验室试配，依试验结果选用水泥用量低、强度及透水性能符合设计要求的配合比；3）为保证基层的透水性能，混凝土拌和物中不宜添加砂子，如采用则需经试验室试验，以保证透水水泥混凝土的透水性能；4）透水砖铺设过程5透水混凝土基层的养护应符合下列要求：A.混凝土基层施工完成后，应及时进行养护，养护时应保证路面清洁；8 .养护时间应根据混凝土强度增长情况而定，应特别注重前7d的保湿（温）养护，当混凝土强度达到设计强度的80%时，方可进入下道工序施工:降雨强度（In/s）3.38X10-53.57X10-53.70X10-51.73X10-5从以上计算可以看出，在透水砖渗透系数不小于1X10-4ms的情况下，2年一遇降雨不会产生径流。9 .2.海绵城市生态砖铺装（1）海绵城市生态砖技术要求本工程人行道透水铺装采用仿石材生态砖，生态砖的透水系数不小于IX10-2cms,防滑性能（BPN）不应小于60,保水率不小于0.6gCln2、耐磨性的磨坑长度不大于35mm,抗压强度等级为CC40。外观质量、尺寸偏差、力学性能、物理性能等其他要求应符合透水路面石专和透水路面板（GB/T25993-2010）、透水砖路面技术规程CJJ/T188-2012的规定。（2）找平层海绵城市生态砖面层与基层之间应设置透水找平层，找平层透水性不宜低于所采用的生态砖，本次设计找平层厚度为30mm粗砂。（3）基层基层采用C20无砂大孔混凝土基层150mm,透水混凝土的有效孔隙率应大于10%,渗透系数不应小于2义10-2cms,砂砾料和砾石的有效孔隙率应大于20%,连续孔隙不应小于10机（4）垫层垫层宜采用透水性能好的砂或者砂砾等颗粒材料，本次设计采用15OnIm厚级配碎石垫层，小于0.075mm的颗粒含量应小于5%。10 .其他1、本说明及设计图说未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。2、施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理,以确保工程质量。施工单位不得擅自进行处理。3、透水砖铺装设施验收需满足低影响开发设施施工及验收标准DBJ50/T-290-2018相应要求。4、本工程使用建设垃圾资源化替代产品利用率不得少于30%。11 .主要工程量编号名称规格单位数量备注1透水铺装项1具体详见道路专业2透水盲管DN75m895SN28KNm2注：1、人行道及非机动车道透水铺装工程量详见道路专业。2、透水盲管工程量以实际工程量为准。C.养护过程中应在路面周边设围档防止人、车进入；5）找平层用砂应干净、均匀，粒径符合要求；6）不得在新铺设的砖面上拌和砂浆和堆放材料。铺装砂浆摊铺宽度应大于铺装面50TOomm：7）面层铺设中，应随时检查其安装是否牢固与平整，及时进行修整，不得采用向砖底部填塞砂浆或支垫等方法找平砖面。8）面层铺设完成后，由侧面及顶面敲实，保证砌块之间挤缝紧密。及时清除砖面上的杂物、碎屑，如面砖上有残留水泥砂浆，应更换面砖。9.2. 验收要求1）面层砖的透水性能、块形、颜色、厚度、强度等应符合设计要求；2）面层与路缘石及其他构筑物应顺接，不得有反坡积水现象；3）透水瓶铺装允许偏差应符合透水砖路面技术规程表7.2.2的规定；4）土基、基层等工序应分部、分项工程验收，质量检验和验收标准应符合现行行业标准城镇道路工程施工与质量验收规范的规定。9.3,海绵设施维护管理透水铺装使用后应定期进行养护，以保证其正常的透水功能；当透水铺装的透水功能减弱后，可采用下列方法进行恢复：1）利用高压水流冲洗透水砖表面；2）利用真空吸附清洁透水砖表面；其余未尽事宜应满足低影响开发设施施工及验收（DBJ50/T-290-2018）、透水砖路面技术规程（CJJ/Tl88-2012）及相关规范。
