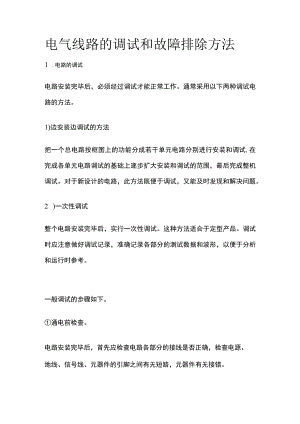

电气线路的调试和故障排除方法全套.docx

电气线路的调试和故障排除方法1 .电路的调试电路安装完毕后，必须经过调试才能正常工作。通常采用以下两种调试电路的方法。1)边安装边调试的方法把一个总电路按框图上的功能分成若干单元电路分别进行安装和调试,在完成各单元电路调试的基础上逐步扩大安装和调试的范围，最后完成整机调试。对于新设计的电路，此方法既便于调试，又能及时发现和解决问题。2 )一次性调试整个电路安装完毕后，实行一次性调试。这种方法适合于定型产品。调试时应注意做好调试记录，准确记录各部分的测试数据和波形，以便于分析和运行时参考。一般调试的步骤如下。通电前检查。电路安装完毕后，首先应检查电路各部分的接线是否正确，检查电源、地线、信号线、元器件的引脚之间有无短路，元器件有无接错。通电检查。接入电路所要求的电源电压，观察电路中各部分元器件有无异常现象。如果出现异常现象，应立即关断电源，待排除故障后方可重新通电。单元电路调试。在调试单元电路时应明确本部分的调试要求，按调试要求测试性能指标和观察波形。调试顺序按信号的流向进行，这样可以把前面调试过的输出信号作为后一级的输入信号，为最后的整机统调创造条件。电路调试包括静态和动态调试，通过调试掌握必要的数据、波形、现象，然后对电路进行分析、判断，排除故障，完成调试要求。整机统调。各单元电路调试完成后就为整机调试打下了基础。整机统调时应观察各单元电路连接后各级之间的信号关系，主要观察动态结果，检查电路的性能和参数，分析测量的数据和波形是否符合设计要求，对发现的故障和问题及时采取处理措施。2.电路故障的排除电路故障的排除可以按下述几种方法进行。1）信号寻迹法。寻找电路故障时，一般可以按信号的流程逐级进行。在电路的输入端加入适当的信号，用示波器或电压表等仪器逐级检查信号在电路内各部分传输的情况，根据电路的工作原理分析电路的功能是否正常，如果有问题，应及时处理。调试电路时也可以从输出级向输入级倒推进行，信号从电路最后一级的输入端加入，观察输出端是否正常，然后逐级将适当信号加入前面一级电路输入端，继续进行检查。2 ）对分法。把有故障的电路分为两部分，先检查这两部分中究竟是哪部分有故障,然后再对有故障的部分对分检测,一直到找出故障为止。采用对分法可减少调试工作量。3 ）分割调试法。对于一些有反馈的环形电络，如振荡电路、稳压电路，它们各级的工作情况互相有牵连，这时可采取分割环路的方法，将反馈环去掉，然后逐级检查，可更快地查出故障部分。对自激振荡现象也可以用此法检查。4 ）对比法。将有问题的电路状态、参数与相同的正常电路进行逐项对比。此方法可以较快从异常的参数中分析出故障。5 ）替代法。把已调试好的相同的单元电路代替有故障或有疑问的单元电路（注意共地），这样可以很快判断故障部位。有时元器件的故障不很明显，如电容漏电、电阻变质、晶体管和集成电路性能下降等。这时用相同规格的优质元器件逐一替代试验，就可以具体地判断故障点，加快查找故障点的速度，提高调试效率。
