中银(南京)律师事务所装修施工组织设计.docx

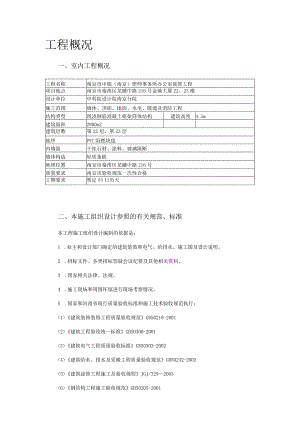

工程概况一、室内工程概况工程名称南京市中银（南京）律师事务所办公室装饰工程项目地点南京市秦淮区龙蟠中路216号金城大厦22、23楼设计单位中科院设计院南京分院施工范围墙体、顶面、地面、水电、暖通及消防工程结构类型现浇钢筋混凝土框架筒体结构建筑高度4.5m建筑面积2900m2建筑层数第22层，第23层地坪PVC阻燃块毯内墙面干挂石材、涂料、玻璃隔断墙体构造轻质条板地理位置南京市秦淮区龙蟠中路216号质量要求南京市验收规范一次性合格工期要求暂定55日历天二、本施工组织设计参照的有关规范、标准本工程施工组织设计编制的依据是：1 .业主和设计部门确定的建筑装饰和电气、给排水、施工图及设计说明。2 .招标文件、各类招标答疑会议纪要及其他相关资料。3 .国家相关法律、法规。4 .施工现场和周围环境进行现场考察情况。5 .国家和河南省现行质量验收标准和施工技术验收规范执行：<1>建筑装饰装修工程质量验收规范GB50210-2001<2>建筑工程验收统一标准GB50300-2001<3>建筑电气工程质量验收标准GB50303-2002<4>建筑给水、排水及采暖工程质量验收规范GB50242-2002<5>建筑涂饰工程施工及验收规程JGJ/T292003<6>钢结构工程施工验收规范GB50205-2001<7>民用建筑工程室内环境污染控制规范GB50325-2001<8>砌体工程质量验收规范GB50203-2002<9>木结构工程施工质量验收规范GB50206-2002<10>屋面工程质量验收规范GB50207-2002<11>建筑地面工程施工质量验收规范GB50209-2002三、施工总体布署一、项目经理部机构设置根据本工程的特点，我公司指派一名施工经验丰富的同志担任项目经理，常驻现场统一组织协调指挥，负责实施项目承包职能，确保工程顺利进行。项目经理部组织机构设置：项目经理项目技术负责人装饰施工班组二、项目经理部主要成员岗位职责（一）项目经理的主要职责：1 .制定项目总体计划，对工程项目的质量、安全、工期、成本以及现场文明施工全面负责，进行全过程管理；2 .确保本工程合同目标实现，提高企业社会信誉；3 .负责组建项目管理机构，按编制配备人员；4 .组织有关协调会议，处理项目部内外关系；5 .合理组织、配置及落实项目的人、财、物等生产要素，严格按照国家法律、法规以及有关规定组织项目经营活动；6 .负责做好项目全体人员的思想教育工作，坚持两个文明一起抓。（二）项目副经理的主要职责：1 .协助项目经理做好项目管理工作；2 .制定项目施工进度计划，组织生产调度，保证项目工期目标完成，确保工程质量。3 .严格按照国家、行业的施工规范、技术标准和操作规程组织施工，确保工程质量。4 .组织安全教育，落实安全生产组织技术措施，现场文明施工管理工作；5 .按计划组织施工机械、设备、施工材料的进场和管理工作；6 .组织分部、分项工程质量检查，组织不合格品（工程）的纠正活动。（三）项目技术负责人主要职责：1 .负责工程技术和质量管理工作；2 .负责项目质量策划，编制施工技术方案和特殊过程作业指导书，解决施工中出现的技术质量问题：3 .负责组织图纸会审，设计变更及技术交底工作；4 .负责一般不合格品（工程）的处理建议，并对不合格品（工程）的纠正措施及纠正活动进行检查和验证；5 .负责新技术的开发和应用工作；6 .负责施工过程的技术管理和质量检验的领导，并对质量记录予以证实；7 .组织本工程的分部、分项工程内部检评，负责项目竣工资料的整编。（四）质检员1 .对施工质量随时检查，发现问题及时解决。2 .负责材料进场的检验。3 .负责施工过程中的检验、检查、验收工作的组织执行和结果确认。（五）安全员1 .对现场安全生产工作随时检查，发现问题及时解决。2 .负责安全生产规章制度的督促、执行。3 .负责安全工作相关方的协调和沟通。（六）专业工长1 .对本专业的质量及技术工作随时进行检查，发现问题及时解决。2 .有针对性的制定本专业施工方案、措施、技术交底等文件，并督促、指导执行工作。3 .负责本专业施工过程中的检验、检查、验收工作的组织执行和结果确认。4 .负责与现场施工相关方专业人员的协调和沟通。（七）材料员1 .负责物资供应商和所供材料信息的收集整理，提供给项目经理做出决策。2 .按批准的采购计划和要求，执行采购任务。3 .负责物资的进场验证。4 .收集、整理进场物资的各类证明，移交资料管理员。（八）仓库管理员1 .接受核对进场物资。2 .保管、保护进场物资。3 .记录、保存、整理物资进出库单据，随时备查。（九）资料员1 .负责收集、整理、保管质量文件和记录。2 .检查、核实质量文件和记录的正确性、有效性。3 .提供资料、协助施工现场相关方对质量文件和记录的检查和查阅。4 .提供资料、协助公司（各部门）质量文件和记录的检查和查阅。三、施工准备（一）技术准备1 .认真学习施工图纸和相关的规程规范、标准图集，掌握本工程建筑、结构、安装的设计形式和特点，明确各专业的设计要求和标准。2 .认真进行图纸预审，为参加图纸会审做好准备，图纸预审的内容是：< 1>施工图纸是否完整和齐全，施工图说明与其总说明内容是否相应。< 2装饰施工图、空调系统施工图和设备安装施工图之间在尺寸、标高、轴线以及预留孔洞、说明方面有无矛盾。< 3>各专业、各工序、各工种的施工图及组成部分有无矛盾和错误。< 4>合理化的建议3 .进一步补充和完善施工组织设计的内容，编制特殊工序施工方案。4 .制定质量和安全生产交底程序,编写各分部分项及各工种技术质量和安全生产交底卡。5 .组织专业人员编制施工图预算和材料计划表。6 .编制材料供应计划、劳动力进出场计划、机械设备需用量计划。7 .进行原始资料调杳分析、自然条件调查分析技术经济条件调查分析。8 .制定培训计划，分工种分班组对进场职工进行培训。（二）现场准备1 .与业主办理现场移交手续，做好测量放线工作。2 .做好施工现场临时设施，建筑材料的储存和堆放工作。3 .根据施工平面布置及业主总包方要求建立安全、消防、保卫等组织机构和相关规章制度，布置安排好消防、环境保护等措施。四、施工顺序一、总体施工程序1.总体施工程序二、施工流水作业段的划分与组织根据本工程建筑布置及其装饰设计特点，为便于统一组织施工管理，加快工程进度,确保工程质量，现采取以下施工流水段的划分与组织。采取按层分工序分别组织流水作业以吊顶工程、墙面工程、地面工程、收口工程为主导工序，其余各项装修工序穿插在其中，并尽可能的为主导工序创造施工作业面，分工序分别组织流水作业确保工程进度提高工效。五、主要分项工程施工方法一、轻钢龙骨石膏面板吊顶1.操作工艺弹线安装主龙骨吊刷防锈漆安装龙骨>安装罩面板< 2>弹线：根据楼层50线用尺竖向量至顶棚设计标高，沿墙，柱四周弹顶棚标高水平线，划好龙骨分档位置线。< 3>安装主龙骨吊杆：确定吊杆下端头的标高，按主龙骨位置将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。轻钢龙骨吊杆采用610钢筋，距端部位置不大于30Omnb吊杆间距9001200mm之间。如遇有天棚内通风管道宽度大于吊杆间距者，需设计特殊吊杆，用<40X3角钢焊接成U型吊架,用M8膨胀螺栓固定在顶棚上,然后再将吊杆固定在吊架上。< 4>安装龙骨：在龙骨上预先安装好吊挂件，将龙骨按分档线位置使吊挂件穿入相应的吊杆螺杆，拧好螺母，装好连接件，拉线调整标高起拱和平直，并用射钉钉装边龙骨。< 5>纸面石膏板安装：纸面石膏板必须按垂直于次龙骨的方向铺设，并使板材宽度方向的接缝交错排列。板钻凹孔以让螺钉沉头。矿棉板安装：T型轻钢龙骨架通长次龙骨安装完毕，经检查标高、间距、平直度和吊挂荷载符合设计要求，垂直于通长次龙骨弹分块及卡档龙骨线。硅钙板安装由顶棚的中间行次龙骨的一端开始，先装一根边卡档次龙骨，再将硅钙板槽托入T形次龙骨翼缘或将无槽的硅钙面板安装在T形翼缘上，然后安装另一侧卡档次龙骨，按上述程序分行安装，最后分行拉线调整T形明龙骨。< 6>刷防锈漆：轻钢骨架罩面板，顶棚所有明露铁件，碳钢或焊接处均应刷防锈漆，做防腐处理。传统钢筋吊杆必须刷防锈漆，如采用镀锌镶杆则免去刷防锈漆工序。2.质量标准：<1>轻钢骨架和罩面板的材质、品种、样式、规格应符合设计要求。<2>轻钢骨架安装，吊顶主、次龙骨必须位置正确，连接牢固，无松动<3>罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷；安装必须牢固。<4>允许偏差:项次项目允许偏差检验方法纸面石膏板金属板矿棉板木板、塑料板、格栅国标企标国标企标国标企标国标企标1表面平整度32.521.821.821.8用2m靠尺和塞尺检查2接缝直线度21.81.51.532.832.8拉5m线，不足5m拉通线，用钢直尺检查3接缝高低差11111.51.311用钢直尺和塞尺检查二、金属扣板吊顶1 .工艺流程2 .条板式扣板安装次龙骨间距根据设计要求施工，可以用型钢或方铝管做主龙骨，与吊杆直接焊接或螺栓连接，条形或方形的金属罩面板的次龙骨，应使用专用次龙骨，与主龙骨直接连接。3 .质量标准G主控项目a.轻钢骨架和罩面板材质、品牌、式样、规格应符合设计要求。b.轻钢骨架的吊杆，大、中、小龙骨安装必须安装位置正确，连接牢固，无松动。c.罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷，安装牢固、平整色泽一致。d.粘结剂必须符合国家有关环保规范要求。2一般项目a. 轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。b. 罩面板表面平整、洁净、颜色一致，无污染，反锈等缺陷。c. 罩面板接缝形式符合设计要求，拉缝和压条宽窄一致，平直、整齐、接缝严密。d.轻钢骨架金属罩面板顶棚允许偏差项目表见下表轻钢骨架金属罩面板顶棚允许偏差项次项类项目允许偏差（mm）检验方法铝塑板单铝板条扣板方扣板国标企标国标企标国标企标国标企标1骨龙骨间距21.821.821.821.8尺量检查2龙骨平直21.821.821.821.8尺量检查3起拱高度+109±109+109+109短向跨度1/20拉线尺量4龙骨四周水平+54±54±54±54尺量或水准仪检查5罩面板表面平整1.51.31.51.31.51.31.51.3用2m靠尺检查6接缝平直1.51.31.51.31.51.31.51.3拉5m线检查7接缝高低0.50.50.50.510.510.5用直尺或塞尺检查8顶棚四击水平±33±33±33±33拉线或用水准仪检查9压条压条平直11111111拉5m线检查<3>成品保护a. 轻钢骨架及罩面板安装注意保护项目顶棚内各种管线，轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。b. 已安装的门窗，已施工完毕的地面，墙面等应注意保护，防止污损。c. 已装轻钢骨架不得上人踩踏，其他工种吊挂件，不得吊于轻钢骨架上。三、木制作1.材料要求< 1>木料必须干燥、无裂痕、无蛀腐，满足设计要求< 2>木材饰面板符合国家相关材质要求。< 3>饰面板板面色泽一致，厚薄均匀，无翘曲变形。< 4>油脂和蜡含量多木材，先用10%的苛性纳(NaoH)水溶剂或用丙酮、甲苯等溶剂刷洗接触面，待洗液干透后方可使用。< 5>木质支撑框架、木质造型底架等不见光部分，先刷防火漆，并经当地消防部门认可。2.施工工艺首先熟识图纸，测量实际尺寸与图纸中尺寸是否相符，然后定出基准线，并注意如下事项：<1>选用的基层选用进口或国产一级品，夹板规格为2440X122Omm。弧形面采用3-5mm夹板，木龙骨采用木方。< 2>靠墙的木面必须刷防潮、防火漆。< 3>接口必须牢固。< 4>装饰面板表面不能有明显的缺陷，在一完整的装饰面上垂直方向的接缝，平行方向的接缝都要拼密，其他偏差应严格控制在有关规范范围之内。< 5>安装饰面板时，应逐块将该处的照明、弱电等导线拉出，出线孔的位置、标高应符合高级装修设计要求。< 6饰面板拼接花纹时，接口应紧密无隙，木纹的排列应纵横连贯一致。安装时用针形气枪紧固，减少钉孔的明显度。木饰线收边时应周边内外一致、连接紧密均匀。< 7>木装饰花线为干燥木材制作，无裂痕、无缺口、无毛边，头尾平直均匀，尺寸、规格、型号统一，长短视装饰件的要求而合理挑选，减少浪费。本装饰花线在安装前应按设计图纸加工样品，并送甲方及设计师签证认可，然后安排大批量加工。< 8>每扇壁柜木门安装烟斗较三个，以防止门扇长时间打开后下垂，影响关闭。< 9>窗套用12加厚夹板做基层，再贴木饰面夹板，实木收边线要45度对角，拼缝严密，用无头排钉固定。3.质量标准<1>建筑装饰工程施工及验收规范(JGJ7393)<2>木结构施工及验收规范(GBJ20683)G木线与饰面的结合处缝隙要小于O.3mm.2木线与木线的拼接要用45度角吻合，拼缝要于0.3mm。3用直尺检测饰面的平整度，高差小于0.5mm。4手感良好，用手摸拼接处，基本没有缝隙、高差的感觉。5观感良好。6执行建筑装饰工程施工及验收规范(JGJI7391)四、门套制作1 .质量要求1采用优质木饰面。2门套、扇的梯槽须嵌合严密，面层胶结牢固。3表面平光洁、无欲槎、毛刺、锤印和缺棱、掉角。4钉压固、钉帽不突出。2 .木门套及木框制作1材料要求a.木材干燥：烘干或自然通风干燥，含水率12%；b.配材和制材：按照设计要求进行木材品种、规格、尺寸的配材，制材后的木料需符合有关规定。2制作工序木门框：拼装前按图纸分辨出各部构件，拼装按先里后外逐步加固后校正规方，钉好斜拉条(不得少于两根)，无下坎的钉好水平拉条。3 .验收标准及方法执行建筑装饰工程施工及验收规范(JGJ73-91)标准。装饰木门制作允许偏差见下页表4 .注意事项<1>防止窜角、翘曲、表面磨损。<2>产品保护。a.存放得法，防止吸潮腐烂、平稳轻放。b.表面整洁，胶水应用湿布抹净。c.不得在表面站立或放置重物.装饰木门制作允许偏差表项目允许偏差检验方法I级H级III级翘曲框334用平台、靠直尺和楔形塞尺检查扇223对角线长度差（框、扇）223用尺量检查胶合板门扇在IM内平整度223用平台、靠直尺和楔形塞尺检查宽、高框O00用尺量检查扇122裁口线条和结合处高差（框、扇）0.511靠直尺和楔形塞尺检查扇的冒头或根子对水平线±1±2±2用尺量检查五、玻璃安装1 .施工准备<1>材料a.玻璃的品种、规格、质量应符合设计要求。b.玻璃材料。c.胶结材料。d.其他材料：墙体水平钢筋、玻璃丝毡或聚苯惭烯、槽钢等。<2>作业条件a.做好防水层及保护层（外墙）。b.用素混凝土或垫木找平，并控制好标高。c.在玻璃墙四周弹好墙身线。d.固定好墙顶及两端的槽钢或木框。e.弹好摆底玻璃砖墙线，按标高立皮数杆，皮数的间距以1520M立一根为宜。2 .操作工艺<1>玻璃安装可以用不锈钢或木作等作边槽，块与块之间留有8MM左右的间隙，然后再用玻璃胶连成凹缝。玻璃的高度及宽度超过一定的数值须加玻璃立筋。3 .质量标准<1>保证项目玻璃的品种、规格、质量必须符合设计要求，面层与基层必须牢固。<2>基本项目a.玻璃堆放过高，以防止打碎。b.需要搭架子砌筑时，如用大桶灰（或胶粘剂）不得超过容量的2/3。4.质量问题的预防措施<1>玻璃施工时，随时保持玻璃厚度边表面的清洁，遇脏即处理。<2>玻璃安装完后，在玻璃上要有明显的标识警告，防止安装好的玻璃因特清净而被碰坏或伤人。立皮数杆要保持标高一致，挂线时小线要拉紧，防止出现灰缝不均。水平砂浆要铺稍厚一些，慢慢挤揉；立缝灌浆要捣实，勾缝要严，以保证砂浆饱满度，防止出现空隙。六、涂料、涂饰1 .涂料、涂饰内容：包括室内顶棚、内墙面涂料等。2 .施工工序：项次工程名称高级项次工程名称高级1清扫+8第一遍涂料+2板缝处理、刮腻子+9复补腻子+3磨平+10磨平（光）+4第一遍满刮腻子+11第一遍涂料+5磨平+12磨平（光）+6第二遍满刮腻子+13第一遍涂料+7磨平+143.施工要点:< 1>涂刷顺序是选取先顶棚后墙面，墙面是先上后下。乳胶漆可用排笔涂刷或滚涂。涂刷前应将涂料搅拌均匀，并将其稀释，以满足施工要求。施工时涂料的涂膜不宜过厚或过薄。< 2>乳胶涂料干燥快，大面积涂刷时应该注意配合操作，流水作业，操作时顺一个方向刷，做到上下衔接，后一排紧接前一排，避免干燥后出现接头。如墙面有分色线，施工前应认真划好粉线，刷分色线时要靠直尺，用力均匀，起落要轻，排笔蘸漆量适当，从前往后刷。< 3>涂刷带颜色的涂料时应配料适当,保证独立面每遍用同一批涂料，以保证表面均匀，色泽一致。4.质量标准< 1涂料和半成品的品名、等级、种类、等，符合设计、选定样品的要求。< 2>刷涂的涂膜厚度应均匀、颜色一致，无明显刷痕。< 3>质量标准见表：项次项目质量标准检验方法1掉粉起皮不允许观察、手摸检查2反碱咬色不允许观察检查3漏刷透底不允许观察检查4流坠疙瘩无观察、手摸检查5颜色刷线颜色一致、无沙眼刷纹观察检查6装饰线分色线平直偏差不大于IMM拉5M线检查，不足5M拉通线检查7门窗.、玻璃、灯具全部洁净观察检查七、给排水系统1.1 水源：木工程给水水源为城市自来水，给水由市政管网两路进入室外环网，并分两路进入地下蓄水池，供楼内生活和消防用水。1.2 本工程的水量和水压由市政供水管网统一供给。各单体的给水系统供水方式均为下行上给式，淋浴间的热水由电热水器制备，给水预留热水器接头。1.3 本工程采用污废合流式排水系统，排水经化粪池处理后汇入市政排水管网。室内排水系统在公共卫生间内设环行通气管，在每个空调机房和新风机房内设置排水漏。地下部分的污水汇集至集水坑，用潜水泵提升排出室外。1.4 管材：室内生活给水管道采用钢管，焊接。室外给水管道采用球墨给水铸铁管，承插连接，石棉水泥接口。给水立管，横支管采用钢塑复合管。室内重力排水管道采用芯层发泡带内螺纹滑道的UPVC塑料排水管，粘接；压力排水管道和雨水管道采用机制离心铸铁管，法兰连接。室外排水管道采用高密度聚乙烯双壁波纹管，管箍连接。消火栓管道采用镀锌钢管，焊接；自动喷水灭火系统管道采用热浸镀锌钢管，DN<100mm时采用丝扣连接，DN100mm时采用卡箍或法兰连接。八、暖通空调系统：2.1 空调系统：2.1.1 采用变冷媒多联机商用吸顶空调系统。2.3管材：不燃型铝箔一酚醛泡沫夹芯复合风管，排风系统风管采用金属软管。冷冻水管保温采用UPVC加难燃型橡塑管材壳，保温层厚度IOmmo九、水电安装1）布线的原则：横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。2）插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。3）使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通（在这一点上目前我们基本没有出现这一类情况），线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。4）管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。5）导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。6）严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。）在实木地板下的线管必须有加固措施。7）严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。（在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。）8）穿入线管的导线不应大于线管的孔面积40%,管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。9）导线进入线盒必须保证留有一定的长度，留有1015厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。10）装水管距离墙面应为L5公分，左热右冷，间距15公分中。11）电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。12）电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。13）水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实分两次粉平墙面。）二.强电系统施工工艺要求1）每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。2）配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8米。原配电箱位置一般不可移位，若需移位要加过渡盒，并与设计，监理确定方案，在监理指导下方能进行施工。3）电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，（厨房.卫生间单放插座，卫生间用电设施及卫生间插座为一路，除厨，卫以外的所以普通插座为一路，不同的房型均可参照以上的办法。4）两路线的零线，地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100三u5）入户总开最少为60A以上，客厅和空调最好为40A。6）卫生间安装浴霸的应单独分路，线直径为2.5mm平方，卫生间内安装电水器时应单独分路，视容量大，小确定用线截面，一般为2.5皿平方4三平方左右。7）厨房用电：厨房需要单独分路导线径2.5mm平方.8）普通插座与灯具超过25只的需增加分路进行控制。9）导线色标：配电箱及各回路配线均需规范要求进行分色。10）配线时，相线与零线的颜色应不同，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。11）文明施工，规范施工，加速施工，给整个工程开个好头。三.弱电系统施工的技术施工要求1）电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。2） TV有线电视线必须采用符合要求的同轴电缆线（宽频7.511）,并严禁对接，有线网络线的弯曲半径>或=8D（R为64MM）o3） TV有线电视线严禁与网络线混穿一管。4）强弱电严禁在同一根管内铺设，不得接入同一个接线盒。5）强弱电线管间距要大于15mm。电话线、电视线等信号线不能和电线平行走线。6）四终端以下的安装，应采用分频器（分配器）。分配必须安装在120型的大方线盒内（TV盒）减少电平信号的损失，同时又便于维修。7）进行通电实验，检查所有电器元件的工作状态功能是否正常。8）留足音响线出口的长度方便以后移位（应留足1米距离），并保护。9）完毕后有电工绘制电路图（电器排列平面图，系统图）。（这一点上我们做的很不够，以后一定要做到这点。）10）电工必须配有持证上岗，配备规范电工工具。11）电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施Xo四.灯具的安装工艺要求1）灯具的安装最基本的要求就是牢固。2）室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。3）卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。4）台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。5）装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求进行安装灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安（能用吊平顶吊木龙骨支架安装灯具）。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。6）轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。7）成排灯具必须横平竖直，允许偏差不大于3mm8）在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。五.开关、插座安装工艺要求D根据设计和客户方案要求确定开关、插座、灯具的相关位置。2）插座、开关安装牢固，四周无缝隙;面向电源插座的相线和零线的位置右相左零,有接地孔的插座，其他线插应为上方位置，接地应可靠。3）插座离地面应不低于200mm。同一室内安装的插座应采用防触电保护措施的插座;成排安装的插座高低不应大于2三o4）开关、插座整洁无污迹。L5m以下安装的插座应采用防守触电保护施的插座；线盒内导线应留有余量，长度宜为150三u接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。5）照明灯开关距地面高度宜为L3m,开关、插座距门口为150-200三,开关不宜装在门后。6）出水口大案下方不要有插座和开关，左右距离有20三u7）开关位置应与灯头位相对应，同一室内开关方向应一致。8）暗盒要平整,不能超出墙平面，安装在木质材料上的开关、插座的接线盒要接至面板底。线管要低于墙平面，与暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。成品保护1）安装开关、插座时不得碰坏墙面，要保持墙面的清洁。2）开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。3）其它工种在施工时，不要碰坏和碰歪开关、插座。应注意的质量问题1）开关、插座的面板不平整，与建筑物表面之间有缝隙。应调整面板后在拧紧固定螺丝，使其紧贴建筑物表面。2）开关未断相，插座的相线、零线及地线压接混乱，应按要求进行改正。3）多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。4）固定面扳的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。5）同一房间的开关、插座的安装高度这差超出允许偏差范围，应即时更正。6）开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接个开关或插座端头。或采用LC安全型压线帽压接总头后，再分支进行导线连接。十、消防系统：4.1消防水：木工程消防以一类，中危险级作防火设计，消防设计水量分别为：室外消火栓用水量为30L/S,室内消火栓用水量为40L/S,主楼喷淋系统用水量为24Ls<,主楼喷淋系统用水量为30Ls2.楼内喷淋系统：建筑内设喷淋喷头全方位保护。设喷淋供水采用气压供水设备一套（包括消防泵，稳压泵，气压罐）。喷淋配水管出口压力超过50m水柱处，均设置减压阀。喷淋系统内设水力报警阀，水力警铃，压力开关，水流指示器等。喷淋系统控制阀采用信号蝶阀。六、质量管理体系与措施一、工程质量目标1 .确保本项目质量达到“合格”工程。2 .质量保证资料齐全。二、质量管理体系项目部质量管理体系项目经理项目技术负责人工长质量员材料员资料员各专业施工班组三、质量管理职责（一）项目经理部的质量管理职责1 .制定工程项目质量方针目标，作出承诺，形成文件，组织全员进行全过程的贯彻执行。2 .对工程质量目标进行分解，明确其基本要求和控制要点，并要求项目部各部门制定实施措施。3 .认真贯彻和执行我公司IS09001质量管理体系，文件的规定，建立和完善质量体系所必须组织机构、责任、程序、过程和资源，促进质量体系骨效运行。4 .定期对项目质量目标管理进行诊断和综合性考评,并将考评结果与经济承包责包责任制挂勾。5 .加强质量成本，材料质量，质量检验，安全生产，施工进度各职能的协调与管理,重视对质量要素和有关费用核算，评价，分析。（二）项目部质量管理控制点质量管理控制点项目经理技术负责专业工长质量员材料员试验员安全员施工建立健全质量体系O组织选择施工班组O机械设备配置O施工方案及特殊工序方案O技术技术交底OOO准备施工测量、翻样O人员培训OO施工作业技术质量交底OO自检、互检、交接检O安全交底和检查O原材料控制材料质量、数量OO材料试验OO材料标识OO检验评定分项工程OO分部工程OOO质量记录施工过程OO施工测量、放样OO特殊工序监控O服务施工中的服务OO工程回O工程保修OO四、质量保证措施（一）管理措施1.质量体系运行：认真执行我公司IS09001质量标准，贯彻和落实质量方针，定期对质量管理工作进行评定、纠正偏离质量目标的行为。2.加强技术管理：严格按图施工，认真做好技术交底工作，确保按规程、规定要求施工。技术交底必须有书面材料，交底人和被交底人均应签字，对重要和结构复杂的部位必须坚持做到先培训再上岗，特殊工种必须持证上岗。3 .落实岗位责任制：制定岗位责任制并认真落实，加强对工程技术管理人员岗位责任制的考评和考核，制定质量奖罚制度，按考评和考核结果实行质量奖罚。4 .施工过程控制：加强产品形成过程的质量控制和工序质量的检查，坚持班组操作过程中的质量跟踪检查，对班组操作过程中出现或可能出现的质量偏移，及时采取积极有效补救措施。5 .原材料质量控制：按总平面图布置图合理堆放材料，防止材料混淆，及时准确的做好各种材料的标识和试验状态标识，严格执行对原材料验收和复验制度，材料的出厂合格证和试验报告必须真实、齐全有效。检验不合格的材料必须及时运出场外。6 .技术复核隐蔽验收：明确本工程技术复核和隐蔽验收的内容及部位，认真按程序进行技术复核和隐蔽验收，做到与工程施工同步。7 .工序流程交接制度：各工序的施工人员按流程先后进入工作面，前后两道工序交接一律办理书面移交手续，上道工序的施工人员撤出工作面后，下道工序对成品保护负责。8 .试验和测量设备管理：试验班负责对试验设备管理，测量班负责对测量设备管理,确保设备的正确性、隐定性、可告性、耐久性，使施工设备和测量仪器的量程、偏移、精密度符合要求。9 .样板间墙制：明确工艺纪律检查与评定办法，制定分部分项内控质量标准，装饰项目全部提高一个质量等级先做样板房墙，以样板房墙为标准指导施工。10 .“三检”和“三严”制：按照内控指标认真落实班组三检制度（自检、互检、交接检）。加强内控标准严，材料检验严，外观质量控制严的“三严”管理工作。IL产品保护：制定安装、装饰、给排水、空调系统叉施工产品保护措施和产品保护奖罚制度，落实产品保护责任并认真执行，对己完成的产品保护采取覆盖、防护、围护等有效措施，必要时设专人看护。（二）质量保证措施1 .物资进场验证物资进场验证的内容包括：对原始证明的确认，现场检测权威机构实验、试验、进场验证由项目质检员或技术负责人组织并有书面记录。2 .标识可用追溯性控制进场物资应分类摆放，并设立标牌，标明物资特征（包括：名称、规格、型号、生产厂家、出厂日期等内容）各工序施工人员按流程先后进入工作面，前后两道工序交接一律办理书移交手续，上道工序的施工人员撤出工作面后，下道工序对成品保护负责。（三）成品保护1 .卫生洁具：A浴盆要加盖保护，保护盖应能承受瓷砖工及其所用材料的重量，以备浴盆周围墙面贴瓷砖时使用。B浴盆内不得洗刷工具和工作服。2 .成品地面：A不得将坚硬的重物直接堆放在地面上，如果在地面上支梯子，应在梯子脚底部包泡沫塑料，或在地面上垫木板，镜面大理石、花岗岩地面铺胶合板保护。B不得在成品地面上堆放水泥，更不准在上面拌砂浆。C地毯地面上不准存放工具物品，不准穿鞋踩踏，不得在铺地毯的房内抽烟、睡觉。3 .铝合金，不锈钢：A不得将金属材料、木料、工具靠在墙面上。B油漆、喷涂施工前，用纸或塑料膜覆盖保护。4 .玻璃：A玻璃安装后，应在上面用颜料写字或画标记，引起人们注意。七、工程进度计划与措施根据本工程设计特点与施工现场情况，为保证工程按期竣工，特制定以下工期保证措施。
