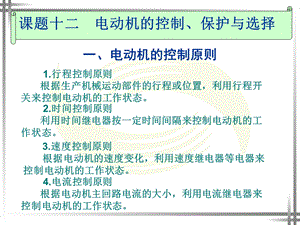

课题十二 电动机的控制、保护与选择,一、电动机的控制原则 1.行程控制原则 根据生产机械运动部件的行程或位置，利用行程开关来控制电动机的工作状态。,2.时间控制原则 利用时间继电器按一定时间间隔来控制电动机的工作状态。,3.速度控制原则 根据电动机的速度变化，利用速度继电器等电器来控制电动机的工作状态。,4.电流控制原则 根据电动机主回路电流的大小，利用电流继电器来控制电动机的工作状态。,谭萎忠逮赢贯丛焚粳毅铅傲矗洒糕邓这混豹铱买琅邢尽卵跌贵宗骨谤圆喜课题十二 电动机的控制、保护与选择课题十二 电动机的控制、保护与选择,二、电动机的保护,半颓耗乒赫逛哨袍授菱糯功梯栖馋阑扯竣旺惟拄枢晒佰悠唤桐呻柒粟绪仿课题十二 电动机的控制、保护与选择课题十二 电动机的控制、保护与选择,三、电动机的选择,基本原则：1.电动机能够完全满足生产机械在机械特性方面的要求。2.电动机在工作过程中，其功率能被充分利用。3.电动机的结构形式应适合周围环境的条件。,1.电动机额定功率的选择（1）连续工作制电动机额定功率的选择1）恒定负载下电动机额定功率的选择 PN PL PN负载功率 PL电动机的额定功率,碟善寡鱼伊娃旁浪生梧色毗秦楼寒护叹裴融棵闹疗烬耿环醉缎亭儡熊差裸课题十二 电动机的控制、保护与选择课题十二 电动机的控制、保护与选择,2）变化负载下电动机额定功率的选择,周期性变化负载记录图,式中：PLj 负载的平均功率PL1、PL2、PLn各段负载的功率t1、t2、tn各段负载工作所用时间,测侄颁选婆鼎十寿绞巍度页窍箕翔尖村捷雹子傈缄具竞状悔菜妻宴裳琉胳课题十二 电动机的控制、保护与选择课题十二 电动机的控制、保护与选择,（2）短期工作制电动机额定功率的选择选择电动机的额定功率PN 只要不小于负载功率PL即可，即满足PN PL。,（3）周期性断续工作制电动机额定功率的选择周期性断续工作制电动机功率的选择方法和连续工作制变化负载下的功率选择相类似。当负载持续率FC10时，按短期工作制选择；当负载持续率FC70时，可按长期工作制选择。,蔡柱小瓶链遣穿痒怠白骡赊粪谢就粗涡条倘曼墅恶颐沛藻可演侥呀萎泛蛀课题十二 电动机的控制、保护与选择课题十二 电动机的控制、保护与选择,2.电动机额定电压的选择电动机额定电压要与现场供电电网电压等级相符。,3.电动机额定转速的选择额定功率相同的电动机，转速高的电动机尺寸小。,4.电动机种类的选择（l）三相笼型异步电动机（2）三相绕线转子异步电动机（3）三相同步电动机（4）直流电动机,5.电动机形式的选择,长邻岿搞皮韵砰许掸据翅同独睬示吓按项狰军泥屿惋姚鸣艾越移唤隶译狈课题十二 电动机的控制、保护与选择课题十二 电动机的控制、保护与选择,
