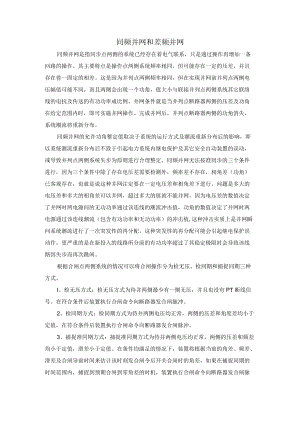

同频并网和差频并网.docx

同频并网和差频并网同频并网是指同步点两侧的系统已经存在着电气联系，只是通过操作再增加一条回路的操作。其主要特点是操作点两侧系统频率相同，但可能存在一定的压差，并且存在着一固定的相差。这是因为并列点两侧频率相同，但在实现并网前并列点两侧电压幅值可能不同，而且两侧会出现一个功角，值大小与联接并列点两侧系统其它联络线的电抗及传送的有功功率成比例。并网条件就是当并列点断路器两侧的压差及功角在给定范围内时，即可实施并网操作。完成并网后，并列点断路器两侧的功角消失，系统潮流将重新分布。同频并网的允许功角整定值取决于系统的运行方式及潮流重新分布后的影响，即以系统潮流重新分布后不致于引起电力系统内继电保护及其它安全自动装置的误动，或导致并列点两侧系统失步为原则进行合理整定。同频并网无法按准同步的三个条件进行，因为三个条件中除了存在电压差需要检测外，频率差不存在，相角差（功角）已客观存在，也就是说这种并网注定要在一定电压差和相角差下进行。问题是多大的电压差和多大的相角差可以并网，超过多大的值就不能并网。因为电压差的数值决定了并网时两电源问的无功功率通过该连线的潮流冲击值，功角的数值决定了并网时两电源通过该连线潮流（包含有功功率和无功功率）的冲击值,这种冲击实质上是并网瞬问系统潮流进行了一次突发性的再分配。这种突发性的再分配可能会引起继电保护误动作，更严重的是在新投入的线路所分流的有功功率超过了其稳定极限时会导致该线路因失步而再次跳闸。根据合闸点两侧系统的情况可以将合闸操作分为检无压、检同期和捕捉同期三种方式。I、检无压方式：检无压方式为待并两侧最少有一侧无压，并且也没有PT断线信号。在符合条件后装置执行合闸命令向断路器发合闸脉冲。2、检同期方式：检同期方式为待并两侧电压均正常，两侧的压差和角度差均小于定值，在符合条件后装置执行合闸命令向断路器发合闸脉冲。3、捕捉准同期方式：捕捉准同期方式为待并两侧电压均正常，两侧的压差和频差均小于定值，滑差小于定值。在条件均满足的情况下，装置将根据当前的角差、频差、滑差及合闸导前时间来估计该时刻发合闸令后开关合闸时的角差，如果在捕捉同期的时间范围内，捕捉到预期合闸到零角差的时机，装置执行合闸命令向断路器发合闸脉冲。差频并网是指将两个在电气上没有联系的系统（或发电机）同步并网，其特点是在参考侧和待并侧之间不仅存在着压差、相差，同时也存在着频率差别，在操作过程中也会存在滑差（即同步点两侧频差的时间变化率）。由于有频差的存在，所以同期点两端的功角差处在一个动态变化过程中，此时要求在电压、频率、压差和频差满足要求的前提下捕捉相角差为零的时机完成并网操作。
