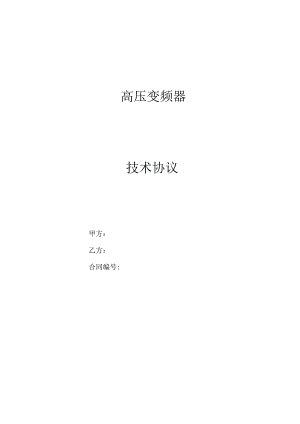

高压变频器技术协议甲方：乙方：合同编号:1总则i）本技术协议适用于甲方采购乙方的高压变频器，提出了该设备的技术参数、结构和安装等方面的技术要求及供货范围；2）本协议未对一切技术细节做出规定，也未充分引述有关标准和规范条文，供方应提供功能完整、性能优良的产品及相应的服务；3）技术要求所使用的标准如遇与供方所执行的标准不一致时，应按水平较高标准执行；4）本协议书经甲、乙双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力；5）设备具体制造、现场验收以本协议条款为依据；6）本合同原件一式两份：甲、乙双方各执一份，同具法律效力。2相关设计标准高压变频器的设计、生产制造参照了最新版本的国家标准（GB或GBzT）及国际电工委员会标准（IEC）及国际单位制（SI）,作为最低设计技术指标，其相关部分技术参数可以满足的国家标准（GB或GB/T）及国际电工委员会标准（IEC）标准要求。表格1设计参照的部分技术标准IEC76PowerTransformersIEC529European(ECC)waterprotectionspecificationsIEC1131/111PLCCorrelativenormsIEC68CorrelativetestsIEC68-2-6抗震动标准IEC68-2-27抗冲击标准IEC1175DesignofsignalsandconnectionsIEC801Electro-magneticradiationandanti-surge-interferenceIEC870CommunicationprotocolIEC1000-4-2静电放电抗扰度试验IEC1000-4-3无线电频率辐射电磁场耐扰试验IEC1000-4-4FirstTransientZBurstImmunity试验IEC1800-3EMC传导及辐射干扰标准EN50082-2工业环境的一般标准IEEE519RecommendedPracticesandRetjuirementsforHarmonicControlinElectricalPowerSystems89336ECCE标志NFPA70StateElectricalApplianceCodeNFPA77Recommendedanti-electrostaticmethods;OCMANWGIREV2NoiseLevelNormsISO/IEC11801InternationalelectricalwiringNEMAAmericanNationalElectricalManufactureAssociationGB12326电能质量电压允许波动和闪动GB/T14549电能质量公用电网波动GB1094.11094.5电力变压器GB6450干式变压器GB/T10228干式电力变压器技术参数和要求GB17211干式电力变压器负载导则GB311.1高压输变电设备的绝缘配合DUT620交流电气装置的过电压保护和绝缘配合GB/T3859.I半导体交流器基本要求的规定GB/T3859.2半导体交流器应用导则GB/T3859.2半导体交流器变压器和电抗器JB4276电力变流器包装技术条件GB/T13384-1992机电产品包装通用技术条件GB/T4064-1983电气设备安全设计导则GB4028-1993外壳防护等级(IP)代码，等其它有关的现行标准3使用环境概况3.1用电概况现场实际电网电压：IokV电网电压波动范围：±10t3.2负载设备概述序号负载设备名称额定功率额定电压额定电流实际运行电流数量1风机7IOkWIOkV13.3自然环境海拔高度VIoOo米环境湿度常年湿度值-90%,不结露：口结露环境温度最低温度_ZC,最高温度40C；常年平均温度_15粉尘情况口粉尘较重；口粉尘一般；没有粉尘腐蚀气体情况口腐蚀性气体较重；腐蚀性气体一般；口没有腐蚀性气体现有电机控制方式口直接启动；口水阻；口固态软启；液力偶合器；口其它DCS电线电缆变频设备到电机一次电缆长度：据现场条件米/条变频设备到上级开关柜一次电缆长度：据现场条件米/条变频设备到DCS系统二次电缆长度：据现场条件米/条其他现场如有其它特殊电网环境请在此说明。4选型及供货范围4.1 产品选型根据现场的负载额定参数和实际运行工况，结合乙方高压变频器在其他工程中的应用情况，乙方为此项目配置如下变频器，其主要参数如下:序号负载设备名称配置变频器型号额定功率额定电压额定电流数量旁路方式1风机7IOkWIOkV1手动旁路4.2 产品尺寸参数O高压变频器整体结构上由变压器柜、功率单元柜及控制柜组成，实际使用时按甲方要求配套隔离自动旁路柜。高压变频器尺寸参数表（mm）序号变频器型号标配部分：变频器（宽义深义高）手动旁路柜（宽X深X高）14.3乙方供货范围设备名称型号规格单位数量产地备注要求高压变频器套1一拖一手动旁路手动旁路柜套1配套一台手动旁路柜4.4主要器件品牌序号名称品牌型号、厂家1IGBT斯达/富士2整流桥斯达/富士3电解电容江海/凯琦佳/Epcos/日立4IGBT驱动Avago5光纤AgIient/大圣6光纤插头AVAGO/Firecomms7DSPTI功率单元散热风机移相变压器变压器顶部风机触摸屏等设备4.5安装要求根据第3点内容：乙方建议：1、高压变频器安装地点为：'室.内（具体的安装建议示意图见我司提供的参考图纸）2、高压变频器冷却方式为：强制风冷（具体的散热建议方案见我司提供的参考图纸）3、柜体摆放方式为：所有柜体并列安装在一起4、进出线方式为：下进下出5、操作维护方式为：盘前操作，盘前盘后维护4.6外形地基图图一设备外形图图二设备地基图5技术性能5.1主回路控制方案1.1 一拖一带隔离自动切换方案一拖一带隔离手动旁路柜是由三个真空接触器KMl、KM2、KM3和两个刀闸QS1、QS2组成。变频器输出真空接触器KM2和工频真空接触器KM3互锁，完全能够保证变频调速系统安全运行。刀闸QSl、QS2无机械闭锁功能，只是在检修时由手动断开以形成明显的断开点，确保工作人员的安全，在工频和变频运行状况下均处于闭合状态；1）在变频运行状况下，KM1、KM2闭合，KM3断开。如需自动切换至工频运行时，变频器先升速运行至50HZ后系统先发自由停车命令，再由电气控制依次断开KM1、KM2,然后电气控制闭合KM3,使电机切换至工频侧，使电机工频运行；2）在工频旁路运行状况下，KM3闭合，KM1、KM2断开。如需自动切换至变频运行时，先闭合KMl,待变频器到就绪状态后，断开KM3,闭合KM2,使电机切换至变频侧，电机投入变频运行。3）故障时，一旦变频装置出现严重故障时，立刻分断KM1、KM2,将变频装置隔离，并自动闭合KM3,将电动机切换至工频方式维持其正常运行；反之，变频装置故障处理好或检修完毕后，亦能通过控制指令将电动机从工频运行状态自动切换至变频运行状态。注意：从变频运行状态自动切换到工频运行时，电机会迅速从当前频率运行到工频，此时，容易导致负载突变以及电流冲击，所以慎重使用。5.2高压变频器技术参数表项目技术规范输入电压IOkV(-15%-+10%)输入频率5060Hz(±5%)控制电源电压及容量380VAC（不小于IokVA,具体以电气原理图为准）项目技术规范功率因数>97%（变频器满载时）变频装置效率>98%（变频器满载时）系统总效率（含变压>96%（变频器满载时）输出频率O120HZ（连续可调）输出电压。额定输出电压过载能力变频器过载：120%额定电流zlmin5min,150%额定电流，3s5min,180%立即保护控制界面触摸屏力口/减速时间0.1360OS可设置控制特性V/F控制,矢量控制高/低压隔离方式高低压之间通过光纤隔离通讯MODBUS开关量输入12路数字量输入开关量输出10路继电器输出模拟量输入4路模拟量输入端子AI1-AI4输入范围：All、Al2、AI3：010V/020mA；AI4：-IOV-IOV模拟量输出6路模拟量输出AO1-AO63路：AO1、Ao2、AO3(0-10V0-20mA);3路：Ao4、Ao5、AO6(420mA)噪音水平电磁噪声V小于65dB总噪声小于75dB谐波符合国家标准GB14549-93及IEEE519-1992电能质量标准的要求保护功能系统级别的故障过流、过压、电网欠压、电机过载、变频器过载、输出缺相、变压器过热、外部输入的故障、通讯故障、电流检测故障、EEPROM读写故障、PlD反馈断线故障、时钟故障、柜门非法开启故障、风扇故障等单元故障通讯故障、死区错误、单元欠压、单元电源故障、单元过热、单元输入缺相、单元掉电、VCE故障、硬件过压故障、单元旁路失败等防护等级IP31冷却方式强制风冷使用环境室内，无腐蚀性、爆炸性气体和灰尘，无阳光直射等周围温度-5+40周围湿度595%,无凝露振动5.9ms2,0.59G以下5.3产品规范表序号规范单位参数备注1制造商及产地2安装地点室内3技术方案多级模块串联方式4对电动机要求三相异步（同步）电动机序号规范单位参数备注5输入侧有无熔断器无6可靠性指标(平均无故障工作H500007控制方式串联多电平SPWM调制方式8电机侧逆变器形式及元件IGBT逆变桥串联9标准控制连接硬联接10人机界面语言简体中文11接地要求<45.4产品用户接口具体在详细设计阶段根据用户要求确定。以下给出一般常规I/O硬接线控制配置方案，仅供用户参考,根据需要进行修改。表格2一般常规I/O硬接线控制配置用户侧输入到变频器(DDAl)说明电缆型号配置(建议)变频器启动(IDI)干接点，3秒脉冲，闭合时有效，变频启动。KVVP-450/750V6×1mm21根变频器停止(IDI)干接点，3秒脉冲，闭合时有效，变频停机。急停指令(IDI)干接点，闭合时变频器紧急停机。远方速度给定信号(IAI)0-2OmA对应0额定频率，带载能力2250KVVP-450/750V5X1mm21根变频器侧输出到用户(DO/AO)说明电缆型号配置(建议)变频器运行状态指示信号(IDo)常开点，闭合时表示变频器正在运行KVVP-450/750V6X1mm22根工频运行指示(1DO)常开点，闭合时表示电动机处于工频旁路变频器待机状态指示信号(1DO)常开点，闭合时变频器就绪，表示变频器已待命，具备启动条件变频器轻故障指示(IDO)常开点，闭合时表示变频器产生报警信号，变频器继续运行。变频器重故障指示(IDO)常开点，闭合时表示变频器发生重故障，可以切换到工频运行。高压紧急分断(IDO)变频器出现重故障时，节点闭合，自动分断高压开关。变频器输出电流信号(IAO)420mA带负载能力250QKVVP-450750V5×1mm21根变频器输出频率信号(IAO)420mA带负载能力250Q5.5产品接地说明高压变频器接地分为高压保护接地和低压控制接地两部分，接地铜牌分别安置于移相变压器柜（高压保护接地）和控制柜（低压控制接地）中，须注意两个接地作用不同，所以要求必须分别单独接地，一是保证设备用电安全，二是避免主回路强电信号对控制回路的弱电信号产生干扰，影响变频器运行的可靠性。以下几点是英威腾高压变频器接地的规范要求：1）高压保护接地必须连接到安全可靠的接地系统，接地端口到大地电阻不能超过4Q,并且定期检测该阻值，如果超过该阻值，可能引起触电/干扰/故障等危险事故；2）高压接地网络必须使用单独的接地线、接地排，严禁使用铠装线缆的屏蔽层做保护接地；3）高压保护地和控制电源地必须分开连接，控制电源地连接在控制电源端的保护地线上；4）高压接地线径必须大于16mm且安装牢靠，如果使用接地排，则按照接地排的面积计算；5）高压保护地线必须使用螺丝固定到变频器柜体内部的接地铜排端子上，严禁简易搭接或者放置；6）在维护保养时，需要定期清理接地端口的锈迹和螺丝松紧，保证接地可靠性。若因甲方接地不良（包括安装接地不规范及维护保养不当导致的不良）导致触电事故，乙方将不予承担任何责任。同时，因甲方接地不良导致的服务，乙方可视情况收取有偿服务费用。6责任与工作范围1.2 甲方的责任与工作范围按照乙方提供的图纸要求，甲方为变频器提供安装场地以及配套设施；1）甲方需要验收到货物品，并核对数量及物品有无损坏。若发现有损坏，甲方应详细记录受损情况，并对于受损情况拍摄照片，会同运货司机签字确认，以便乙方向保险公司索赔；2）甲方负责完成变频器整机拆箱及吊装至变频器安装机房；3）甲方须保证变频器安装机房的环境良好,具体要求包括:空气中无明显的粉尘及带腐蚀性气体,温度在-5C+40°C之间，湿度不大于90%且无凝露现象。如因甲方提供的安装环境不合要求造成的变频器损坏，乙方将不予免费保修；4）变频器前端的高压开关须按照8-10倍额定电流设置速断保护值，并具备送电条件；5）现场与带载调试相关的配套设施，比如DCS系统，高压上电操作票，电机，负载设备等均需甲方准备，一切准备就绪后方可通知乙方安排技服人员到现场提供安装调试指导服务；6）变频器到现场设备（高压开关、电机、各种仪表）之间的电缆的提供、电缆头制作、敷设、及耐压、绝缘等测试工作均由甲方负责：7）甲方须按照产品说明书要求对变频器进行定期维护，保养。1.3 乙方的责任与工作范围1）负责提供供货范围中所列的设备；合同签订之日起20日内乙方将上述型号高压变频器包含全自动旁路系统送至甲方厂区，甲方配合乙方共同做好安装调试工作，若因乙方原因不能按期到货按每天元赔偿。2）在技术协议签订后20天内，乙方负责向甲方提供下列资料2份：> 外形地基图：成套装置外形配图；包括外型、尺寸、重量；> 电气原理图：成套装置的内部原理图、外部端子排接线图等。3）应甲方要求安排技服务人员上门指导甲方安装工人正确安装产品，具体包括指导甲方工人对高压旁路柜、移相变压器柜、功率单元柜、控制柜进行准确的排序，就位及固定；指导甲方工人将功率单元准确的安装至功率单元柜内；指导甲方工人按照正确的方法对移相变压器、旁路柜内真空接触器、刀闸进行绝缘测试；4）乙方技服人员负责变频器柜顶风扇的安装及接线，负责变频器柜内所有一次线，二次线的接线及检查确认，负责变频器控制逻辑测试，空载调试。确保变频器输入，输出功能正常后配合甲方技术人员进行系统联调及带载调试；5）设备正常投运后，乙方对甲方技术人员提供：现场授课+操作演示方式的培训，确保甲方技术人员掌握日常操作技能及维护保养知识；6）乙方技服人员完成一台高压变频器安装调试指导及操作技能培训的标准工时为4天/台，若因甲方原因（6.1中所列的几项需甲方前期准备的事项未做到位）造成工期延长，乙方将按照800元/天/人的标准向甲方收取误工费。乙方负责二次电缆等辅材、安装、调试、人员培训甲方不承担任何费用。7）乙方负责在质保期内免费维修，若甲方报故障不能处理，乙方须12小时内来人进行消除故隙使设备投入正常运行，如未能履行需对我司造成的损失进行赔偿，不少于一元；质保期满后维修，乙方只收取工本费，终身维护。8）提供高压变频器主要元器件配置明细表：如功率单元元器件有哪些？名称、型号、生产厂家？9）培训计划表：如变频器操作培训、使用注意事项、常见故障处理、日常维护？7其他7.1协商其他未尽事宜，双方友好协商解决。8项目管理甲方（需方）乙方（供方）单位名称联系人联系电话传真电子邮件通信地址邮编乙方代表签字:盖章:甲方代表签字:盖章:
