矿产资源规划数据质量检查与汇交规范.docx

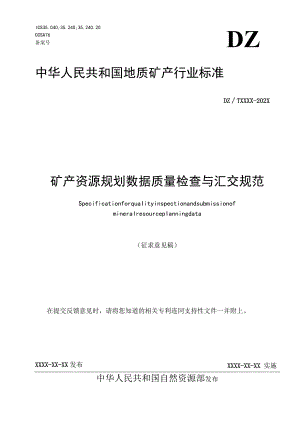

DZICS35.040;35.240;35.240.20CCSA76备案号中华人民共和国地质矿产行业标准DZTXXXX-202X矿产资源规划数据质量检查与汇交规范SpecificationforquaIityinspectionandsubmissionofmineraIresourcepIanningdata（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX-XX-XX 实施XXXX-XX-XX发布中华人民共和国自然资源部发布目次前言II弓I言III1范围12规范性引用文件13术语和定义14总体要求25数据质量检查25. 1检查流程25.2 检查内容25.3 检查方法35.4 检查过程45.5 质量评价46数据汇交56. 1各级规划数据库56.2全省统一库6附录A（资料性）数据质量检查内容7附录B（资料性）数据库成果检查记录表11附录C（资料性）数据库质量检查意见13参考文献141Z-1刖三本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中华人民共和国自然资源部提出。本文件由全国地理信息标准化技术委员会(SAC/TC230)归口。本文件起草单位：自然资源部信息中心、自然资源部矿产资源保护监督司、山东元鸿勘测规划设计有限公司。本文件主要起草人：(暂略)。自然资源部于2000年开始了首轮全国范围的矿产资源规划编制工作，并于2007年、2015年和2020年开展了第二轮、第三轮和第四轮矿产资源规划编制工作，形成了矿产资源规划数据库标准（DZ/T0226-2020）和矿产资源规划图示图例（DZ/T0350-2020）两个地质矿产行业标准，以及矿产资源规划数据库建设指南（试行2021年版）、矿产资源规划数据质量检查与汇交规范（试行2021年版）和全省统一矿产资源规划数据库建设技术要求（试行2021年版），并得到了广泛应用，提高了全国各级矿产资源规划编制和数据库建设效率和水平，提升了矿产资源规划数据的质量。为进一步规范和提升全国各级矿产资源规划数据库建设的质量，现制定推荐性行业标准矿产资源规划数据质量检查与汇交规范。矿产资源规划数据质量检查与汇交规范1范围本文件规定了矿产资源规划数据质量检查的要求、内容、方法、质量评价以及汇交的要求和形式。本文件适用于国家、省、市、县各级矿产资源规划数据库以及全省统一矿产资源规划数据库的质量检查和汇交。注：本文件中的“各级规划数据库”和“全省统一库”未加特殊说明的，均指“国家、省、市、县四级矿产资源规划数据库”和“全省统一矿产资源规划数据库”。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2260中华人民共和国行政区划代码GB/T9649.16地质矿产术语分类代码第16部分：矿床学GB/T18316数字测绘成果质量检查与验收DZ/T0226矿产资源规划数据库标准TD/T1016-2003国土资源信息核心元数据标准3术语和定义下列术语和定义适用于本文件。3. 1数据质量元素dataquaIityeIement说明对数据规范或用户要求符合程度的数据质量特性。来源:DZ/T0268-2014,3.13.2检查项inspectedentry数据质量的检查内容，是质量检查与评价的基本单元。来源:DZ/T0268-2014,3.13.3全省统一矿产资源规划数据库provincialunifiedmineraIresourcesplanningdatabase涵盖全省的省级、市级、县级矿产资源总体规划和各类专项规划中主要规划要素的数据库。4总体要求4.1 质量检查与汇交对象包括各级规划数据库和全省统一库。4.2 质量检查与汇交数据类型包括空间数据、规划附表数据、成果附图、成果附表和规划文本以及元数据等。4.3 各级规划数据库和全省统一库在生产、验收和汇交各阶段的数据检查都适用于本文件。4.4 各级各类矿产资源数据经质检入库后，应统筹纳入本级国土空间规划“一张图”实施监督信息系统，作为统一国土空间用途管制、实施建设项目规划许可、强化规划实施监督的依据和支撑。5数据质量检查5.1 检查流程质量检查流程主要步骤包括：明确检查内容及检查项、选择检查方法、实施质量检查和质量评价并编写质量检查意见等。基本流程见图1。图1数据质量检查与评价基本流程图5.2 检查内容5.2.1 概述检查内容共划分为9个检查分类，34个质量元素，62个检查项。具体检查内容见附录A。检查项代码由5位数字码组成，结构见图2。其中，第1位数字码表示检查分类，第2、3位数字码表示质量元素，第4、5位数字码表示检查项或检查内容，代码表见附录A。XXXXXT111检查项质量元素检查分类5.2.2空间数据空间数据质量检查内容主要如下：a）文件命名、存储格式的规范性和正确性；b）坐标系和投影参数的正确性；c）图层完整性及属性结构的规范性、属性内容的正确性；d）对于曲线图元，图形与拐点坐标字段内容大致范围一致；对于折线图元，图形与拐点坐标字段内容完全一致；e）面积的属性内容与图形计算面积的一致性；f）拓扑关系的正确性；g）图层与成果附表、成果附图的一致性；h）下级规划与上级规划的符合性；i）全省统一库应检查图层与汇集前数据库对应内容的一致性。5.2.3规划附表数据规划附表数据质量检查内容主要如下：a）文件命名、存储格式的规范性和正确性；b）规划附表的完整性及属性结构的规范性、属性内容的正确性；c）规划附表与成果附表、规划文本内容的一致性。5.2.4成果附图成果附图质量检查内容主要如下：a）文件命名、存储格式的规范性和正确性；b）栅格数据质量按照GB/T18316的规定执行；c）栅格图件与成果附图的一致性。5.2.5成果附表成果附表质量检查内容主要如下：a）文件命名、存储格式的规范性;b）成果附表的完整性。5.2.6规划文本规划文本及其它相关文档质量检查内容主要如下：a）文件命名、存储格式的规范性和正确性；b）文档资料的完整性。5.2.7元数据元数据质量检查内容主要如下：a）文件命名、存储格式的规范性和正确性；b）属性结构及内容的完整性和规范性。5.3检查方法5.3.1概述检查方法分为计算机自动检查、计算机辅助检查和人工检查。在检查实施时应根据检查项不同选择不同的检查方法，具体见附录A。5.3.2计算机自动检查计算机自动检查是利用计算机软件，根据相关标准规范中的规则，对矿产资源规划数据进行质量检查，如数据库结构、属性值代码和数据文件命名等。计算机辅助检查是利用计算机软件帮助数据质量检查人员对某些无法实现计算机自动检查的内容进行质量检查，如空间实体位置的准确性等。5. 3.4人工检查人工检查是指计算机软件难以实现，需要数据检查人员按照规划实际情况开展的数据检查，如元数据表内容的正确性。5.4 检查过程根据附录A中检查内容及检查项，选择相应的检查方法，对数据进行全面检查，形成数据库成果检查记录表，格式见附录B。5.5 质量评价5.5.1 概述对数据库成果质量检查结果进行质量评价，根据质量评价等级，编写质量检查意见。5.5.2等级评定对质量检查发现的错误按照I级错误、II级错误和HI级错误进行分级，同一检查内容可能存在多个错误，全部计入错误个数统计，错误分级描述见表2。每个HI级错误扣0.1分，每个II级错误扣1分，出现1个I级错误即视为不合格。按照百分制的得分划分质量等级，90TOO分定为优秀，60-89分定为良好，0-60分定为不合格。评分不能作为数据合格入库的硬性指标，可作为数据质量检查的参考。同时编写质量检查意见，对出现的问题分类描述，给出检查结论，质量检查意见格式见附录C。表2数据质量检查错误分级描述表序号错误级别检查项代码序号错误级别检查项代码1I级错误1010132I级错误30201210102334010131010334401024102013550101520101366010162020137602017202023860202820301396020392050140801011020601419010111207014290201122070243II级错误20401132070344204021420704452110115207054621102162070647211031720707482120118208014930401192080250304022020803513040321208045230404表2数据质量检查错误分级描述表（续）序号错误级别检查项代码序号错误级别检查项代码22I级错误2090153II级错误305012321001543050224213015530601252130256306022621303579030127216015890302282160259川级错误303012921701607010130217026121401313010162215016数据汇交6.1 各级规划数据库各级规划数据库汇交成果目录形式见表3。表3提交成果目录形式表级录-目二级目录文件名及内容三级目录文件名及内容目录名内容目录名内容文件名六位行政区划代码+行政区划名称+矿产资源规划数据库成果附图成果附图矢量图件mdb文件格式的成果图件按照DZ/T0226执行如Bl_370000_202(LSGI(L矿产资源分布图.mxd栅格图jpeg文件格式的成果图件按照DZ/T0226执行如Bl_370000_2020_SG30_矿产资源勘查加发保护,法体布局图.jpeg空间数据库空间数据库Geodatabasemdb文件格式按照DZ/T0226执行如Bl_370000B2020.mdbShapeShp文件格式按照DZ/T0226执行如Bl_370000_B_2020_KANCHQZD.shp规划文本规划文本规划文本（doc文件格式）按照DZ/T0226执行如Bl_370000_2020_WB10_矿产资源总体规划文本.doc编制说明（doc文件格式）按照DZ/T0226执行如Bl_370000_202（LwB20_矿产资源总体规划编制说明.doc专题研究报告（doc文件格式）按照DZ/T0226执行如Bl_3700002020_WB30_矿产资源总体规划专题研究报告.doc其它文本（doc文件格式）按照DZ/T0226执行如Bl_370000_2020_WB90_其他文本.doc规划附表附表数据库mdb文件格式按照DZ/T0226执行如Bl_370000_0_2020.mdb成果附表成果附表xls文件格式与发布的规划附表文件保持致如Bl_370000_0_2020成果附表.xls元数据元数据xml文件格式按照DZ/T0226执行表3提交成果目录形式表（续）级录-目二级目录文件名及内容三级目录文件名及内容目录名内容目录名内容文件名六位行政区划代码+行政区划名称+矿产资源规划数据库其它文档其它文档报送资料清单、数据库建设工作报告、数据库质量监控文档、数据库质量检皆记录表和数据库质量检杳报告（doc或pdf文件格式）参考DZ/T0226执行数据字典自编代码字典doc文件格式参考DZ/T0226执行注：中内容为目录名6.2 全省统一库全省统一库汇交成果目录形式见表4o表4提交成果目录形式表一级目录二级目录文件名及内容三级目录文件名及内容目录名内容目录名内容文件名六位行政区划代码+行政区划名称+全省统一矿产资源规划数据库成果附图成果附图统一库栅格图jpeg格式的成果图件按照DZ/T0226执行如门_210000_2020_国家规划矿区图.jpeg市、县栅格图jpeg格式的成果图件按照DZ/T0226执行如210111苏家屯区.jpeg空间数据库空间数据库Geodatabasemdb文件格式按照DZ/T0226执行，可不体现比例尺代码如T_21000002020.mdbShapeShP文件格式按照DZ/T0226执行，可不体现比例尺代码如T2100000_2020.LSKYZB.shp规划附表附表数据库mdb文件格式按照DZ/T0226执行如T_210000_0_2020.mdb元数据元数据xml文件格式按照DZ/T0226执行其它文档其它文档报送资料清单、数据库建设工作报告、数据库质量监控文档、数据库质量检查记录表和数据库质量检查报告（doc或pdf文件格式）参考DZ/T0226执行数据字典自编代码字典doc文件格式参考DZ/T0226执行附录A（资料性）数据质量检查内容数据质量检查的内容见表A.U表A.1数据质量检查内容检查分类质量元素检查项/内容检查项代码检查对象检查方法成果提交形式检查目录及文件规范性是否符合DZ/T0226和本文件对目录结构和文件命名的要求10101所有电子数据计算机自动检查电子成果数据是否遗漏或多余10102所有电子数据计算机自动检查文件名中的行政区划代码是否符合规划基期，按照GB/T2260的规定执行10103所有电子数据计算机自动检查数据有效性数据文件是否正常打开10201所有电子数据人工检查空间数据检查格式一致性空间图层命名与存储格式是否符合DZ/T0226的规定20101所有电子数据计算机自动检查数学基础是否采用“2000国家大地坐标系”20201能源资源基地、国家规划矿区、战略性矿产资源保护区、矿产资源重点勘查区、矿产资源勘查规划区块、矿产资源重点开采区、矿产资源开采规划区块、砂石土类矿产集中开采区等所有图层计算机自动检宣是否采用“1985国家高程基准”20202所有图层计算机自动检查数据采集精度空间实体位置是否准确20301所有图层计算机辅助检查行政区范困各级规划数据是否在本级行政区范围内20401行政区图层计算机自动检查是否超出所在行政区覆盖范围20402除行政区图层外所有图层计算机自动检查数据完整性空间图层是否多余或缺失，应符合DZ/T0226规定20501所有图层计算机自动检查数据规范性空间图层的属性结构是否符合DZ/T0226的规定20601所有图层计算机自动检查数值范围符合性必填字段是否为空，是否符合DZ/T0226的规定20701所有图层计算机自动检查字段取值是否符合DZ/T0226规定的值域范围20702所有图层计算机自动检查规划期是否正确20703包含规划期字段的图层计算机自动检查资源量单位和主要矿产探明资源量（/控制资源量/推断资源量）中填写的资源量单位取值是否符合GB/T9649.16的规定20704国家规划矿区、战略性矿产资源保护区、矿产资源重点开采区和矿产资源开采规划区块计算机自动检查引用资料时间=规划基期20705含引用资料时间的图层计算机自动检查表A.1数据质量检查内容（续）检查分类质量元素检查项/内容检查项代码检查对象检查方法空间数据检查数值范围符合性投放时序是否在规划期内20706矿产资源勘查规划区块、矿产资源开采规划区块计算机自动检宣拐点坐标格式是否符合DZ/T0226规定的坐标格式20707所有图层计算机自动检查代码一致性要素代码是否符合DZ/T0226的规定20801所有图层计算机自动检查属性值代码是否符合DZ/T0226的规定20802所有图层计算机自动检查矿产代码的属性内容是否符合GB/T9649.16的规定20803能源资源基地、国家规划矿区、战略性矿产资源保护区、矿产资源重点勘查区、矿产资源重点开采区、矿产资源勘查规划区块、矿产资源开采规划区块计算机自动检查行政区划代码是否符合规划基期行政区划代码20804行政区图层计算机自动检宣属性一致性矿产代码和矿产名称是否与GB/T9649.16对应一致20901能源资源基地、国家规划矿区、战略性矿产资源保护区、矿产资源重点勘查区、矿产资源重点开采区、矿产资源勘查规划区块、矿产资源开采规划区块计算机自动检查图层向属性内容一致性规划编制级别是否正确一致；是否与文件命名中的行政区划代码一致21001所有图层计算机自动检查编号正确性涉及编号的字段内容编码规则是否符合DZ/T0226的规定21101所有图层计算机自动检查涉及编号的字段内容取值是否唯21102所有图层计算机自动检查标识码字段取值是否唯一21103所有图层计算机自动检查点层内拓扑关系层内要素是否重叠（拓扑参考容差为0.000001）21201所有点图层计算机自动检查面层内拓扑关系层内要素是否自相交21301所有面图层计算机自动检查层内要素是否重登、是否闭合21302所有面图层计算机自动检查层内要素是否存在缝隙,缝隙间距默认容差0.000000001度或0.0001米21303所有面图层计算机自动检查碎片多边形面层是否存在小于图上411M的碎片多边形21401所有面图层计算机自动检查碎线检查线层是否存在小于图上0.2mm的碎片21501所有线图层计算机自动检查图属一致性检查空间图形与拐点坐标字段内容是否一致21601所有图层计算机辅助检查面积的属性内容与图形计算面积是否一致21602所有图层计算机自动检查表A.1数据质量检查内容（续）检查分类质量元素检查项/内容检查项代码检查对象检查方法空间数据检查上下级规划从属关系正确性全省统一库是否与汇集前数据库对应内容一致21701除行政区外的所有图层计算机辅助检查下级规划是否符合上级规划21702除行政区外的所有图层计算机辅助检查规划附表数据检查格式一致性规划附表命名与存储格式是否符合DZ/T0226的规定30101重点矿种矿山最低开采规模规划表、新发现大中型矿产地及新增资源储量指标表、大中型矿山比例指标表、绿色矿业指标表和新建矿山准入条件指标表等所有规划附表计算机自动检查数据完整性规划附表是否多余或缺失，是否符合DZ/T0226规定30201所有规划附表计算机自动检查数据规范性附表属性结构是否符合DZ/T0226的规定30301所有规划附表计算机自动检查数值范围符合性必填字段是否为空，是否符合DZ/T0226的规定30401所有规划附表计算机自动检宣字段取值是否符合DZ/T0226规定的值域范围30402所有规划附表计算机自动检查规划期是否正确30403所有规划附表计算机自动检查资源量单位和主要矿产探明资源量（/控制资源量/推断资源量）中填写的资源量单位取值是否符合GB/T9649.16的规定30404新发现大中型矿产地及新增资源量指标表计算机自动检查代码一致性要素代码是否符合DZ/T0226的规定30501除绿色矿业指标表外所有规划附表计算机自动检查矿产代码的属性内容是否符合GB/T9649.16的规定30502除绿色矿业指标表外所有规划附表计算机自动检查属性一致性矿产代码和矿产名称是否与GB/T9649.16对应一致30601除绿色矿业指标表外所有规划附表计算机自动检查大型矿山最低开采规模=中型矿山最低开采规模中型矿山最低开采规模:小型矿山最低开采规模30602重点矿种矿山最低开采规模规划表计算机自动检查空间数据与成果附表、成果附图检查一致性检三属性内容是否一致40101所有空间数据、成果附人工检查拐点坐标字段内容是否与成果附图一致40102所有空间数据、成果附图人工检查附据果规本划数成毒文查规表与附划检一致性检查属性内容是否一致50101所有规划附表、成果附表、规划文本人工检查表A.1数据质量检查内容（续）检查分类质量元素检查项/内容检查项代码检查对象检查方法成果附图检查格式一致性存储格式是否与本文件规定的文件格式一致60101所有成果附图人工检查栅格图件规范性检查栅格图件的分辨率是否不低于300dbi60201所有栅格图件人工检查栅格数据质量是否符合GB/T18316的规定执行60202所有栅格图件人工检查栅格图件是否与成果附图致60203所有栅格图件计算机辅助检查成果附表检查格式一致性存储格式是否与本文件规定的文件格式一致70101所有成果附表人工检查规划文本及其他文档格式一致性文件命名与存储格式是否符合DZ/T0226的规定80101所有规划文本计算机自动检宣元数据格式一致性命名与存储格式是否符合DZ/T0226的规定90101所有元数据表计算机自动检查数据完整性元数据表是否多余或缺失，是否符合TD/T1016-2003的规定90201所有元数据表计算机自动检查数据规范性属性结构是否正确90301所有元数据收计算机自动检查字段内容是否正确90302所有元数据表人工检查附录B（资料性）数据库成果检查记录表数据库成果检查记录表见表B.1,其中同一检查项会出现多条错误描述。表BJ省市（县）矿产资源规划数据库成果数据检查记录检查内容检查分项检查项代码错误级别错误描述一、成果提交形式检查目录及文件命名的规范性10101电子成果数据的遗漏或多余10102文件名中的行政区划代码是否符合规划基期10103数据文件是否正常打开10201二、空间数据检查空间图层命名是否与存储格式一致20101是否采用“2000国家大地坐标系”20201是否采用“1985国家高程基准”20202空间实体位置是否准确20301各级规划数据是否在本级行政区范围内20401是否超出所在行政区覆盖范围20402空间图层是否多余或缺失20501空间图层的属性结构是否规范20601必填字段是否规范20701字段取值值域范围的符合性20702规划期是否正确20703资源量单位和主要矿产探明资源量（/控制资源量/推断资源量）中填写的资源量单位取值的符合性20704引用资料时间=规划基期20705投放时序是否在规划期内20706拐点坐标格式的符合性20707要素代码是否正确20801属性值代码是否正确20802矿产代码属性内容的符合性20803行政区划代码是否符合规划基期行政区划代码20804矿产代码是否与矿产名称对应一致20901规划编制级别的正确一致性：与文件命名中的行政区划代码是否一致21001涉及编号的字段内容编码规则的符合性21101涉及编号的字段内容取值是否唯一21102标识码字段取值是否唯一21103层内要素是否重叠（拓扑参考容差为0.000001）21201层内要素是否自相交21301层内要素是否重叠、是否闭合21302层内要素是否存在缝隙，缝隙间距默认容差0.000000001度或0.0001米21303表B.1省市（县）矿产资源规划数据库成果数据检查记录（续）检查内容检查分项检查项代码错误级别错误描述二、空间数据检查面层是否存在小于图上4仙2的碎片多边形21401线层是否存在小于图上0.2mm的碎片21501空间图形是否与拐点坐标字段内容的一致21601面积的属性内容与图形计算面积是否致21602全省统一库与汇集前数据库对应内容是否一致21701下级规划是否符合上级规划21702三、规划附表检查规划附表命名是否与存储格式的符合30101规划附表是否多余或缺失30201附表属性结构是否正确30301必填字段是否完整30401字段取值值域范围的符合性30402规划期是否正确30403资源量单位和主要矿产探明资源量（/控制资源量/推断资源量）中填写的资源量单位取值是否正确30404要素代码的符合性30501矿产代码的属性内容是否正确30502矿产代码和矿产名称是否对应一致30601大型矿山最低开采规模=中型矿山最低开采规模中型矿山最低开采规模=小型矿山最低开采规模30602四、空间数据与成果附表、成果附图检查属性内容是否致40101拐点坐标字段内容与成果附图是否一致40102五、规划附表数据与成果附表、规划文本检查属性内容是否一致50101六、成果附图检查文件命名、存储格式是否与相关标准的致60101检查栅格图件的分辨率是否不低于300dbi60201栅格数据质量的符合性60202栅格图件是否与成果附图的一致60203七、成果附表检查存储格式是否与本文件规定的文件格式致70101八、规划文本及其他文档检查文件命名是否与存储格式的正确80101九、元数据检查命名与存储格式是否正确90101元数据表是否多余或缺失90201属性结构是否正确90301字段内容是否正确90302卜、其它情况记载十、总体评价意见（最后结论注明：合格或不合格，不合格的必须详细说明）附录C（资料性）数据库质量检查意见表C.1数据质量检查意见格式各级规划数据库和全省统一库数据质量检查意见文本格式见表C.1。一省一市一县矿产资源规划数据库（省全省统一矿产资源规划数据库）质量检查意见一、基本情况检查对象：检查次数：检查日期：建库单位：二、检查结论对数据质量检查的结果进行描述，包括优秀、良好和不及格。三、检查问题汇总对数据质量检查发现的问题按照空间数据、规划附表数据、成果附图、成果附表、规划文本和元数据进行总结概述。检查人:参考文献1 GB/T21337地理信息质量原则2 DZ/T0274地质数据库建设规范的结构与编写3 DZ/T0268数字地质数据质量检查与评价4 DZ/T0350矿产资源规划图示图例5 DD2006-07地质数据质量检查与评价6 自然资办发（2020）19号自然资源部办公厅关于印发省级矿产资源总体规划编制技术规程和市县级矿产资源总体规划编制要点的通知
