国家能源官台村50MW盐光互补项目环评报告表.docx

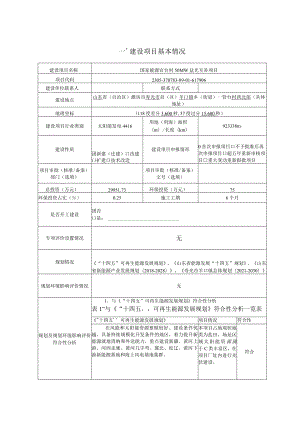

一'建设项目基本情况建设项目名称国家能源官台村50MW盐光互补项目项目代码2305-370783-89-01-617906建设单位联系人联系方式建设地点山东省（自治区）潍坊市寿光市县（区）羊口镇乡（街道）一管台村西北部（具体地址）地理坐标（118度差分3.600秒,37度过分15.600秒）建设项目行业类别太阳能发电4416用地（用海）面积（m）/长度（km）923338m建设性质团新建（迁建）口改建口扩建口技术改造建设项目申报情形0首次申报项目口不予批准后再次申报项目口超五年重新审核项目重大变动重新报批项目项目审批（核准/备案）部门（选填）项目审批（核准/备案）文号（选填）总投资（万元）29951.73环保投资（万元）75环保投资占比（）0.25施工工期6个月是否开工建设团否口是：专项评价设置情况无规划情况“十四五”可再生能源发展规划、山东省能源发展“十四五”规划、山东省新能源产业发展规划（2018-2028）、寿光市羊口镇总体规划（2021-2030）规划环境影响评价情况无规划及规划环境影响评价符合性分析1、与“十四五”可再生能源发展规划符合性分析表1”与“十四五，可再生能源发展规划符合性分析一览表"十四五'可再生能源发展规划项目情况符合性在风能和太阳能资源禀赋较好、建设条件优越、具备持续规模化开发条件的地区，着力提升新能源就地消纳和外送能力，重点建设新疆、黄河上游、河西走廊、黄河几字弯、冀北、松辽、黄河下游新能源基地和海上风电基地集群。本项目占地现状地类为盐田，场址区域太阳能资源属于C类丰富区，在项目厂址内进行光伏建设。符合在山东滨州、潍坊等鲁北地区利用丰富的盐碱滩涂地等未利用土地资源，推动新能源与储能等融合发展。本项目占地现状地类为盐田，在潍坊寿光盐碱地进行光伏建设符合2、与山东省能源发展“十四五”规划符合性分析表1-2与山东省能源发展“十四五”规划符合性分析一览表山东省能源发展“十四五'规划项目情况符合性光伏发电。坚持集散并举，大力发展光伏发电。加快发展集中式光伏.充分利用潍坊、滨州、东营等市盐碱滩涂地和济宁、泰安、荷泽、枣庄等市采煤沉陷区，重点打造鲁北盐碱滩涂地千万千瓦级风光储输一体化基地、鲁西南采煤沉陷区百万千瓦级"光伏+''基地。鼓励采用农光互补、渔光互补、盐光互补、生态治理等模式，因地制宜发展"光伏+''集中式电站。大力发展分布式光伏.开展整县(市、区)分布式光伏规模化开发试点，建成“百乡千村低碳发展示范工程.推进工业厂房、商业楼宇、公共建筑、居民住宅等屋顶光伏建设，优先发展“自发自用'分布式光伏。到2025年，光伏发电装机规模达到5700万千瓦。本项目占地现状地类为盐田，在潍坊寿光盐碱地进行光伏建设，采用盐光互补发电。符合3、与山东省新能源产业发展规划(2018-2028)符合性分析表1-3与山东省新能源产业发展规划(2018-2028)符合性分析一览表山东省新能源产业发展规划(2018-2028)项目情况符合性光伏发电。坚持集中式、分布式相结合，积极推进"光伏综合开发利用，不断优化光伏发电发展模式，提高光伏发电质量和效益。在与土地利用、生态保护、农业生产等相协调的基础上利用塌陷地、荒山荒地、滩涂、盐碱地等土地资源，采取统一规划、集中连片、分步实施的方式，实施“光伏+环境治理'，重点打造采煤塌陷地光伏发电基地和黄河三角洲盐碱滩涂地光伏发电基地；利用工业园区以及工业企业、商业企业、公共建筑、居住建筑等屋顶资源，建设一批“光伏+屋顶'分布式发电项目，推动光伏发电就地生产、就地消纳；结合风电项目建设以及设施农业、渔业、养殖业等，建设一批风光、农光、渔光等“光伏+综合利用项目，促进光伏与其他产业有机融合；探索发展“光伏+交通”等新模式、新业态，开展光伏路面技术研发和试验示范工程建设，推动光伏发电跨行业、跨领域融合发展；积极推进“光伏+技术进步”“光伏+竞价上网促进光伏发电技术进步、产业升级、市场应用和成本下降，健全光伏发本项目占地现状地类为盐田，进行光伏建设，采用盐光互补发电。符合展市.场机制。力争到2022年，全省光伏发电装机容量达到1800万千瓦左右；到2028年，全省光伏发电装机容量达到2400万千瓦左右。4、与寿光市羊口镇总体规划（2021-2030）符合性分析寿光市羊口镇总体规划见附图1,本项目位置不在羊口镇城镇总体规划内。1、产业政策符合性分析该项目属于产业结构调整指导目录（2019年本）（国家发展和改革委员会令第29号）“鼓励类”中的“五、新能源：太阳能光伏发电系统集成技术开发应用“，符合国家的产业政策。2、选址合理性分析寿光市自然资源和规划局、潍坊市生态环境局寿光分局分别出具了关于该项目用地审查意见、开展前期准备工作的函（见附件），项目所在位置用地现状图见附图2o根据寿光市自然资源局和规划局出具的关于国能寿光发电有限责任公司国家能源官台50MW盐光互补光伏发电项目用地审查意见：本项目占地现状地类为盐田，根据自然资源部办公厅、国其他符合性分析家林业和草原局办公室、国家能源局综合司关于支持光伏发电产业发展规范用地管理有关工作的通知和山东省国土资源厅、山东省扶贫开发领导小组办公室、山东省发展和改革委员会关于保障和规范光伏发电产业项目用地管理的通知（鲁国土资规（2018）4号）要求，光伏方阵设施不得改变原土地用途。项目开工前依法办理相关备案手续和规划用地手续。根据潍坊市生态环境局寿光分局关于同意国能寿光发电有限责任公司国家能源官台村50MW盐光互补项目开展前期准备工作的函：该项目不在饮用水源地一级保护区内，同意按要求编制该项目的环境影响评价报告。本项目光伏方阵设施不改变原土地用途，并将依法依规办理用地及环评手续。3、“三线一单”符合性分析根据关于以改善环境质量为核心加强环境影响评价管理的通知（环评2016150号），要求切实加强环境影响评价管理，落实“生态保护红线、环境质量底线、资源利用上线和环境准入负面清单”约束，建立项目环评审批与规划环评、现有项目环境管理、区域环境质量联动机制，更好地发挥环评制度从源头防范环境污染和生态破坏的作用，加快推进改善环境质量。根据环评2016150号和山东省人民政府关于实施“三线一单”生态环境分区管控的意见（鲁政字（2020）269号）要求，潍坊市发布了潍坊市“三线一单”生态环境分区管控方案（潍政字202115号）和潍坊市环境管控单元生态环境准入清单（潍环委办发（2021）20号）o本次评价分析与“三线一单”要求的符合性。1）生态保护红线符合性分析根据自然资源部办公厅关于北京等省（区、市）启用“三区三线”划定成果作为报批建设项目用地用海依据的函（自然资办函20220207号），山东省按照全国国土空间规划纲要（2021-2035年）确定的耕地和永久基本农田保护红线任务和全国"三区三线”划定规则完成了“三区三线''划定规则，即日起正式启用根据寿光市官台村“三区三线”划定成果，本项目占地范围内不存在生态保护红线、永久基本农田，距离最近的寿光双王城水库生物多样性维护生态保护红线区约200m。（详见附图3）。2）环境质量底线的符合性分析本项目与环境质量底线符合性分析见表l-4o环境要素环境质量底线环境质量现状符合性分析环境空气到2025年，全市大气环境质量持续改善，全市PMz5年均浓度达到42ggm,根据潍坊市生态环境局寿光分局公布的2022年大气环境质量数据，PM2.5、Os存在超标。根据潍坊市新一轮“四减四增，三年行动方案(2021-2023年)，实施“散乱污”企业动态清零，按照全面排查、分类整治、边查边改、限期到位、依法依规的原则“发现一起、处置一起“，在全市范围内持续开展“散乱污”企业排查整治。严控重点行业新增产能。重大项目建设，必须首先满足环境质量“只能更好，不能变坏''的底为严格落实“减量替代是原则，等量替代是例外''的总量控制刚性要求。(市生态环境局牵头)按照国家、省相关产业政策深入实施“四上四压”，坚持“上新压旧”“上大压小M上高压低”“上整压散对钢铁、地炼、焦化、煤电、水泥、轮胎、平板玻璃等重点行业严格执行产能置换要求，完成上级实施产能总量控制的任务。地表水环境水环境质量明显改善，重点河流水质优良率达到42.4%,基本消除劣V类本项目周边河流为西张僧河，根据潍坊市地表水环境质量情况通报(2022年1-12符合水体县级及以上城市饮用水水源地全部达到In类近岸海域环境质量不断改善水质优良（一、二类水质）面积比例达到52.7%左右；月），张僧河水质能够满足地表水环境质量标准（GB3838-2002）IV类标准。土壤环境土壤环境质量总体保持稳定受污染耕地和污染地块安全利用得到进一步巩固提升,受污染耕地安全利用率达到92%左右污染地块安全利用率达到92%以上。参考环境影响评价技术导则土壤环境（试行）（HJ964-2018）附录A中表A.1土壤环境影响评价项目类别，本工程属于其他行业，属于V类项目，本工程可不开展土壤环境质量现状调查。本项目对土壤环境影响较小，本项目实施后土壤环境可以满足环境质量底线要求。因此，本项目满足环境质量底线要求。3）资源利用上线的符合性分析本项目不占用燃料、土地和水资源，属利用可再生能源的洁净发电项目。项目满足资源利用上线要求。4）与生态环境准入清单符合性根据潍坊市环境管控单元生态环境准入清单（潍环委办发（2021）20号），本项目所在的环境管控单元为“羊口镇”（编码ZH37078320007）,属于重点管控单元详见附图4,本项目与潍环委办发（2021）20号的符合性分析如下：环境管控单元编码环境管控单元名称管控单元分类ZH37078320007羊口镇重点管控单元要求项目情况符合性空间布局约束1 .生态保护红线内原则上按禁止开发区域的要求进行管理，严禁不符合主体功能定位的各类开发活动，严禁任意改变土地用途。2 .一般生态空间内严格按照自然生态空间用途管制办法（试行）执行，原则上按照限制开发区域管理。3 .新、改、扩建项目，满足产业准入、总量控制、排放标准等管理制度要求的前提下，原则上实行工业项目进工业园或聚集区，集约高效发展。严禁钢铁、水泥、平板玻璃、电解铝、焦化、铸造等行业新增产能，对确有必要新建的必须实施等量或减量置换。4 .从严审批高耗水、高污染物排放、产生有毒有害污染物的建设项目。5 .滨海国家湿地公园内执行国家、省、市湿地公园的有关规定。6 .该管控单元内有羊口先进制造业园区，应严格按照园区的准入条件4行业准入规范及国家省、市的相关准入要求确定入园项目，并严格按照全市产业园区发展部署，将羊口先进制造业园区打造成以先进制造产业、高新技术产业和现代服务业三大产业为主的工业园区。7 .化工重点监控点应严格执行山东省化工重点监控点认定管理办法的相关要求，在项目审批、建设和管理方面参照化工园区执行。监控点新建、改建和扩建项目，应按照山东省化工投资项目管理暂行规定办理相关手续，新建、扩建化工项目，原则上只能在公布地址的生产厂区进行，其他生产厂区不得实施新建扩建项目。本项目不占用生态保护红线。本项目为光伏发电项目，符合空间布局约束要求符合污染物排放管控1 .严格执行国家及我省相关排放标准要求，二氧化硫、氮氧化物、烟粉尘、挥发性有机物排放量不得超过区域允许排放量。2 .新建涉水企业污水必须全部纳入污水处理厂处理达标后排放，不再审批污水直排企业。工业园区应建成污水集中处理设施并稳定达标运行，对废水分类收集、分质处理、应收尽收。加强工业聚集区水污染治理，集中处理设施出水水质稳定达到一级A排放标准。3 .滨海国家湿地公园内执行国家、省、市湿地公园的有关规定。本项目施工期间产生少量的汽车尾气以及扬尘污染，通过抑尘措施，影响较小，项目运营期无生产废气产生；施工期产生的生活污水通过化粪池稳定后，由环卫部门定期清运，运营期本项目无职工定员，配备2人为巡检人员，项目场区无生活污水产生，运营期产生的废水主要为清洗光伏板废水，清洗光伏板废水主要含有少量的SS,清洗废水全部损耗，不产生外排废水。站内雨水利用道路自然坡度排入站外水沟符合污染物排放管控要求。环境风险防控1 .当预测到区域将出现重污染天气时，根据预警发布，按级别启动应急响应措施，实施辖区内应急减排与差异化管控。2 .化工园区、涉重金属工业园区要推进“一企一管”和地上管廊的建设与改造，并逐步推行废水分类收集、分质处理。3 .对于高关注度地块，调查结果表明超过土壤污染风险管控标准的，应按照规定开展土壤污染状况调查、风险评估、风险管控和修复。4 .土壤污染重点监管单位内应严格控制有毒有害物质排放，并按年度向生态环境主管部门报告排放情况，建设涉及有毒有害物质的生产装置、储罐和管道，或者建设污水处理池、应急池等存在土壤污染风险的设施，应当按照国家有关标准和规范的要求，设计、建设和安装有关防腐蚀、防泄漏设施和泄漏监测装置，防止有毒有害物质污染土壤和地下水，建立土壤污染隐患排查制度，保证持续有效防止有毒有害物质渗漏、流失、扬散，制定、实施自行监测方案，并将监测数据报生态环境主管部门。本项目为光伏发电项目，符合环境风险防控要求资源开发效率要求1.实施能源和水资源消耗总量和强度双控行动，全面推进节能、节水，大幅降低重点行业和企业能耗、物耗。本项目为光伏发电项目，符合资源开发效率要求4、与饮用水水源地保护区规划符合性分析（1）根据寿光市人民政府办公室关于公布寿光市重要饮用水水源地名录的通知（寿政办发202053号）通知，寿光市重要饮用水水源地名录见表l-6o经调查本项目所在位置距双王城水库水源地最近，距离为3.2km,详见附图4,本项目不在饮用水源保护区范围内。本项目在施工期产生的生活污水利用化粪池稳定后，由环卫部门定期清运，废水不外排；运营期本项目无职工定员，配备2人为巡检人员，项目场区无生活污水产生，运营期产生的废水主要为清洗光伏板废水，清洗光伏板废水主要含有少量的SS,对环境影响较小，清洗废水全部损耗。本项目符合饮用水水源地保护区规划。表16寿光市重要饮用水水源地名录序i=r水源地名称水源地位置水源类型J供水井数启用时间供水单位供水范围设计供水能力现状供水能力1寿光市城北水厂水源地寿光市渤海路东、寿济路南地下水8眼2012年寿光市自来水公司城北水厂圣城街道、古城街道、文家街道2万吨/日2万吨/日2寿光市自来水公司水源地寿光市正阳路西、农圣街北地下水7眼1995年寿光市自来水公司三水厂圣城街道、孙家集街道、洛城街道4万吨/日3万吨/日3寿光市后瞳水厂水源地寿光市田柳镇于家庄村西地下水8眼1O寿光市锦源供水公司后瞳水田柳镇、营里镇、台头镇、双王城园区、羊口镇、2万吨/日1万吨/日4寿光市田马水厂水源地寿光市稻田镇娄家村周边地下水8眼_O寿光市锦源供水公司田马水稻田镇I万吨/日0.5万吨/S5寿光市上口水厂水源地寿光市上口镇镇区地下水6眼2013年寿光市锦源供水公司上口水上口镇、侯镇1万吨/B0.8万吨/日6寿光市化龙水厂水源地寿光市化龙镇张屯村西南角地下水2眼2(X)8年寿光市锦源供水公司化龙水化龙镇1万吨/日0.5万吨/日7寿光市纪台水厂水源地寿光市纪台镇李家官庄社区东邻地下水3眼2014年寿光市锦源供水公司纪台水纪台镇及孙家集街道1万吨/00.3万吨/日8寿光市寒桥水厂水源地寿光市洛城街道塞桥村东地下水5眼2019年寿光市润源供水公司寒桥水为自来水公司东城水厂补水4.5万吨/日1.8万吨/日9寿光市古城（羊口）水厂水源地寿光市古城街道徐家村地下水3眼1999年寿光市金海水务有限责任公司古城水厂羊口镇1万吨/日0.7万吨/日K)寿光市王西水源地寿光市羊田路西、洛富街北地下水8眼2(X)5年寿光市自来水公司东城水厂洛城街道、侯镇、营里镇、羊口镇3万吨/日3万吨/日11双王城水库水源地寿光市双王城生态经济园区地表水寿光市自来水公司地表水厂备用二建设内容地理位置项目位于寿光市羊口镇官台村西北部，南海路以南，西张僧河以西的盐田，盐田面积约1385亩。距离羊口镇约15公里，距离寿光市约35公里。具体地理位置图见附图6。项目组成及规模一、项目由来太阳能光伏发电项目具有无污染、取之不尽、用之不竭、对环境友好、便于输送的特点，是真正绿色环保的新型可再生能源，是目前我国解决能源安全、治理环境恶化、可持续发展和建设生态友好型新能源的重要举措和内容之一。我国是能源消费大国，大力发展新能源与可再生能源已成为我国调整能源结构、缓解能源供需矛盾、降低环境污染，实现可持续发展的重要举措。太阳能作为一种取之不尽、用之不竭的清洁能源，潜力巨大，但是在电力供应日益紧张的中东部地区，土地资源的紧缺使传统的光伏地面电站难以大规模推广，而将水塘、盐田等铺设光伏电池板，提高了土地的综合利用收益，为光伏发电在中东部地区大面积推广提供无限机遇。本项目位于潍坊市寿光市羊口镇，由于本阶段场址处无实测太阳辐射资料，综合考虑山东省内日射站实测资料，并以MeteOnOrm数据库导出数据作为比对分析，现阶段建议以实测站分析数据作为本项目设计依据待后续根据现场实测资料再做优化调整。对比场址与山东省内济南、福山、莒县3个日射站的地理位置关系及气候环境，认为福山站与场址区域的气候条件更相似，故本工程选取福山站作为日射参考站。据计算分析，场址区域全年平均日照时数2010.3h,平均年太阳辐射量5037.1MJv.根据我国太阳能资源等级区划表得知，场址区域太阳能资源属于C类丰富区，适宜建设太阳能电站。总辐射最高值出现在5月份，最低值出现在12月份。本项目已取得备案文件，见附件2。本项目盐田现状图片如下图所示，项目在盐田上建立光伏发电站，在晒盐的基础上同时进行光伏发电：二、项目概况项目名称：国家能源集团官台村50MW盐光互补项目建设性质：新建国民经济行业分类：E4416太阳能发电建设地点：寿光市羊口镇官台村西北部，南海路以南，西张僧河以西的盐田，盐田面积约1385亩。建设单位：国能寿光发电有限责任公司总投资：29951.73万元职工定员：无职工定员，配备2人为巡检人员。三、项目组成1、主体工程项目装机容量50MW,直流侧容量为60.564MWp,共安装700Wp单晶PERC双面光伏组件86520块。光伏发电单元分别通过逆变器、汇流、箱式变压器升压至35kV,经35kV电缆集电线路接入光伏升压站35kV配电装置。2、配套工程在光伏场区建IlOkV升压站，主变容量为63MVA,以IlOKV接入盐化IlOkV变电站，建设UOkV变电站1座，以IlOkV电压等级送出，线路长度4公里。最终接入方案以本工程的接入系统批复意见为准。本项目配套的升压站及送出线路工程不属于本次评价范围，将由业主另行委托评价，本报告仅对光伏发电厂区的建设内容进行评价。表21项目组成一览表项目名称规模及内容主体工程光伏阵列规划容量为50MW,直流侧容量为60.564MWP,共安装700Wp单晶PERC双面光伏组件86520块。配套工程升压站IIOkV升压站内主要包括附属用房、35kV配电装置及继保控制室预制舱基础、主变基础、IlOkVGIS、SVG预制舱基础、污水处理设施基础等输电线路光伏电站新建1回HOkV线路接至IlOkV盐化站IIOkV中盐线进站处新建线路长度约4kmo其中架空线路长度3.5km,电缆线路长度0.5kmo事故油池5.0mx3.()mx3.5m,净空体积52.5m,全地下钢筋混凝土箱型结构。公用工程供水来自附近村庄市政自来水排水运营期本项目无职工定员，配备2人为巡检人员，项目场区无生活污水产生，运营期产生的废水主要为清洗光伏板废水，清洗废水主要污染物为SS,含量较低,对环境影响较小，清洗后的水全部损耗，无废水外排。供电升压站装设一台SCBll_200/37/0.4站用变，接于35kV母线上。另外从地区电网引接一回IokV电源。环保工程废气项目无废气产生。废水运营期本项目无职工定员，配备2人为巡检人员，项目场区无生活污水产生；运营期项目光伏发电板清洗产生废水，主要污染物为SS,含量较低，对环境影响较小，清洗后的水全部损耗。噪声针对不同设备，分别采取消声、减震、隔音降噪措施。固体废物一般固体废物生活垃圾集中存放并由环卫部门统一处理：达到使用寿命的太阳能电池为一般废物，使用密封容器在升压站内贮存，由厂家回收。危险废物废变压器油置于升压站内的危险废物暂存间内，规范贮存，定期委托有资质的单位处置;废旧蓄电池暂存于升压站内的危废暂存间内，由有资质的单位定期PI收处理。临时工程本项目不设置临时施工场地，施工期间利用场区内盐田坨台空地进行物资存放。3、主要设备选型(1)光伏组件选择针对本工程，采用700Wp单晶PERC双面光伏组件进行光伏发电的系统设计和发电量预测，其产品技术参数如下表所示。表22太阳能电池组件参数最大功率(PmaX)70()WP组件尺寸(mm)2410x1376x35开路电压(VOC)77.52V组件转换效率21.11%短路电流(IsC)11.46A温度系数峰值功率的温度系数-0.34%oC最大功率点电压(VmP)63.77V开路电压的温度系数-0.26%oC最大功率点电流(ImP)10.94A短路电流的温度系数0.05%/C（2）逆变器光伏组件将太阳能转换为直流电，通过逆变器将直流电逆变为交流电，通过电缆送至并网点并网。逆变器采用MPPT（最大功率跟踪）技术使光伏阵列保持最佳输出状态，同时将直流电转换成为与电网频率和相位均相同的交流电能，符合电网并网发电的要求。本工程拟选用容量为30OkW组串式逆变器。逆变器参数见下表。表2-3逆变器性能参数表逆变器参数单位数量输出额定功率kV3(X)最大交流侧功率kVA33()额定电网电压V800最大交流电流A238.2最高转换效率%99.01中国效率%98.52MPPT数量/输入路数个4/5/5/4/5/5输入直流侧电压范围Vdc0-1500最大功率跟踪（MPPT）范围Vdc500-1500每路MPpT最大直流输入电流A65额定电网频率Hz50功率因数0.8（超前）So.8（滞后）注：最终逆变器型号依据集团集采中标分配型号为准。（3）变压器箱式升压变压器逆变系统需要配置箱变以升压到35kV,考虑干式变压器耐恶劣环境较差，在沿海地区使用时故障率较高，本项目选用运行灵活、方便维护、可靠性高的美式变压器，箱变的主要技术参数如下：变压器型式：油浸式无励磁调压双绕组变压器变压器型号：S13-3150/37额定电压高压侧：37kV低压侧：0.8kV额定容量：3150kVA调压范围：37±2乂2.5%阻抗电压：7%联接组别：D,ynll低压侧中性点采用不接地运行方式真空断路器：真空断路器40.5kV,1250A,31.5kA4s高压隔离开关；40.5kV,1250A,31.5kA4s高压接地开关：40.5kV,31.5kA4s熔断器:XRNP-40.5/0.5,31.5kA避雷器：HY5WZ-51134（附在线监测仪）电压互感器：JDZX-3535ZV3:0.1/V3:0.1/寸3:0.13kV,0.2/0.5/3P低压断路器：智能式框架断路器800V,3200A,65kA辅助变压器：SG-10kVA0.80.4Dynll每台箱变均配置一套微机保护测控装置、通信模块和碑化铁测温系统，实现箱变的保护测控及通讯功能，以便和监控中心组成网络，实现远端监控。主变压器由于光伏场区自身不能调节出力，有可能在电网电压较高时满出力，在电网电压较低时接近零出力，因此升压站高压母线的电压偏差幅度会比电网侧大,若升压站自身无调压手段，可能会使母线电压超过±10%范围而停机，或电压过高造成变压器过励磁，因此主变压器选用有载调压变压器，其主要技术参数如下：表2-4主变压器主要参数一览表型式三相双圈油浸式变压器型号SZl1-63000/110冷却方式ONAN额定频率SOIIz额定容量63MVA额定电压比121±8X1.2V37kV调压方式高压侧有载调压阻抗电压10.5%连接组别YNdIl(10)极性负极性)中性点接地方式直接接地IlOkV高压配电装置IlOkV高压配电装置采用SF6全封闭(3s)50kA(暂定)，额定峰值耐受电流125kA(共配置1套UOkV出线间隔、1套IlOk,于本工程高压配电装置的选型和布置，35kV配电装置35kV配电装置选用户内金属铠装封闭,额定热稳定电流31.5kA4s动稳定电流80k关柜均配固封极柱真空断路器及弹簧操动机才表2535KV配电2组合电器，额定电流20OoA,额定短时耐受电流淀)。V主变进线间隔和1套IlOkV母线设备间隔。对其形式气体绝缘金属封闭开关设备(GIS)。F关柜设备,35kV开关柜按额定开断电流31.5kA”峰值)选型。除SVG配SF6断路器外，其它开勾。其主要元件技术参数如下：皆置主要元件技术参数项目参数断路器(a)型式真空断路器/SF6断路器(b)型号(C)额定电压40.5kV(d)额定电流25(X)125OA额定频率50Hz额定短路开断电流31.5kA(g)额定短路关合电流(峰值)80kA(h)额定短时耐受电流/时间31.54s额定峰值耐受电流8()kA操作机构型式弹簧电流互感器(装于柜内)(a)型号LZZBJ9-35(b)额定电压35kV(C)额定电流比见主接线(d)额定短时耐受电流和持续时间31.54s(e)动稳定电流8()kA级次组合见主接线避雷器(a)型号HY5WZ-51/134(b)持续运行电压(有效值)51kV(C)ImA直流参考电压不小于75kV(d)操作冲击电流残压不大于(峰值)134kV(e)冲击波通流容量不大于65kA2ms方波通流容量18次不大于4()0A接地变压器本工程35kV侧集电线路采用直埋电缆的敷设方式。经计算，35kV母线上的电容电流约为41.9A,对于升压站35kV系统，附加的电容电流为13%,则升压站35kV系统电缆线路的单相接地电容电流IC总=1.13xIc=47.3A0超过规范20A的要求，35kV系统应采用经消弧线圈或电阻接地方式；本工程选用接地变(兼站用变)DKSC-50035-2000.40中性点接地电阻装置电阻值的选择应综合考虑继电保护技术要求、故障时电压限制、故障电流对电气设备和通信的影响，以及对系统供电可靠性、人身安全的影响等，依据国网、国标常用小电阻规格、本工程电容电流值，单相接地电流值选择为40OA的小电阻成套装置。根据规程规定：对于35kV配电装置，当单相接地故障电容电流达到IOA时，为限制弧光过电压，中性点应采用经消弧线圈或小电阻接地方式。本工程采用经小电阻接地方式。经计算，考虑在35kV母线设置1套容量850kVA接地变及小电阻成套装置。设备阻性电流为400A(IOS),小电阻的阻值为53.4Q,其成套装置最终容量根据施工图阶段最终阵列布置及电缆长度确定。接地变压器选用三相，铜绕组干式接地变压器，接地变不兼做站用变压器，额定电压：37kV,接线组别：ZN0(4)无功补偿装置为补偿站内消耗的无功，结合本工程的实际情况，在配电站35kV母线上配置1台容量为-15-÷15Mvar的无功补偿装置。无功补偿装置选用水冷SVG装置。无功补偿装置选用SVG装置。该装置可实现配电站无功的连续快速平滑无断点可调；实现系统的无功动态平衡，而且能滤出谐波电流，抑制电压波动，当系统发生电压跌落时，快速调整无功输出，促使电压恢复。最终的无功补偿方式及容量以接入系统批复意见为准。SVG具备高低电压穿越功能。当电网电压异常跌落时，SVG可以迅速发出无功电流，减弱SVG补偿点电网电压的跌落速率和幅度，避免电网故障进一步扩大。同时在电网电压恢复期间，帮助电网电压快速恢复至正常水平电网电压-SVG检测到电网高电压发生时，SVG应迅速向电网提供感性无功电流，减弱SVG补偿点电网电压上升速率和幅度，避免电网出线高电压期间大量功率设备频繁脱网和并网现象。同时在电网电压恢复期间，帮助电网电压快速恢复至正常水平电网电压。(5)电力电缆选型从光伏组件到逆变器的电缆敷设采用沿支架线槽、穿管相结合的敷设方式。逆变器至箱式变压器间采用槽盒为主、过路穿管敷设的方式；箱式变压器之间及至升压站的电缆采用直埋敷设。升压站内、35kV配电室下采用电缆支架敷设安装，其余均采用电缆穿管、桥架敷设。电力电缆选用交联聚乙烯或聚氯乙烯绝缘电缆；连接微机设备的控制电缆选用聚氯乙烯绝缘屏蔽控制电缆。电缆设施遵循电力工程电缆设计规范(GB50217-2018)的要求。电缆从室外进入室内的入口处、电缆接头处、长度超过100m的电缆沟、电缆通过的孔洞，均应进行防火封堵。4、公用工程(1)给水水源采用附近村庄市政自来水。排水生活污水无职工定员，配备2人为巡检人员，项目场区无生活污水产生。光伏发电板的清洗方式采用节水型机械式清洗，辅助人工清洗的方式，采用移动水泵清洗光伏组件表面，将光伏组件表面的灰尘颗粒吹落。清洗废水中的主要污染物为SS,含量较低，对环境影响较小，清洗后的废水全部损耗。本项目暂定电池组件每年大规模用水清洗6次，每次清洗用水量为300v,年用水量约1800no水平衡项目水平衡图见下图2-2。4.94.9/新鲜水-清洗用水备注：电板每年清洗6次，年用水量为1800m%,水平衡按日均计算。图2-2项目水平衡图(单位nr'/d)(3)供电升压站装设一台SCBIl-200/37/0.4站用变接于35kV母线上。另外从地区电网引接一回IOkV电源。5、光伏组件清洗方案由于灰尘、杂物附着在光伏电池组件的表面一段时间后，会降低组件的转换效率；树叶、鸟粪粘在光伏电池组件表面还会引起太阳电池局部发热而烧坏太阳能电池组件。为此，需对太阳能电池组件表面进行定期清洗，通过人工清洗太阳能电池组件的方式，减少灰尘、杂物对太阳电池组件发电的影响。清洗一般每2个月进行一次，制定清洗路线。清洗时间安排在日出前或日落后。光伏发电站占地面积较大，故本电站的清洗方式考虑采用节水型机械式清洗，辅助人工清洗，清洗后的水自然下渗。6、相关设计(1)光伏支架设计荷载及其组合光伏支架风荷载、雪荷载和温度荷载应按现行的国家标准建筑结构可靠性设计统一标准(GB50068-2018)和建筑结构荷载规范(GB50009-2012)中的25年一遇的荷载数值取值。地面支架体型系数取值按照光伏支架结构设计规程NB/T10115-2018第4.1.3条执行。非抗震设计时，荷载效应的基本组合应按下式计算，取其不利值：式中：Sd荷载组合的效应设计值；G永久荷载分项系数；SGK永久荷载标准值的效应；,仁5成+/蕾冕S町十，”农S点SwK风荷载标准值的效应；SSK雪荷载标准值的效应；w、S分别为风荷载、雪荷载的分项系数，取1.5。',w、'龙分别为风荷载、雪荷载的组合值系数；风荷载为主导可变荷载时，风荷载组合值系数可取1。雪荷载组合值系数可取07雪荷载为主导可变荷载时，雪荷载组合值系数可取1.0,风荷载组合值系数可取0.6。抗震设计时，结构构件的地震作用效应和其他荷载效应的基本组合应按下式计算：式中：Sd地震组合的效应设计值；IG重力荷载分项系数；SgE重力荷载代表值的效应；IEh水平地震作用分项系数，可取1.4；SFhK水平地震作用标准值的效应；W风荷载作用分项系数，可取L5；W风荷载的组合值系数，应取0.6；支架设计时，宜对施工阶段进行验算，并应符合以下规定：a.施工检修荷载宜取LOkN,也可按实际荷载取用并作用于支架最不利位置。b.进行支架构件施工检修荷载承载力验算时，荷载组合应取永久荷载和施工检修荷载进行组合，永久荷载的分项系数取1.2,施工检修荷载的分项系数取1.5。c.变形验算时，荷载组合应取永久荷载和施工检修荷载进行组合，永久荷载分项系数均取1.Oo在各种荷载组合下，支架应满足规范对强度、刚度、稳定等各项指标要求。设计时采用25年一遇十分钟平均最大风速作为设计依据，确保支架系统安全、稳定。主要设计参数根据光伏发电站设计规范(GB50797-2012)、光伏支架结构设计规程(NB/T10115-2018),光伏支架的设计使用年限宜为25年，安全等级为三级，重要性系数不小于1.O0抗震设防烈度：7度基本风压：0.38kNrf(25年一遇)；基本雪压：O.21kNrf（25年一遇）。电池组件规格：700WP单晶硅双面双玻电池组件：2410mmX1376mX30mm（长X宽X厚）固定支架倾角：28°。主要构件控制参数：受压构件容许长细比180受拉构件容许长细比350柱顶位移比H/60梁的挠度L/250主要材料钢材：普碳钢或稀土耐候钢。其材料应有钢铁厂出具的质量证明书或检验报告；其化学成分、力学性能及其它要求必须符合国家现行相关规范规程的规定;支架采用冷弯薄壁型钢，用于主梁和柱的板厚不宜小于2.5m,其他型材壁厚不宜小于2.Omnio当采用普碳钢时所有钢构件表面均采用热浸锌，所有
