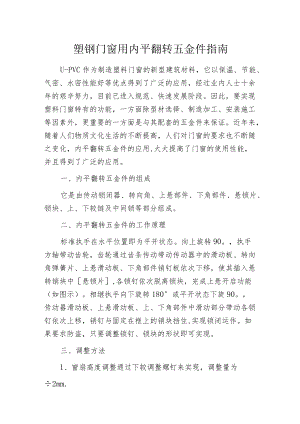

塑钢门窗用内平翻转五金件指南U-PVC作为制造塑料门窗的新型建筑材料，它以保温、节能、气密、水密性能好等优点得到了广泛的应用，经过业内人士十余年的艰辛努力，目前已进入规范、快速发展阶段。因此，要实现塑料门窗特有的功能，一方面除型材选择、制造加工、安装施工等因素外，更重要的一方面是与其配套的五金件来保证。近年来，随着人们物质文化生活的不断提高，人们对门窗的要求也不断随之变化，内平翻转五金件的应用,大大提高了门窗的使用性能，并且得到了广泛的应用。一、内平翻转五金件的组成它是由传动锁闭器、转向角、上悬部件、下角部件、悬锁片、锁块、上、下较链及中间锁等部分组成。二、内平翻转五金件的工作原理标准执手在水平位置即为平开状态。向上旋转90。，执手方轴带动齿轮，齿轮通过齿条传动带动传动器中的滑动板、转向角弹簧片、上悬滑动板、下角部件销钉板依次下移，使其插入悬转销块中悬锁片,各锁钉依次脱离锁块，完成上悬开启功能（如图示）。相继执手向下旋转180°或平开状态下旋90。，传动器滑动板、上悬滑动板、上、下角部件中滑动部分带动各锁钉依次上移，销钉与固定在框上的销块挡住,实现锁闭运作。如果要求防盗，只要调整锁钉、锁块的形状即可实现。三、调整方法1、窗扇高度调整通过下较调整螺钉来实现，调整量为÷2mm.2、宽度调整通过上悬部件中的螺纹管和下较连接螺钉来调整，调整量为±2mm3、窗框与窗扇的密封性调整通过偏心锁钉的偏心来调整，调整量为±09mm.四、安装要求上较支承借用靠模用自攻钉来固定在窗框上的钢衬上,通过上较轴与上较链连接，上较链与上悬部件相联接。上悬部件、上角部件、传动器、下角部件分别固定在窗扇的钢衬上，下较支承借用靠模固定在窗框的钢衬中，锁块与悬锁片分别固定在窗框上，标准执手方销插入传动器的方孔中，用螺钉把标准执手与传动器联接起来完成安装。此五金组件可用于具有五金件槽16.2X2.5的单开或对开60系列的12/209、12/20-13规格的各种型材中。五、选择要求若FB21300,应增加第二斜拉杆和中间锁点。若FH21200,应增加中间锁点单点或两点。为安装起见，可安装防错防脱器，同时也可加防平设置或带锁执手。六、功能及适用范围窗户安装后可随意选择平开或翻转开法。翻转功能，室内进入适量新空气，既能节省空间，又能安全防盗。平开功能：室内可进入大量空气及方便擦拭玻璃。锁闭功能：到达保温、节能、隔声、采光等多项性能要求。目前此五金件的应用范围FB：4011000,FH：5001700.七、主要特点及发展趋势塑料门窗用内平翻转五金件其主要优点：1、外形美观大方、操作简单。通过执手不同的旋转角度，可完成窗子的开启与关闭方式，整个窗子只有执手和较链外露。2、安全实用。将窗子打到上悬状态，可节省空间，又具有锁紧功能，平开时方便擦玻璃。关闭时窗子四周可装锁点，同时具有防盗功能。3、安装方便，无需使用复杂夹具。4、可调性好，通过调整有关五金部件，实现三维调整，此外，内平翻转五金件还应朝着智能化方向发展，如遥控式开启门窗等。总之，随着化学建材事业的蓬勃发展，塑料门窗已逐步被人们所认识，人们消费意识也在改变，塑钢门窗用内平翻转五金件也将不断地改良，更好地满足广阔消费者的需求。
