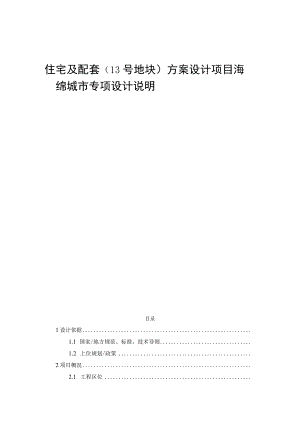

住宅及配套（13号地块）方案设计项目海绵城市专项设计说明.docx

住宅及配套（13号地块）方案设计项目海绵城市专项设计说明目录1设计依据1.1 国家/地方规范、标准、技术导则1.2 上位规划/政策2项目概况2.1 工程区位2.2 工程概述2.3 项目基本情况3项目区域自然条件3.1 地质条件3.1.1 区域地质、地貌3.1.2 场地地形地貌3.1.3 场地水文地质条件3.2 水文气象条件3.2.1 气候特征3.2.2 雨水资源3.3 小结4项目上位规划及相关要求5项目海绵城市建设本底分析5.1 项目下垫面情况及径流系数5.2 项目建筑布局及低影响开发设施可用建设场地情况5.3 项目竖向设计及场地排水系统5.4 场地污染源分析6海绵设计说明书6.1 设计原则6.2 需求分析6.3 设计目标6.4 汇水区域划分6.5 低影响开发设施组合方案6.5.1 透水铺装6.5.2 下凹绿地6.5.3 雨水花园6.6 植物设计6.7 雨水回用系统设计6.7.1 雨水控制和利用系统设置6.8 雨水回用系统设计6.9 1.ID设施维护与监测7海绵城市设计计算成果7.1 设计调蓄容积7.2 1.ID设施调蓄计算7.2.1 下凹式绿地7.2.2 透水铺装7.2.3 景观水体调蓄7.2.4 雨水花园调蓄7.2.5 雨水收集回用设施7.2.6 年径流总量控制率指标核算7.3 指标计算7.4 设计成果计算表8工程图纸1设计依据1.1 国家/地方规范、标准、技术导则(1)海绵城市建设技术指南一低影响开发雨水系统构建(试行)(2)建筑与小区雨水控制及利用工程技术规范(GB50400-2016)(3)建筑给水排水设计标准(GB50015-2019)(4)室外排水设计标准(GB50014-2021)(5)民用建筑节水设计标准(GB50420-2010)(6)建筑给水排水与节水通用规范GB55020-2021；(7)城市排水工程规划规范(GB50318-2017)(8)城镇内涝防止技术规范(GB51222-2017)(9)城镇雨水调蓄工程技术规范(GB51174-2017)(10)地下工程防水技术规范(GB50108-2008)(11)地表水环境质量标准(GB3838-2002)(12)屋面工程技术规范(GB50345-2012)(13)种植屋面工程技术规范(JGJ155-2013)(14)透水水泥混凝土路面技术规程(CJJ/T135-2009)(15)透水沥青路面技术规程(CJJ/T199-2012)(16)透水砖路面技术规程(CJJ/Tl88-2012)(17)园林绿化工程施工及验收规范(CJJ82-2012)(18)成都市海绵城市规划建设管理技术规定(试行)(19)成都市建设项目海绵城市专项设计编制规定及审查要点(试行)(20)四川省低影响开发雨水控制与利用工程设计标准(DBJ51/T084-2017)(21)四川省海绵城市建设技术导则(试行)(22)海绵城市建设绩效评价与考核指标(试行)(23)海绵城市建设技术指南-海绵城市建设雨水系统构建(试行)(24)国家现行的其它给水、排水、卫生和消防等工程设计规范1.2 上位规划/政策（1）审查批准该项目方案设计文件;（2）建设条件通知书；2项目概况2.1 工程区位拟建“新建商品住宅及配套工程”位于。周边配套资源丰富，南北西均为代建市政道路，东面绿地。本项目整个地势场地内地势平坦，项目用地市政雨水、污水管网，供水、供电、电信等配套设施齐全，满足本项目的开发建设。图2-1项目鸟瞰效果2.2 工程概述（1）工程名称：（2）建设单位：（3）建设内容：本项目规划建设净用地面积约为15988.22?,总建筑面积约49199.54r112,其中地上建筑面积约：33856.42n?,地下室建筑面积约：15343.12m2o本项目由8栋二类高层建筑，1栋多层公共建筑，两层地下室组成。（4）建设目标：住宅建筑用地年径流总量控制率为70%,对应设计降雨量为21.2mmo2.3 项目基本情况表2-1项目基本情况（规划指标）综合技术经济指标表三三值位一、规划建设净用处面枳(参与容枳率和建筑座虔计算)15988.22m2二、规划总建筑面积：49199.54m2(一)地上建筑面积：33856.42r1121.地上计容建筑面积：31976.44m2(1)的：31875.44占计容建筑面炽的比例(%)99.68%(2)三旺宅：101.00占计容建筑面枳的比例(%)0.32%建设项目配套设施建筑面积：101.00m2A.物管用小(含不小于30行业主委员会活动室):101.m22.地上不计入容利率的建筑面料：1879.98r(1)架空部分(公共活动空间)面积：564.33m2(2)建筑物的外城外保温层及饰面区：1200.00m2(3)地下室附建设施：115.65m2(Z)地下室建筑面织及层数：15343.12m2(1)地下机动车库：13364.41m2(2)地下非机动车库：488.00n(3)1019.71m2(4)注设项目配套设旅471OOm2其中:A.物管用房：445.m2B垃圾用房26.00m2三.日积率：2.00四、补住面枳：建滨基底的面闪3197.64m2五、建筑鹿度：由建筑空度20.00%六、总馈地面积：5595.88m2七嫌增率：35.00%八、机动车位：388辆(一)地下停4位总数：388辆1、住宅停东位：383辆2、小区配套用房及物管用房停卡位：S辆九.刖动车停车位：325辆(一)地下非机动车停4位总数：325辆1、住宅非机动车停车位：319辆2、小区配套用房及物管用饱非机动车停车位：6辆十.全民健舟活动场所(含架空部分)：400.00m2+-,市政公用设JS点位：30.00+三.日照分析：日峰三三SR礴(成都市规划督埋技术规定(2017)日照分析所使用的软件：众智日照V12.0本项目共300户，通过日照分析，其中292户住宅满足大寒日2小时的日照要求，8户为公日照分析结论：W(已在总图中标识)，拟建建策对周边用地的日照影响满足成都市财规划管理技术规定(2017)的要求.务注：面积计算规电依据民用建筑通用规范.建筑工程建筑面枳计算规范3项目区域自然条件3.1 场地位置及地形地貌拟建场地位于锦江区柳江街道潘家沟村10组，场地地貌单元属岷江冲积平原与龙泉山过渡地段，划分为岷江水系H级阶地，平坦场地。拟建拟建场地交通便利，地势平坦，场地现状已场平。钻探时其场地孔口高程为488.17494.44m,最大高差为6.27m。区域地质资料显示基岩产状122°Z6oo场地地理位置图13.2 区域地质概况拟建场区所处的地壳为一稳定的核块，东侧距龙泉山褶断带约45公里，西侧距龙门山褶断带约25公里，场区内无隐伏断裂，2008年发生的汶川8.0级强烈地震对场区影响较小，因此就区域地壳稳定性来说，场区处于周围断裂构造和地震活动环境中的地壳相对稳定区，场区所在地未发生过破坏性的地震灾害。距离场地最近的断裂为磨盘山断裂，磨盘山断裂位于成都市区以北，自新都经磨盘山进入成都市区一环路北三段附近，从区域构造背景和地震活动性分析，磨盘山断层通过地区不稳定的微活动区；沿此断裂带的新都曾于1971年发生过3.4级地震。龙门山滑脱逆冲推复构造地带：经青川、都江堰至二郎山，绵亘达500余公里，宽2540公里。这是一个经历了多次强烈变动的、规模巨大的、结构异常复杂的北东向构造带,近期无明显活动特征。区内的断裂构造和地震活动较微弱，从地壳稳定性来看应为稳定区。由成都市已有的地震地质研究成果和附近场地的勘察查明的场地地层结构特征等综合分析可知，无论从区域地震地质背景还是场地的工程地质总体特征而言，场地稳定性良好。3.2 场地地层据钻探揭露，该场地土层组成有：第四系全新统人工填土层（QL）杂填土，第四系上更新统冲洪积层（Q3ju+p）黏土、淤泥质粉质黏土、含黏土卵石，白垩系上统灌口组（Kg）泥岩。现将各地层分述如下：杂填土：杂色、黑色、褐色，稍湿湿，松散，主要由建筑垃圾、生活垃圾等组成，为低洼地形任意回填整平，未经压实，含少量黏粒、风化岩块颗粒,出露在地表部分含植物根系，回填时间V5年，密实度差、尚未完成自重固结、均匀性差，属高压缩性土，其在地表水、地下水作用下具沉陷性（湿陷性）。在场地内均有分布，层厚3.80ILOOm。淤泥质粉质黏土：灰色，灰黑色，湿，软塑，成份以黏土矿物为主，含铁锦质氧化物，干强度中等，韧性中等，无摇震反应，属高压缩性土。主要分布在场地南侧原冲沟及鱼塘范围，均匀性差，缺失，层厚LoO4.50m。黏土：黄色、褐红色、灰黑色，可塑（局部夹薄层硬塑）状，稍湿湿，含铁锦质氧化物，少许结核，成份以黏性土为主，抽出时成柱状，切面稍有光泽，用手难搓成土条，干强度低，韧性中等，无摇震反应，裂隙较为发育、裂隙面光滑，裂隙中有灰白色高岭土充填物。该层在场地内大部分地段分布，较为均匀，层厚0.7011.70m。含黏土卵石：灰色，湿，稍密，母岩以砂岩为主，中微风化，充填物以黏性土为主，卵石磨圆度好，呈圆亚圆形，级配较好，粒径以2040mm为主，最大可达60mm。卵石含量5055%,排列十分混乱，在场地内局部地段分布,均匀性差，呈层状或透镜体，层厚0.302.10m。全风化泥岩：紫红色，全风化，以黏土矿物为主，结构基本破坏、有残余结构强度，含有石英、长石、云母等矿物，岩芯成细粒状或土状，局部夹强风化岩块，岩石软，属极软岩，岩体极破碎，基本质量等级为V级，遇水极易软化、崩解，该层局部地段夹薄层砂质泥岩，其砂质含量较大，需考虑其对土石方开挖的影响，该层在场地内均有分布，层厚0.403.50m。2强风化泥岩：紫红色，强风化，泥质结构，块状构造，主要成分为黏土矿物、长石、石英等；风化裂隙发育，裂面多充填泥质胶结及铁锦质锈染，岩芯多呈碎块状，遇水极易软化、崩解，岩石软，属极软岩，岩体较破碎，基本质量等级为V级。该层局部地段夹薄层砂质泥岩，其砂质含量较大，需考虑其对土石方开挖的影响，该层在场地内均有分布，层厚0.504.40m。3中风化泥岩：紫红色，中风化，中厚层状构造、细粒结构，主要成分为黏土矿物、长石、石英等，风化裂隙一般发育，裂隙多充填泥质胶结及铁锦质锈染，岩芯多呈短柱状，采取率约80%90%,RQD指标约6080,岩石软，属极软岩，岩体较完整，基本质量等级为V级，遇水极易软化、崩解，该层局部地段夹薄层砂质泥岩，其砂质含量较大，需考虑其对土石方开挖的影响。该层在场地内均有分布，本次勘察揭露厚度为7.3023.00m。各风化带依据钻探取芯鉴别、室内抗压试验进行划分，基岩各风化带总体变化趋势是自上而下风化程度逐渐减弱，呈渐变趋势，并无明确的分界线，需加强桩基施工阶段的地质鉴别。该场地各岩土层的分布特征详见工程地质剖面图、钻孔柱状图。3.3 气象与水文拟建场地所在锦江区域属亚热带湿润季风气候，终年温暖湿润，四季分明，年平均气温16.2°C左右；年平均降雨量8001000毫米，雨量充沛，年无霜期大于300天，夏无酷暑，冬无严寒，年平均日照时数1239小时，年日照率为28%,相对湿度82%o3.4 场地水文地质条件(1)地表水拟建场地在勘察期间无水体分布。在场地外西南侧有一鱼塘及一冲沟，距离场地距离约500m,鱼塘内有水体分布，水量较大，该鱼塘里的水对场地内的地下水位分布影响较小；冲沟局部已被回填，水源被切断，水量较小。(2)地下水根据所搜集的水文地质资料和勘察结果，场地地下水主要以上层滞水、孔隙潜水和基岩裂隙水为主。上层滞水：主要赋存于场地上部的填土中，靠大气降水、地表水渗透补给,蒸发排泄为主，无统一地下水位，水量、水位随季节性变化大，与基岩裂隙水无水力联系，对基础施工和基坑工程影响大，应做好截排水和明排水措施；孔隙潜水：孔隙潜水主要赋存于含黏土卵石层中，受大气降水及地下径流补给，并通过地下径流、蒸发等方式排泄，具微承压性，与基岩裂隙水水力联系较为紧密，对灌注桩施工影响大；基岩裂隙水：分布于在泥岩层裂隙内，受地下径流补给和排泄，水量主要受裂隙发育程度、连通性及隙面充填特征等因素的控制，含水量一般，局部裂隙较发育处含水量较大，一般埋藏较深。（3）地下水埋深及水位变化幅度勘察期间为枯水期，由于场地新近填土层厚度变化较大，在局部钻孔深度范围内测得混合地下水埋深4.910.6m,地下水水位对应高程为481.51485.76m,其高程随原地形起伏而变化，因勘察外业时间短暂，建议后期进一步量测孔隙潜水及基岩裂隙水的稳定水位。施工阶段应进一步核实场地内的地下水位，因场地内分布的黏土透水性较差,若施工期间如遇地表、地下水，可采用集水坑明排措施，若局部水量较大，可采用轻型井点、降水井及高压旋喷桩等截水帷幕等截排水措施。场地地下水年变化幅度为1.03.0m左右，结合我院在该区域的勘察施工经验，建议该场地含黏土卵石层渗透系数取5.0md.（4）地下水对工程的影响评价地下水对工程的影响主要表现在，基槽开挖积水对地基土浸泡软化地基，引起地基渗透变形破坏，影响基坑边坡稳定性，对构筑物的浮力影响。勘察期间地下水位为枯水期，根据钻探揭露，本场地均为弱透水层，仅在部分钻孔内测得稳定地下水位，且以上层滞水为主，雨季水位变化较大，地下水位受大气降水变化影响较大，基槽开挖前应复核地下水位，必要时应采取降水措施降低地下水位。（5）地下水对膨胀土、杂填土等特殊性岩土的影响评价地下水对杂填土、风化岩的影响：由于杂填土堆填松散，内部孔隙多，渗透系数大，极易形成连通的通道，水浸泡杂填土后易导致土体变软。风化岩主要为全风化强风化泥岩，该岩层为遇水软化岩石，水浸泡后，极易软化、崩解，其承载力及抗剪强度等力学性质将大幅降低，影响工程安全。地下水对混合土（含黏土卵石）的影响：由于本场地混合土（含黏土卵石）属弱透水岩土层，其透水性较低，主要影响为基槽开挖后，该层长期受地下水的浸泡后导致土体变软，进而密实度变差，岩卵石周边形成渗水通道，导致该层承载力及抗剪强度等力学性质大幅降低。地下水对膨胀土的影响：该场地发育的膨胀型土为弱膨胀性，其具有显著的吸水膨胀和失水收缩两种变形特性，其对地下水的变化较为敏感，当场地开挖后，若降排水不及时，加之该场地膨胀性黏土多为可塑状，膨胀土长期受水的浸泡，会产生明显的膨胀性，对采用天然地基的建筑物而言，会对天然地基基础底部产生隆起变形，当水被排出后，又会产生明显的收缩变形，造成基础不均匀沉降，影响上部构筑物安全；对于采用桩基的建筑物而言，其地下水变化而引起的胀缩变形会对桩基产生胀拔力或下拉力，影响桩基单桩承载力，对上部结构安全造成威胁。3.5 小结本项目为住宅建筑，无特殊污染源。拟建场地区域地质构造稳定，无影响场地稳定及建筑物安全的不良地质作用，场地内未埋藏对工程不利的埋藏物，场地稳定性良好。适宜本工程建设。拟建场地为可进行建设的一般场地。场地土壤主要以粉土、黏土和卵石等为主，土壤渗透系数较高；场地地下水水位埋深在自然地面下4.910.6m,较适合雨水下渗。项目所在地全年雨量较大，具有较高的资源化利用价值。场地有黏土（粘土），就需要将场地内LID设施的黏±（粘土）换填，然后再做；否则只能采用其他LlD设施；总体本项目具有海绵城市建设的有利，性及必要性。4项目上位规划及相关要求本项目所在区域没有专门的海绵城市规划指标，根据成都市海绵城市规划建设管理技术规定（试行）的要求，本项目其用地性质为住宅用地，属新建项目，住宅用地年径流总量控制率达到70%（对应设计降雨量为21.2mm）。5项目海绵城市建设本底分析5.1 项目下垫面情况及径流系数本项目在进行海绵城市专项设计前下垫面类型主要为：建筑屋面、硬质铺装、透水铺装、绿化等，其径流系数分别为0.85、0.85、0.35、0.15。表5-1用地下垫面分析序号项目面积(m2)径流系数综合径流系数1建筑屋面3149.110.850.602硬质铺装7143.230.8534绿化透水铺装5595.881000.150.355.2 项目建筑布局及低影响开发设施可用建设场地情况本项目建筑场地硬质路面多采用铺砌方式，这些情况均有利用项目的海绵城市设计。场地内的大中庭绿地及建筑周边绿地多作为低影响开发设施建设用场地,可以用于下凹绿地。此外，项目内铺装在不影响景观效果及结构的情况下使用透水铺装。5.3 项目竖向设计及场地排水系统场地竖向设计原则：在需要满足建筑物使用功能的前提下，充分考虑室外场地排水条件及与周边道路的标高相协调，结合现状地形,控制场地的填挖土方量。场地整体设计较为平整，项目场地与市政道路接驳口标高均略高于市政道路标高,降低了场地内涝的风险。项目场地周边均为配建道路，基地周边已完成市政道路和管网规划设计，布置有城市雨、污水管网接口。场地详建筑竖向设计图。5.4 场地污染源分析本项目为住宅及配套附属设施，除了常规的生活垃圾及污水外，无其它污染源。生活垃圾有专门的垃圾堆放点，污水有专门的管网收集。污水经格栅池处理后，排入城市污水管网。6海绵设计说明书6.1 设计原则本工程严格按照国家及地方海绵城市相关设计标准的要求进行设计，基本原则是通过渗、滞、蓄、净、用、排等多种技术，因地制宜、生态优先、景观协调，尽量减少项目开发对原有水生态环境的破坏，达到低影响开发的目的。因地制宜：根据当地自然地理条件、水文地质特点、水资源状况、降雨规律、水环境保护与内涝防治要求等，科学布局和选用透水铺装、多功能调蓄等低影响开发设施及其组合系统。生态优先:优先利用自然排水系统与低影响开发设施，实现雨水的自然积存、自然渗透、自然净化和可持续水循环，提高水生态系统的自然修复能力，维护周边环境良好的生态功能。景观协调：LID设施和景观布置紧密协调，在选用适宜当地生长的植物基础上，既发挥出LID设施的功能作用，又实现景观效果的最优化。6.2 需求分析低影响开发（LlD）是以保持场地原始的水文特征为目标，通过分散的、小型的雨水技术措施进行场地源头控制，和景观的高度结合。不但控制了雨水径流量，使得水文过程与自然相似，还可以控制径流污染及净化水质，且对场地无干扰或较低干扰，较高的保护了自然资源。而传统的项目中雨水管理方式是以将场地径流以最快速度排走为目标，通过雨水管网直接排入河流中，自然水文过程遭到破坏，而且还加重了径流污染。低影响开发措施以软质工程为主，传统项目中雨水管理技术以硬质工程为主。6.3 设计目标住宅用地海绵城市建设指标要求包括：年径流总量控制率70%,对应设计降雨量21.2mmO6.4 汇水区域划分本项目设计主入口的标高比城市道路略高，防止道路地面水对基地的侵蚀。道路竖向设计为尽量减少初平土方量，道路设向院内的缓坡，室外地表雨水排水设计采用地面找缓坡收集。室外道路设置雨水管网，设计重现期为3年。汇水区域综合考虑根据地形和雨量因素，分为两块。如下图所示：图6-1排水分区划分图6.5 低影响开发设施组合方案对于低影响开发设施的选择基于便于指标化、实施难度适中、造价适度的原则进行选择,采用小型的、分散的低影响开发设施消纳场地雨水,包括下凹绿地、雨水花园、透水铺装、雨水回用水池等。表6-1各项低影响开发设施作用影响如下表:单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）坡观效果集蓄利用雨水补充地下水削减峰值流量净化雨水转输径流总量径流峰值径流污染分散相对集1I1建造费用维护费用透水砖铺装O©O©低低80-90透水水泥混凝土OOOO©©高中80-90透水沥青混凝土OOO©高中80-90绿色屋顶OO©OO©高中70-80好下沉式绿地OO©低低一般简易型生物滞留设施OO低低好复杂型生物滞留设施OO中低70-95好渗透塘O©©O©中中70-80一般渗井O©O©©低低湿堪O©O高中50-80好雨水湿地OO高中50-80好蓄水池OO一高中80-90雨水罐OO低低80-90调节塘OOOO一高中一般调节池OOOOOO高中转输型机草沟©OO©O一低低35-90一般干式植草沟OO©O低低35-90好湿式植草沟OOOOO中低好渗管/渠OOOO中中35-70植被缓冲带OOOOO低低50-75一般初期雨水弃流设施OOOO低中40-60人工土壤渗滤OO一OO高中75-95好注：1强较强O弱或很小；2SS去除率数据来自美国流域保护中心(CenterForWaterShedProtection,CWP)的研究数据。本项目海绵城市设计流程为:图6-2海绵城市设计流程路面和屋面径流雨水优先经过下凹绿地、雨水花园等，雨水在此过程中进行过滤、沉淀等处理，待绿地雨水吸收饱和后多余雨水通过高于绿地的溢流雨水口进入雨水管网中；溢流进入蓄水池的雨水一部分经处理后进入清水池用于浇洒道路和绿化等，一部分错峰排放。当遇到强降雨时，超过雨水收集系统收集规模的雨水经市政雨水管网排走。下凹式绿地、雨水花园、透水铺装等设计详图见LID设施总平面布置图及平剖面图。6.5.1 透水铺装根据建筑与小区雨水控制及利用工程技术规范(GB50400-2016)要求及相关环保部门要求,绿地雨水可就地入渗，人行道、非机动车通行的硬质地面、广场、停车场等宜采用透水地面。本项目考虑将部分人行道路、非机动车通行的硬质地面设置成透水铺装，加强雨水入渗，减少雨水的地表径流。透水铺装地面应设透水面层、找平层和透水垫层。透水面层可采用透水混凝土、透水面砖、草坪砖等；透水地面面层的渗透系数均应大于IXKy4(ms),找平层和垫层的渗透系数必须大于面层；面层厚度宜根据不同材料、使用场地确定，孔隙率不宜小于20%；找平层厚度宜为20-50mm,透水垫层厚度不宜小于150mm,孔隙率不应小于30%；铺装地面应满足相应的承载能力。透水铺装地面的透水能力会由于透水砖空隙的堵塞而减弱，原则上每年至少清扫一次，以恢复其渗透功能。6.5.2 下凹绿地根据建筑与小区雨水控制及利用工程技术规范(GB50400-2016)要求，绿地雨水可就地入渗，同时可设置绿地为下凹式绿地，受纳客体(道路及屋面)雨水，对客体雨水进行入渗。下凹式绿地周围道路高出绿地Ioo-200mm,使绿地形成贮存容积，截留贮存较多的雨水，担负对雨水进行入渗的功能。当路面和绿地之间有隔离物时，应留有水道使雨水排向绿地。当绿地标高低于道路标高时，雨水口宜设置在道路两边的绿地内，其顶面标高应高于绿地SQmm的距离，这样保证了雨水口表面高度比路面低，即保证了雨水的储存容积，又能使大于重现期的降雨及时排走至雨水管网，避免绿地及项目区内出现淹积水的情况。6.5.3 雨水花园雨水花园一般做法自上而下依次为蓄水层、种植土层、中砂过滤层、透水土工布、过滤介质层(改良种植土滤料)、砾石排水层(含集水盲管)、砂土层、素土夯实层、原土层。其中蓄水层为300mm,内部设置雨水溢流设施；种植土层为300mm,种植土一般为腐殖土：沙土：原土二1：2：3,其渗透系数应大于5×10-5ms,可根据渗透系数调整具体各项比例；透水土工布规格要求大于200gm2;砾石层为200mm,砾石孔隙率应为35%45%,有效粒径80%,砾石层内敷设集水盲管，盲管采用PE软管材质，且盲管周围应包裹一层透水土工布，规格200gm2,透水盲管的开孔率宜为5%左右，孔径宜根据盲管管径确定。DN150>Uf/图6-3大综合型雨水花园大样3）平面布置雨水花园利用景观绿化，结合设计地形进行布置。4）竖向设计a.雨水花园最小深度：H=Hl+H2+H3+H4+H5+H6：式中：Hl设计持水层高度，mm；H2种植土厚度，为满足灌木生长需求，mm；H3砾石层厚度，mm；H4厚砂土层厚度，mm；H5过滤介质层厚度，mm；H6中砂过滤层厚度，mmob.纵向坡度设计本次设计的雨水花园结合汇水分区分散布置，单个雨水花园体量较小，无纵向坡度。6.6 植物设计植物是影响低影响开发设施功能发挥的关键因素，植物在LID设施中有雨水滞留、渗透和蒸腾作用，污染物拦截、固体颗粒沉降、生态修复、稳固土壤、审美等重要作用。植物的合理选择与配置对长期维持LID设施功能起着重要的作用，除了考虑植物的美学、生态原则，还要考虑植物在不同LID设施环境中的生长状况及发挥的功能。1.ID植物的选择宜遵循以下几种原则：(1)科学性原则、美学原则、功能性原则。LID设施中的植物种类的选择与种植地点的生态环境相适应是LID设施中植物存活的基本保障，在植物种类的选择上宜以本土植物为主，本土植物具有较强的适应性，长势较好，适应当地环境能力强，种植效果快，短期内有利于生态群落的稳定，也能节约LID设施的建设和管理成本。(2)根据LlD设施的结构、立地条件应与所选植物种类相适应，不同IJD设施根据设施的功能需求选择适宜的植物种类，如下凹式绿地的植物选择宜考虑耐涝能力和抗污染能力较强的植物种类，其他的则根据前文所述的项目所在场地的环境条件进行综合分析后确定具体的种植种类，植物的选择要适应LID设施雨水滞留和雨水净化的功能。总体来说，植物的功能性应具有耐污染、抗污染能力、净化能力、周期性耐涝耐旱，同时也宜多年生植物优先选择则，满足LID长期或永久作用的功能。植物在搭配上要结合景观的设计需求进行搭配，使其能和项目的景观相辅相成，具有形式、意境、空间上的美感。本项目的植物优选了本土适宜的植物，其植物搭配如下表所示，植物配置详景观专业LID设施种植设计图。6.7 雨水回用系统设计6.7.1 雨水控制和利用系统设置雨水利用系统作为项目配套设施进入建筑小区和室内。安全措施十分重要，回用水是非饮用水，必须严格限制其使用范围，根据不同的用水标准要求，用于不同的使用目标，保证使用安全，采取严格的安全防护措施，严禁雨水管道与生活饮用水管道以任何方式连接，避免发生误接、误用。雨水利用系统包括：雨水入渗、雨水收集回用等。本项目采用以上方法对雨水进行综合利用。在雨水收集回用方面,本项目的雨水回用途径包括:绿化浇洒、道路广场浇洒、车库冲洗等。6.7.2 雨水回用系统设计（1）水质标准雨水回用水质标准执行城市污水再生利用城市杂用水水质标准（GB/T18920-2002）的规定（2）雨水收集方式项目内建筑屋面采用传统重力式屋面排水系统，雨水立管通过断接方式先进入雨水花园或下凹式绿地入渗，溢流雨水通过溢流口和雨水管网排入蓄水池中，在水池前端设置雨水预处理系统，经弃流后雨水进入雨水蓄水池，后经雨水深度净化系统净化杀菌后贮存于清水池中，用于绿化、道路冲洗等用途，弃流雨水排入污水管道。（3）雨水回用工艺流程雨水回用工艺流程见下图。下雨时，雨水通过雨水管网，进入预处理系统;由提升泵输送至雨水蓄水系统，再通过絮凝、过滤和消毒处理后，进入清水池;再按不同水质，由变频供水设备，将清水池内雨水提升至各用水场所。图6-4雨水回用工艺流程整套雨水调蓄回用工艺完整、合理、科学，兼顾了雨水的预处理、储存、净化、回用、节能等各个方面。系统控制方面，采用独特的雨水控制系统对整个系统进行控制，可以做到对各水池液位进行监控，对水泵及净化设备的控制。同时监控供水、排水、补水等情况。（4）雨水设计用量W5%=W%为ty式中：qi第i种用水户的日用水定额（d）,根据现行国家标准建筑给水排水设计规范GB50015和建筑中水设计规范GB50336计算；&第i种用水户的用户数量；ty用水时间，宜取3.0d。（5）雨水处理机房设计雨水处理机房设在地下室内，主要功能包括雨水过滤、消毒、清水储存和变频供水设备等。机房内设置基本的照明及通风，机房排污排至机房外排污井内。机房内电控柜对整个雨水收集系统及回收系统主要设备进行监控，并实现整个系统的工艺处理过程。电控柜可选配人机界面，能结合现场情况进行系统控制设定，确保系统出水水质。电控柜显示齐全有各用电设备运行、停止、高低液位等。清水池补水管的管口应有足够的空气隔断时，自来水补水管可在倒流防止器的上游接出。6.8 雨水回用系统及机房设置在地下室内，雨水调蓄池及水处理机房大样图均在海绵城市专篇内表达。6.9 1.ID设施维护与监测低影响开发（IJD）设计较传统设施来说维护费用较低，但维护的技术要求却比较高。培养一支专业的雨水设施维护和监测的团队对于设施成功有效地运作至关重要。基本要求：1）应建立健全低影响开发设施的维护管理制度和操作规程，配备专职管理人员和相应的监测手段，并对管理人员和操作人员加强专业技术培训。2）低影响开发雨水设施的维护管理部门应做好雨季来临前和雨季期间设施的检修和维护管理，保障设施正常、安全运行。3）低影响开发设施的维护管理部门宜对设施的效果进行监测和评估，确保设施的功能得以正常发挥。4）应加强低影响开发设施数据库的建立与信息技术应用，通过数字化信息技术手段，进行科学规划、设计，并为低影响开发雨水系统建设与运行提供科学支撑。5）应加强宣传教育和引导，提高公众对海绵城市建设、低影响开发、绿色建筑、城市节水、水生态修复、内涝防治等工作中雨水控制与利用重要性的认识，鼓励公众积极参与低影响开发设施的建设、运行和维护。1.ID设施维护大多数LID设施都有绿化景观和排水系统的双重角色，这需要长期的维护保养。这些设施在干燥的天气需要浇水灌溉直到其植被成熟。在干旱季节，埋在地下的排水设施有可能会造成作为过滤介质的栽培土壤变干。按需浇灌能使植被保持健康和美观的工作状态。1）每年定期添加天然硬木材作为土壤覆盖层抑制杂草和保持水分。2）每过几年检查土壤覆盖层的厚度，如过厚则需移除多余覆盖材料。3）与任何花园维护一样，这些雨水设施需要定期除杂草。4）根据不同的设施要求，按需要定期剪草。5）防止细微沉淀物积聚：如沉积物形成硬土层，那么就需要移除这层物质并重铺表层土。6）注意观察植被，如果植物生长情况不好就需要移除。有时还可能需要修剪，疏伐或更换设施上种植的植物。7）强径流可能造成设施土层的侵蚀，这需要及时对侵蚀的部位进行修理或补救措施，以防止类似情况的再次发生。8）定期清理雨水设施上累积的垃圾和碎屑，检查溢流装置是否阻塞。低影响开发设施的常规维护频次及时间要求：表6-2低影响开发安设施常规维护频率低影响开发设施维护频率备注透水铺装检修、疏通透水能力2次/年（雨季之前利期中）-下沉式绿地检修2次/年（雨季之前和期中）植物生长季节修剪1次/月指侠义的下沉式绿地雨水花园检修、植物养护2次/年（雨季之前和期中）植物栽种初期适当增加浇灌次数；不定期的清理植物残体和其他垃圾蓄水池检修、清淤2次/年（雨季之前和期中）每次暴雨之前预留调蓄空间7海绵城市设计计算成果7.1 设计调蓄容积雨水收集利用工程的设计、施工，要结合再生水利用设施的建设，遵循建设工程地面硬化后不增加建设区域内雨水径流量和外排水总量的原则，严格按照建筑与小区雨水控制及利用工程技术规范GB50400-2016和国家及地方现行相关标准、规范的规定，建设雨水收集利用设施。根据海绵城市建设技术指南，雨水收集利用的设计规模一般采用容积法进行计算，根据设计降雨量厚度，并结合工程项目内所有汇水面积，按下列公式进行计算：W=IOHaF式中：W设计调蓄容积，（m3）；综合雨量径流系数，按表5-1各种下垫面加权平均计算；H设计日降雨量（mm）,住宅用地取21.2mm；F汇水面积（hm2）,15998.22m2;7.2 由上可知本项目用地W=205.06m3,由计算结果可知项目雨水收集设计规模不应小于205.06m3o7.3 1.ID设施调蓄计算7.3.1 下凹式绿地下凹式绿地雨水处理规模：建设项目内绿地面积为5595.88?,主要沿着道路及建筑边沿设计下凹式绿地，以便收集利用屋面与路面径流雨水，下凹绿地设计面积约为230r112。绿地内雨水口高于绿地150mm,即有效存水深度取150mm。绿地中雨水存水厚度高于溢流雨水口时，雨水从绿地雨水口排走进入雨水管网。则下凹式绿地雨水处理规模Wi为：Wi=S下凹绿地XH有效水深=230*0.5=34
