垂直运输设备自动回位料口门的研制与应用.docx

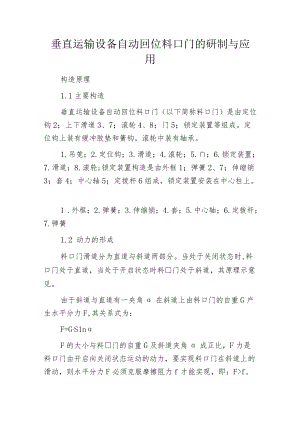

垂直运输设备自动回位料口门的研制与应用构造原理1.1主要构造垂直运输设备自动回位料口门（以下简称料口门）是由定位钩2；上下滑道3、7；滚轮4、8；门5；锁定装置等组成。定位钩上装有缓冲胶垫和簧钩，滚轮中装有轴承。1.吊笼；2.定位钩；3.滑道；4.滚轮；5.；6.锁定装置；7.滑道；8.滚轮;锁定装置构造是由外框1；弹簧2、7；伸缩销3；套4；中心轴5；定拨杆6组成，锁定装置安装在中心柱上。1 .外框；2.弹簧；3.伸缩销；4.套；5.中心轴；6.定拨杆；7.弹簧1.2 动力的形成料口门滑道分为直道与斜道两部分。当处于关闭状态时,料口门处于直道，当处于开启状态时料门处于斜道，其原理示意见。由于斜道与直道有一夹角在斜道上由料口门的自重G产生水平分力F,其关系式为：F=GS1nF的大小与料门的自重G及斜道夹角成正比，F力是料口门由开启向关闭状态运动的动力，要实现料口门在斜道上的滑动，则水平分力F必须克服摩擦阻力f才能实现，即：F>f,摩擦阻力f是由料口门在斜道上由自重G的垂直分力g产生的，且与滑道与料口门的摩擦系数。有关，即:F=GCos料口门采用30X30方钢管制作，其自重不可能太重，经试验确定为20kg,斜道夹角理论上大一些效果会好，但实际上受料口门由斜道向直道运动时夹角干预的影响，不可能做得太大，经试验确定W100,查表得滚动摩擦系数=0.005则F>f成立1.3 工作原理吊笼6停在卸料口，门3由作业人员推开，由锁定装置4锁定，料口门处于开启状态，当卸料（运载）工作完成后，吊笼内人员关闭吊笼门，吊笼即可启动做上行或下行运动,在吊笼6做上行或下行运动中，安装在吊笼一侧有一对动拨杆，两动拨杆的间距为1叽这样无论吊篮是做上行运动还是做下行运动总会有一个动拨杆去拨动安装在中门柱上的锁定装置的定拨杆，使定拨杆旋转一个角度，则料口门不再受锁定装置的约束。处于斜道上的料口门在水平分力F的作用下实现自动关闭。当料口门在斜道上向关启方向运动的同时，锁定装置所示定拨杆6在弹簧7的作用下又回到水平状态。如果料口门是关闭的，吊笼在通过时触动拨杆同样会拨动定拨杆旋转，这对关闭的料口门是不会产生影响的，如果料口门是开启的，那么吊笼经过时会自动把料口门关闭。2 .应用实例2.2 工程概况工程名称：#市肿瘤医院乳腺癌防治中心：建筑面积：23700m2;构造：框剪；层数：15；高度75m。2.3 设备概况设备名称：施工升降机；型号：SCD200/200,安装高度84mo2.4 应用效果由于该工程主体已完工，砌墙、抹灰工序已全面展开，物料提升机的使用频率很高，经一段时间实际使用观察，除个别料口门由于滚动轴承的质量差损坏外，其余工作正常。综观这套装置，其最大特点就是巧妙地利用了物体的斜面和提升机的运动，其应用对象不仅限于提升机，而且适用于施工现场的所有垂直运输设备。3 .使用与维护3.2 安装条件外檐脚手架应按建筑施工安全检查标准（JGJ5999）中落地式脚手架的有关规定搭设，并在卸料口预留1800mmX260Omm的空间，料口门框架与外脚手架用扣件连接。3.2使用条件因料口门框架的整体刚度较差，且安装后在使用过程中不允许发生变形，因此要求在使用过程中不允许受到其他外力的干预，料口门框架下滑道应在脚手板平面以下。3.3维护与拆卸保持料口门轴承的润滑，以减小摩擦阻力，锁定装置中压簧、拉簧应保持有效，必要时应予更换。拆卸工作由专业人员开展，运输、贮存过程中保持方式,禁止平面码放，以防止挤压变形；贮存是时应防潮。
