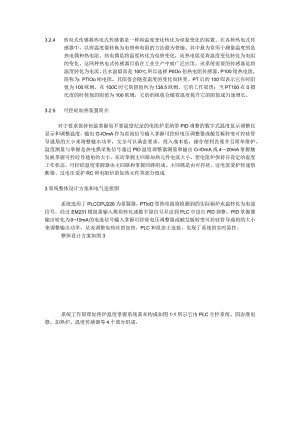

3.2.4 热电式传感器热电式传感器是一种将温度变化转化为电量变化的装置。在各种热电式传感器中，以将温度量转换为电势和电阻的方法最为普遍。其中最为常用于测量温度的是热电偶和热电阻，热电偶是将温度转化为电势变化，而热电阻是将温度变化转化为电阻的变化。这两种热电式传感器目前在工业生产中被广泛应用。该系统需要的传感器是将温度转化为电流，且水温最高是100,所以选择PtIOo伯热电阻传感器。P100钳热电阻，简称为：PTlOo柏电阻，其阻值会随着温度的变化而转变。PT后的100即表示它在时阻值为100欧姆，在100C时它的阻值约为138.5欧姆。它的工作原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度提升它的阻值成匀速增长。3.2.5 可控硅加热装置简介对于要求保持恒温掌握而不要温度纪录的电阻炉采纳带PID调整的数字式温度显示调整仪显示和调整温度，输出O-IOmA作为直流信号输入掌握可控硅电压调整器或触发板转变可控硅管导通角的大小来调整输出功率，完全可以满意要求，投入成本低，操作便利直观并且简单维护。温度测量与掌握是热电偶采集信号通过PlD温度调整器测量和输出O-IOmA或420mA掌握触发板掌握可控硅导通角的大小，从而掌握主回路加热元件电流大小，使电阻炉保持在设定的温度工作状态。可控硅温度掌握器由主回路和掌握回路组成。主回路是由可控硅，过电流爱护快速熔断器、过电压爱护RC和电阻炉的加热元件等部分组成3系统整体设计方案和电气连接图系统选用了PLCCPU226为掌握器，PTloO型热电阻将检测到的实际锅炉水温转化为电流信号，经过EM231模拟量输入模块转化成数字量信号并送到PLC中进行PlD调整，PID掌握器输出转化为010mA的电流信号输入掌握可控硅电压调整器或触发板转变可控硅管导通角的大小来调整输出功率，从而调整电热丝的加热。PLC和组态王连接，实现了系统的实时监控。整体设计方案如图3系统工作原理加热炉温度掌握系统基本构成如图1-1所示它由PLC主控系统、固态继电器、加热炉、温度传感器等4个部分组成。加热炉温度掌握系统基本组成
