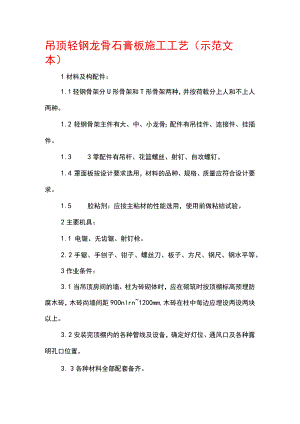

吊顶轻钢龙骨石膏板施工工艺（示范文本）1材料及构配件：1.1 轻钢骨架分U形骨架和T形骨架两种，并按荷载分上人和不上人两种。1.2 轻钢骨架主件有大、中、小龙骨；配件有吊挂件、连接件、挂插件。1.3 3零配件有吊杆、花篮螺丝、射钉、自攻螺钉。1.4 罩面板按设计要求选用，材料的品种、规格、质量应符合设计要求。1.5 胶粘剂：应按主粘材的性能选用，使用前做粘结试验。2主要机具：1.1 电锯、无齿锯、射钉枪。2. 2手锯、手刨子、钳子、螺丝刀、板子、方尺、钢尺、钢水平等。3作业条件：3.1当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖尚墙间距90Onlrn1200mm,木砖在柱中每边应埋设两设两块以上。3. 2安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置。3. 3各种材料全部配套备齐。3. 4搭好顶棚施工操作平台架子。3. 5轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口等处进行构造处理，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。4操作工艺4.1工艺流程：弹顶棚标高水平线T划龙骨分档线T安装主龙骨吊杆T安装主龙骨T安装次龙骨T安装罩面板T刷防锈漆T安装压条4. 2弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四周弹顶棚标高水平线。4. 3划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。4. 4安装主龙骨吊杆:弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端与楼板预埋钢筋连接固定。未预埋钢筋时可用膨胀螺栓。4. 5安装主龙骨：4.5. 1配装吊杆螺母。4. 5.2在主龙骨上安装吊挂件。4. 5.3安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杆螺栓，拧好螺母。4. 5.4主龙骨相接处装好连接件，拉线调整标高、起拱和平直。4. 5.5安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。1OOOmmo4. 6安装次龙骨：4. 6.1按已弹好的次龙骨分档线，卡放次龙骨吊挂件。4. 6.2吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在大龙骨上，设计无要求时，一般间距为50OnIm600mm。4. 6.3当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。4. 6.4当采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡档次龙骨。5. 7安装罩面板：在安装罩面板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，才允许安装罩面析。顶棚罩面板的品种繁多，一般在设计文件中应明确选用的种类、规格和固定方式。罩面板与轻钢骨架固定的方式分为：罩面板自攻螺钉钉固法、罩面板胶结粘固法，罩面板托卡固定法三种。4.7.1罩面板自攻螺钉钉固法：在已装好并经验收的轻钢骨架下面，按罩面板的规格、拉缝间隙、进行分块弹线，从顶棚中间顺通长次龙骨方向先装一行罩面板，作为基准，然后向两侧伸延分行安装,固定罩面板的自攻螺钉间距为15Omm170mm。4.7.2罩面板胶结粘固法：按设计要求和罩面板的品种、材质选用胶结材料，一般可用401胶粘结，罩面板应经选配修整，使厚度、尺寸、边楞一致、整齐。每块罩面板粘结时应预装，然后在预装部位龙骨框底面刷胶，同时在罩面板四周边宽10mm15mm的范围刷胶，经5min后，将罩面板压粘在预装部位；每间顶棚先由中间行开始，然后向两侧分行粘结。4. 7.3罩面板托卡固定法：当轻钢龙骨为T形时，多为托卡固定法安装。T型轻钢骨架通长次龙骨安装完毕，经检查标高、间距、平直度和吊挂荷载符合设计要求，垂直于通长次龙骨弹分块及卡档龙骨线。罩面板安装由顶棚的中间行次龙骨的一端开始，先装一根边卡档次龙骨，再将罩面板槽托入T形次龙骨翼缘或将无槽的罩面板装在T形翼缘上，然后安另一侧卡档次龙骨。按上述程序分行安装，最后分行拉线调整T形明龙骨。5. 8安装压条：罩面板顶棚如设计要求有压条，待一间顶棚罩面板安装后，经调整位置，使拉缝均匀，对缝平整，按压条位置弹线，然后按线进行压条安装。其固定方法宜用自攻螺钉,螺钉间距为300mm；也可用胶结料粘贴。4.9刷防锈漆：轻钢骨架罩面板顶棚，碳钢或焊接处未做防腐处理的表面（如预埋件、吊挂件、连接件、钉固附件等），在各工序安装前应刷防锈漆。5质量标准5. 1保证项目：5.1.1 轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。固，无松动。5. 1.3罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷；安装必须牢固。5. 2基本项目：5.1.1 轻钢骨架整面应顺直，无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。6. 2.2罩面板表面平整、洁净，颜色一致；无污染、反锈等缺陷。5.2.3罩面板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直、整齐，接缝应严密。5.3允许偏差项目应符合DBJ01-27-96优良标准。6成品保护6.1轻钢骨架及罩面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其它设备件上。6.2轻钢骨架、罩面板及其它吊顶材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不生锈。6.3工程中已安装好的门窗、已施工完毕的地面、墙面、窗台等，在施工顶棚时应注意保护，防止污损。6. 4轻钢骨架不得上人踩踏；其它工种的吊挂件不得吊于轻钢骨架上。6.5为了保护成品，罩面板安装必须在顶棚内管道试水、试压，保温一切工序全部验收合格后进行。
