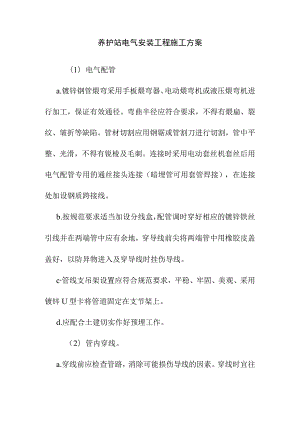

养护站电气安装工程施工方案.docx

养护站电气安装工程施工方案（1）电气配管a.镀锌钢管煨弯采用手板煨弯器、电动煨弯机或液压煨弯机进行加工，保证有效通径。弯曲半径应符合要求，不得有煨扁、裂纹、皱折等缺陷。管材切割应用钢锯或管割刀进行切割，管中平整、光滑，不得有锐棱及毛刺。连接时采用电动套丝机套丝后用电气配管专用的通丝接头连接（暗埋管可用套管焊接），在连接处加设钢质跨接线。b.按规范要求适当加设分线盒，配管调时穿好相应的镀锌铁丝引线并在两端管中应有余地，穿导线前尖将两端管中用橡胶皮盖盖好，以防异物进入及穿导线时挂伤导线。c管线支吊架设置应符合规范要求，平稳、牢固、美观、采用镀锌U型卡将管道固定在支节架上。d.应配合土建切实作好预埋工作。（2）管内穿线。a.穿线前应检查管路，消除可能损伤导线的因素。穿线时宜往管路内吹入适量的滑石粉。b穿线的管路和导线的规格、型号、报数、回路等必须符合设计要求，穿线前后均应格查导线的绝缘。C导线在连接头不能增加电阻值，不能降低原绝缘强度，受力导线不能降低原机械强度。(3)电缆敷设a.敷设前详细检查电缆的规格、型号、截面、电压等级、绝缘电阻、外观等情况均符合设计及规范要求。b.电缆敷设采用人力施放的常规方法进行。(4)设备安装a.设备具有产品合格证，外观检查合格，设备上的电气器具及仪表牢固、平整、清洁、间距均匀、端子无松动、启闭灵活、零部件齐全。b.设备安装按常规进行，用螺栓固定在支架上，支架用电焊定在预埋铁件上或用膨胀螺丝栓固定在碎和砖块结构上。设备安装调校采用精度较高的水平尺和线锤吊线，用钢板尺进行测量，确保偏差在规范允许的范围内。C设备的PE线的规格、材质、敷设符合设计要求。(5)照明器具等安装a.灯具的规格，型号必须符合设计要求，必须有产品合格证。b.小型灯具、器具可固定在吊顶的龙骨上或墙上，必须牢固可靠。c导线进入灯具的地方绝缘必须良好，留有一定的余量。d.安装应牢固、紧密、可靠、整齐、美观。(8)电气调试应按规定的电气设备、元器件的调试方法及试验内容，用相应的试验设备、仪器、仪表进行调试并作好调试记录。a检验与评定标准：采暖与卫生工程施工及验收规范GBJ242-82电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程IKV及以下配线工程施工及验收规范GB50259-96电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装接地装置施工及验收规范GB50169-92电气装置安装工程电气设备交接试验标准GB50150-91现场临时用电安全技术规范JGJ46-88b.检验与评定要求：达到合格标准。
