13.SOP09-13-APQP产品韩国大宇10.9级螺栓.docx
-
资源ID：556604
资源大小：18.14KB
- 资源格式： DOCX
下载积分：5金币
|
友情提示
2、PDF文件下载后，可能会被浏览器默认打开，此种情况可以点击浏览器菜单，保存网页到桌面，就可以正常下载了。
3、本站不支持迅雷下载，请使用电脑自带的IE浏览器，或者360浏览器、谷歌浏览器下载即可。
4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩，下载后原文更清晰。
5、试题试卷类文档，如果标题没有明确说明有答案则都视为没有答案，请知晓。
|
13.SOP09-13-APQP产品韩国大宇10.9级螺栓.docx

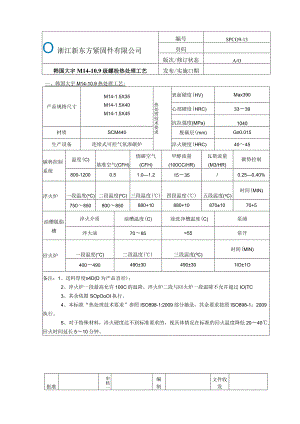

O浙江新东方紧固件有限公司编号SPCO9-13页码版次/修订状态A/O韩国大宇M14-10.9级螺栓热处理工艺发布/实施口期一、韩国大宇M14-10.9热处理工艺:产品规格尺寸M14-1.5X35M14-1.5X40M14-1.5X45热处理技术要求表面硬度(HV)Max390心部硬度(HRC)3339抗拉强度(MPa)1040材质SCM440脱碳层(mm)G0.015生产设备连续式可控气氛渗碳炉淬火硬度(HRC)4045碳势控制系统温度(C)基准空气(CFH)烧碳空气(CFH)甲醇流量(100CC/HR)瓦斯流量(M3/HR)碳势控制800-12000.51.01.21535/0.250.40%淬火炉一段温度(eC)二段温度(0C)三段温度()四段温度()五段温度(eC)时间(MIN)750850800850880+10880+10870±1070+5油槽脱脂槽淬火介质油槽温度(C)前洗净槽温度(C)泵浦淬火油7085>55常开回火炉一段温度(°C)二段温度()三段温度(0C)时间(MlN)400490490±30490±301IO±1O备注：1、送料厚度4D(D为产品直径)；2、淬火炉一段最高允许100C的温降，淬火炉二段与回火炉一段温降不允许超过IO(TC3、其余依据SOpOoOI执行。4、本标准“热处理技术要求”参照ISO898-1:2009部分摘录，其余要求按照ISO898-1：2009执行。5、对于特殊材料，淬火硬度达不到标准要求的，视具体情况在标准的回火温度降低2040,回火时间延长510分钟。批准审核一编制文件收发
