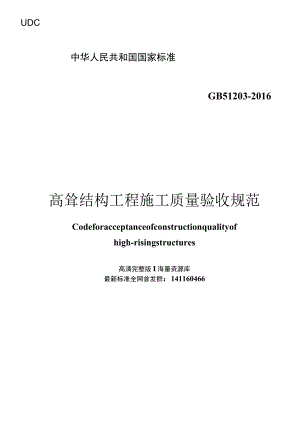

UDC中华人民共和国国家标准GB51203-2016高耸结构工程施工质量验收规范Codeforacceptanceofconstructionqualityofhigh-risingstructures高清完整版I海量资源库最新标准全网首发群：1411604662016-10-25发布2017-07-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准高耸结构工程施工质量验收规范GB51203-2016中国计划出版社出版发行网址：地址：北京市西城区木樨地北里甲11号国宏大厦C座3层邮政编码：100038电话：（OlO）63906433（发行部）北京市科星印刷有限责任公司印刷850mm×1168mm1/324印张98千字2017年6月第1版2017年6月第1次印刷统一书号：1551820104定价：24.00元版权所有侵权必究侵权举报电话：（OlO）63906404如有印装质量问题，请寄本社出版部调换高清完整版I海量资源库最新标准全网首发群：141160466中华人民共和国住房和城乡建设部公告第1332号住房城乡建设部关于发布国家标准高耸结构工程施工质量验收规范的公告现批准高耸结构工程施工质量验收规范为国家标准，编号为GB512032016,自2017年7月1日起实施。其中，第4.51、5.2.5.5.7.4条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2016年10月25日-XX.刖三根据住房城乡建设部关于印发2010年工程建设标准制订、修订计划的通知（建标（2010）43号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见基础上，编制本规范。本规范共6章11个附录，主要技术内容是：总则、术语和符号、基本规定、地基与基础工程、高耸钢结构工程和高耸混凝土结构工程等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由同济大学负责具体技术内容的解释。执行过程中如有意见或建议，请寄送同济大学土木工程学院建筑工程系（地址：上海市四平路1239号，邮政编码：200092）o本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：同济大学青岛东方铁塔股份有限公司参编单位：同济大学建筑设计研究院（集团）有限公司中冶东方工程技术有限公司中广电广播电影电视设计研究院上海市机械施工集团有限公司中国建筑第七工程局有限公司北京天润建设工程有限公司青岛中天斯壮科技有限公司中国电力工程顾问集团华东电力设计院中国石化集团洛阳石油化工工程公司1江苏省邮电规划设计院有限公司建筑院中国电子工程设计院中国建筑西南设计研究院中国电力工程顾问集团公司北京北广科技股份有限公司西北电力设计院南京工业大学土木工程学院中讯邮电咨询设计院有限公司河北中移通信技术工程有限公司电联工程技术股份有限公司江阴同济钢结构工程有限公司江阴市阪纳奇自动化机械设备有限公司维蒙特工业（中国）有限公司中建钢构有限公司江苏智方建设工程有限公司浙江省电力设计院上海建科建设工程咨询有限公司南京大吉铁塔制造有限公司上海同济工程项目管理咨询有限公司上海邮电设计咨询研究院有限公司江苏邮通建设监理有限公司富春通信股份有限公司内蒙古金海新能源科技股份有限公司主要起草人：马人乐牛春良何敏娟姜瑞宽陈晓明荆建中何建平梁徐华刚罗峰烈李喜来屠海黄荣吕兆华蔡洪明鑫良曹向东王谦肖克马倩马士艰成王方林王同华王虎长杨绍峰肖建平武笑平娄宇钟才根郭勇顾军曹新飞沈卫明梁书龚葛卫辰元春葛晓伟董军董震蒋官业缪品章主要审查人：肖绪文郭正兴吴欣之滕延京杨蔚彪陈禄如李正良舒亚俐舒兴平王墨耕徐传衡李忠卫1 总则(1)2 术语(2)3 基本规定(3)1.1 1一般规定(3)1.2 高耸结构分项工程验收(5)1.3 高耸结构分部、子分部工程验收(6)4 地基与基础工程(8)4. 1一般规定(8)5. 2混凝土基础(9)6. 3桩基础(10)7. 4岩石锚杆基础(13)8. 5预应力锚栓(14)5 高耸钢结构工程(16)5.1 1一般规定(16)5.2 原材料及成品进场(18)5.3 零件和构件加工(21)5.4 预拼装(31)5.5 防腐蚀处理(32)5.6 包装运输(34)5.7 安装(35)6 高耸混凝土结构工程(43)6.1 1一般规定(43)6.2 模板工程(45)6.3 3钢筋工程(46)16.4 预应力工程(47)6.5 混凝土工程(50)附录A分部工程质量验收记录(54)附录B单位工程质量验收记录(55)附录C高耸钢结构子分部工程有关安全及功能的检验和见证检测项目(56)附录D高耸钢结构分部、子分部工程观感质量!/.El(57)附录E高耸结构分部和子分部工程施工现场质量管理检查记录(58)附录F高耸钢结构分项工程检验批质量验收记录(59)附录G分项工程质量验收记录(69)附录H子分部工程质量验收记录(70)附录J岩石锚杆工程质量验收记录(71)附录K预应力锚栓工程质量验收记录(72)附录L混凝土结构工程质量验收记录(74)本规范用词说明(86)引用名录(87)附：条文说明(89)Contents1 Generalprovisions(1)2 Terms(2)3 Basicrequirements(3)3.1 Generalrequirements(3)3.2 Acceptanceofsubentryworkofhigh-risingstructures(5)3.3 Acceptanceofdivisionalworkofhigh-risingstructures(6)4 Foundation(8)4.1 1Generalrequirements(8)4.2 Concretefoundation(9)4.3 Pilefoundation(10)4.4 Rockanchorfoundation(13)4.5 Prestressedanchorbolt(14)5 High-risingsteelstructures(16)5.1 1Generalrequirements(16)5.2 Receivingofrawmaterialsandfinalproducts(18)5.3 3Processingofpartsandmembers(21)5.4 Pre-assemblage(31)5.5 Anti-corrosiontreatment(32)5.6 Packageanddelivery(34)5. 7Installation(35)6High-risingconcretestructures(43)6. 1Generalrequirements(43)6.2 Formwork(45)6.3 Rebarwork(46)36.4 Prestresswo(47)6.5 Concretework(50)Appendix A Acceptancechecklistsfordivisionalwork(54)Appendix B Acceptancechecklistsforunitwork(55)Appendix C Acceptancechecklistsforsubentrywork(56)AppendixDAcceptancechecklistsforSubdivisionalwork(57)AppendixETheexaminatirecordofhigh-risingstructure'sdivisionalandSibdivisionalwork,snstructionsitesqualityadministration(58)AppendixFTheexaminationandwitness-testprojectofsafetyandfuncticnsofhirrisingsteelstncture,sSubdivisimalwo(59)AppendixGTheacceptancerecordformofqualityofhirrisingsteelstructuressubentryworkandSubdivisionalwork,sinspectionlot(69)AppendixHAcceptancechecklistsforconcretework(70)AppendixJAcceptancechecklistsforrockanchorfoundation(71)AppendixKAcceptancechecklistsforprestressedanchorbolt(72)AppendixLTheexaminationprojectofqualityofappearanceofhigh-risingsteelstructure*sdivisionalandSubdivisionalwork(74)4Explanation,ofwordinginthiscode(86)1.istofquotedstandards(87)AdclitionrExplanationofprovisions(89)1.0.1为加强高耸结构工程质量管理，统一高耸结构工程施工质量验收标准，保证工程质量，制定本规范。1.0.2本规范适用于高度小于或等于35Om的中心对称或高度小于或等于250m的非中心对称钢及混凝土高耸结构工程的施工质量验收。对于高度超过35Om的中心对称或高度超过25Om的非中心对称的高耸结构，其施工质量验收标准应在工程施工前做专门论证。1.0.3高耸结构工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。高清完整版I海量资源库最新标准全网首发群：1411604662.0.1高耸结构工程质量qualityofhigh-risingstructures反映高耸结构工程满足相关标准规定或合同约定的要求，包括其在安全、使用功能及耐久性能、环境保护等方面所有明显和隐含能力的特性总和。2.0.2预拼装pre-assembly为检验构件是否满足安装质量要求而在制造厂内进行的拼装。将结构按其实际建造形态或空间关系进行的预拼装称为立式预拼装。将竖向结构按其空间关系在水平拼装台架或水平场地上进行的预拼装称为卧式预拼装。2.0.3锚栓anchorbolt预先埋设在混凝土中用以连接高耸钢结构构件的螺栓。2.0.4直接张拉法tensionmethod采用液压张拉器直接张拉螺栓并拧紧螺母，使螺栓达到设计预拉力的施工方法。2.0.5转角法turnanglemethod高强螺栓初拧后到终拧止，按规定增加的转角来施加和测定设计预拉力的方法。2.0.6预应力锚栓prestressedanchorbolt一种施加了预应力的锚栓。锚栓通过外套套管与混凝土隔离，其下端配有锚固螺母及下锚板。待上部结构安装就位后，采用液压张拉器对其直接施加预拉力，以使柱端和基础达到刚接。3基本规定3.1 一般规定3.1.1 高耸结构中的钢结构在制作前应根据结构施工图及设计文件编制钢结构深化设计图，钢结构深化设计对原结构设计做修改时，应取得原设计单位的同意，并应签署设计变更文件。3.1.2 高耸结构工程施工质量控制应符合下列规定：1主体结构用材料、辅助材料以及构件、连接件、标准件进工地应进行验收，验收中材料及构件、标准件必须有对应的质量保证文件，并按本规范第5.2节要求对涉及安全、功能的原材料及成品进行抽样复检；高清完整版I海量资源库2每道施工工序，均应按本规范第5.3节第5.7节进行质量控制，每道工序完成后应进行检查；3高耸钢结构安装前，应对运到工地的构件、工地已完工的基础及锚栓做交接检验，并形成记录，未经检验不得进入安装工序。3.1.3 高耸结构工程制作、安装及验收，必须采用经计量检定、校准，并在时效内合格的计量器具。3.1.4 高耸结构的施工质量应在施工单位自检的基础上，按照检验批、分项工程、分部工程、子分部工程、单位工程进行验收。验收应符合下列规定：1符合设计文件要求；2验收前应进行自检；3隐蔽工程隐蔽前应由施工单位通知监理人员进行验收，并形成验收文件；4对有疑义的结构材料、标准件等应进行取样检测，并应经3监理工程师见证；5检验批的质量应按主控项目和一般项目验收；6工程的观感质量应由验收人员通过现场检查后共同确认。3.1.5 高耸结构工程的分部工程、子分部工程、分项工程及检验批可按表3.1.5划分并验收。«3.1.5分部工程、子分部工程、分项工程及畿批的划分分部工程子分部工程分项工程检验批地基与基础地基处理按建筑地基基础工程施工质量验收规范GB50202对应内容划分按平面区域划分检验批桩基岩石锚杆基础土方开挖及回填混凝土基础模板钢筋及预埋件混凝土锚栓及预应力锚栓上部结构钢结构塔身焊接、紧固件连接、零部件加工、预拼装、防腐蚀、包装发运、安装按塔身节段分检验批，塔身变坡处上、下分检验批。若变坡之间等坡段塔身高度大于50m,则可细分塔楼天线段混凝土塔身模板、钢筋及预埋件、混凝土、预应力按塔身节段分，一般IOm为一检验批。在变截面处及钢筋、预埋件变化较大处也应分检验批塔楼焊接、紧固件连接、零部件加工、预拼装、防腐蚀天线段包装发运、安装3.1.6 高耸结构分部工程质量验收记录可按本规范附录A4进行。3.1.7高耸结构单位工程质量验收记录可按本规范附录B进行。3.2高耸结构分项工程验收3.2.1 高耸结构各分项工程施工中可根据施工内容、工程量、施工顺序分成若干检验批，各检验批的抽样比例、检查内容、具体评定标准见有关章节。3.2.2 检验批合格质量标准应符合下列规定：1 主控项目必须符合本规范第4章第6章的规定；2 一般项目检验结果应有80%及以上的检查点（值）符合本规范合格质量标准的要求，且最大偏差值不应超过允许偏差值的1. 2倍；3质量检查记录、质量证明文件等资料应完整。3.2.3 分项工程合格质量标准应符合下列规定：1 分项工程所含的各检验批均应符合本规范第4章第6章的规定；2 分项工程所含的各检验批质量验收记录应完整。3.2.4 当高耸结构工程施工质量不符合本规范第4章第6章的规定时，应按下列规定进行处理：1 经返工重做或更换构件、配件的检验批，应重新进行验收；2 经检测单位检测鉴定能够达到设计要求的检验批，应予以验收；3 经检测单位检测鉴定达不到设计要求，但经原设计单位核算认可，能够满足结构安全和使用功能的检验批，可予以验收；4 经返修或加固处理的分项工程，虽然改变外形尺寸但仍能满足安全使用要求，可按处理技术方案和协商文件进行验收。3.2.5 通过返修或加固处理仍不能满足安全使用要求的分项工程，严禁验收。3.3高耸结构分部、子分部工程验收3.3.1 高耸钢结构子分部工程有关安全及功能的检验和见证检测项目应按附录C规定项目进行。检验应在其分项工程合格后进行。3.3.2 高耸结构分部、子分部工程观感质量检验应按本规范附录D执行。3.3.3 高耸结构分部、子分部工程合格质量标准应符合下列规定：1各分项工程质量均应符合本规范第3.2.3条合格质量标准；2质量控制资料和文件应完整；3有关安全及功能的检验和见证检测结果应符合本规范第4L3条、第4.2.2条、第4.2.4条、第4.3.1条、第4.4.1条、第4.4.2条、第5.2.2条、第5.2.5条的质量标准要求;4观感质量应符合本规范相应合格质量标准的要求。3.3.4 高耸结构分部、子分部工程验收时，应提供下列文件和记录：1结构工程相关设计文件；2施工现场质量管理检查记录；3有关安全及功能的检验和见证检测项目检查记录；4观感质量检验项目检查记录；5分部（子分部）分项工程质量验收记录；6分项工程所含各检验批质量验收记录；7强制性条文检验项目检查记录及证明文件；8隐蔽工程检验项目检查验收记录；9 原材料、成品质量合格证明文件、中文标识及性能检测报告；10 不合格项的处理记录及验收记录；11 重大质量、技术问题实施方案及验收记录；12 其他有关文件和记录。3.3.5高耸结构分部、子分部工程质量验收记录应符合下列规定：1 施工现场质量管理检查记录可按本规范附录E进行；2 分项工程检验批验收记录可按本规范附录F（钢结构）、附录E（混凝土结构）进行；3 分项工程验收记录可按本规范附录G进行；4 子分部工程验收记录可按本规范附录H进行。4地基与基础工程4.1 一般规定4.1.1 地基处理施工质量验收应符合现行国家标准建筑地基基础工程施工质量验收规范GB50202的规定。4.1.2 地基开挖施工前施工单位应熟悉地质资料、设计图纸及周围环境，选择边坡系数，并应事先采取安全防范措施。4.1.3 天然地基基槽（坑）开挖后，应进行坑底保护，组织地质勘探等相关单位进行现场基槽（坑）验收。基础持力层应与岩土工程勘察报告相符，不相符或存在事先未预见的暗沟、塘等情况应由勘探单位补充勘察报告，设讦单位应粮据补究勘察报告出具设计变更方案。经验槽食格厉在可浇筑混凝土垫层04664.1.4 基础周围基坑应在排尽积水后分层回填、夯实和平整，压实系数应符合设计要求，回填材料应满足防雷接地等要求。4.1.5 对符合大体积混凝土施工特性的基础，其材料选择、配合比和施工过程内外温差控制等均应符合现行国家标准大体积混凝土施工规范GB50496的有关规定。4.1.6 当天然地基基础设置施工缝时，应将施工缝位置留在结构剪力较小、便于施工的部位。应检查施工记录，基础施工缝应与设计文件相符。4.1.7 地基基础施工不应有影响结构安全性能与上部结构安装的尺寸偏差。4.1.8 基础施工完成后应由监理单位组织基础施工单位和上部结构施工单位进行中间交接验收。4.1.9 岩石和锚杆工程质量验收记录可按本规范附录J执行；预应力锚栓工程质量验收记录可按本规范附录K进行。84.1.10 预应力锚栓的锚固螺母应作为隐蔽工程验收。4.2 混凝土基础I主控项目4.2.1 锚栓及锚板的材质和规格尺寸应符合设计要求。422钢筋的品种、等级、规格、数量、性能及连接方式应符合设计要求和现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。4.2.3 基础内钢筋锚固长度、混凝土保护层厚度应符合设计要求和现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。4.2.4 基础混凝土材料及强度等级、构件外形尺寸、标高及外观质量应符合设计要求和现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。Ii一般项目4.2.5 基础内的纵向受拉钢筋当采用焊接连接或机械连接时，接头应相互错开，在同一连接区段内，当设计无具体要求时，接头面积百分率不宜大于50%,焊接连接或机械连接应符合现行行业标准钢筋机械连接技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定。检查数量：10%且数量不少于3个。检验方法：观察，钢尺检查。4.2.6 混凝土基础标高及平整度允许偏差应符合表4.2.6的规定。表4.2.6混凝土基础施工相关项目的允许偏差Gim）及检验方法序项目允许偏差检验方法检验数号量1基础底抗拔类基础TOoO水准仪测量全数2面标高一般基础ToO+50水准仪测量全数续表4.2.6序号项目允许偏差检验方法检验数量3混凝土基础外形尺寸±1%B1,且-20+40钢尺测量全数4柱墩支承面标高±3水准仪、经纬仪全数水平度B/500,且不大于35相邻塔基及对角塔基中心线L/1500,且土7经纬仪及钢尺测量全数6出混凝土基础面长度0,+30钢尺测量全数7螺栓中心对基础轴线距离5经纬仪及钢尺测量全数8锚栓位置扭转（任意截面处）2钢尺测量全数9螺栓倾角1%钢尺测量5%且不少于3根每塔脚不少于1根注：1Bl为混凝土基础边宽（长），B为柱墩较大边宽，L为相邻（或对角）塔基中心线长度。2下桩底法兰螺孔直径比锚栓直径大IOmIn。4.2.7 锚栓未埋入混凝土中的部分应做好防锈措施。检查数量：全数。检验方法：目测、外观检查。4.3 桩基础I主控项目4.3.1 钢筋混凝土桩中的砂、石子、钢筋、水泥、粉煤灰等原材料10及外加剂的质量应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的规定。4.3.2 灌注桩孔深允许偏差值应为300mm。检查数量：全数。检验方法：用测绳量测，或量测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度。4.3.3 应根据设计要求分别进行桩基抗压承载力及抗拔承载力检验，对用作抗拔试验的桩或锚桩，要求桩身钢筋承载力大于抗拔极限承载力且桩头高出自然地面500mm,检查数量：按设计要求。检验方法：钢筋及桩头高用钢尺检查，承载力根据试验报告。4.3.4 成品桩接桩质量应满足设计要求。检查数量：抗拔桩为全数检验；抗压桩为20%检验。检验方法：按现行国家标准建筑地基基础工程施工质量验收规范GB50202的规定。4.3.5 桩身质量。检查数量：按设计要求。检验方法：按现行行业标准建筑桩基技术规范JGJ94的规定。II一般项目436桩位允许偏差值应符合现行国家标准建筑地基基础工程施工质量验收规范GB50202的有关规定。检查数量：全数。检验方法：用全站仪或经纬仪测量。4.3.7 灌注桩桩顶标高允许偏差值为+30mm、-50mm,其他类型桩基桩顶标高允许偏差值为±50mm0检查数量：灌注桩为全数检验；其他类型桩为20%检验。检验方法：用水准仪测量；灌注桩凿除预留混凝土后，桩顶应无残余的松散混凝土。11要求，并应符合表4.3.8的规定。检查数量：抗拔桩为全数检验；抗压桩抽检20%。检查方法：钢尺检查。表4.3.8桩顶预留钢筋允许偏差«项目允许偏差抗拔桩+2d,且+30预留长度抗压桩±2d,且±30间距±20注：d为钢筋直径。4.3.9 承台上部、下部钢筋应符合设计要求，并应符合表4.3.9的有关规定。检查数量：下部钢筋：全数检验；上部钢筋：抗拔桩承台全数检验；抗压桩承台抽检20%。检查方法：钢尺检查。表43.9承台上部、下部钢筋允许偏差洞项目允许偏差间距±20抗拔桩承台+2d,且+30上部钢筋搭接长度抗压桩承台±2d,且±30下部钢筋搭接长度+2d,且+30注：d为钢筋直径。表中下部钢筋搭接长度的允许偏差同时适用于绑扎搭接及焊接搭接两种情况。4.3.10 抗拔桩承台上部钢筋搭接接头应交错布置，同一连接区域接头面积百分率应不大于25%。检查数量：抗拔桩承台为全数检验；抗压桩承台为20%检验。检查方法：观察，钢尺检查。12面积百分率不应大于25%。检查数量：全数检验。检查方法：观察，钢尺检查。4.3.12承台柱墩与承台连接应符合设计要求，并应符合表4.3.12的要求。检查数量：抗拔桩承台为全数检验；抗压桩承台为20%检验。检查方法：观察，钢尺检查。表4.3.12承台柱墩与承台连接处钢筋允许偏差(ran)项R允许偏差间距±20预留长度抗拔桩承台+2d,且+30抗压桩承台±2d,且士30注：d为钢筋直径。4.3.13承台上预留柱墩钢筋搭接处，搭接接头应交错布置，抗拔柱墩同一连接区域接头面积百分率不应大于25%;抗压柱墩同一连接区域接头面积百分率不应大于50%。检查数量：抗拔柱墩为全数检验；抗压柱墩为20%检验。检查方法：观察，钢尺检查。4.4岩石锚杆基础I主控项目4.4.1 岩石锚杆、灌浆材料应符合设计要求。4.4.2 岩石锚杆的抗拔承载力应符合设计要求。应对锚杆进行抗拔承载力试验，试验要点应按照现行国家标准建筑地基基础设计规范GB50007执行，其钢筋应按锚杆抗拔试验要求进行设计。4.4.3 岩石锚杆的数量应符合设计要求。检查数量：全数。检验方法：目测计数。13检查数量：全数。检验方法：观察、检查施工技术方案和施工记录。II一般项目4.4.5岩石锚杆施工应符合设计要求，并应符合表4.4.5的要求。检查数量：全数。检验方法：钢尺测量、测量钻孔轴线与铅垂方向的夹角。表4.4.5岩石锚杆施工允许偏差(m)项目允许偏差锚杆筋体长度0+10锚杆水平方向的孔距+20成孔尺寸0+20钻孔倾斜度3%锚杆孔深度0+504.5预应力锚栓I主控项目1.1.1 1对于高耸结构混凝土工程，应在混凝土达到100%的设计强度后再对预应力锚栓施加预应力。检查数量：全数。检验方法：检验混凝土试块。1.1.2 预应力锚栓应采用直接张拉法施工。锚栓应超张拉，超张拉值应满足设计要求。张拉结束后预拉力应满足设计预拉力。预拉力允许偏差应为3%。检查数量：全数。检验方法：用液压张拉器检查。II一般项目1.1.3 锚栓组合件加工的允许偏差应符合表4.5.3的规定。14表4.5.3锚栓组合件加工允许偏差（m）项目允许偏差检验数量检验方法外径±2.0全数用钢尺检查内径±2.0全数用钢尺检查螺孔中心偏差2.0全数用钢尺检查上、下锚板螺孔直径±0.5全数用游标卡尺检查厚度+3.0-2.0全数用钢尺检查锚栓长度+5.00全数用钢尺检查锚栓螺纹长度+5.00全数用钢尺检查1.1.4 锚栓组合件安装允许偏差应符合表4.5.4的规定，且应在安装完毕一年后进行复检。表4.5.4锚栓组合件安装允许偏差（m）项目允许偏差检验数量检验方法下锚板与基础同心度5.0全数用经纬仪检查上、下锚板同心度3.0全数用经纬仪检查下锚板水平度5.0全数用水准仪检查锚栓露出上锚板长度+5.00全数用钢尺检查上锚板标高3.0全数用水准仪检查浇筑前1.5全数用水准仪检查上锚板水平度浇筑后2.0全数用水准仪检查套管长度10.0全数用钢尺检查5高耸钢结构工程5.1 一般规定5.1.1 施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。5.1.2 要求无损探伤的焊缝被其他零(部)件覆盖影响无损探伤时，应先探伤，合格后方可连接其他零(部)件。5.1.3 钢板厚度或角钢肢厚度小于16mm(Q235)、14mm(Q345)、12mm(Q390.Q420、Q460)时不宜采用冲孔。5.1.4 用热浸锌方法防腐蚀的构件的焊缝宜连续，不能形成闭合焊缝时，应考虑热浸锌工艺实现的可行性，并采取相应的工艺措施。5.1.5 对于结构形状特殊，而生产厂家无类似工程记录，或虽有类似工程记录，但数量较少，尚未形成完善的工装模具以及工艺流程的高耸钢结构或高耸钢结构的一部分，或上下塔身边数不同、塔柱型材类别改变时的转换层以及特殊节点，应在工厂进行预拼装，从空间状态检验钢结构制作的精确度。5.1.6 预拼装前应对所有构件的几何尺寸、螺孔位置和大小进行检查，并应满足本规范第5.3节要求，预拼装时螺栓的一次穿孔率应达到100%。5.1.7 为确保预拼装钢结构及其构件的强度、刚度和稳定，确保已施焊定位连接焊缝和预拼装用螺栓的强度，预拼装过程中的受力体系应进行计算，并应形成相应的预拼装技术文件。5.1.8 预拼装应根据安装设备和安装方法的可行性确定预拼装单元的体形。165.1.9 预拼装所用基础应满足强度和稳定要求，其几何尺寸的相对误差应与本规范第5.4节对埋件相关规定要求相对应。5.1.10 预拼装合格后应对结构中需要补焊的焊缝做补焊。5.1.11 大尺度高耸钢结构预拼装宜采用计算机模拟预拼装技术。5.1.12 对采用长效防腐蚀处理的高耸结构，应按本规范第5.5节进行施工验收。设计未采用长效防腐蚀方法处，可按设计要求及相应的技术标准验收。5.1.13 防腐蚀处理在工厂施工、验收完毕后，尚应保证其在运输安装过程中基本完好，对于少量损坏要用防腐效果接近的方法加以修复。5.1.14 构件运输至工地后应进行检验。对运输过程中发生变形的构件要进行校正、修复。5.1.15 高耸钢结构的安装必须确保结构的强度、稳定、不致产生永久性变形并确保施工安全。5.1.16 安装前应按照构件明细表和安装排列图（或编号图）核对进场的构件，查验质量证明书和设计变更文件，经工厂预拼装的结构在现场安装时，应根据预拼装的合格记录进行核对。5.1.17 当构件在工地进行制孔、组装和焊接时，其质量要求均应符合本规范第5.3节的有关规定。螺孔不应气割扩孔。5.1.18 未经设计同意，不应在高耸钢结构杆件上焊接悬挂物和卡具。5.1.19 对柔性杆施加预拉力应计算或实测预拉力损失，并对同层同种拉杆均匀施拉。预拉力完成后应及时用防松螺母固定。5.1.20 垂直度的测定应在风速小于2m/s、阴天或清晨阳光尚未照射到结构时进行。5.1.21 高耸钢结构安装前表面不应有污渍，安装完毕后表面应清除油渍和污渍。5.1.22 高耸钢结构安装阶段应按设计要求设置航空障碍标志，当设计无要求时，应在高于40m的高耸钢结构顶部设置航空障碍灯。5.1.23 受剪的普通螺栓与高强度螺栓承压型连接的螺栓螺纹段不应进入剪切面。5.1.24 需要利用已安装的结构吊装其他构件和设备时，应根据相关安装方案，提交强度、稳定验算结果，并征得设计单位同意。对已安装结构及其表面涂层，应采取具体措施做好保护。5.1.25 杆件施加预应力后，不得在该杆件上及与其有受力关系的构件上施焊或加热。检查数量：全数检查。检验方法：查看施工记录。5.1.26 桅杆安装必须严格按照施工组织设计要求进行。对纤绳施加预拉力应分步骤各向均衡实施。对于复杂地形上的桅杆，应编制详细的预拉力施加方案，以确保桅杆不发生较大侧移和失稳。最新标准全网首发群：1411604665.1.27 板式地锚拉杆与地锚板之间的连接必须做隐蔽工程验收记录。5.1.28 为保持悬臂桁架的侧向稳定，塔楼悬臂桁架安装的同时，应及时连接侧向支撑。塔楼悬臂桁架长度大于其根部桁架高度5倍以上时，应采取合理措施避免因桁架根部螺栓与蝶孔间隙造成端部的下沉。检查数量：全数检查。检验方法：查看安装措施文件。5.2原材料及成品进场II主控项目5.2.1 钢材的品种、规格、性能等应符合国家现行相关产品标准和设计要求。进口钢材产品的质量应符合设计的要求。检查数量：全数检查。检验方法：检查质量合格证明文件、检验报告及中文标识等。5.2.2 对属于下列情况之一的钢材，应进行抽样复检，其复检结果应符合现行国家标准钢结构工程施工质量验收规范GB50205的相关规定和设计要求。1国外进口钢材；2混批的钢材；3板厚等于或大于40mm,且设计有Z向性能要求的厚钢板；4设计有复检要求的钢材；5对质量有疑义的钢材；6结构安全等级为一级的塔柱、斜杆用材。7高度超过25Om的高耸钢结构或建设旅游设施的高耸钢结构的塔柱、斜杆用材。检查数量：对属于上述情况之一的各炉（批）号的钢材做抽样复检。同一炉（批）号超过60t时每60t取样一次。检验方法：检查复检报告。523焊接材料的品种、规格、性能等应符合国家现行产品标准和设计要求。检查数量：全数检查。检验方法：检查焊接材料的质量合格证明文件、中文标识及检验报告等。5.2.4 对结构安全等级为一级的高耸钢结构的焊接材料、桅杆纤绳拉耳的焊接材料以及对质量有疑义的焊接材料应进行抽样复检，复检结果应符合现行国家产品标准和设计要求。检查数量：全数检查。检验方法：检查复检报告。5.2.5 高耸钢结构工程连接用的高强度螺栓、普通螺栓、锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合国家现行产品标准和设计要求。非热浸锌的高强度大六角头螺栓连接副进场验收时应分别随箱提供含扭矩系数的检验报告。检查数量：对所有批次、规格检查。检验方法：检查产品的质量合格证明文件、中文标识及检验报告等。526钢绞线、钢丝绳、线夹、花篮螺栓、拉线棒受力绝缘子，其品种、规格、性能等应符合国家现行产品标准和设计要求。检查数量：对所有批次、规格进行检查。检验方法：检查产品的质量合格证明文件、检验报告及中文标识等。5.2.7 锌锭应满足现行国家标准锌锭GB“470的要求。检查数量：每批。检验方法：GB/T470o5.2.8 钢结构防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检验方法：检查产品的质量合
