热工备件采购技术规范.docx

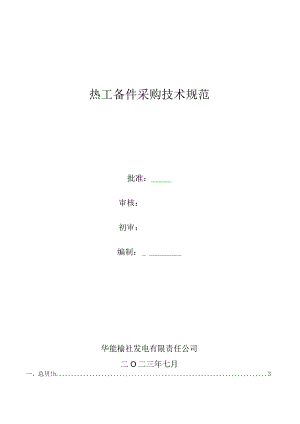

热工备件采购技术规范批准：_审核：初审：编制：华能榆社发电有限责任公司二O二三年七月一、总贝!h3二、项目概况：3三、技术要求：3四、质量标准及规范：5五、双方职责：6六、供货周期：6七、采购设备清单6热工备件技术规范一、总则:本技术规范书适用于华能榆社发电有限责任公司(以下简称：榆社电厂)热工备件采购项目。本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。对国家有关安全、消防、环保、劳动卫生等强制性标准，必须满足其要求。如投标方没有对本技术规范书提出书面异议，招标方则可认为投标方提供的技术服务完全满足本技术规范书的要求。如招标方有除本技术规范书以外的其他要求，应以书面形式提出，经双方讨论、确认后,载于本技术规范书。本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。本技术规范书经双方共同确认和签字后作为合同的技术附件，与合同正文具有同等效力。在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。二、项目概况：榆社电厂位于山西省晋中市榆社县郝北镇邓峪村，距太原东南方向120公里，距榆社县城城南10公里处，紧靠太焦铁路线，交通便利。榆社电厂热工备件采购项目包括：1、电磁阀，型号IVC-711632EE-91B80l10VAC,数量2件。2、电磁阀，型号IVO-711632EE-91B811IOVAC,数量2件。3、热电偶，型号SDTGA100K230050"1000C,数量2件。4、热电偶，型号SDTGA200K150050C00数,数量2件。5、热电偶，型号WRNK2-03(B)K12005-40500M27*2,数量8件。6、热电阻，型号WZPK2-430NPT10016005-200450°C,数量3件。7、PH电极，型号CPS11D-7BA21E+H,数量5件。三、技术要求：1.电磁阀(IVC-711632EE-91B80)1)工作压力：0-5.17Baro2)工作电压：交流110V。3）功率：不大于17VA。4）工作方式：常闭。5）环境温度-30+90。2.电磁阀（IV0-711632EE-91B81）1）工作压力：0-8.62Bar02）工作电压：交流IlOV。3）功率：不大于19.6VAO4）工作方式：常开。5）环境温度-30+90。3.热电偶（Sdtga100）D分度号：K型。2）测量范围：O-100OoCo3）测量精度：LO级。4）长度：30Ommo5）直径：5mmO6）固定方式：活动卡套式。4.热电偶（SDTGA200）1）分度号：K型。2）测量范围：O-100OoCo3）测量精度：LO级。4）长度：30OnimO5）直径：5mmO6）固定方式：活动卡套式。5.热电偶（WRNK2-03（B）1）分度号：K型。2）测量范围：-40-500。3）测量精度：LO级。4）长度：1200mm。5）直径：5mm。6）固定方式：螺纹连接M27*206.热电阻（WZPK2-430N）1）分度号：PTlOOo2）测量范围：-200-450°Co3）测量精度：1.0级。4）长度：1600mmo5）直径：5mmO6）固定方式：法兰连接DN50。7.PH电极（CPS11D-7BA21）1）电极结构：Memosens数字式。2）测量温度：0-135。3）测量范围：1-14。4）测量精度：0.5o5）长度：12Onlmo6）直径：12mm。四、质量标准及规范：1、设计制造标准火力发电厂模拟量控制系统验收测试规程，DL_T657-2006；火力发电厂热工自动化系统检修运行维护规程，DL_T774-2004；发电厂热工仪表及控制系统技术监督导则，DL_T/1056-2007；火力发电厂锅炉炉膛安全监控系统技术规程，DL_T1091-2008；电力建设施工技术规范-热工仪表及控制装置，DL/5190.4-2012；电力建设施工质量验收及评价规程-热工仪表及控制装置，DL_T5210.4-2009；火电厂热工检测仪表及执行装置运行维护与试验技术规程，Q/HPIT-002-2016；工业产品售后服务总则，GB/T16784；商品经营服务质量管理规范，GB/T16868；2、性能、质量保证2.1 供货方应保证其提供的货物是全新的、未使用过的，采用的是优质材料和先进工艺,并在各方面符合合同规定的质量、规格和性能。供货方应保证其提供的货物经过正确安装、正常操作和保养，在其寿命期内运行良好，供货方应承诺设备的寿命不少于10年。在质保期内，由于供货方设计、材料或工艺的原因所造成的缺陷或故障，在合理的期限内供货方应免费负责修理或更换有缺陷的零部件或整机。2.2 在质量保证期内，由于供货方设备的质量问题而造成停运，供货方应负责尽快更换有缺陷或损坏的部件，并赔偿相应损失；同时，设备的质保期将延长，延长时间为设备重新投运后12个月。2.3 交货时间如有延误，供货方应及时将延误交货的原因、后果及采取的补救措施等向购货方说明，而且要得到购货方的同意。2.4 在交货后订货方负责组织验收，验收按照技术规范要求进行，若不能满足订货方要求的，供货方必须重新按照订货方技术规范要求供货。2.5 .5供货方负责对购货方的人员进行现场专业培训，培训内容包括各项功能的操作使用、故障判断方法、注意事项、保养维护等。（现场可行的实操培训应在交货后一个月内进行；若交货后一个月内现场条件不满足各项功能的实操培训，应在满足条件时购货方通知供货方派专业人员到现场对购货方相应人员进行未完成项的实操培训）。五、双方职责：1 .招标方职责：1.1 招标方负责对采购设备进行技术和质量验收。2 .投标方职责：2.1 投标方负责采购设备的质量保证。2.2 投标方负责采购设备往返运输及过程中的安全。2.3 3投标方负责采购设备质保期1年。六、供货周期：从合同签定之日起20天内供货到指定地点。七、采购设备清单序号名称规格及型号数量备注1.电磁阀IVC-711632EE-91B8O11OVAC2件2.电磁阀IV0-711632EE-91B8111OVAC2件3.热电偶SDTGA100K230050"1000oC2件4.热电偶SDTGA200K150050"1000oC2件5.热电偶WRNK2-03(B)K12005-40"5000CM27*28件6.热电阻WZPK2-430NPT100l6005-200"4503件7.PH电极CPS11D-7BA21E+H5件
