湖南省森林防灭火信息管理平台操作手册第一版.docx

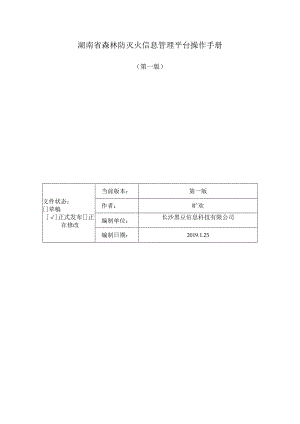

湖南省森林防灭火信息管理平台操作手册（第一版）文件状态：草稿正式发布正在修改当前版本：第一版作者：旷欢编制单位：长沙黑豆信息科技有限公司编制日期：2019.1.25修订记录:版本号修订人修订日期修订描述目录21,登录22,界面介绍3二、基础功能介绍31、搜索功能32、图标含义43、总览44 .地图测距侧面55 .地图选择位置6三、所有功能61、全局管理72、火情管理123、任务管理204、森林消防资源分布235、火灾辅助决策246、灾害评估277、历史视频数据298、护林员管理319、典型案例3510、用户管理3611、APP下载3712 .森林火险及气象预报3813 .网上办公3914 .个人信息修改43温馨提示：因本文档内容较多，用WPS杳看时，利用查找关键词的功能，操作步骤如下:1.首先，我们看到【开始】工具栏下有【查找替换】的功能，如下图所示:开始2.单击下拉箭头，选择【查找】查找替换ESc 替换(R)E÷l 定位(G),Ctrl+G3 .弹出对话框，在查找输入框内输入自己想要查找的内容，这里我们输入“火情”，也可以设置查找范围，在下拉菜单里选择“主文档”，如下图所示：(S查找如曼查找替换(P)定位G)查找内容3)：选项：I区分仝/半一高级搜索(M):格式(O)特殊格式(E)突出显示查找内容(R)在以下范困中查找(I)当前所选内容(三)I找上一处(B)查找下一处(F)关闭主文档(M)4 .然后点击“查找下一处”，发现文档中有37个“火情”，这样就可以在WPS文档里查找出自己需要的关键字了。Qj查找如替换查找(D)替换(P) 定位(G)查找内容3)：三1选项:区分全/半角WPS文字找到37个与此条件相匹配的项高级搜索(M)W格式(0)特殊格式(E)突出显示查找内容(R) 在以下范圉中查找(D 查找上一处(B)I查找下一处(F)I关闭一、基本介绍1,登录本系统的网址为：88/HNLY17(可直接复制此网址在网址栏)即可显示登录页面，输入注册手机号,初始密码为123456,验证码为4位数字，点击登录，即可登录系统。&湖南森林防火网2,界面介绍登录平台后将显示如下界面。1、各功能一级菜单及二级菜单；2、今日统计数据，可查看详情及统计；3、统计图，点击统计图右上角下载图标可下载统计图；4、新闻中心，可查看新闻；5、通知图标，火险及天气查看，公文、邮件、新闻及内部通讯录的网上办公，自身用户级别的查看，退出系统。二、基础功能介绍1、搜索功能平台各功能具有搜索功能。在界面左上角选择、输入相关条件即可查询需要的数据。2、图标含义:刚发生的火情:正在处理的火情:已结束火情:消防员:护林员%:正在直播的消防员:任务:偷猎野生生物森林火灾5»:破坏森林资源:林业有害生物:其他事件:防火隔离带"工：防火办公室:防火物资储备库三:消防队瞭望塔3、总览通过滑动鼠标滚轮和移动地图可了解整体情况，点击图标可查看具体详情。有些地图左上角可点击切换列表模式将数据已列表展现。4 .地图测距侧面可通过点击地图右下角的“点距离测量”或“面距离测量”按钮，在地图上进行实际距离,及面积的测量；鼠标左键开始测量，鼠标右键结束测量。=5E*S5 .地图选择位置常用于在地图上选择火情或任务等的具体位置，先点击进入地图按钮，再选择坐标点位置的方式（点，线，面），在地图上用鼠标左键点选位置，鼠标右键结束选择。也可直接输入位地址或坐标。图片选中地图X三、所有功能1、全局管理1.1 实时火情：可查看区域内已经上报和正在跟踪的火情分布点；在地图上点击对应的火情图标查看火情概况，点击详情可看到该条火情的详细情况。3火情SS束火灾号766火灾发生时间.2019-01-2110:00:21二区域长沙市上报人名罗宣上披人电话13100000000113.037991,28.182171;禅美地表火过火®1枳画1.2 终端在线情况:可在地图上查看实时在线的终端人员的基本信息，包括：消防员，护林员，无人机;如对方正在直播，点击对应的图标，即可查看实时直播情况，点击电脑图标即可查看；在地图上点击相应的图标，再点击发送消息按钮，即可给对方发送文字，图片及语音消息。r=也w÷0 X用尸苔：欢Wl: 180734490211i三:113.037925,28.181031描述：我正在巡逻，有事可以CaIl我回回取消1.3 卫星监测热点：可在地图上查看卫星监测到的热点情况，其中包括未确认的热点，正在确认的热点，已经确认的热点。可通过未确认的热点发布地面巡护任务，让附近的人去查看是否发生火情。热点信息×(i三:112.453539,28.224876：区域：长沙市宁乡县录入时间：2018-12-1919:20:02电话：17557280734状态：未确认描述：此处为卫星监测晶媲火点，是否派人前往确发布任务图片上传任务区域任务名称发布人任务截止时间*任务类型班磋地图C三*112.453539,28.2248指派对象*筛选:点击地图左上角的“导入热点数据”按钮即可选择手动导入热点数据或者导入热点文件导入热点数据“手动录入导入文件导入热点数据V手动录入导入文件导入卫星监球点文件导入文件个J>此电脑>直面>项目文件VO拽素.项目文件-P新建文件交Q WPS云文档看圄王PSD图片文件 14.8 MB些此电E3 3D对象倒顿亘图片 画的下戴J音乐莫面J Windows (C:) 一本地磁盘(D:)统.docxDoCX 姐设胃LXmindM XMind WorkbookM 68.8 KB项目哲理xmind m XMind Workbook W 109 KB文彳铭(N):若闻S块xmind XMind Workbook16.9 KB卫星热点导入格式为:xlS表格星林火监测情况报告单接收卫星：NOAA-19接受时间：2018年11月6日16:16监测对象：*脑报表文1牛名：1001161843C.TXT编号林火巾心位置像素数有烟否否续火件是连林事火在类林所地火在局林所县备注经度纬度HN-I111.06462727.449614无非连续林地望城县HN-2102°42'28"26°99'58”2无非连续林地耒阳市1.4 突发事件：请参照1.1可在地图上查看由护林员上报的突发情况，其中包括以下几种突发事件：森林火灾，破坏森林资源，偷猎野生生物，林业有害生物，其他情况等。在地图上点击对应的事件，可看到该条事件的详细情况。1.5 轨迹回放:在地图上可查看移动终端用户人员记录的动态轨迹，以及轨迹的开始与结束的时间位置等信息。用户名：周超手机：13787073636开始时间：2019-01-1808:12:28出发旗：112,980263671875,28.1400244140625出发区域：长沙市天心区竹塘西路1.6 地面监控点：在地图上可查看地面设置的监控摄像头所拍摄的画面，及监控点相关的基本信息。请参照1.1<s*点击地图左上角的新增按钮，填写了监控点的相关信息后点击保存即可在地图上看到该监控点L7无人机上报数据：请参照1.1在地图上可查看由无人机APP上传的数据，点击详情即可查看详细数据。2、火情管理2.1 火情信息:列表上的火情分为森个状态：已上报，已跟踪，已结束；可点击列表上的详情按钮,查看相应火情的详细情况。在已上报与己跟踪状态下可在列表上点击详情后，在详情界面点击编辑，修改火情信息；火情结束后不可修改。在己上报与已跟踪状态下可在列表点击删除按钮，对相应数据进行删除操作。可点击列表左上角的火情上报按钮，填写火情信息，点击上报，系统将会提示是否上报成功。区域大城市地圉位置大等级一股种类地表火过火面积（亩）火灾原因人为因素现场环境圉片上传正射图上传正射图描述聊肖在己上报状态下可填写火情跟踪信息,/填写完后火情的状态将变成已跟踪。X三区彳艘火灾笈野掴±三UfttJ6VJTHzWTBX初供012321游8督超ImTO7X14'1卡HZ766*2«Tm20IdOl1150>，nH100ooooooHZ748TUM；20101-161700Rfi1178707M36“M1HZ747TWA20IdOM61ZS8Q6量01378707¼*«M>HZ746TWIA2OW*OM6175S30七B1B78W内WHZ743X¾W-JL-i5iTB火20-6IIMcH一1M73370B11工WHZ739IwlEB5TB火201901.1616疝30*飞1M73J70llW”HZ737*TB大20W01l07jO(Ml1578WM3»火情上报详情4"E即一第em朋联谡出当前位:火情信患IlMaiM指搂组成后：第职务消防员队伍名称消防队出人数图片上传在已跟踪状态下可填写火情结束信息，填写完后火情的状态将变成已结束，已结束的火情不可修改与删除。操作方式同火情跟踪。2.2 火情查询：输入条件，可查询火情，点击地图上的图标来对火情详情进行查看。2.3 数据统计：选择需要统计的类型，区域，及时间，点击查询即可更新统计图数据统计¼返回首页/P三款林火度及气会:刃WttIMUBR相沙市X林洲质X时间2018-10至2019-01在选择的统计时间较长的情况下，可操作统计图下方的方块，来查看中间月份的详细情况；可将鼠标悬停至某个月份，查看该月份的详细情况长沙市,株洲市201眸1。月至2019年01月火情上报数对比图-Otwe -OtWIrt 耳生 . 0 曲长沙市20190W点击统计图左上方的按钮，即可切换为数据视图，点击关闭即可还原为折线图。O长沙IS-O-三ffi!Bv/C也=/点击折线图或柱状图按钮,数据视图长沙市株洲市2018-10002018-11002018-12002019-0162_J可切换成折线图或柱状图-O-长沙市-O株洲市目生长沙市,株洲市2018年10月至2019年01月火情上报数对比图MKUiIISiWiNmSVgO点击还原按钮，将统计图还原成上一步骤O-长沙市。株洲市点击保存按钮，即可将统计图保存为图片长沙市,株洲市自生mO侬长沙市,株洲市20.Png人2.4 火情分布图:左图为本月的火灾发生程度，右图为上月火灾发生程度；红色代表重度，绿色代表中度，蓝色代表轻度；颜色越深即火灾发生越多。点击确认关联按钮，将本月和上月的地图关联起来，滚动鼠标滚轮，可同时缩放地图，左键滑动地图，可同时滑动，在关联的状态下，点击关联中的按钮，即可取消关联。3、任务管理3.1地面巡护任务:点击地图上的图标,查看任务概况，点击详情按钮即可查看任务的详细信息。操作请参照1.1点击发布任务按钮，填写任务的基本信息，点击发布按钮即可。在已发布的状态下,可点击详情按钮，再点击接收/拒绝按钮即可，如拒绝需填写拒绝理由。（需在指派对象是自己的情况下）执行中拒绝理由:取;肖如把任务完成了，需要在执行中的状态下点击详情，去反馈任务的完成情况，反馈成功即算成功完成任务。（需在任务接收人是自己的情况下）状态 操作已完成己发布任务类型：有林火灾调百W三<ii三:113.035620,28.1822指派对Sl：何悦市营:155000000发在时间：2019-01-1522:45:状态：执行中反慑内容：反愦任务林火O草原火O计划烧除O农用完成内容火。熔山。灌木火O工矿用火OM他O境外火O未找到Q核查中任务图片取消在任务指派人是自己的情况下，如发现任务信息有误，可选择拒绝接收。接受鹿绝您将接受;拒绝此任务，是否确认3.2数据统计，请参照2.3数据统计4、森林消防资源分布4.1分布示意图:可查看区域内森林消防资源（防火办公室，防物资储备库，瞭望塔，消防队伍，防火隔离带）的分布点；查看方式请参照1.1点击地图左上角的新增按钮，填写相应的基本信息，点击保存即可。数据统计：在物资储备库，瞭望塔，消防队伍模块下，可点击左上角的数据统计按钮，查看湖南省的统计信息。电资g*（个）湖南省物费储备统计数提奖售（伊）5、火灾辅助决策5.1 火灾现场分时图:火灾现场分时图是由无人机拍摄的火灾现场三维立体图；可以点击地图上的图标，查看三维立体地图。5.2 扑火指挥：点击列表上方的绘制排布缩略图按钮，进入绘制界面，点击工具箱，可选择工具放置在地图上，在绘制过程中如有误操作可点击工具箱里面的清空按钮，将地图上的内容清空；绘制完成后点击我要发布按钮，在地图上绘制的内容将生成图片自动展示在发布界面，再填写指挥信息即可点击发布按钮。:在已生成的排布缩略图可通过详情按钮再次进行绘制；不限制次数；再次绘制流程同上详情涂6、灾害评估此模块是对己发生火灾进行评估，在未评估的列表里点击去评估按钮，填写火灾的基本信息，系统可通过已设定好的计算公式，自动计算出损失的数量，点击保存完成评估操作。操作洋情三评估1火情上报2火情追踪3火情结束林木损失计算*数种春樟损失程度未烧伤，损失材枳（m3）添加更多树种“充心洪丽琳相叫厉元）：P1麻木投失价值=数种价料损失程度演失材积生态损失计算*树木种类针叶林过火面枳（亩）（计其*本充心洪谢姓历元）：P2任态描失价值=冽木效益总和*Q火面积救灾费用投入*救灾投入时同（h）价格（元）合计阮）HOCi7、历史视频数据点击上传视频按钮，填写视频的基本信息，在选择需要上传的视频即可。:点击视频中央的播放按钮，即可开始播放视频；点击全屏即可全屏播放视频名称：无人机实时测点测面视融述：上传者：李盛删除上传时间：2019-01-1300:03:35湖南省株洲市醴陵市视频名称：无人机实时测点测面视频描述：上传者：李盛删除上传时间：2019-01-1300:03:35湖南省株洲市醴陵市|：点击更多按钮，选择下载视频，即可将视频下载到电脑里。视频名称：无人机实时测点测面视频描述：上传者：李盛删除上传时间：2019-01-300:03:35湖南省株洲市醴陵市0_1547309005.mp4三=F或5.3538MBT还写8、护林员管理8.1 护林员基本资料:点击详情即可查看护林员的基本资料，再点击编辑，即可修改基本资料.画区图 113.011035,25.784用户名*何勇超手机* 18975538022管辖区域*湖南省郴州市北湖区市职务*护林员类型*后台用户护林员消防员无人机载人机角色一般用户注册时间 2019-01-21 17:05:13因本系统不支持删除用户操作，所以可对已离职的员工进行关闭启用操作，关闭后该用户不可登录本系统；（解释：是代表可以登录；否代表不可登录）是否启用。是否功能用于用户在忘记自身登录密码的情况下，可联系管理员将登录密码重置成123456重置专码重置击码8.2 人员在线定位:I可查看登录护林员app终端用户位置；操作请参考L2终端在线情况。点击地图上的切换成列表模式按钮，即可查看湖南省护林员在线情况的统计数据ift* 。T-550%0%ss8.3 历史轨迹:在地图上可查看移动终端（护林员APP）记录的动态轨迹，以及轨迹的开始与结束的时间位置等信息。操作请参照L5轨迹回放8.4 上报数据:在地图上可查看护林员上报的数据，点击图标可查看单个事件的详情，操作请参照可上报护林员发现森林突发情况，点击地图左上角的上报按钮，填写事件的基本信息,点击上报即可地图位置*事件类型*森林火灾图片可统计护林员上报数据的情况，操作请参照2.3数据统计。8.5 护林员任务完成统计:可统计指定护林员任务完成情况；操作请参照2.3数据统计8.6 绩效数据导出:可查看护林员的巡护，任务完成情况，出勤率等信息。点击查看详情可查看每日大打卡时间及地点。可将护林员绩效己表格的形式进行导出;()tableExport(4),xls8.7 请假明细:可查看护林员请假情况，包括待批准，已批准，已拒绝的请假申请，点击详情，即可查看请假的详细情况。请«?人阳采修曾通区域湖南一底市新化县湖操作WeBW 2019-01-25 OftO(M)O 2019-01-28 00X):00市批时间市枇人请假说典CCC可选择需要审批的请假申请，点击键批准，选择通过或拒绝，拒绝需填写拒绝理由。请假人阳荣煌若逋已经提交请假申请，是否批准?拒绝9、典型案例查看：可查看典型的森林火灾案例总结经验的文章；点击缩略图片，即可查看详细内容;2015年1月2015年圆席御B目月岩”场-1.5-«.时同：2018-10-25位置：湖南M永州必道艮2015年1月2015年湖南省道县月岩林场“15"较大森林火灾E：?«201S*1SB.曾县新主IMrlW奚口山蟠发生山火.的埃至月UiM瓦过火阳R1061E受Mfl晒27亩.过文却:BWfi.IS点40分,月士闷防火力理闪W.ttB?山火传耐风月钿长&L伺.g示：L*1班？费华.再业M和功大办人员将火Kl品了IWIsL良立印图A配密指因沙欣；2.安祥网化钞电全优AMI员立即先上的就,电股扑Iw戊,并要求房防火分处飒急大队纪极分埴立即HF金16.啦0分.雷竽、莺火林反寺到E*"fn.左瞅Ite于W忖后关西卜山gam上.萼及华泰长当U决定：在甯北中至朝TW立文阕S博郡.跖骞在山MKU扑火Mt5、队伍西达后*扑火.由于火场碗鬟余.IL三*K.夕三.学东师横生.«X»,火线又过长，T大火皿卜天.到一天晚上SAS制，回卜灿品仍H守火.凌*0笫18分,火嗨磷增W.大火玄月春相运防火FM株帝.管是重灯片鼻，扑火足灰SWiM.iwme.用校打火.在场则包晔归队a的期努力下,于4B1点升分再大火扑无*9HyM&a格林火交.a7ssron.县H林防火指琼郃晒的恚叟生上展氏、火插禽都11俄氏。指示,1尸心审M娘.斌触MH?.36火资任.严电9发生.及叼扑灭双弃尸!舌«.2费切HB玄”Jt任.严唱mNf文丸feia.3#Ws机斗皿的九Lit.超重物I实各0由卜力曼.加殖宣力俄.众皿鲂力5臼0段*eMHA.f再次及Mg三.县百株公安W.县防火办立即爆出了工柞电丽往烟.础*林火灾被充分三*a蛉注塔爵的火工访在的一取出反：一、图»认也不题Q.对am日JiF港砌火影格SM是1改.对怪好全31两会现3砌火工*Wft”识不足；二,传Im不时林区*众u砌文尊识行械时.应卓辩庭力和,未能充分的4清山上磁.风向.1a±I点击发布按钮，填写案例信息，再点击发布即可。发布8K<2H*文注除JS文殳内容.BIU10、用户管理此模块下，可对后台用户（本系统用户）、护林员用户（护林员APP）、无人机用户（无人机APP）、消防员用户（消防员APP）及载人机用户（载人机APP）进行账号管理。如查看详细资料，是否启用，重置密码。操作请参照8.1护林员基本资料点击各模块的新增按钮，填写用户的基本信息，再点击保存即可；打星号的为必填：护林员用户需在地图上划分管辖区域，无人机用户需填写无人机基本信息。通过各APP注册的用户，需要在本系统进行审核，可选择需要审核的用户，点击一键审核即可，如拒绝需填写拒绝理由。已经提交护林员用户注册亩核，是否通过?拒绝11、APP下载下载：本模块有护林员、消防员及无人机app最新的下载二维码，通过安卓手机浏览器或微信扫描二维码根据提示下载即可。APP下药护林员APP消防员APP无人机APP护林员APP版本号：1.2019.01.02.01更新曰期：2019-01-0212.森林火险及气象预报点击上方的森林火险及气象预报按钮，即可进入该模块，点击上方的气象类型，可切换不同气象类型。三森林火险及气象预报震 M文9Mh Rl W««n国.区BJrtQ衣业气象 水文艇残值预报411X>JEWB<mW2三5三胃,林ft三W三®中央气象台、WWW首页天气实况特市两8天气SHe台风海洋0rUMOi:Ma>>洋细AA«5网KMS期一期二星明三刖石最新天气实况：心”电城市：长抄区号：0731三M:410000B33B三:07：19|18:01明日日B日落：07:1S|18:02MXS：8C01月25日白天S124C陛雨3、典即五&晚<6C彩云01 月 26B自美聋三丽长沙三日天气!MM2019 01 25 1Z00RW)庠细AAWiM:9,TlM13.网上办公进入本模块：点击右上方的网上办公按钮，进入对应模块即可。IIQ网上办公k话公文管理邮件管理新闻管理W部通讯录13.1公文管理公分列表分为已接公文和已发公文；点击操作栏的详情按钮可查看公文的详细信息;点击列表上方的撰写公文按钮，填写公文的基本信息，点击保存即可；注意：1.可下载模板查看上传附件的标准格式；2.公文级别代表要将此公文发送给哪些区域的人查看，可多选，选择完一个点击筛选按钮即可接着选择下一个。在已发公文的列表里，发给如是发给自己区域的公文，可选择签收公文。签收后状态变为已接公文。13.2邮件管理可切换不同状态的邮件，查看邮件的详细内容或回复对方。收件夹已发送草稿夹已删除ee«：3*点击写信按钮，输入需要发送的内容及收件人信息，可选择存到草稿箱或直接发送。*收件人:后告用户 I城市 I湖南省王谨湘潭管理-15500000010杨陆军-13973386144添加附件:格式为：zip、doc、xls.ppt.pdfrarBIUSTl'A6T兰三三%区-黑1DC</>发件人：欢18073449021存草稿13.3新闻管理可查看已发布，待审核，已审核，艺博会的新闻，点击列表操作栏的详情按钮，即可查看新闻的详细内容点击发布新闻按钮，填写新闻的基本信息，点击发布即可。发布新网微缩图：*新闻内容：BIUSTkA，6q/，兰宣三%区窘，nCS请输入内容B在待审核列表可选择需要审核的新闻，再点击-键审核，选择是否通过审核，如通过，新闻状态将变为已发布，如拒绝需填写拒绝理由，状态为已拒绝13.4内部通讯录可查看本系统的人员在线统计情况以及用户的基本信息内部通讯录4i三299eut72.34%±fiEt±8»用户包轲Em区FG用户啜别传图即15500000010AW.4rrmS0e1273144先”B三!5Z又扃台用。m三flQ0:WgHk皿FrattaE4又星缶用*m三flB0W515MM1563B三祕文=匕用mBMB01MC64U040MA三fcfl*m0137S7O76677询JBWS西WaBJn51S0746678ft6Im融市彻同祝员三三M)©18M275777三w*remWWffIaeItSiI1W735W355n4HIW员解科Q©137SWJ4M。“安而M*aIeWffi©W757W17swewr-mWQ员三*RPQ©15OW74M95天NM法三awS©1W0TJM0WMS心£说EamKaG可点击列表操作栏的邮件按钮给对方发送邮件，详细操作请参照13.2邮件管理可点击列表操作栏的聊天按钮给对方发送消息，详细操作请参照1.2终端在线情况14.个人信息修改点击上方的区域+姓名，点击编辑资料，可修改头像和密码口网上办公,湖南省-管理员：欢“退出Wl:18073449021角色：管理员区域：湖南省级SJ:省职务：测试15退出系统
