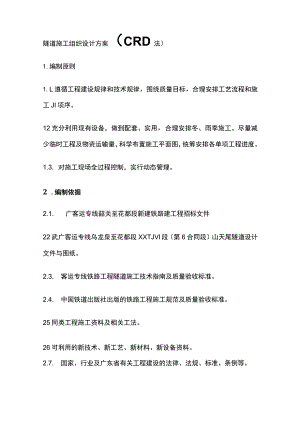

    隧道施工组织设计方案(CRD法)(全).docx

    隧道施工组织设计方案(CRD法)1.编制原则1.L遵循工程建设规律和技术规律,围绕质量目标,合理安排工艺流程和施工JI项序。12充分利用现有设备,做到配套、实用,合理安排冬、雨季施工。尽量减少临时工程及物资运输量,科学布置施工平面图,统筹安排各单项工程进度。1.3. 对施工现场全过程控制,实行动态管理。2 .编制依据2.1. 广客运专线韶关至花都段新建铁路建工程招标文件22武广客运专线乌龙泉至花都段XXTJVl段(第6合同段)山天尾隧道设计文件与图纸。2.3. 客运专线铁路工程隧道施工技术指南及质量验收标准。2.4. 中国铁道出版社出版的铁路工程施工规范及质量验收标准。25同类工程施工资料及相关工法。26可利用的新技术、新工艺、新材料、新设备资料。2.7. 国家、行业及广东省有关工程建设的法律、法规、标准、条例等。3 .工程概况及主要工程数量3.1. 工程概况山天尾隧道(3851m)为双线铁路隧道,位于清远市英德连江口与黎溪交界段北江水库回水区内小山丘,属浅丘河谷地貌,隧道线路跨越连江口及飞来峡附近的北江峡谷地貌,地势陡峻,V型谷发育,地面横坡一般大于30。,植被茂盛,大部分地区为封山育林区,水土保持较好。地形起伏较大,相对高差80-100m,三面环水。地表全被土层所覆盖,植被发育,局部开垦为果园,坐船才能到达,交通不便。山天尾隧道工程的地质条件较为复杂,主要分布第四系冲积、冲洪积、坡洪积、坡残积松散堆积层;下伏基岩主要为侏罗系、白垩系砂砾岩、砂岩、泥岩、页岩夹炭质页岩、砂质页岩及煤层,石炭系灰岩、砂页岩、局部含煤铁,泥盆系砂页岩、灰岩,岩层单斜构造,倾角较缓岩性为变质砂岩夹板岩、片岩,其中山天尾断层与线路于DIK2070+893附近斜交,交角55。,隧道呈北西南东方向展布,倾向北东,断层上下盘岩性均为变质砂岩夹板岩、片岩,断层附近岩体较破碎,倾角变化较大,在20。40。之间。地下水较发育,预测隧道最大涌水量为17200m3d,地下水对硅具有中等溶出型侵蚀,环境作用等级为Hl级。洞身有三处浅埋。隧道进口里程为DIK2069+516,出口里程为DK2073+367,全长3851m,其中在线路DIK2071+170线路左侧设置一斜井斜井中线与线路平面交角55。长210m,井身倾斜14o1938其中11I级1300m,IV级770m,V级1738mo洞门形式进出口均为斜切式洞门。32.主要工程数量山天尾隧道主要工程数量见表3-1。4 .施工总体安排4.1. .施工组织机构及施工队伍分布4.1.1 .施工组织机构图及管理职责第六项目部组织成立山天尾隧道施工组织机构,由项目部配合,负责山天尾隧道的施工生产,直接对山天尾隧道施工全面负责。4.1.2 机构设置项目部设项目经理、书记、总工、经理助理、副总工2人,技术科9人,测量队6人、试验室7人、安全质量科1人,计划科2人(兼调度)、财务科2人、物资(设备)科1人、办公室1人、司机3人、炊事员2人,共有人员40人。表主要工程数量表工程名称单位数量备注山洞身开挖m3582066天尾喷混凝土m352916隧道WTD25中空注浆锚杆m28666322砂浆锚杆m268157超前小导管m/根141930/3154042×5mm钢管118型钢支撑kg6249644/4380116型钢支撑kg/ffi111452/138C35耐腐蚀碎衬砌m355602C30耐腐蚀碎衬砌m325000C30无碓轨道基础垫层m39913支护、衬砌、排水钢筋kg9242351C25#仰拱填充碎m329932图4-1项目部施工组织机构图项目部施工组织机构图项目经理项目书记总工程师经理助理项目副工程师安质环保部心试验室工程技术部测量队量队财务部综合办公室计划合同部物资设备部试验室调度室隧道施工一队隧道施工二队隧道施工三队表41管理职责表管理职责序岗位号部门一 项目经理部二 项目总经理(韩文军经理)代表中铁十二局集团有限公司第六项目部对本工程实施组织、指挥、协调、监控与内外计价结算,处理一切与本工程相关的事务,对建设单位全面负责。执行在有关本工程的实施、完成与缺陷修复等方面的有关的事务。确定项目管理目标与方针,主持编审项目总体施工组织设计和制定总体质量规划。对本工程安全、质量、工期、环境保护、水土保持、劳动卫生等工作全面负责。认真贯彻落实中央提出的有关科学发展观和铁路跨越式发展的总体要求,以人为本、协调发展,做好本工程的建设。三 总工 程师 (常 帅斌)四 项目 副总 工程 师(侯森泉张志令田云飞)五 中心 试验 室 (雷对本工程质量、施工技术、计量测试等负直接技术责任,带领并指导所有技术人员开展扎实有效的技术管理工作;提出并贯彻改进工程质量的技术措施。负责组织图纸会审,组织重大技术方案的审查,组织对施工组织设计的审查及批准,负责质量计划的编制,检测标准方案的制定。负责新技术、新工艺、新设备、新材料及先进科技成果的推广和应用。具体负责组织对本工程项目施工方案、施工组织设计及质量计划进行编制及批准后的实施。对施工中可能出现的质量通病及其纠正、预防措施进行审核。组织科研攻关项目,解决工程施工中的关键施工技术和重大技术难题。负责本工程项目的验工计价。对本工程的环境保护、劳动保护和安全生产的技术工作负责,结合本工程的作业环境和施工特点,科学周密地制定并下达安全生产的技术方案、劳动保护措施和环境保护的具体措施,并认真贯彻落实。负责组织项目信息系统和视频网络监控系统建设方案的制定和实施。负责全标段材料供应计划的审核。协助项目总工程师抓好工程质量、施工技术、计量测试、信息系统、材料供应、要素调配等项工作。对项目总工程师负责,使项目生产组织、管理和生产以及安全活动符合施工方案的实施要求;协调各作业队伍之间的进度矛盾及现场作业面冲突,使各作业队之间的现场施工有序合理地进行。具体主抓项目的进度组织管理,从施工安全、计划进度、实际进度和进度调整等多方面进行控制,确保项目如期完工。中心试验室负责本项目的检验、试验、交验,按检验评定标准对施工过程实施监督并对检验结果负责。指导工地试验室做好现场各种原材料试件和混凝土试件的样品采集。审批各种混和料的施工配合比等试验数据。负责现场各贻敏)六 工程 技术 管理 部 (朱海斌)七 安全 质量 环保 部 (田种原材料试件和混凝土试件的测试、检验及质量记录。根据现场试验资料,提出各种混和料的施工配合比等试验数据,并在施工过程中提出修正意见报批准执行。按照技术管理中心的部署,组织落实路基、桥梁沉降观测和数据处理。配合设计院、监理工程师和工程技术部门落实桥梁荷载试验的具体工作。配合各科研项目完成试验工作,作好资料整理及分析。解决施工中的关键、难点项目,为工程的顺利进展提供技术保障。下设路基、桥梁、隧道和轨道技术室,针对本标段内的工程项目进行攻关,对重点项目进行研究、试验,制订稳妥的施工方案,提供技术支持,确保工程建设的顺利进行。负责本工程的施工技术工作;编制实施性施工组织设计和施工方案;对测量控制室进行指导并检查工作。负责对设计图纸进行核对、技术交底、过程监控,解决施工技术疑难问题;负责编制竣工资料和进行技术总结,组织实施工程竣工后保修和后期服务;组织推广应用“四新技术,开发新成果。按照合同规定,与业主协作配合,协调各工区做好与其他各承包单位、前后专业工序之间的联系与配合。负责建立和使用项目信息化管理系统,建立对人员、设备、物资、进度、质量评价、设计图纸、合同、成本、验工、办公管理等几个子系统。对每一个部位采用厂家什么批次材料、检验人员、施工人员等多信息进行管理,实现可追溯性。对每个项目计划进度、实际进度、资源配置实行网络化管理;对各类技术资料、往来信息实现档案化管理。做到实时、实地、实况监控,实现远程办公,基本信息直接通过网络传输给建设、监理等单位及有关人员。根据施工进度要求和实际进度状况制定物资供应计划。依据安全目标制定本标段的安全管理规划,负责安全综合管理,编制和呈报安全计划、安全技术方案等具体的安全措施,并认真贯彻落实。组织定期安全检查和安全抽查,发现事故隐患,及时监督整改。负责安全检查督促,对危险源提出预防措施,制定救险预案。定期组织对所有参建员工进行安全教育。依据云飞)八 计划 合同 部 (王 希明)九 设备物资 部 (肖占中)十 财务质量方针和质量目标,制定质量管理规划,负责质量综合管理,行使质量监察职能。按照质量检验评定标准,对本项目全部工程质量进行检查指导;负责全面质量管理,指导工程项目的QC小组活动,对试验技术工作进行指导。负责本工程环境保护和水土保持及征地拆迁工作。建立健全环境保护责任体系。依据国家、广东省及当地环保部门的有关规定,针对本工程环境特点,制定具体详细的环保、水保规划与措施,并督促各工区抓好贯彻落实,确保施工不对当地环境造成任何损害。完成本工程的征地拆迁、临时用地,并配合业主完成永久征地拆迁工作,确保本工程的顺利进行和如期完成。负责本标段施工过程中的文物保护工作。负责联合体内部的各成员单位之间的合作事宜及合同的谈判管理,依照合同法负责与各施工队进行劳务合同、内部承包合同的制定、签定和管理。负责本工程进度目标的分析和论证、编制进度计划、定期跟踪进度计划的执行情况、采取纠偏措施,并根据施工进度计划和工期要求,适时提出计划修正意见报项目经理批准执行。负责验工计价工作,指导各工区开展责任成本核算工作。负责按时向业主报送有关报表和资料。对本工程各工序进行定额测定及分析,适时算出各工序定额并分析各项目定额单价。根据工程特点及工程量完成设备物资采购和管理,并制定本标段的设备物资管理办法。联系厂家完成大型机械设备的操作与维修保养培训工作,检查指导和考核各工区的物资采购和管理工作。负责本工程全部施工设备的管理工作,制定施工机械、设备管理制度。根据业主的物资供应方案,积极配合做好统一采购、集中配送的物资采购工作,按时上报主要物资申请计划,按招标结果和配送中心的分配数量与中标厂商签订供货合同,在现场进行物资的验收、现场物资信息的反馈。确保施工生产需要。负责本工程项目的财务管理、承包合同、成本控制、成本核算部(孙兵仿)十 综合一 办公室(贺 林根)十 测量二 队(侯 世武)工作。参与合同评审,组织开展成本预算、计划、核算、分析、控制、考核工作。按照财务法负责本工程资金管理,确保项目建设资金专款专用。负责处理项目经理部一切日常工作,负责党政、文秘、接待及对外关系协调等工作。下设治安室配合当地公安部门做好本工程的安全保卫工作;卫生所负责工地的消毒、员工医疗、事故救治及流行病的预防。测量控制室负责控制测量、放线定位测量和对工程进行复核、检查及其它抽查性测量工作。负责测量桩檄的交接;根据建设单位和设计部门给定的控制点,布置施工阶段的测量控制网;负责实施竣工测量,并按规定做好相关的测量记录;参与验工计价。4L3施工队伍安排山天尾隧道设计情况及施工总体安排详见表4-2隧道设计概况及施工总体安排表表4-2山天尾隧道设计情况及施工总体安排表队施工区任施工总体安排伍工务名工称区隧进1024m由隧道一队从进口,二队承担出口三队承担斜井,两道头相向施工。斜井滞后一个月开工,其中In级围岩一1300m,IV级围岩770m,V级围岩1738m,共计3851队m.757m隧道队2070m隧道队4.2. .主要机械设备的配置主要机械设备配置见表4-4o表4-4主要机械设备的配备序号设备名称型号台数备注1凿岩机YT-281202湿喷机TK-961183压浆泵UB3124全液压衬砌台车9m35混凝土输送车JCD6B66碎输送泵HB40/HB6037轴流通风机2×110KW3单头掘进大于100O米时8混凝土搅拌楼60m329电动空压机20m31810电动空压机10m3311碎搅拌站HLS60、90312碎搅拌站JS5003用于喷射混凝土13侧斜式装载机3m3414变压器630KVA415变压器200KVA416发电机280kW317装载机2m3318挖掘机1m3419自卸汽车15T1820仰拱栈桥912m321锚杆台车322自制凿岩台车323地质钻机土星MK-514.3. 临时工程的分布及总体设计4.3.1 拌和楼及钢筋加工厂设置在隧道进出口及斜井各综合设置一座拌和楼和钢筋加工厂,其中出口拌合楼同第七项目部共用,由第七项目部负责。拌合楼设置:根据现场地形,进口拌合楼在隧道进口位置左侧500米处平整一平坦场地设置,拌合楼(包括水运码头及运输便道),占地约8000mi根据现场坛工使用量及施工周期,需安装两台60型拌合楼,地材的运输水陆结合;水泥等主材的运输以陆运为主。斜井拌合楼设置于斜井左侧,占地约7000rfo地材及主材运输全部为陆运。钢筋加工厂设置:进出口及斜井钢筋加工厂分别由三个施工队伍负责,其中斜井钢筋加工厂和拌合楼综合设置。每个钢筋加工厂占地约1000巾。钢材的运输全部陆运。4.3.2 项目部驻地设置项目部驻地设置于隧道进口左侧山脚处原南坑口小学,同水运码头(即拌和站)综合设置,占地约5000n2o出口、斜井各设置一分项目部,出口、斜井分部分别位于隧道出口、斜井处的平整场地上,钢构活动房,每处占地约1200rf;4.3.3 施工便道设置山天尾隧道进口、出口、斜井进场便道均由黎溪镇出发,进口便道绕原有村路至进口英南村并连接项目部、拌和站,约需修筑进场便道15km;出口便道由黎溪镇出发至大松坑约需修筑进场便道0.5km,斜井便道在大松坑村继续沿乡村道路3km到黄毛咀,从黄毛咀顺山沟修筑便道2km经山天尾村到斜井口。4.3.4 征地拆迁征地拆迁主要包括山天尾隧道进出口及斜井弃硝场、便道及大临设施;大临及施工用场地;项目部三处驻地及配套设施;约需用地410亩。4.3.5 视频监控山天尾隧道是我项目部重点工程,为做好超前预报,实时动态监控,设置视频监控系来实时监控,并与网络连接做到超前预控制,避免安全质量事故的发生。视频网络监控系统安装于隧道进出口与项目部有线程控网络相连接实现洞内外联络。宽带网络视频系统于隧道进洞前完成。4.4. .施工用电采用架设专用高压线路供电为主、自发电为辅的供电方法;根据隧道、拌和站及其他大临工程的现场分布情况,由项目部统一配置用电,变压器具体配置标准为:山天尾隧道进、出口及斜井各配置1315KVA,根据每个洞口施工情况,适时在洞内设置移动式200kVA变压器配合施工。山天尾隧道进口搅拌站包括生活用电315KVAo4.5. .施工用水山天尾隧道进口设置无级供水泵供水、出口打井取水至高山水池供水、斜井采用拦坝取水至高山水池供水。4.6. 施工测试根据隧道实际需要已设置测量人员6人,按施工要求分为两组,一组负责山天尾隧道进口测量任务。二组负责山天尾隧道出口、斜井测量放样任务。测量仪器:全站仪GTS3002二台,水准仪DS3二台,设置试验人员2人,按施工要求正在工地试验室负责地材检测及磴试件制作检测,水泥、钢材原材料取样检测及相关硅性能检测委托中心检验站。4.7. 物资供应组织保障方案为确保施工过程中,物资材料供应及时,且质量、数量满足工程需要,在物资供应上按如下安排工作。主要物资(包括钢材、水泥等)由建设单位(或业主)牵头,生产中心统一招标采购、集中中转配送;其他物资由项目经理部统一招标采购、建立临时材料厂集中中转配送。项目部设立物资设备部,负责材料供应管理工作。对本工程主要材料(除甲供水泥、钢材、中空锚杆等达到招标规模和具备招标条件的材料)由集团公司或中心统一确定后,项目部确定供应商,签订供销合同;其它小型材料(混凝土外加剂、粉煤灰、火工品、地材和油料等)由项目部统一编制采购计划,组织招标采购供应。项目部设三处材料供应站点,分别对应每个工区组织主要材料的计划、采购、仓储和供应。提前计划,多方联系,加强道路畅通无阻,大型设备保障。物资供应计划物资配送中心供应厂商检测试验中心物资设备部招标确定发货通知物资申请计划物资供应计划各施工队物资管理物资供应计划临时材料厂供应厂商招标确定项目经理部物资设备科实验室发货通知物资申请计划物资供应计划主要物资其他物资说明:物流链计划链控制链信息链图4-2物姿供应业务流程图5 .山天尾隧道总体施工方案遵循新奥法原理,以人为本,坚持地质预报超前,全部采用无轨运输、钻爆法(个别地段禁止爆破)施工;以大型专用设备为主,形成超前地质预报、钻爆、支护、装运、辅助、防水衬砌等多条主要生产作业线,实现机械化施工。5.1. 隧道工程施工安排5.:LI.施工任务安排及劳力配置各施工队工班任务分配及劳动力配置见表5-1表5-1工班任务分配及劳动力配置表工班名称人数(个)担负主要任务掘进工班40钻眼、装药、爆破或人工开挖等支护工班40超前小导管、锚杆、钢筋网、钢架安设,喷射混凝土作业等衬砌钢筋工程15衬砌钢筋绑扎防水板工班10防水板焊接、吊挂混凝土工班30衬砌台车就位、混凝土灌筑、拆模;仰拱、填充、底板混凝土施工;水沟电缆槽的施工等运输队25出硝、运输、调度、维修、保养等综合保障队8风、水、电及其设备维修、保养,道路养护钢结构加工队12各种钢结构加工及预制小计1805.L2.施工进度安排5.121进度指标m级围岩洞身开挖采用台阶法光面爆破,上部台阶超前1520m,每循环炮眼深度为3m循环进尺为2.5m,日循环2次理论月进尺15Om,考虑不可预见因素,月进尺采用120moIV级围岩洞身开挖采用CD法或CRD法光面爆破,上部台阶超前6IOm,每循环进尺为2m,日循环1.5次,理论月进尺90m,考虑不可预见因素,月进尺采用70moV级围岩洞身开挖采用中隔壁法(CRD法)、双侧壁导坑法弱爆破或机械开挖人工配合,每循环进尺为0.6m(CRD法0.8m),日循环2次,理论月进尺42m(CRD法48m),考虑不可预见因素,月进尺采用30mo洞内复合式衬砌采用9m全液压衬砌台车才安照4天衬砌一组考虑月衬砌70m。隧道衬砌支护情况详见表5-2隧道复合式衬砌支护参数表。表5-2隧道复合式衬砌支护参数表围初期支护二次衬砌预ULj石留级喷锚杆喷聚丙烯纤格栅钢架/拱仰变另1射维碎/型钢墙拱形4碎素喷碎(C/底量厚m)板Z启位长间改性钢直间(C度(C置度距聚筋径距/m)(Cm)、(酯纤网(m位m)mm)维8m)置)(环位置/l(X掺量m)纵)<Kg/m3)m15拱3.1.2拱墙拱一一4055/5(墙OXl/1.2部拱8墙)25x25IV23拱3.1.0拱墙拱格1.04545*8墙5Xl/1.2墙栅/拱/822墙20×/20IV加25拱墙3.51.0×1拱墙/1.2拱墙l25×25/1181.0/全环5050*/8IV偏25拱墙3.51.0×1拱墙/1.2拱墙l20×20/1181.0/全环50*50*/8V28拱墙4.O0.8×1拱墙/1.2拱墙l20×20格栅22/1.0(全环)50*50*/12V加28拱墙4.Ol×0.8拱墙/1.2拱墙l20×20/120a0.8/全环50*50*/12V偏28拱墙4.O0.8×1拱墙/1.2拱墙l20×20/120a0.5/全环55*55*/12注:表中带*号表示为钢筋碎;钢筋外侧已保护层厚5cmo隧道掘进、支护及衬砌进度指标详见表5-3o序围项正洞斜井及横洞号岩级别目循环进尺日循环数日进尺米月进度米循环进尺日循环数0进尺米月进度米2m开2.5251203261503IV挖支21.53702241004V护0.6(0.8)21.2(1.6)301.52360衬砌(米)90100说明:该指标为双线隧道顺坡施工时的进度指标,反坡施工排水量较大时按09倍计,水量不大时按1.0倍计。表5-3隧道掘进、支护及衬砌进度指标表5.L22施工工期安排计划2006年4月15日开工,全部隧道工程于2008年6月15日完工。隧道工程工期安排见表5-4o表5-4隧道工程工期安排序号隧道名称长度(m)起讫时间工期(天)施工队1山天尾隧道38512006.04.152008.07.15821三个队伍隧道施工,二次衬砌比洞身开挖迟一个月开工,工期进度受开挖进度制约,附属工程比二次衬砌推迟二个月完工。5.2. 施工技术方案山天尾隧道11I级围岩段采用台阶法,隧道工作面钻爆作业采用双台架自制凿岩台车人工风枪钻孔,挖掘机扒硝,出磴采用侧卸式装载机配合挖掘机装硝,15吨位自卸汽车运磴;爆破采用光面爆破,非电起爆;正洞m级围岩采用台阶法施工;IV级围岩采用CD法或CRD法施工;V级围岩采用CRD法或双侧壁导坑法施工。斜井田、IV级围岩采用台阶法施工;V级围岩采用短台阶法施工。喷混凝土采用湿喷机与多功能作业台架作业,为加快施工进度,尽早封闭围岩;正洞采用9m的整体式液压台车全断面衬砌;斜井衬砌组合钢模板衬砌。混凝土采用拌和站工厂化生产,输送车运输,泵送入模。隧道施工技术方案详见表5-5o52.主要工序关键控制点拟采用的工法Q)超前地质预报关键控制点超前水平钻孔:是最直观、最准确的预报方式,拟在本隧道全长采用。地质素描:操作简便,作为补充和验证。(2)开挖及钻爆关键技术本隧道正洞主要有印、IV、V级围岩,地质情况相对较差,选择正确的开挖方法是保证施工进度的关键。根据隧道断面尺寸,围岩状况,隧道施工方案如下:表5-5隧道技术施工方案表序隧长度施工方案特殊号道(m)地段名施工称方案1山3851三向掘进,自制凿超前地质预报钻爆法施设斜天岩台车及人工风枪工,无轨运输,整体式衬井一尾钻孔,高压进洞,砌,泵送混凝土;Ill级围座隧洞内变压,压入式岩台阶法光面爆破开挖,道通风。锚喷支护;IV级围岩采用CD法或CRD法光面爆破开挖,锚喷支护;V级围岩采用CRD法或双侧壁导坑法弱爆破或机械开挖,格栅钢架锚喷支护;斜井HI、IV级围岩台阶法光面爆破开挖,锚喷支护;V级围岩采用短台阶法开挖,In级围岩采用台阶法施工;IV级围岩采用CD法或CRD法施工;V级围岩采用CRD法或双侧壁导坑法施工。施工中如遇断层及其它不良地质,可根据实际情况,选择不同的超前加固措施,分步开挖,并配备管棚钻机,必要时使用。钻眼时间在每个循环中所占的时间较长,是影响进度的一个重要指标,而钻眼时间的长短主要取决于钻眼设备。爆破的关键控制点是提高炮眼利用率、保证光面爆破效果、改善工作环境,缩短装药时间,拟在进尺确定、炮眼布置、装药方法和工艺以及爆破方法等方面进行改进。重点在机械装药和节能环保水压爆破方技术进行研究和应用。(3)喷锚支护及注浆关键技术锚喷支护的关键控制点是混凝土喷射工艺、喷射设备的选型、锚杆设备的选型、成孔工艺及支护时机的把握等。本工程隧道设计均为复合式衬砌,为提高初期支护的质量,争取支护的最佳时间,拟在每个工作面配备2台喷射机,采用湿喷工艺,降低粉尘;配备1台锚杆台车和2台多功能台架。抢占支护的最佳时机以保证安全,并减少施工干扰为原则,特别是在断层破碎带等不良地质地段支护要及时。注浆的关键控制点是注浆参数、设备选型、注浆密实度和注浆效果检查。为有效控制注浆量、注浆压力等,在施工中拟采用智能化注浆系统,引进法国地基建筑公司(SoIetanCheBaChy)具有国际先进技术水平的注浆自动监测控制系统(groutingChain),通过实时控制注浆参数和注浆泵的现场控制系统,提高注浆工程的质量、效率和可靠性。出硝关键技术及控制点根据以往的隧道施工经验可知,出磴时间在每个循环中所占的时间也较长,是影响进度的另一个重要指标,而出硝时间的长短主要取决于装硝能力。本隧道采用装载机配合挖装机装硝,每个口配备15吨的自卸汽车。(5)混凝土衬砌关键技术根据总体工期安排,本隧道洞身衬砌每个工作面均配备一台9m长的自行式全液压衬砌台车。每衬砌台车在工序上形成防水、钢筋绑扎、混凝土浇筑、养护一条流水作业线。隧道洞身二次衬砌均在初期支护收敛变形趋于稳定后施作,采用HBT60型混凝土输送泵配合自行式液压模板台车全断面施工,混凝土采用拌和站集中拌和。拌和采用二次搅拌,以满足高性能混凝土的要求和耐久性要求,混凝土运输车运送混凝土,混凝土输送泵压入模板内,插入式捣固棒配合台车所挂附着式振捣器捣固。(6)防水关键技术根据本隧道的抗渗等级设计为P8级,隧道结构防排水施工按照防、排、截、堵相结合,因地制宜,综合治理的原则进行,通过系统治理,达到隧道不渗不漏的防水目标。防水层质量检查:防水层铺设应均匀连续,搭接部位采用双焊缝,焊缝进行充气检查。钢筋绑扎时要对防水层进行防护,所有靠防水层一侧钢筋弯钩及绑扎铁丝接口应设在背离防水层一侧。富水地段防水处理:对成股向外涌水地段,根据水量的大小,采取埋设多根大直径塑料管来取代软式透水管,采取模喷混凝土来代替施作喷锚支护;在淋水地段,防水板打湿后,焊缝质量难以保证,因此,预铺一层防水板引水,然后再按设计铺设防水板;水量大的地段,可考虑采用帷幕注浆堵水工艺。(7)通风关键技术本隧道采用2×110KW压入式通风机,风管直径1.5m。5.2.1 主要生产作业线配置以大型专用设备为主,形成与生产能力相配套的机械化作业线。即形成钻爆、运输、锚喷支护、防水与二次衬砌四条主作业线,和超前地质预报、注浆、通风、防灾排水四条辅助作业线。开搀与运输作业线:隧道软岩段以机械化开挖为主,人工配合,挖掘机或装载机装硝,自卸汽车出殖;硬岩地段以自制凿岩台车、人工风枪钻孔,挖掘机或装载机装5查,大型自卸汽车出硝。锚喷支护作业线:配备锚杆台车、湿喷射机进行锚喷支护。防排水与二次衬砌作业线:自制隧道钢筋与防水板安装两用台架,全断面液压整体式衬砌台车,已采用工厂化生产计量拌合站、混凝土搅拌运输车以及高压与常压混凝土输送泵等拌、运、浇设备。各作业线配置见表5-6不同施工方法机械化生产作业线参见图5-1图、5-2、图5-3、图5-4。表5-6施工作业线主要设备、人员配置表机械人员配置钻爆作业线支护作业线装运作业线防水衬砌作业线辅助作业线进多功锚杆台车1侧式装9m液压通风:1台口能钻台、TK961载机1衬砌台车2×110kw轴流式风队孔台喷射机2台、挖1台、仰机;高压水、排水:架1台,液压注掘机1拱栈桥28台水泵;台、风浆泵1台。台、自台、多功高压风:6台枪40小型混凝卸汽车能升降平20m3min电动空把。士拌合站16台。台1台、压机;施工用电:台。输送泵1洞内1台400kVA台。移动变压器、洞外1台100OkVA变压器;发电机2台250KW出多功锚杆台车1侧式装9m液压通风:1台口能钻台、TK961载机1衬砌台车2xllOkW轴流式风其它作业线队孔台架1台、风枪40把。喷射机2台,液压注浆泵1台。小型混凝土拌合站1台。台、挖掘机1台、自卸汽车6台。1台、仰拱栈桥2台、多功能升降平台1台、输送泵1台。机;高压水、排水:8台水泵;高压风:6台20m3min电动空压机;施工用电:洞内1台400kVA移动变压器、洞外1台100OkVA变压器;发电机2台250KW斜多功锚杆台车1侧式装拱架拼装通风:1台井能钻台、TK961载机1式模板、2×110kw轴流式风队孔台喷射机2台、挖输送泵1机;高压水、排水:架1台,液压注掘机1台。8台水泵;台、风浆泵1台。台、自高压风:6台枪20小型混凝卸汽车20m3min电动空把。土拌合站16台。压机;施工用电:台。洞内1台400kVA移动变压器、洞外1台100OkVA变压器;发电机2台250KW523.隧道内施工区段规划洞内复合式衬砌地段划分开挖支护区、设备停放区、清底区、防水板铺挂区、彳寺衬砌区和衬砌区。隧道内施工区段划分参见图5-5图5-1隧道CRD法作业线示意图图5-2双侧壁导坑法作业线示意图图53CD法作业线示意图图5-4隧道洞内注浆.地质预报作业线示意图图5-5施工区段划分示意图n、In级围岩施工区段划分IV、V级围岩施工区段划分动或联通网络情况直接使用或与其联系,在工地架设无线转播站,保证无线通信联络的畅通。52.4.风.水.电布设方案524.1.洞内管、路、线总体布置洞内布置管线主要有:动力线、照明线、高压水管、排水管、通风管、高压风管等。洞内风、水、电管线布置在掘进方向的右侧墙壁,施工排水管路考虑施工方便布置在掘进方向的左侧墙壁,施工通风管路悬吊于拱顶。洞内管、线路总体布置见图5-6o图5-6洞内管、路.电线路总体布置示意图524.2施工通风采用2ll0KW轴流风机通风,风管直径为1500mm.压入式施工通风布置见图5-7o524.3.高压供风方案图5-7压入式施工通风布置图高压风采用洞外电动空压机组成的压风站集中供风方式,高压风管直径采用250mm无缝钢管,进洞后采用托架法安装在边墙上,沿全隧道通长布置,高度以不影响仰拱及铺底施工为宜。主管道每隔300500m分装闸阀和三通,以备出现涌水时作为应急排水管使用,管道前段距开挖面30m距离主风管头接分风器,用高压软管接至各风动工具。空压机配备按洞内风动机械同时工作最大耗风量及管道漏风系数等计算。根据总耗风量,在每个隧道施工洞口分别设一组7×20m3min高压风站,供应洞内高压用风。524.4.高压供水方案山天尾隧道进口设置无级供水泵供水、出口打井取水至高山水池供水、斜井采用拦坝取水至高山水池供水;隧道上坡掘进时,随着掘进长度的增加,洞底和高位水池的高差逐渐减小,为保证掌子面的水头满足施工需要,在适当的位置设置普通泵进行增压。524.5.洞内施工排水方案隧道施工排水:顺坡排水时掌子面积水利用污水泵抽至已施工完毕的隧道两侧水沟排出洞外;反坡排水时采用洞内每500m设置固定泵站与工作面移动泵站相结合的方式,每个泵站配备两套抽水设施,一套工作一套备用,排水管采用100钢管,利用泵站采用机械接力抽排至洞外,排到洞外的污水经污水处理站处理达标后排放。524.6.高压电进洞方案在三个洞口分别安装130OkVA变电站供洞外设备及洞内照明用电,洞内根据施工进展情况,安装一台200kVA移动变压器,以IokV高压进洞,工作面移动变电器供洞内设备用电。每个隧道施工队备用两台280KW发电机,以备停电后应急。5247.洞内照明照明负荷距洞口100Om以内,由洞外电源供电,以后的照明由洞内移动式变压器供电。照明供电均采用TN-S系统,即三相五线制,以变电器为中心向两端布置,最远端距离100Om,负荷均布。用绝缘电线沿左侧边墙蝶式瓷瓶明配,间距15m,下侧距轨面4mo照明光源采用高效节能高压钠灯,每盏按100瓦计,每隔15m一盏,安装在横担上沿。距离掌子面100m范围内,考虑作业人员集中,采用24伏安全电压供电。经照明变压器隔离降压后为照明提供电源。由于隧道单口掘进超过100Om,故隧道除设固定的电力照明外,加设应急照明设备,该设备必须在短路或供电中断时,能自动接通并能连续工作2小时以上。专用洞室及紧急出口处设置固定照明和应急照明灯具,照明灯安装间隔不大于50mo5.2.5.弃适利用及弃置方案隧道弃石查按设计文件要求进行利用或弃往指定畸场。弃磴前对磴场原植被进行清除,底面进行平整(如为坡面则挖成Im宽台阶),并根据硝场汇水流量计算设置相应排水设施,底部每隔20m预埋一道lOOPS-3塑料管或lOOTS软式透水管盲沟,以引排殖场底部积水;弃僭坡脚根据地形设不同高度的浆砌片石挡护或坡面干砌片石防
