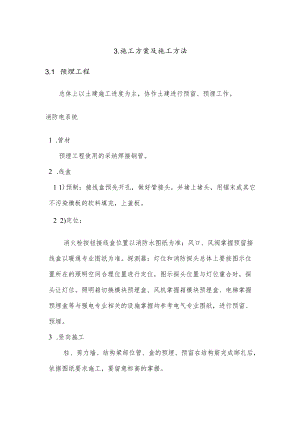

3.施工方案及施工方法3.1 预埋工程总体上以土建施工进度为主，协作土建进行预留、预埋工作。消防电系统1 .管材预埋工程使用的采纳焊接钢管。2 .线盒1 1)预制：接线盒预先开孔，做好管接头，并堵上堵头，用锯末或其它不污染模板的软料填充，上盖板。2 2)定位：消火栓按钮接线盒位置以消防水图纸为准；风口、风阀掌握预留接线盒以暖通专业图纸为准。探测器：灯位和消防探头总体上要按图示位置所在的照明空间合理位置进行定位，图示探头位置与灯位重合时，探头让灯位。照明箱切换模块预埋盒、风机掌握箱模块预埋盒、电梯掌握预埋盒等与强电专业相关的设施掌握均参考电气专业图纸，进行预留、预埋。3 .竖向施工柱、剪力墙、结构梁部位管、盒的预埋、预留在结构筋完成绑扎后，依据图纸要求施工，要留意标高的掌握。4 .平面施工在模板完成固定后，钢筋铺设前，先用红色油漆在模板上确定接线盒布置位置，再用铁钉将预制好的盒固定在模板上。钢筋铺设后，按要求进行预埋配管。填充墙上需配管时，以建筑图纸为依据,在顶板或底板上做好预留管，其位置居墙中。5 .预埋配管在符合设计要求的基础上，电线爱护管沿最近路线敷设，削减弯曲，与建筑物、构筑物的表面净距离不应小于30mm。钢管的弯曲、弯扁程度应符合有关规定要求。固定管盒采纳自加筋固定，自加筋与接线盒点焊后与结构筋绑扎固定。消防水系统管道穿建筑物基础、墙、楼板的孔洞和管道墙槽，应协作土建施工预留。1 .套管制作套管管径大于安装管道两号，预留洞套管管径大于安装管道三号，套管采纳无缝钢管，管外除锈，管内刷防锈漆。2 .套管定位要求穿墙套管定位：纵向以建筑50线为基准，用专用吊线锤定位。横向以相邻剪力墙外墙为基准，放水平线，并用水平尺测量。穿楼板管道预留洞定位：依据现场状况，套管外缘距梁、墙边5mm20m1o3 .套管安装要求穿墙套管采纳自加筋固定，自加筋与套管点焊后与结构筋绑扎固定。严禁与结构主筋焊接或在结构筋上打火，严禁割结构筋。预留洞套管固定用铁线在下层筋十字交叉处绑扎。全部套管安装完成后，内部用软料填封，防止混凝土进入。3.2安装工程消防电系统.1系统综述系统具有火灾自动探测、自动和手动联动有关消防设施、自动和手动进行疏散广播等功能。.2工艺流程.3施工要求1 .钢管明配部分预埋无法完成部分的钢管在顶板、墙面、柱面、结构梁上固定支、吊架或吊卡，其间距以及连接管采纳的接线盒数量依据我国法律规范及标准执行，管与盒间要做接地连接。2 .线槽、桥架安装水平敷设时应按荷载曲线选取最佳跨距进行支撑，跨距一般在1.50m3.Om,垂直敷设时其固定间距不宜大于2m；可采纳胀管螺栓或在预埋铁件上焊接固定；在穿过防火墙及防火楼板时，应实行防火隔离措施。3 .布线。报警系统的布线应符合现行我国标准建筑电气工程施工质量验收法律规范GB50303-2002.火灾自动报警系统施工及验收法律规范GB50166-92的规定。.令导线应严格按电施图线路敷设要求选用。令管内的穿线在建筑抹灰及地面工程结束后进行。穿线前应将管道内的积水及杂物清除洁净，用钢丝穿线，不同系统的导线不穿在同一条管内。令线路敷设后对每路的管线用50OV兆欧表测量绝缘电阻、电阻值不应小于20M欧姆。
