各种水力调节阀门的特点总结.docx

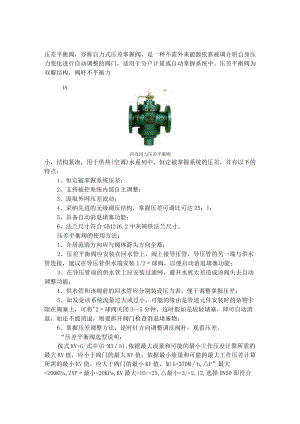

压差平衡阀，亦称自力式压差掌握阀，是一种不需外来能源依靠被调介质自身压力变化进行自动调整的阀门，适用于分户计量或自动掌握系统中。压差平衡阀为双瓣结构，阀杆不平衡力河北同力压差平衡阀小，结构紧凑，用于供热(空调)水系列中，恒定被掌握系统的压差，并有以下的特点：1、恒定被掌握系统压差；2、支持被控系统内部自主调整；3、汲取外网压差波动；4、采纳先进的无级调压结构，掌握压差可调比可达25：1；5、具备自动消退堵塞功能；6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。压差平衡阀的使用方法：1、介质流淌方向应与阀体箭头方向全都；2、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2球阀，以便启动消退堵塞功能；3、在导压管前的供水管上应安装过滤网，避开水质太差造成该阀失去自动调整功能；4、供水管和该阀前的回水管应分别装设压力表，便于调整掌握压差；5、如发觉该系统流量过大或过小，可能的缘由是管道元件安装时的杂物卡阻在阀塞上，可将"2球阀关闭35分钟，这时假如是较轻堵塞，即可自动消退，如还不能消退，则要拆开阀门检查消退堵塞物；6、掌握压差调整方法：逆时针方向调整调压阀杆，观看压差。“压差平衡阀选型说明：按式KV=G/式中(G-M3h),依据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；依据最小流量和可能的最大工作压差计算所需的最小KV值，应大于阀门的最小KV值，如G=370Mh,P”最大=200KPa,ZXP最小=20KPa,KV最大=IO/=25,最小=3/=2.12,选择DN50即符合要求，建议尽量不变径选用阀门。压差平衡阀的用途：为何室内安装自控装置必需安装压差平衡阀缘由如下：1 .假如担心装压差平衡阀，近端用户由于压差过大，当近端用户室内温度达到设置值时，由于感温包的膨胀推力是有限的使恒温阀无法关断，使近端用户室内温度超标。2 .假如担心装压差平衡阀，近端用户压差过大，远端用户压差小，外网压差不平衡，造成近端和远端用户室内温度产生时序，假如采纳间接性供暖方式，由于时序过长造成远端用户还未达到用户需求时就到了供暖的间歇时间，使远端用户无法达到供暖要求，如变频变流量调整时由于时序过长远端用户还未达到用户需求时即到了热源循环水泵的转数调小的时候,使变频装置无法发挥应有的功效。3 .假如担心装压差平衡阀当各用户调整时会相互干扰，假如一个或几个恒温阀调整时，会引起全部的恒温阀无谓的动作。4 .假如担心装压差平衡阀，室内温度达到需求时由于近端用户压差过大，会导致恒温阀产生噪音，影响舒适度。5 .假如担心装压差平衡阀，感温包长时间在高压差工资下还会简短恒温阀的使用寿命。自力式流量平衡阀自力式流量平衡阀自力式流量平衡阀产品说明：ZLF（ZL-4M）型自力式流量平衡阀亦称自力式平衡阀、流量调整阀、流量掌握器、动态平衡阀、流量平衡阀，是一种直观简便的流量调整掌握装置，管网中应用自力式流量平衡阀可直接依据设计来设定流量，阀门可在水作用下，自动消退管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调整一次完成，把调网工作变为简洁的流量安排，有效的解决管网的水力失调。自力式流量平衡阀主要应用于：集中供热（冷）等水系统中，使管网流量按需安排，消退水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。自力式流量平衡阀的性能特点：可按设计或实际要求设定流量，能自动消退系统的压差波动，保持流量不变。克服系统冷热不均现象，提高供热（供冷）质量。彻底解决近端压差大，远端压差小的冲突。削减系统循环水量，降低系统阻力。削减设计工作量，不需要对管网进行繁琐的水力平衡计算。降低调网难度，把简单的调网工作简化为简洁的流量安排。免除多热源管网热源切换时的流量再安排工作。流量显示值均为测试台上随机标定，流量（3h）。自力式流量平衡阀的技术参数：介质温度:0-150C;工作温度：150C；工作压力：1.6MPa；1工作压差：20-600KPa;流量精度：5%o自力式流量平衡阀的材质与寿命：阀体一优质灰铸铁内件一黄铜、不锈钢弹簧一不锈钢膜片一三元乙丙寿命一十年以上自力式流量平衡阀的选型：可依据管道等径选用。可依据最大流量和阀门的流量范围选用自力式流量掌握阀自力式流量掌握阀自力式流量掌握阀是一个新的调整阀种类，相对于手动调整阀，它的优点是能够自动调整;相对于电动调整阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很便利地实现系统的流量安排；可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。因此，自力式调整阀在供热空调工程中有着宽阔的应用前景。名目结构与性能结构和工作原理性能与特点技术参数安装调试自力式流量掌握阀技术参数友：结构与性能自力式流量掌握阀的作用是在阀的进出口压差变化的状况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设施等，下同）的流量恒定，自力式流量掌握阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，各种类型的自力式流量掌握阀，结构各有相异，但工作原理相像。结构和工作原理自力式流量掌握阀从结构上说，是一个双阀组合，即由一个手动调整阀组和自动平衡阀组组成，如图1所示。手动调整阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。自力式流量掌握阀对于手动调整阀组来说，流量G=P2-P3式中KV为手动调整阀阀口的流量系数，P2-P3为手动调整阀阀口两侧的压差。KV的大小取决于开度，开度固定，KV即为常数，那么只要P2-P3不变，则流量G不变。而P2-P3的恒定是由自动平衡阀组掌握的。比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。手动调整阀组的每一个开度对应一个流量，开度和流量的关系由试验台试验标定,并配有开度的显示和锁定装置。性能与特点1、可按设计或实际要求设定流量，能自动消退系统的压差波动，保持流量不变；2、克服系统冷热不均现象，提高供热（供冷）质量；3、彻底解决近端压差大，远端压差小的冲突；4、减小系统循环水量，降低系统阻力；5、削减设计工作量，不需要对管网进行繁琐的水力平衡计算；6、降低调网难度，把简单的调网工作简化为简洁的流量安排；7、免除多热源管网热源切换时的流量再安排工作；8、流量显示值均为测试台上随机标定，流量（m3h）,技术参数1、介质温度0-150C2、工作压差20-600KPa选型1.可依据管道等径选用。«自力式流量掌握阀2.可依据最大流量和阀门的流量范围选用。安装调试1、介质流淌方向应与阀体的流向箭头全都；2、安装后依据与其串联管路的需求设定流量；3、检查阀门两端的压差是否在工作压差范围；4、尽可能避开阀门在最小流量状态下工作；5、弹簧罩上没有排污螺钉，应定期排污。自力式流量掌握阀在混水系统中得应用自力式流量掌握阀是一个依靠自身介质的压差为动力，自动掌握流量的元器件，具有能够衡定流量的功能，可用来彻底解决水力失调问题。自力式流量掌握阀安装简洁，调整便利；使用中节能成效明显，节电2530%,节煤1520%,增加供热面积2530%。有利于稳定运行，提高供暖质量。在混水系统改造中，经过水力计算，依据供暖面积、循环流量以及供热管径等因素选择安装了相应的流量掌握阀，依据温度调整流量，采用自力式流量掌握阀的独特功能稳定了混水的压力、流量和温度，保证了各个混水站之间的流量平衡与调整，实现了平衡运行。假如采用原热网水一一水二次换热，也可满意供热需求，但要改建部分热网，建若干座换热站，运行成本会加大，供热效率低。在广泛调研论证的基础上，选用混水供热方式，并在混水系统中安装自力式流量掌握阀可以实现节能得效果。一、产品选用要点1 .自力式流量掌握阀选用主要掌握参数为：公称直径、流量掌握范围、设计公称压力、介质允许温度范围、工作压差范围、掌握精度等等。属动态平衡阀。2 .在水力管网上要求流量不变的位置安装自力式流量掌握阀，对阀门按所需流量进行设定，当阀门前后的工作压差在额定范围内变化时，阀门依据压差信号，自动转变阀的开度维持通过阀门的流量稳定不变。3 .在定流量系统中，以及对一些设施如锅炉、冷水机组等需维持流量恒定以保障平安、提高设施运行效率的系统，应设置自力式流量掌握阀。4 .在未安装温控阀或用户不能自主调整的定流量环路的入口处，安装自力式流量掌握阀可使环路依据阀门的设定流量运行。5 .室内供暖为垂直单管跨越式的计量收费系统（定流量系统），热力入口应设自力式流量掌握阀。6 .为使阀门工作在最佳区域，应依据通过流量和工作压差范围来选择自力式流量掌握阀(留意：进口产品工作压差范围比国产品窄得多)，而不应直接依据管径选择阀门规格。7 .如流量掌握阀的实际工作压差超出产品的工作压差范围，应采纳其它调整设施进行初调整。8 .通常的自力式流量掌握阀没有关断功能，需要增设关断阀门。9 .要留意防止水中的杂质堵塞阀门的毛细管或膜盒膜片部件，必要时阀前安装水过滤器。二、执行标准CJ179-2003自力式流量掌握阀三、施工安装要点1 .自力式流量掌握阀可安装在供水管上也可安装在回水管上。如系统压力过高，为爱护末端设施的平安，自力式流量掌握阀宜安装在供水管上。2 .自力式流量掌握阀可水平安装，也可垂直安装。3 .自力式流量掌握阀有一个设定流量的刻度盘。阀门出厂前，可预先依据设计流量值设定好流量。也可在安装到系统上后，在现场设定流量。设定流量时，把刻度盘数字调整到设计流量值即可。4 .自力式流量掌握阀不具备截止功能，依据需要，应另设截止阀或者其它截止关断阀门。5 .安装位置需要依据设施要求设置直管段，通常为6倍管径。自力式流量掌握阀技术参数表：型号公称直径(mm)KVS值阀长(mm)恒定流量(m&sup3;/h)ZLFI5-16DNI561600.1-1.5ZLF20-16DN2061600.1-1.5ZLF25-16DN2571600.2-2ZLF32-16DN32131800.5-4ZLF40-16DN402020016ZLF50-16DN50352302-10ZLF65-16DN65502903-15ZLF80-16DN80803105-25ZLFIOO-16DNlOOIlO3501035ZLFI25-16DN12521440015-50ZLFI50-16DN15028548020-80ZLF2-16DN20060360040-160ZLF250-16DN25090173075-300ZLF3-16DN3001390698100-450ZLF350-16DN3501740787200-650自力式压差掌握阀自力式压差掌握阀自力式压差掌握阀不需外来能源依靠被控介质自身压力变化进行自动调整，自动消退管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差，有助于稳定系统运行，特殊适用分户计量或自动掌握系统中。工作原理选型有用价值产品选用要点施工安装要点自力式压差掌握阀的使用方法:自力式压差掌握阀安装示意图:工作原理压差掌握阀一般安装在用户入口回水管上，阀下导压管与入口处供水管相接，Pl为供水压力，P2为阀内回水压力，P3为阀外回水压力。卬设阀内系统压差APi(APi=Pl-P2)为阀门压差设定值时，阀门下膜室压力Pl与P2加上弹簧被压缩变形产生的推力相平衡，从而确定了流体流过阀门的流通截面积A和流量系数。当流量转变时，上述力的平衡使阀门的流通截面积A和流量系数发生变化，但APi保持不变。当流体性质、管径、流量阻力系数确定后，单管阻力计算公式可近似写为：P=Kqm2式中：内-管路总阻力；K管路阻抗；qm-流量。由上式可知管路阻力与质量流量的二次方及管路阻抗成正比。当流量变化时使上膜室压力P2变化导致阀芯上下移动，使A及相应的流量系数均转变来调整阀内系统总阻力的变化，使APi基本保持不变。选型自力式压差掌握阀的选型按式KV=G/式中（G-M3h）,依据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；依据最小流量和可能的最大工作压差计算所需的最小KV值,应大于阀门的最小KV值，如G=3-10Mh,AP,'最大=200KPa,AP”最小=20KPa,KV最大=10=25,KV最小=3=212,选择DN5O即符合要求，建议尽量不变径选用阀n<,有用价值1 .采纳自力式压差掌握阀，为分户计量供应了必要条件。众所周知，分户计量按热收费提高了热用户的自主权，更好采用自由热节省能源，假如系统不装置自力式压差掌握阀，当用户调整时，流量只能跑到其他用户处，此外，散热器温控阀的最大承压25Kpa,不加自力式压差掌握阀温控阀压差过大会发出噪音的危急。2 .采纳自力式压差阀配备变频水泵，是既节能有经济的运行方式。3 .采纳自力式压差掌握阀为掌握供应了很好的工作环境，在换热器前加装自力式压差掌握阀，可防止换热器内水流速过大，超过允许降压，延长其寿命。在自力式温度掌握阀、流量掌握阀、平衡阀、散热器温控阀前自力式压差掌握阀有三个作用：1保证工作压差不超过最大允许压差，2.保证通过流量限制在最大流量之内，3.保证不产生噪音和气蚀现象。电动阀前加自力式压差掌握阀保证受外网波动给电动阀造成的频繁动作，削减电动阀由信号迟到造成的误动作，营造一个相对舒适的环境。4 .采纳自力式压差掌握阀给一次系统的高效率运行带来牢靠的保证。5 .采纳自力式压差掌握阀对水泵掌握，可以节省很大费用。用于供热系统中循环水泵在系统流量减小时，扬程会增大，同时，当管阻随流量减小，以平方关系降低时，克服阻力所需的压头大大下降。过高压头不仅导致掌握阀产生噪音，掌握性能变差和振荡等问题，同时对水泵的运行也带来了不必要的电力消耗，当管阻随流量变化以平方管线变化时，水泵耗电量随流量变化成立方关系变化，因此对水泵进行掌握可以节省费用。6 .采纳自力式压差掌握阀，为系统的动态平衡调整供应了牢靠的保证。分户计量后，当某用户因不付费给用户关闭，假如没有自力式压差掌握阀，被关闭或调整用户的流量就会强加给其他用户，这样就造成了其他用户多付费甚至造成立关与立管之间的不平衡。当使用自力式压差掌握阀后，通过压差掌握阀的动作流量就不会强加给其他用户，立关与立管的不平衡。当室外温度或其他自由热给用户，用户通过温控阀的掌握，可同时都在调整而且住在朝阳方向，要比住在朝阴方向的动作要大一些，这样就需要通过自力式压差掌握来解决这个问题。产品选用要点1 .自力式压差掌握阀选用主要掌握参数为：公称直径、压差掌握范围、设计公称压力、介质允许温度范围、掌握精度等。属动态平衡阀。2 .对变流量水系统，在其中某两点要求压差恒定的位置，安装自力式压差掌握阀，即可消退该被控系统内部用户进行流量调整引起的干扰，也可消退外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节省能源的目的。3 .在动态掌握的管网系统中，如末端为变流量系统，应设置自力式压差掌握阀，以保证被控系统始终在额定压差下正常工作。4 .变流量系统的水平支、干管入口处以及在安装有温控阀或调整阀等的动态系统的支、干管入口处，安装自力式压差掌握阀可使被控环路供、回水管之间的压差保持恒定。5 .应依据通过流量和工作压差范围来选择自力式压差掌握阀（留意：由于多数产品的工作压差范围比较窄，假如超出了工作范围，就将失去掌握作用），而不应直接依据管径选择阀门规格。6 .室内供暖为双管系统的计量收费系统，热力入口应设自力式压差掌握阀。两端压差不宜大于IOOkPa,不应小于8kPa。7 .如压差掌握阀的实际工作压差超出产品工作压差范围，应采纳等其它调整设施进行初调整。8 .通常自力式压差掌握阀没有关断功能，需要增设关断阀门。9 .要留意防止水中的杂质堵塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。施工安装要点1 .自力式压差掌握阀分为供水式、回水式和旁通式三种。一般安装在回水管上，阀门上的导压管与供水管连通；也可选用送水管安装式，但不能互换。其中的旁通式自力式压差掌握阀在额定压差范围内为关闭状态。2 .自力式压差掌握阀可水平安装，也可垂直安装。3 .导压管连接头的尺寸一般为1/2"管螺纹，安装时应在供水管上设置变径管接头或焊接管接头。4 .可调型自力式压差掌握阀有一个调整压差的旋钮，调整旋钮可使压差设定值增大或减小。5 .安装位置应依据产品说明书要求设置直管段。6 .在安装自力式压差控掌握阀前还因在此阀前加装过滤器，以免堵塞。自力式压差掌握阀的使用方法：1、介质流淌方向应与阀体箭头方向全都；2、自力式压差掌握阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2”球阀，以便启动消退堵塞功能；3、在导压管前的供水管上应安装过滤网，避开水质太差造成该阀失去自动调整功能；4、供水管和该阀前的回水管应分别装设压力表，便于调整掌握压差；5、如发觉该系统流量过大或过小，可能的缘由是管道元件安装时的杂物卡阻在阀塞上，可将1/2“球阀关闭35分钟，这时假如是较轻堵塞，即可自动消退，如还不能消退，则要拆开阀门检查消退堵塞物；6、掌握压差调整方法：逆时针方向调整调压阀杆，观看压差。自力式压差掌握阀安装示意图：自力式压差掌握阀安装示意图
