第一标段单频道高标清播出系统技术参数.docx

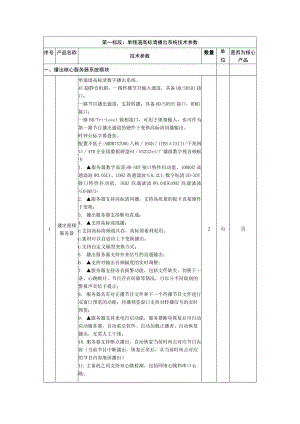

第一标段：单频道高标清播出系统技术参数序号产品名称技术参数数量单位是否为核心产品一、播出核心服务器系统模块1播出视频服务器单通道高标清数字播出系统。4U超静音机箱；一路转播节目输入通道，具备HD/SDSDI接口；一路节目播出通道，支持转播；具备HD/SDSDI接口，HDMI接口；一路BB/Tri-Level锁相接口，可用于锁相输入，也可作为第一路节目播出通道的硬件下变换高标清同播输出。时钟台标字幕叠加。配置不低于:AMDR75700G八核16GB1TBSTAIII/千兆网口4TB企业级数据硬盘*4RS232x4/广播级数字视音频板卡1. 服务器数字高清HD-SDT接口特性抖动值，100KHZ高通滤波W0.05UI、IOHZ高通滤波0.2UI;数字标清SD-SDT接口特性抖动值，IKHZ高通滤波WO.04UK10HZ高通滤波006UI；2. 服务器支持高标清同播，支持高质量的板卡直接硬件下变换；3. 播出服务器支持断电直通；4. 支持高标清混播；n支持高标清频道共存，高标清素材混用；n素材可以自适应上下变换播出；n支持自定义幅型变换方式；5. 播出服务器支持外来信号的直通输出；6. 支持对输出音频幅度的实时调整；7. 服务器支持语音报警功能，包括文件缺失、切换下一条、心跳断开、节目存在间隙等情况，可以分不同级别的警报声音给予提示；8. 服务器具有对正播节目文件和下一个待播节目文件进行双窗口预览的功能；待播预览窗口支持对转播信号的实时预览；9. 服务器支持来电自启功能，服务器断电恢复后可自动启动服务器，自动重启软件、自动加载正播表、自动恢复播出，无需人工干预；10. 服务器支持断点播出，自动恢复当前时间点对应节目内容（当前节目中断播出，恢复正常后，从当前时间点对应的节目内容继续播出）11. 主备机之间支持双心跳检测，包括网络心跳和串口心跳；2台否12 .支持第三备播，可选一体化播出和分离播出作为第三备播，能够与主备播控同时进行加单播出，并能实时响应播控操作；13 .播出软件支持定时加载节目单，支持定时加载多单；播出软件支持定时加载字幕单播出；14 .支持在线存储区轮询检测功能，可以实时检测节目单中素材是否在线，发现不再自动提交迁移任务，将数据补齐；15 .支持对各个设备的状态监控，包括视频服务器、字幕服务器、切换器的连接状态，连接断开时报警提示，同时可以监控服务器的运行状态；16 .播出系统网络故障不影响主备正常播出，播出服务器仍可以按照当前节目单继续正常播出；17 .支持视音频节目和字幕图文的绑定播出，且可实时调整时序，支持绑定图文自动截断；18 .支持字幕的可视化编辑；支持字幕的实时渲染播出和内键叠加功能；支持给本地素材和转播的外来信号进行字幕单的叠加；19 .支持播控界面锁定，只有具有相应权限，输入用户名密码才可解锁进行操作，防止误操作；20 .支持对多存储区的智能统一管理，支持水位线自动监测预警；21 .支持二级存储组策略，一个存储区可以由多个访问站点组成，二级阵列存储容量不足时便于扩展；22 .支持AFD信息识别；23 .素材审片支持倍速预览，可以倍速前进或者后退；24 .支持问题存储区挂起功能；25 .支持多种文件格式播出,包括：MPEG、AVKMXF.WMV、MOV、TS、MP4、AVCHD等格式，支持最高300Mbs码率的播出，可以提供超高质量图像；26 .支持针对节点的迁移带宽控制，防止迁移服务对网络资源的过度使用；27 .支持素材通道审片，支持自定义审片通道；28 .支持强大的素材查询功能，包括关键字检索、模糊查询等方式；29 .支持定长和不定长采集；支持定时采集和线路采集；30 .支持双通道同时采集，且采集时实时显示画面；31 .支持控制录像机进行信号采集；32 .支持24小时连续采集：33 .自动添加垫片，可添加垫片信号或者垫片素材，软件会根据间隙的长度智能的选取时长最匹配的垫片素材；支持垫片素材循环播出；34 .支持插播回放和插播跳过；35 .支持多种播出时序编排方式，包括：定时、顺序、手工触发、定时插播、相对插播，跟随插播等；质量保障要求36 .为保证系统兼容性播出自动控制软件，节目计划编排软件、视音频上载导入软件为同一品牌：导入编4U超静音工作站。配置不低于AMDR75700G八核/16GB/4TBSATAnl/DVD-RW/千兆网口1 .支持对多存储区的智能统一管理，支持水位线自动监测预警；2 .支持素材的副本管理，素材管理器中的一个素材信息可以有多个实体文件副本；4 .支持二级存储组策略，一个存储区可以由多个访问站点组成，二级阵列存储容量不足时便于扩展；5 .支持入库合法性检测，支持非法素材转码入库，包括NTSC制素材的转码导入，确保播出安全；6 .支持AFD信息识别；7 .支持可视化素材入库，入库前即可给素材打入出点、设置音频等信息；8 .支持蓝光盘、P2卡等存储介质中素材入库：9 .素材审片支持倍速预览，可以倍速前进或者后退；10 支持问题存储区挂起功能：11 .支持对已技审的素材进行人工复检，可以帧精度定位到素材具体问题点；2单工作站11 .素材技审结束，即生成技审报告，报告支持导出EXCEL；12 .支持多种文件格式的导入，包括：MPEG、AVbMXFsWMV、MOV、TSsMP4、AVCHD等；13 .支持文件批量审片，支持批量技审；14 .支持全屏化文件上审片预览；15 .支持针对节点的迁移带宽控制，防止迁移服务对网络资源的过度使用；16 .支持强大的素材查询功能，包括关键字检索、模糊查询等方式；17 .支持迁移和技审服务管理，可查询迁移和技审任务状态和进度。18 .控制软件，实现根据节目单的自动播出控制，控制视频服务器、矩阵切换器、应急信号源等设备精确播出，支持字幕的制作、实时播出。19 .上传软件，实现节目源文件的预览、入出点设置，支持对已入库节目的浏览、剪辑、审核，支持DVD导入，支持节目下载导出。20 .编单软件，实现按照节目计划编排节目单，支持节目浏览、剪辑，支持多种播出方式，具有节目单逻辑1台否校验和审核功能，支持跟随节目播出字幕的编辑。21 .备播迁移服务，实现节目的同步迁移。22 .字幕单编辑软件，实现按照计划编排多天字幕单，支持字幕单导入导出。23 .在线编单软件，实现已经开播节目单的在线修改等。3单通道监视记录一体机SDl视频输入21SDl视频输出2SDl监看输出21HDMI2.O视频输入21HDMI2.O视频输出1内置扬声器单声道音频输出1个6.35mm耳机插孔。屏幕2.2英寸LCD。时间码接口1XXLR输入，1XXLR输出。同步接口1XBNC输入，1XBNC输出。三电平或黑场SDl音频输入216通道内嵌音频。SDl音频输出16通道内嵌音频。HDMI音频输入28通道内嵌音频。HDMl音频输出28通道内嵌音频。远程控制1XRS-422输入，1XRS-422输出。包含250GBSSD硬盘2块1台否二、播出周边系统模块1响度控制器HD/SD-SDI嵌入音频响度控制模块，主输出具有BY-PASS功能；可以自动/手动调节输出音频的响度或AGC：支持声道混合；1套否2遥控面板PD-DAP遥控面板，1套否3周边机箱标准机架安装,不少于10个槽位，可以满足周边板卡安装1套否4电源12V、100W电源模块2套否5数字视分HD/SD-SDI数字视频电缆均衡、时钟再生分配放大器（双1分4）,配置相应的尾板（IRU/2RU）2套否6图卡发生器3G/HD/SD-SDI图卡发生器（4路3G/HD/SD-SDI输出）,支持LTC/NTP校时；支持叠加显示时间和日期；BB/Tri-level自适应，行场相位调节；内置SD卡，可存储8张JPG/PNG/BMP等格式的图片作为测试图卡信号；支持AFD插入；支持WEB管理；支持固件升级；可本地操控1台否7HDMI转SDIHDMI转3G/HD/SD-SDI转换器，1路HDMI输入及1组模拟立体声输入；2路3G/HD/SD-SDI分配输出；SDI输出支持变频和分辨率转换；支持外接音频加嵌处理；2台否支持双向转换8上变换1路HD/SD-SDI信号输入；3路3G/HD-SDI信号输出及1路SD-SDl环出；支持手动/自动ARC变换；支持辅助数据(CCLTCVITCAUDlO/AFD等)透传；输入信号异常时支持静帧输出；支持帧同步，BB/Tri-Ievel自适应；支持行场相位调节；支持固件升级;支持本地操控;支持WOb管理1台否9帧同步HD/SD-SD1帧同步模块，支持时钟再生、线缆均衡；行场相位自动对齐；BB和TriTeVeI同步锁相自适应；主路输出支持BY-PASS1块否10主备倒换同步信号发生器IU机箱，主备发生器板，双电源。16个BB黑场同步输出，1KHZ测试音频输出，模拟彩条输出，带2选1手动倒换器，双电源1台否三、播出系统后台支撑系统模块1数据库服务器2U机架4210*2/2*16G600G*2H460550W*2DVD-RW集成网卡1台否2二级存储3U机架式设备。国产超融合存储产品，原厂制造，非OEM产品。处理器控制器采用64bit多核中央处理单元，主频在3GHz以上。高速缓存磁盘阵列配置CACHE216GB,最大支持64GBo电源管理采用1+1冗余电源配置,提高存储的安全性。主机通道本次配置4个IGb/S自适应以太网口；扩展能力具备存储容量扩容能力，可选配磁盘扩展柜(JBOD),最大可连接不少于7个扩展柜。管理软件集成中文版存储系统管理软件。管理界面要求要求配置图形界面管理工具。带宽限制功能支持带宽限制功能：系统管理员可以限制各个客户端可使用的存储带宽资源。可以实时地对以cifs/nfs/ftp/http等协议访问存储的客户端进行读、写带宽限制。存储数据同步复制备份支持存储数据同步复制备份：可在两套存储体间自动进行数据备份，确保数据冗余安全。可设定备份策略实现最近一段时间范围内指定类型文件进行增量备份，以及定时备份。文件快速合并功能支持文件的秒速合并功能，具有自主知识产权，可以有效提升分布式转码和分布式打包渲染等分布式计算任务的文件合成速度，提高系统互联的工作效率。容灾功能功能无须第三方设备即可支持两套存储间的备份容灾功能，任何一套存储发生故障，业务都1台否可以自动切换到另一套存储上运行，数据不丢失，业务不中断。数据恢夏功能支持存储数据的恢夏及管理功能：当发生文件误删除等操作时，可通过内置的存储数据恢坦功能恢匆误删除的文件，确保数据使用安全。存储访问权限控制功能支持用户和用户组的配额管理，支持只读、读写、可读写不可删除等多种细粒度的权限管理。超融合产品厂家的产品研发和生产符合国家质量规范标准GB/T19001-2008/IS09001:2008,存储产品须通过国家广播电影电视总局检测。磁盘保护方式支持RAID-0,RID-1,RAlD-10,RAID-5,RAID-50,RAID-6,RID-60等多种RAID保护方式。支持硬盘类型3.5英寸7.2Krpm企业级SATA2TB>4TB、6TB、8TB3.5英寸7.2K企业级NL-SAS:2TB、4TB、6TB、8TB3.5英寸IOKrpm企业级SAS：600GB,900GB和1.2TB磁盘通道磁盘通道设计应支持SAS和SATA两种硬盘，便于日后升级SATA硬盘至SAS硬盘，以提高磁盘阵列的性能。最大硬盘数量最大支持128块硬盘。存储容量最大容量：配置128块8TB硬盘物理容量可达1024TBo热备份磁盘支持配置多个全局热备硬盘。本次项目配置容量本次投标配置物理存储容量2128TB,其中至少包含17块SATA硬盘（含一块冷备）支持的主机操作系统支持UNIX（SOIaris、HP-UX、IBMAIX）、WindowsLinUx、MAC等操作系统服务。3千兆交换机千兆以太网交换机，支持24个101001000BSE-T电口，4个1G1OGBASE-XSFP+端口，支持AC（不含光模块），三年原厂服务。1台否4多模万兆光模块光模块-SFP+多模万兆模块（850nm,300m,LO2个否5媒体文件安全网关（千兆）标准Iu机架式文件摆渡网关，是集格式检测、文件安全传输、文件过滤、文件共享、病毒隔离为一体的软硬件平台。基本配置包括4个1000M以太网接口，支持双机热备、多线路负载均衡及线路叠加数据传输，支持数据传输速率80Mbps,系统自带文件特征识别库，对导入文件碎片化深度分析，防御病毒植入文件侵入。基于LinUX系统，采用专用的硬件平台和软件系统，可有效避免计算机病毒和黑客程序的攻击。异构白名1台否单”终端严格身份认证，支持常用的视频、音频、图片及文本格式文件，文件过滤格式可自定义，支持对己知文件的深度特征检测，并可不断升级。四、同步和时钟设备系统模块1双模卫星校时钟北斗、GPS校时输出、输出SZ/EBU/232/485/标准电台报时音。1套否2SZ分配器SZ码分配，12路时码输出1台否35寸时钟输入接口可选SZ或者EBU编码，可与外信号同步，无信号时靠内晶体维持自运行。数显式子钟，采用全静态显示、无闪烁。具有高性能复位电路，抗死机显示时分秒信息，数码管采用5寸数码管，红色显示具有掉电报警闪烁功能，钟面防眩光处理，无反射。外形尺寸：740*208*651台否4音箱5寸进口监听音箱2只否五、播出监控系统模块1多画面分割器支持10路SD/HD/3G-SDT自适应输入，前4路同时支持CvBS自适应，支持32声道AES音频输入，12声道模拟音频输入支持2路HDMT多画面输出支持2路HD/3G-SDI多画面输出，内容与HDMI输出相同支持2声道模拟监听音频输出支持36个GP"O,1路LTC输入，1路ReferenCe输入，1个以太网口，2个RS-422串口支持多种显示元素，支持TSL4.0协议,支持NTP及LTC自动授时支持视音频检测报警，支持SNMP,支持日志记录，并支持语音报警冗余电源(U0220V,5060Hz),IRU机箱1台是2液晶大屏商业大屏屏幕尺寸55英寸屏幕比例16:9最佳分辨率3840x2160背光类型LED背光亮度350cdm,静态对比度500000:1黑白响应时间8ms可视角度178/178°显示色彩10.7亿色8台否3单色1.ED屏单色LED点阵显示屏1块否4便携式监视器* 屏幕尺寸：V屏显比例：16:9分辨率：1024X600色深：16.7M视角：170°H×170o亮度:400cd/m对比度：800:1；* 2路3G/HD/SD-SDI输入，并支持4:4:4SMPTE425-B信号；* 单路环通输出，支持嵌入音频，1路HDMl输入，1路复合输入（与SDI2输入共用接口）；* 解嵌音频输出，1路HDMl转SDl环出（最高支持108OP信号制转）；* 双画面PBP/PIP显示、支持极速交换，8通道音频表显示（VU&PPM）；* 支持UMD和LEDTALLY功能，任意局部放大、水平镜像、快速模式等功能；* 波形图、矢量图、直方图、色度矢量图，伪彩色、辅助聚焦、斑马线（曝光错误提示）等画面分析；* 支持DSLR拍摄全屏显示；* 支持OVerSCan,AspectRatio,Safe&AreaMarker,UMD,H/VDelay,Timecode,和Blue0nlyMono;* 标配便携包、遮光罩、屏幕保护板；1台否六、卫星传输系统模块1卫星天线含2.4米铝合金网状反射面、立柱、托盘、馈源杆工作频率：C-Band：3.7-4.2GHZKu-Band：10.75-12.95GHZ中心频率增益：C-Band：35.5dBKu-Band：40.0dB3dB波宽：C-Band：2.9°Ku-Band：0.9°第一旁瓣：-20dB极化隔离度：>30dB电压驻波比:<1.3:1噪声温度（300仰角时）：C-Band：470KKu-Band：350K馈源接口：C-Band：CPR229Ku-Band：WR751套是2卫星天线基础120*120*25Cm水泥、碎石、沙、钢筋按比例制造1套否35G滤波器接口：BJ40法兰盘；通带频段:3.7GHz4.2GHz；输入输出阻抗：50Q；驻波比：通带频段内VSwRL4（1.3典型值）；工作温度：-40°C+60°C;带内插损（常温）：插入损耗W0.5dB（W0.55dB典型值）。抑制干扰信号能力（带宽100MHZ）1套否抑制3.4GHz3.5GHz的5G信号,抑制度255dB（260dB典型值）抑制3.5GHz-3.6GHz的5G信号，抑制度255dB（60dB典型值）抑制4.8GHz-4.9GHz的5G信号，抑制度255dB（70dB典型值）；4高频头BandC-Band1.OTypePLL#ofonboardLOsSingle-band1.OStability+/-5kHzNoiseFigure25KInputFrequency-Band1C-Band:3.625-4.20GHzOutputFrequency1L-Band:950-1525MHz1套否5馈源频率范围:3.40-4.20GHzf/D范围:0.33-0.45反射损耗:10dB交叉极化隔离度：20dBRF口:符合WR229温度范围:-50-+75C1套否6卫星接收机支持1路DVB-C/AS1/IP输入支持HDSDI/HDMI/AES/EBU/ASI输出接口支持高标清AVS+H.264H.265/MPEG-4解码支持DRA/AC3/EAC3/AAC/MEPG等音频解码支持BlSS解密，CISLOT1套否7央视解扰卡申请中央一台解码模块和解密卡1块否8线缆200米射频线缆1卷否9光端机单向传输1路HD/SD-SDT高标清数字视频（支持嵌入式音频）或DVB-ASl码流，视频接口：75欧姆BNa光纤类型：单模光纤,光纤数量：1根，光纤接口：FC/PC,传输距离：0-40公里，19英寸RJ标准机箱，内置双电源。2套否1024口万兆光口交换机万兆以太网交换机，企业级交换机应用层级三层传输速率10/100/1000/10000MbPS交换方式存储-转发背板带宽2.56Tbps23.04Tbps包转发率360MppsMAC地址表支持静态MAC地址，支持黑洞MAC地址，支持设置端口MAC地址学习最大个数端口数量25个纠错端口描述24个1/10GSFPPlUS端口，1个管理用以太网口控制端口Ijconsole2台否11防火墙企业级网络层吞吐量：4G,应用层吞吐量：2G,防病毒吞吐量:600M,IPS吞吐量:600M,全威胁吞吐量:450M,并发连接数：200万，HTTP新建连接数：6万，IPSCCVPN最大接入数：300,IPSecVPN吞吐量:270Mo硬件参数：规格：1U,内存大小：4G,硬盘容量：128GSSD,电源：单电源，接口：8千兆电口+2千兆光口SFP+2万兆光口。含：防火墙软件基础级（*1套）；云智订阅软件（AF8.0.7及以上版本适用）（*3套）；智能运营模块软件V8.0（*l套）;产品质保（*3年）；软件升级（*3年）;1台否12双芯单模光模块双芯单模光模块16个否13台式机办公电脑双网卡13代i5T340016G内存ITBHDD+512GSSDwinll23英寸显示器配置TG-3269C独立网卡1台否14FC-LC5M电信级光纤跳线FC-LC单模双芯5米20根否15LC-LC3M电信级光纤跳线LC-LC单模双芯3米20根否16SC-FC5M电信级光纤跳线SC-FC单模单芯5米20根否17编码器输入2路HD/SD-SDI或HDMI输入；支持编码格式：H.264/MPEG-2,输出2路ASl和1路IP码流信号：视频信号接口：BNC75欧姆，网络接口：RJ45,网管接口：RJ45。19英寸IU标准机箱，内置双电源。1套否七、其它系统模块否1电视墙根据房间尺寸定制，钢木结构。1套否2操作台根据房间尺寸定制，钢木结构。8组否3机柜421服务器机柜尺寸2600*1000*20003套否4UPS电源1.UPS技术要求：（I）UPS主机容量需为20kVA,三进单出在线式产品，380/400/415VAC,50/60HZ电网体系,提供最佳的供电质量与负载保护。（2）输入电压范围：190499Vac（线电压）。（3）UPS电源制式支持：三进单出、单进单出设置模式（需提供设置图片证明）。1套否(4)输出电压可设置200VAC/208VAC/220VAC230VAC240VACo(5)超强的负载适应性，超强的过载与短路能力。(6)超宽输入电压与频率范围，适应恶劣电网环境，适应各种燃油发电机接入。(7)提供浪涌保护功能，同时做了电磁传导和电磁辐射处理，减少UPS对电网中其它敏感设备的影响。5空调5P冷暖空调，适用面积30-62m)六年质保，内外机自动清洁，外机最大噪音66dB（八）,上下/左右扫风制热量12800W；内机最大噪音50dB（八）;循环风量2050m3h;制冷量12010W,制冷功率380OW1套否6线材辅料线材辅料1批否14K手持摄像机 1、不低于Lo英寸4KMOS传感器； 2、支持4KHDRIobit记录； 3、支持IP控制、NDIHX>RTMP推流； 4、内置5轴混合图像稳定器；5、不高于24.5mm广角镜头，不低于20倍光学变焦，支持i.Zoom智能变焦;6、支持智能自动对焦和对焦辅助；7、支持HDRHLG(HybridLog-Gamma)；8、支持M0VAVCHDP2MXF*文件格式；9、灵敏度：F13需支持HDR(HLG)；10、最高支持4K:60/5OP视频录制;11、可变帧频：最高支持HD的120p录制；12、配合网络链接，可以支持RTMP和RTSP实时流媒体功能；13、支持GENLoCKIN(BNC)接口用于多机联合摄制。2台否2存储卡产品类型SD卡产品容量128GB存取速度读出：277MBs,写入：150MBs其他性能IP68防水防尘4张否3读卡器SD卡读卡器，USB3.1接口,兼容UHS-ILUHST等存储卡。2个否
