建筑污水废水局部处理设施的设计要求.docx

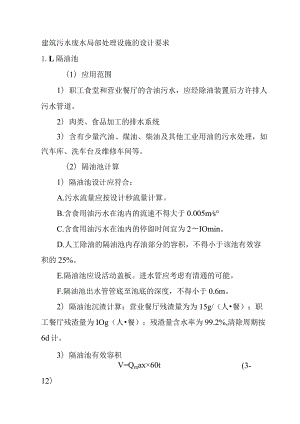

建筑污水废水局部处理设施的设计要求1.L隔油池（1）应用范围1）职工食堂和营业餐厅的含油污水，应经除油装置后方许排人污水管道。2）肉类、食品加工的排水系统3）含有少量汽油、煤油、柴油及其他工业用油的污水处理，如汽车库、洗车台及维修车间等。（2）隔油池计算1）隔油池设计应符合：A.污水流量应按设计秒流量计算。B.含食用油污水在池内的流速不得大于0.005ms°C.含食用油污水在池内的停留时间宜为2IOmin。D.人工除油的隔油池内存油部分的容积，不得小于该池有效容积的25%。E.隔油池应设活动盖板。进水管应考虑有清通的可能。F.隔油池出水管管底至池底的深度，不得小于0.6m。2）隔油池沉渣计算：营业餐厅残渣量为为15g/（人餐）；职工餐厅残渣量为IOg（人餐）；残渣量含水率为99.2%,清除周期按6d计。3）隔油池有效容积(3-V=Qmax×60t12）式中V有效容积（m3）；QmaX污水最大秒流量m3So对于餐厅的污水最大秒流量，可按下述标准选用：营业餐厅20L/（人餐），工作时间12hd,K=2.0;职工餐厅15L/（人餐），工作时间9hd,K=2.0oT污水在池内停留时间（min）。（3）设置要求1）含有汽油、煤油等易发挥油类的隔油池不得设于室内。2）含有食用油的隔油池已设在地下室或是室外远离人流较多的地点。人孔井盖要求密封。3）生活粪便污水不得排人隔油池。含有易沉淀物的污废水进人隔油池前，应先进行沉淀处理或在隔油池中附加沉淀部分容积。4）隔油池应设在排水点的出口处。5）隔油池宜设有通气管，也可与排水管的通气管连通。6）隔油池（器）应设有活动盖板，以便于除油和检修。7）隔油池的进水管上应设清扫口。1.2.降温池（1）设计规定1）温度高于40的排水，应首先考虑将所含热量回收利用，如不可能或回收不合理时，在排入城镇排水管道之前应设降温池。降温池应设置于室外。2）降温宜采用较高温度排水与冷水在池内混合的方法进行。冷却水应尽量利用低温废水。所需冷却水量应按热平衡方法计算。3）对于超过100c的高温水，在进人降温池时应将其二次蒸发的饱和蒸汽导出池外，对IO（TC以下的水进行冷却降温处理。4）在厂区范围内，各个车间的排水在排入室外管网时,其水温不宜超过50；并应使厂区总排水出口排水温度，不得超过40。5）降温池应设于室外。如设室内，水池应密闭，并设置密封人孔和通向室外的通气管。（2）容积确定1）间断排放污水时，应按一次最大排水量与所需冷却水量的总和计算有效容积。2）连续排放污水时，应保证污水与冷却水能充分混合。（3）管道设置要求1）有压高温污水进水管口宜装设消声设施，有两次蒸发时，管口应露出水面向上并应采取防止烫伤人的措施。无两次蒸发时，管口宜插进水中深度20Omm以上。2）冷却水与高温水混合可采用穿孔管喷洒，如采用生活饮用水作冷却水时，应采取防回流污染措施。3）降温池虹吸排水管管口应设在水池底部。4）应设排气管，排气管排出口设置应符合安全、环保要求。1.3.化粪池化粪池是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的最初级处理构筑物。（1）设置条件在下列情况下应设置化粪池：1）当城镇没有污水处理厂时，生活粪便污水应设化粪池,经化粪池处理合格后方可排入城镇下水道或水体。2）城镇虽有生活污水处理厂的规划，但其建设滞后于建成生活小区，则应在生活小区设置化粪池。3）一些大、中城市由于排水管网系统较长，为防止粪便淤积堵塞下水道，也要设置化粪池，粪便污水经预处理后再排人城市管网。4）城市管网为合流制排水系统时，生活粪便污水应先经化粪池处理后，再排人合流制排水管网。5）大城市的排水管网对于排水水质有一定要求时，粪便污水也应设化粪池进行预处理。（2）总容积计算V2+V3（3-13）式中V化粪池总容积（m3）；V i污水部分容积（m3）；V 2污泥部分容积（m3）；V 3保护容积（m3）。1）污水部分的容积vl=Nqt（3-14）1 24×1OOO式中N化粪池实际使用人数，为总人数乘以系数,建筑物类型有关见表3-23；t污水在池中停留时间应根据污水量确定，宜采用1224h,当污水量较小或粪便单独排放时，采用上限值，反之采用下限值；q每人每日的生活污水量L/（人d）,按表3-24计算；当不同污水量定额的建筑物共用一个化粪池时q=f（qN）IfNn（3-15）式中qn各类建筑物污水定额L（人d）;Nn相应建筑物污水量定额的实际使用人数。表323化粪池使用人数百分数建筑物名称Q值（）医院、疗养院、幼儿园（有住宿）100住宅、集体宿舍、旅馆70办公楼、教学楼、实验楼、工业企业生活间40职工食堂、餐饮业、影剧院、体育场（馆）、商场和其他场所（按座位）10表3-24每人每日污水量和污泥量分类生活污水和生活废水合流排出生活污水单独排出每人每日污水量/L与用水量相同20-30每人每日污泥量/L0.70.42)污泥部分容积VJNTQa)-b)Kxl.2(316)(1.00-c)×1000,式中每人每天污泥量L/（人d），按表347计算；N化粪池实际使用人数；T污泥清掏周期（d）,应根据污水温度和当地气候条件确定，宜采用312个月，当污水温度和当地气温均较高时取下限值，反之取上限值；b进人化粪池中新鲜污泥含水率可按95%计；K污泥发酵后体积缩减系数宜取0.8；C化粪池中发酵浓缩后的污泥含水率可按90%计算；1.2） 清掏污泥后遗留熟污泥量的容积应按污泥部分容积的20%计算。1.3） 容积V3:根据化粪池容积大小，按照保护层高度为25045Omm设计。（3）化粪池构造的基本要求1）化粪池的长度与深度、宽度的比例应按污水中悬浮物的沉降条件和积存数量，经水力计算确定，但深度（水面至池底）不得小于1.3m,宽度不得小于075m,长度不得小于1.0m,圆形化粪池直径不得小于1.0mo2）双格化粪池第一格的容量宜为计算总容量的75%,三格化粪池第一格的容量宜为计算总容量的60%,第二格和第三格各宜为计算总容量的20%o3）化粪池格与格、池与连接井之间应设通气孔洞。4）化粪池进水口、出水口应设置连接井与进水管、出水管相接。5）化粪池进水管口应设导流装置，出水口处及格与格之间应设拦截污泥渣的设施。6）化粪池池壁和池底，应防止渗漏。7）化粪池顶板上应设有人孔和盖板。8）当化粪池的总容积超过50m3时，宜设置两个并联的化粪池。9）化粪池的最小容积为2n?时，此化粪池为圆形（又称化粪井）双格连通。每格有效直径不小于LOm,两格容积相等。（4）布置要求1）化粪池距离地下水取水构筑物不得小于30m。2）化粪池的设置应符合：化粪池宜设置在接户管的下游端，便于机动清掏的位置。化粪池池外壁距建筑物外墙不宜小于5m,并不得影响建筑物基础。当条件限制化粪池设置于建筑物内时，应采取通气、防臭和防爆措施。医院生活污水的化粪池应设在消毒池前，化粪池污水停留时间为36ho未经隔油处理的油脂污水不得进人化粪池，以免影响腐化效果。1.4） 医院污水处理（1）基本要求1）医院污水处理工程必须按国家计委、国务院环境保护委员会颁发的建设项目环境保护设计规定等有关标准、规范进行设计和施工。2）凡现有、新建、改建的各类医院以及其他医疗卫生机构被病菌、病毒所污染的污水都必须进行消毒处理。3）含放射性物质、重金属及其他有毒、有害物质的污水，不符合排放标准时，须进行单独处理后，方可排人医院污水处理站或城市下水道。4）凡新建、改建、扩建的医院污水处理设施，必须与主体工程同时设计，同时施工，同时投入使用。5）医院污水处理设施应具有处理效果好，管理方便，占地面积小，造价低廉等优点，并应避免对周围环境造成污染。6）经处理后的医院污水，其出水质必须符合医院污水排放标准等国家规定的要求；排人地面水域的医院污水,还必须符合地面水环境质量标准、污水综合排放标准等国家现行的有关规定的要求。7）医院污水处理流程应根据污水性质、排放条件等因素确定，一般排人城市下水道时，宜采用一级处理；排人地表水体时，应采用二级处理。8）经消毒处理后的污水，不得排人生活饮用水的集中取水点上游100Om和下游IOom的水体范围内。9）经消毒处理后的污水，如排人娱乐和体育用水水体、渔业用水水体时，还应符合有关标准要求。（2）污水量和污水水质1）医院的分项用水定额和小时变化系数应按建筑给水排水设计规范GB500152003确定。排水量宜为给水量的85%-95%o2）医院的综合排水量、小时变化系数，与医院性质、规模、设备完善程度等有关，应根据实测确定。如无实测资料时，亦可按照下列数据计算：设备比较齐全的大型医院：平均日污水量为65080OL/（床d）,k=2.02.2。一般设备的中型医院：平均日污水量为500-600L/（床d）,k=2.225°小型医院：平均日污水量为350400L/（床d）,k=2.5o3）在无实测资料时，医院每张病床每日污染物的排出量可按下列数值选用：BOD5:60g/（床d）;COD：100-150g/（床d）;悬浮物：40-500g/（床d）0污染物的排出量除以耗水量，称为有害物质污染浓度。4）医院污水处理流程及构筑物应尽量利用地形，采用重力排放。5）在采用一级处理流程时，医院污水应与生活区污水、雨水分流，仅对医院污水进行消毒；在采用二级处理或深度处理流程时，根据需要，职工生活区污水可与医院污水合流进行处理。但厨房污水必须设置隔油池（井）。6）医院污水处理设施应有防腐蚀、防渗漏及防冻等措施。各种构筑物均应加盖，密闭时应有透气装置。（3）处理工艺及相应要求1）设计处理流程应根据医院类型、污水排向、排放标准等因素确定。经处理后的医院污水排人有污水处理厂的市政排水系统时，应符合国家现行标准污水综合排放标准GB8978一1996规定的三级排放标准和现行国家标准医疗机构污水排放要求GB184662001的规定。排入未设置污水处理厂的市政排水系统、地面水域时，应根据污水受纳水体对生物学指标和有关理化指标的要求，符合现行国家标准污水综合排放标准GB8978-1996规定的一级或二级排放标准的要求。2）医院污水处理可选择工艺和构筑物：化粪池、格栅、计量池、调节池、生物处理池、沉淀池、过滤池、消毒接触池。中型以上医疗卫生机构的医院污水处理构筑物（如调节池、生物处理构筑物、沉淀池、消毒接触池等）应分两组，每组按50%的负荷计算。小型医疗卫生机构的医院污水处理设施，应设置事故超越管或维修时采取的措施，且必须保证消毒效果。在一级或二级工艺流程中，视需要条件确定水泵位置。3）提升式医院污水处理设施应设调节池，其有效容积宜为56h污水平均小时流量。4）化粪池的沉淀部分和腐化部分的计算容积，应按建筑给水排水设计规范计算确定。污水在化粪池中停留时间不宜小于36ho5）医院污水处理应设调节池，其有效容积应按工作班次或消毒次数计算确定。连续式消毒时，其有效容积直为35h的污水平均流量。间歇式消毒时，其有效容积为日污水量的1/2-1/4o重力式流程时，调节池容积可减少。6）计量池有效溶积，宜按最大时污水量的1/4计算。7）医院污水处理流程中，当为重力式流程时，宜采用平流式沉淀池。8）当调节池与初次沉淀池合并设计时，均应满足调节与沉淀的要求。9）连续式消毒时，接触池容积的确定：污水在接触池中的接触时间应按表325确定；当流量为重力式时，污水量按最大小时污水量计算；当流程中采用污水泵提升时，污水量应按水泵每小时实际出水量计算；间歇式消毒时，接触池的总有效容积应根据工作班次、消毒周期确定，宜为调节池容积的12o表3-25污水在消毒池中的接触时间和余氯医院类别接触时间/h余氯量/(mgL)一级标准二级标准三级标准一级标准二级标准三级标准医院、兽医院和医疗机构的含病原体污水1.01.01.0<0.5>3>2传染病、结核病医院的污水1.51.5N1.5<0.5>6.5>510）连续式接触池构造的设计要求：接触池应加设导流板，避免短流。接触池的水流槽长度和宽度比不宜小于20：Io出口处应设取样口。11）当采用生化法时，应按照有关规范设计。（4）消毒剂的投加消毒工艺的设计参见第1章给水工程和第2章排水工程。医院污水处理设计规范CECSO7：2004和其他设计规范规定如下：1）消毒剂的选择应根据污水量、污水的水质、受纳水体对出水的水质要求、投资和运行费用、药剂的供应情况、处理站与病房和居民区的距离，以及操作管理水平等因素，经技术经济比较后确定。一般宜采用液氯、次氯酸钠、漂白粉精或漂白粉作为消毒剂。2）当污水采用氯化法消毒时，其设计加氯量数据为：一级处理出水的设计加氯量一般为3050mg/Io；二级处理出水的设计加氯量一般为1525mgL°3）当用液氯消毒时，必须采用真空加氯机，并应将投氯管出口淹没在污水中。严禁无加氯机直接向污水中投加氯气。4）加氧机宜设置两套，其中一套备用。1.5） 一般情况下，宜采用小容量的氯瓶。氯瓶一次使用周期应不大于3个月。6）单位时间内每个氯瓶的氯气最大排出量的规定；容积为40L的氯瓶最大排出量应为：750g/h；500kg的氯瓶最大排出量应为：3000g/ho7）加氯系统的管道材料的选择规定：输送氯气的管通应使用紫铜管，严禁使用聚氯乙烯等不耐氯气腐蚀的管道。输送氯溶液的管道宜采用硬聚氯乙烯管，严禁使用钢、铁等不耐氯溶液腐蚀的金属管。8）加氯系统的管道应明装，埋地管道应设在管沟内。管道应有良好的支撑和足够的坡度。9）加氯系统的管路应设耐腐蚀的压力表，水射器的给水管上应设普通压力表。10）氯溶液管路上的阀门应采用塑料隔膜阀。11）当采用现场制造的次氯酸钠消毒时，应选用电流效率高、盐耗与电耗低、运行寿命长、操作方便和安全可靠的次氯酸钠发生器。12）盐溶液进人次氯酸钠发生器前，应经沉淀、过滤处理。13）接触次氯酸钠溶液的容器、管道、设备和配件都应使用耐腐蚀的材料。14）当采用二氧化氯发生器时，二氧化氯含量不得低于50%,且应保证运行安全、自动定比投配原料。15）医院污水消毒一般宜采用氯消毒（成品次氯酸钠、氯片、漂白粉、漂粉精或液氯）。如运输或供应困难时，可采用现场制备次氯酸钠、化学法制备二氧化氯消毒方式。16）如有特殊要求并经技术经济比较认为合理，可采用臭氧消毒法。（5）放射性废水处理的要求医院建筑内含放射性物质、重金属及其他有毒、有害物质的污水，如不符合排放标准时，需进行单独处理后，方可排入医院污水处理站或城市排水管道。1）医院中产生的低放射性污水。如排入医院内的排水管道，且其放射性浓度超过露天水源中限制浓度的100倍，或医院总排出口水中的放射性物质含量高于露天水源中的限制浓度时，必须进行处理。2）当医院中的低放射性污水排入江河时应符合：排出的放射性污水浓度不得超过露天水源中限制浓度的100倍；应在设计和控制排放量时，取10倍的安全系数；应避开经济鱼类产卵区和水生生物养殖场；经处理后的污水不得排入生活饮用水集中取水点上游100Om和下游100m的水体内，且取水区中的放射性物质含量必须低于露天水源中的限制浓度。3）低放射性污水宜设衰变池处理，衰变池必须设计成推流式的，以保证足够的停留时间，避免短流。4）当污水中含有几种不同的放射性物质时，污水在衰变池中的停留时间应根据各种物质分别计算确定，取其中最大值，并考虑一定的安全系数。（6）污泥处理医院污水处理系统的污泥，宜由城市环卫部门集中处置。当城镇无集中处置条件时，可采用高温堆肥或石灰消化方法处理。其设计参见第2章排水工程，其相关规定如下：1）污泥必须经过有效的消毒处理。2）污泥的处理与处置方法，应根据投资与运行费用、操作管理和综合利用的可能性等因素综合考虑。3）当污泥由槽车运至集中的处理设施进行处理时，有关污泥处理系统的设计标准可遵照室外排水设计规范GBJ141987中的有关规定办理。4）当污泥采用氯化法消毒时，加氯量应通过试验确定。当无资料时，可按单位体积污泥中有效氯投加量为25gL设计。消毒时应充分搅拌混合。5）当采用高温堆肥法处理污泥时应符合：合理配料，就地取材；堆温保持在60以上不少于Id；保证堆肥的各部分都能达到有效消毒；采取防止污染人群的措施。6）当采用石灰消毒污泥时，必须使污泥的PH值提高到12以上，并存放7d以上。设计石灰投加量可采用15g/L（以Ca（OH）2计）。7）在有废热可以利用的场合可采用加热法消毒，但应采取防止臭气扩散污染环境的措施。1.5生活污水处理生活污水处理详细设计参见第2章排水工程。设置生活污水处理设施的房间或地下室应有良好的通风系统，当处理构筑物为敞开式时，每小时换气次数不宜小于15次，当处理设施有盖板时，每小时换气次数不宜小于5次。生活污水处理应设置排臭系统，其排放口位置应避免对周围人、畜、植物造成危害和影响。生活污水处理构筑物机械运行噪声不得超过现行的国家标准城市区域环境噪声标准和民用建筑隔声设计规范的要求。生活污水处理设施的设置应符合：1）宜靠近接入市政管道的排放点。2）居住小区处理站的位置直在常年最小频率的上风向,且应用绿化带与建筑物隔开。3）处理站宜设置在绿地、停车坪及室外空地的地下。4）处理站如布置在建筑地下室时，应有专用隔间。5）处理站与给水泵站及清水池水平距离不得小于IOmo
