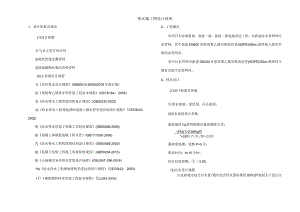

排水施工图设计说明1、设计依据及规范(1)设计依据1)与业主签订的合同2)现状管线实测资料3)现场踏勘收集的其他资料(2)主要规范及规程1)室外排水设计规范(GB50014-2006)(2016年修订版)2)埋地聚乙烯排水管管道工程技术规程(CECS164：2004)3)给水排水工程管道结构设计规范(GB50332-2002)4)给水排水工程埋地预制混凝土圆形管管道结构设计规程(CECSI43：2002)5)给水排水管道工程施工及验收规范(GB50268-2008)6)混凝土和钢筋混凝土排水管(GB/T11836-2009)7)给水排水工程构筑物结构设计规范(GB50069-2002)8)混凝土结构工程施工质量验收规范(GB50204-2015)9)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)10)给水排水工程埋地铸铁管道结构设计规程(CECSI42：2002)2、工程概况该项目为东郭新街、晏渡一路、晏渡二路道路改造工程，为新建雨水管网和污水管网，其中新建DN600高密度聚乙烯双壁波纹管(HDPE)456m,最终排入现有市政雨水管网内。其中污水管网为新建DN300高密度聚乙烯双壁波纹管(HDPE)352m,最终排入现有市政污水管网内。3、排水设计(1)设计标准及参数1)排水体制：采用雨、污分流制。2)雨水系统设计参数暴雨强度(q)采用铜梁区暴雨强度公式：_1516(1÷0.945IgP)"+0351产(升/秒公顷)暴雨重现期：道路P=5年；集流时间：tl=15分钟；综合径流系数：二0.65;(2)污水设计规模11)埋地塑料排水管道工程技术规程(CJJl43-2010)污水按城市综合污水量(城市综合用水量标准的80%)和规划人口进行计算。_1516(1÷0.945IgP)”"35产(升/秒公顷) 设计暴雨重现期：道路排水系统P=5年 设计降雨历时：t=tl(min)其中，地面集水时间：tl=5(min)管渠内雨水流行时间：t2(min)按计算确定。 综合径流系数：中=0.65。汇水面积(F)分地块计算(Ha)O(2)雨水平面布置东郭新街、晏渡一路、晏渡二路道路改造工程：本次设计雨水管道排向基本依照规划道路方向排水，沿道路坡度铺设雨水管道，在管网末端处排入现状排水涵洞。4)雨水管道纵断面设计本工程雨水管线基本沿道路坡向敷设，坡度同道路坡度。雨水管最小坡度不小于0.002,最小流速不小于0.75ms,根据山地城市室外排水管渠设计标准(DBJ50/T-296-2018),金属管道最大流速不大于10.0ms,塑胶管道最大流速不大于8.Om/s,钢筋混凝土管道最大流速不大于5.Oms,按满流计算。5、污水设计(3)污水基本设计参数最大设计流速：排水管道Vmax=5.Om/s：最小流速：污水管道在设计充满度下为Vmin=O.6ms.,雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表:管径最大设计充满度200-3000.55350-4500.65500-9000.70210000.75最小管径与最小设计坡度：市政排水管最小管径控制在d300,最小设计坡度控制在i=0.0016o本工程排水管道均采用管顶平接。4、雨水设计(1)雨水水力计算控制管段水力计算所示，非控制管段实际过流能力均大于控制管段。雨水管道按满流设计；A、雨水系统设计参数雨水设计流量公式：Q=qF(L/S)暴雨强度(q)采用铜梁区暴雨强度公式：R_(-一Sin珈。)水力半径：=一函(m)Or：=(÷sincos)r2(m2)h>D/2R-一。+sin0cos”_2(i)(In)n：管材粗糙系数，钢筋混凝土管(非满流)取n=0.013,塑料管取n=0.009。5、管材、基础和接口(1)管道断面形式本工程的雨水管道采用圆形断面。(2)管材雨水管道均采用HDPE双壁波纹排水管，环刚度SN28000Nf,d300雨水口连接管采用II级钢筋混凝土管。污水管道均采用HDPE双壁波纹排水管，环刚度SN28000Nf,HDPE管应符合室外排水设计规范(GB50014-2006)(2016版)要求及各企业的产品标准及安装操作手册。双壁波纹管质量应符合埋地聚乙饰排水管管道工程技术规程(CECS164：2004)的相关规定，钢筋混凝土管材应符合国家标准混凝土和钢筋混凝土排水管(GB/T11836-2009)的相关规定。根据重庆市建委关于限制、禁止使用落后技术的通告(第一五号)(渝建发2007240号)的规定，本次设计的新型管材为HDPE双壁波纹排水(I)污水量计算根据重庆市铜梁区控制性详细规划,本设计排污系数按80%考虑。计算得,本次设计范围内的污水量为L83L(ha*s)。分流制污水管道设计流量计算公式：Qmax=Qave×(1+0.1)×Kz(L/S)式中Qmax：设计污水流量(L/S)最高日最高时污水秒流量。Qave:平均日平均时污水流量(L/S),根据综合污水量标准q计算Qave=qX流域计算人口数(人)/(24×3600)(L/S)q;城市综合供水量标准X80%(L/Cap.d)0.1：雨水渗入量系数Kz:总变化系数，按下表取值污水平均日流量(L/S)51540701002005001000总变化系数KZ2.32.01.81.71.61.51.41.3污水管道水力计算公式(非满流)Q=v(ls)水力计算按满宁公式：(ms)(m2)h < D/2过水断面：A=(0sin0cos)r2扯断伸长率变化:-30+10%f、压缩率30%为宜，即（胶圈截面直径-接口间隙）/胶圈截面直径=30%胶圈由管材生产厂家按规格配套供应。管道接口施工时应使胶圈压缩均匀，避免出现胶圈扭曲、接口回弹等现象。4）借转角度：承插口管道铺设时允许每个接口借转角度为0.5°,最大不允许超过1°。6、附属构筑物（1）普通检查井管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔30m设置检查井，按照管道管径及管道埋深确定检查井规格。检查井最大间距见下表:检查井最大间距表管径或暗渠净高（nun）最大间距（In）污水管道雨水（合流）管道20040040505007006070800-100080901100-150010012016002000120120本工程检查井拟全部采用钢筋混凝土检查井，雨水检查井详市政排水管道工程及附属设施06MS201-3,页12。污水检查井市政排水管道工程及管。(3)管道基础、接口HDPE管接口形式采用双橡胶圈承插连接，详细作法参照厂家使用说明。双壁波纹管覆土0.73.5m采用120°粘土垫层基础；覆土3.56.Om采用180。粘土垫层基础。覆上：6m的排水管采用180°混凝土基础。管道基础应置于密实的未扰动的原状土层上，要求地基承载力20.2Mpao若遇流砂、淤泥、杂填土等软弱地基时应采取换土回填等加固措施，使之达到设计要求的地基承载力。橡胶密封圈应满足混凝土和钢筋混凝土排水管用橡胶密封圈(JC/T946-2005)的要求。管道连接所采用的弹性橡胶密封套的性能应符合现行行业标准橡胶密封件.给、排水管及污水管道用接口密封圈.材料规范HG/T3091-2000的规定。橡胶圈材料为氯丁橡胶，胶圈不应有气孔、裂缝和重皮，其物理性能应符合下列要求：a、邵氏硬度46-55度b、伸长度2375%c、拉伸强度29MPad、压缩永久变形(70oCX24h)近20%e、热空气老化(70°CX7天)，硬度变化：-5+8IRHD拉伸强度变化：-20%道路侧石边缘1.5铁路钢轨（或坡脚）5.0轨底1.2电车（轨底）2.01.0架空管架基础2.0油管1.50.25压缩空气管1.50.15辄气管1.50.25乙块管1.50.25电车电缆0.5明渠渠底0.5涵洞基础底0.15注：1表列数字除注明者外，水平净距均指外壁净距，垂直净距系指下面管道的外顶与上面管道基础底间净距。2采取充分措施（如结构措施）后，表列数字可以减小。3与建筑物水平净距，管道埋深浅于建筑物基础时，不宜小于2.5m,管道埋深深于建筑物基础时，按计算确定，但不应小于3.0m。（2）雨水口本工程采用预制混凝土铸铁雨水口，详06M201-8,页33,雨水算为铸铁成品。本次设计按双算雨水口泄流能力25Ls原则进行计算、布设雨水口。若无特别注明，雨水口连接管为d300,以不小于0.01的坡度坡向雨水检查井。在道路凹曲线段布置雨水口时必须设在最低处，施工中应根据实际情况合理调整。雨水口宜低于路面35mm.雨水口间距宜为2550m0连接管串联雨水口个数不宜超过3个。雨水口连接管长度不宜超过25m。附属设施06MS201-3,页21位于车行道内检查井井盖、座采用D400型防盗防沉降球墨铸铁井盖。位于车行道外的排水检查井井盖、座可采用B125型防盗球墨铸铁井盖。检查井盖应采取防坠落措施。制作检查井盖所用的球墨铸铁应符合GB1348的规定。井盖选型需符合检查井盖（GB/T23858-2009）要求。设于车行道和人行道下的检查井井盖顶面与路面齐平。检查并踏步采用塑钢踏步。设在车行道下的检查井，井圈周围应进行加固（详检查井井周加固结图）井室周围回填压实时应沿井室中心对称进行，且不得漏夯；回填材料压实后应与井壁紧贴。本工程新建混凝土检查井41座。排水管道和其它地下管线（构筑物）的最小净距名称水平净距（m）垂宜净距（m）建筑物见注3给水管d200mm1.00.4d>200mm1.5排水管0.15再生水管0.50.4燃气管低压P0.05MPa1.00.15中压0.05MPa<P0.4MPa1.20.15高压0.4MPa<P0.8MPa1.50.150.8MPa<P1.6MPa2.00.15热力管线1.50.15电力管线0.50.5电信管线1.0直埋0.5管块0.15乔木1.5地上柱杆通讯照明及VlOkV0.5高压铁塔基础边1.5道两侧高差不得大于O.3m,其密实度与路基要求一致。回填方式应符合上述GB50268-2008规范和CECS164：2004规程的要求。（10）排水管道应根据给水排水管道工程施工及验收规范（GB50268-2008）规范按无压管道进行严密性试验，双壁波纹管的密闭性检验还应符合CECS164：2004规程的要求。（11）排水管道施工过程中需与其它综合管线施工密切配合，确保所有管线平面和竖向布置合理。（12）本工程施工应严格遵循现行有关施工验收规范和技术规程办理。（13）工程正式开工前，建设或施工单位应组织一次图纸技术交底。希望施工单位全面系统地熟悉图纸，如发现设计中的问题（包括各专业之间的错、漏、碰、缺），请及时通知我院会同解决。对施工问题的处理，应以书面签署盖章为准。（14）在所有的钢筋混凝土构件上的预留孔洞，预埋套管及预埋件，在混凝土浇筑前必须由水专业的施工人员配合工作，并签署后方可浇筑，以免错漏和移位。严禁事后打孔凿洞。（15）施工前施工单位应对施工范围内现状管网进行摸排，避免排水管道施工期间对现状综合管网造成影响（16）排水管道沟槽开挖时需注意对现状管网进行保护，避免管道开挖对现状管网造成影响（17）管道沟槽开挖放坡造成现状管网影响时，可局部调整排水管网位7、排水管道施工注意事项(1)排水管线长度均为理论平面长度，施工时以实测为准。(2)沟槽边坡开挖深度大于3.Om时应增加支撑措施，边坡坡度及支撑方式应符合上述GB50268-2008规范的规定。(3)若无特别注明，管道基础承载力应不小于200KNm2,道路填方段管道密实度应大于90%。若不能满足要求，则应超挖0.5m,再回填0.5m厚的砂卵石或级配碎石，最后施工管道基础。对地基松软或不均匀沉降地段，管道基础应采取加固措施，必要时应联系设计人员现场研究解决。(4)混凝土及钢筋混凝土构筑物必须浇筑密实，不得出现蜂窝、麻面。(5)施工前应校测已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。若施工中发现设计图纸与现场实际情况有较大出入时，应及时报告业主和监理，并联系设计人员共同研究解决。(6)排水管道内底标高是排水管道施工的主要依据，必须符合设计要求。(7)检查井井面标高须根据现场实际情况进行调整，当现场检查井井面标高与实际出入较大时，应及时通知设计人员根据现场实际情况进行调整。(8)过街预留管管端用砖封堵，并作好隐蔽记录，以利支路接入，管材及基础接口形式与相应干线相同。(9)沟槽回填应在水泥砂浆和混凝土强度达到设计强度的75%后进行，并要求同时进行，沟槽应分层对称回填夯实，每层回填高度不大于02m,管置，避免对现状道路下综合管网造成破坏。（18）施工前需复核末端现状涵洞标高及位置，确保设计排水管道可以接入涵洞。如涵洞实际标高与现有资料差距较大时，应及时通知设计人员根据实际现场情况进行调整。（19）其余未尽事宜按国家现行规范和标准执行。
