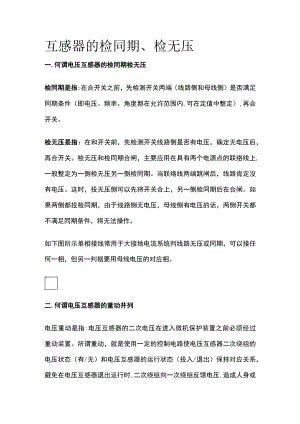

互感器的检同期、检无压一.何谓电压互感器的检同期检无压检同期是指:在合开关之前，先检测开关两端（线路侧和母线侧）是否满足同期条件（即电压、频率、角度都在允许范围内,可在定值中整定）,再合开关。检无压是指：在和开关前，先检测开关线路侧是否有电压，确定无电压后，再合开关。检无压和检同期合闸，主要应用在具有两个电源点的联络线上,一般整定为一侧检无压另一侧检同期。当联络线两端跳闸后，线路肯定没有电压。这时，投无压侧可以先将开关合上，另一侧检同期后在合闸。如果两侧都投检同期，由于线路侧无电压，母线侧有电压的话，两侧开关都不满足同期条件，将无法操作。如下图所示单相接线常用于大接地电流系统判线路无压或同期，可以接任何一相，但另一判据要用母线电压的对应相。二.何谓电压互感器的重动并列电压重动是指:电压互感器的二次电压在进入微机保护装置之前必须经过重动装置。所谓重动，就是使用一定的控制电路使电压互感器二次绕组的电压状态（有/无）和电压互感器的运行状态（投入/退出）保持对应关系，避免在电压互感器退出运行时,二次绕组向一次绕组反馈电压,造成人身或设备事故。电压并列是指：在变电站一次主接线为桥形接线、单母分段等含有分段断路器的接线方式下，两段母线的电压互感器二次电压还应经过并列装置，以使微机保护装置在本段母线电压互感器退出运行而分段断路器投入的情况下，可以从另一段母线的电压互感器二次绕组获得电压。如图所示：1段母线和段母分列运行，现在要对II断母线PT进行检修，如果没有电压并列，此时II母上的保护装置将失去电压，不能正常动作，保护装置不能准确反应I段母线的相关电气量。如果有电压并列装置后就能正确反应相关电气参数。三.何谓电压互感器的切换它指的是主接线形式为双母线的电气设备依靠隔离开关在两条母线之间变换位置时，其二次设备如何对应的变换电压的来源，即在两段母线上的两组电压互感器重动后的输出端上切换。（简单的说就是双母线接线并列运行时，线路在哪条母线运行，二次保护设备上的电压就是拿条母线PT上的电压，通过隔离开关来实现切断）。如图所示：接线图为双母接线LII母分列运行，当线路在I母运行时,二次必须取I母电压（PTl）,线路在II母时必须取II母电压（PT2）同。当运行人员进行一次隔离开关的切换时，二次电压也能自动切换（即有电压逻辑要求的保护装置应根据自身所接母线的位置确定所需电压取自哪一段母线）。四.电压重动与并列的联系区别电压的重动并列是针对PT的二次回路而言的，需要根据不同运行状态来考虑通过母联开关连接的各条母线上的PT的相互关系，电压切换就是针对一个间隔而言指的是如何让一个主接线为双母线的电气设备通过母线刀闸在两条母线之间切换使其二次设备也随着位置的变化来确定二次设备的电压的输入源。电压的重动并列及切换是二次系统中重要的概念，其回路运行的可靠性对保护及计量装置有着重要的意义。五.电压互感器的接线及使用范围在满足二次电压和负荷要求的条件下，电压互感器应尽量采用简单接线。电压互感器的各种接线方式及其适用范围见表:六.电压互感器配置原则1.对于主接线为单母线、单母线分段、双母线等，在母线上安装三相式电压互感器；当其出线上有电源，需要重合闸检同期或无压，需要同期并列时，应在线路侧安装单相或两相电压互感器2、对于3/2主接线，常常在线路或变压器测安装三相电压互感器，而在母线上安装单相互感器以供同期并列和重合闸检无压、检同期使用。3、内桥接线的电压互感器可以安装在线路侧，也可在母线上，一般不同时安装。安装地点不同对保护功能有所影响4、对220kV及以下的电压等级，电压互感器一般有两至三个次级，一组接为开口三角形，其他接为星形。在500kV系统中,为零继电保护的完全双重化，一般选用三个次级的电压互感器，其中两组接为星形，一组接为开口三角形。5、当计量回路有特殊需要时，可增加专供计量的电压互感器次级或安装计量专用的电压互感器组。6、在小接地电流系统，需要检查线路电压或同期时，应在线路侧装设两相式电压互感器或装一台电压互感器接线间电压。7、在大接地电流系统中，线路有检查线路电压或同期要求时，应首先选用电压抽取装置。5OOkV线路一般装设三只电容式线路电压互感器，作为保护、测量和载波通信公用。
