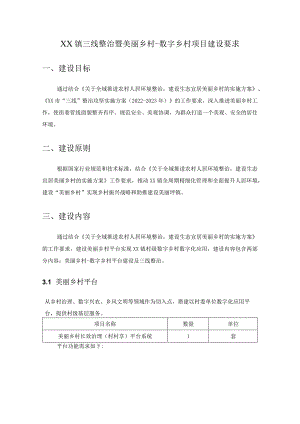

XX镇三线整治暨美丽乡村-数字乡村项目建设要求.docx

XX镇三线整治暨美丽乡村-数字乡村项目建设要求一、建设目标通过结合关于全域推进农村人居环境整治，建设生态宜居美丽乡村的实施方案、XX市“三线”整治攻坚实施方案（2022-2023年）的工作要求，深入推进美丽乡村工作，使街巷管线面貌整齐有序、规范安全、美观协调，为群众打造一个美观、安全的居住环境。二、建设原则根据国家行业规范和技术标准，结合关于全域推进农村人居环境整治，建设生态宜居美丽乡村的实施方案工作要求，推动XX镇全周期精细化管理和全面提升人居环境，建设“美丽乡村”实现乡村振兴战略和助推建设美丽坪镇。三、建设内容通过结合关于全域推进农村人居环境整治，建设生态宜居美丽乡村的实施方案的工作要求，建设美丽乡村平台实现XX镇村级数字乡村数字化应用，建设内容包含两部分内容：美丽乡村-数字乡村平台建设及三线整治。3.1 美丽乡村平台从乡村治理、数字兴农、乡风文明等领域作为切入点，搭建以村委单位数字化应用平台，提供村级基层服务。项目名称数量单位美丽乡村长效治理（村村享）平台系统1套平台功能需求如下:3.1.1 微服务平台微服务平台是村级基层服务的总平台，采用开放的接口，可接纳村级各个应用，并将所有数字化信息在统一的界面进行展示，全面直观展示乡村的人、事、物。3.1.1.1 视频监控本期需在XX镇建设38路视频监控点，在村级账号里村级地图上对应视频点进行逐个打点，查阅时单点点位逐个调阅。供应商应提供相应数量的互联网专线接入线路（上行带宽宜不低于4Mbps）。项目名称数量单位视频监控38路摄像头技术参数要求如下:产品规格分辨率分辨率要求200万像素或以上（108OP）传感器类型靶面（感光元件）要求尺寸在1/2.8或以上，CCD及CMOS皆可最低照度彩色:0.005LUX(F1.2,AGCON)；黑白：0.0002LUX(F1.2,AGC0N)0LuxwithIR存储功能最大支持标准MicroSD/MicroSDHC/MicroSDXC(128G),NAS(NFS,SMB/CIFS均支持)等通讯接口一个RJ45规格的10M/100M自适应以太网口工作温度和湿度-30oC60oC,湿度小于95%（无凝结）电源供应DC：12V±20%3.1.1.2可视化大屏展示系统一套（镇/村级）在XX镇政府建设可视化大屏显示系统用于展示美丽乡村平台系统。配备大屏电视1台,项目名称数量单位大屏电视1台具体参数要求如下:技术指标指标要求存储内存>16GB运行内存/RAM22GB背光方式直下式/DLED智能语音助手其他CPU核心数2四核WIFI频段2.4G&5GDP接口无HDMI(ARC)接口有数字RF接口支持数字RF接HDMl2.O接口数23个USB2.0接口数21个屏幕分辨率超高清4K屏幕尺寸275英寸HDR显示支持HDR显示类型LED显示连接方式无线/有线3.1.2数字兴农应用通过微信公众号介绍乡村基本情况、党群服务中心、村委班子简介以及乡村的特色产品推荐介绍。3.1.3乡村治理应用3.1.3.1 信息通知通过微信公众号展示包括村务通知、政务要闻、乡村动态三个栏目。3.1.3.2 三务公开通过微信公众号定期对村级政务、村务、财务、乡村动态进行公开。落实广大群众的知情权和监督权。3.1.3.3 随手拍需具备对运营商新增管道、吊线、加挂光缆上报、审批、反馈、留档等闭环管理等功能。同时，各村村民或巡查人员均可通过微信公众号的便民服务栏目下的随手拍功能对村里面的各项散、乱、污，或者是好人好事等进行随时随地的拍照留言、举报、表扬，每条村配置3个账号。3.134智慧大喇叭通过服务平台/微信公众号控制智慧大喇叭，实现文字转语音，通过广播室播音等方式为村民提供广播服务,涵盖日常广播、公共应急指挥、政策法规宣传、农业气象播报、农业知识普及、农村文化教育、农村娱乐生活等应用场景，为农村处理基层组织管理事务、丰富农村文化生活、应对农村突发事件、促进农村社会稳定有着重要作用。大喇叭通过手机APP一键喊话、文字转语音、广播室播音等方式为村民提供广播服务，涵盖日常广播、公共应急指挥、政策法规宣传、农业气象播报、农业知识普及、农村文化教育、农村娱乐生活等应用场景，为农村处理基层组织管理事务、丰富农村文化生活、应对农村突发事件、促进农村社会稳定有着重要作用。更加高效地对民意信息进行线上收集。本次需建设145套智慧大喇叭，其中带话筒的21套，音柱版的124套。项目名称数量单位智慧大喇叭124套21套具体参数要求如下:3.1.3.4.1话筒技术参数要求技术指标指标要求1个4G接收模块支持短信或移动电话远程紧急插播2路USB输入USB接口；码流格式：MP32组音频输入RCA2个话筒接口共用一个模块,在工作时只能用一个1路电话FSK来电显示RJII音频编码编码MPEG-ILayer2采样率32/44.l48KHz采样精度16-bit码率32Kbps64Kbps128Kbps/192Kbps/256Kbps/384Kbps网络传送音频格式MP3IP输出UDP协议，10100Mbps网口/TCP协议模拟音频输出RCA接口1路监听扬声器输出功率：3W操作LCD液晶显示/按键操作网管Web/支持网络远程管理语言简体中文尺寸272mm×185mm×50mm重量2.3Kg温度范围-2045°C（工作）；-20"80oC（储存）电源外置式适配器输入220VAC/50HZ,输出12VDC/2A功耗<24W系统接入美丽乡村平台3.1.3.4.2智能音柱技术参数要求技术指标指标要求电源输入AC220V±15%,5060Hz天线SMA接口串口RS232、支持图文输出网口输入1路RJ45,10/100Mbps自适应SIM卡槽标准卡：尺寸为25mmX15mmX0.8mm网络制式GPRS；CDMA；WCDMA；TD-SCDMA；LTEFDD；LTETDD1路指示灯红、绿状态显示内置1路喇叭输出825W音频解码格式MPEG-KMPEG-2音频位率40Kbps-320Kbps自适应音频失真度1%音频信噪比255dB音频频响±ldB（IOoHZ15KHZ）温度范围-2045°C（工作）；-20"80o（储存）系统接入美丽乡村平台尺寸（长X宽X高）320x205xl65mm外壳防护等级IP66播音范围40M3.1.4乡风文明应用3.1.4.1乡村文化汇集在线视频渠道、资讯客户端、社交平台、短视频渠道、垂直类渠道和小视频渠道，将优质乡村小视频专题经验汇总，案例分享。3142乡村活动通过微信公众号发布活动，村民通过手机可直接获取活动信息并在线参加活动。3.1.4.3积分银行积分管理、积分超市、积分排行榜；激发乡村治理活力，提高群众参与村务管理的积极性。3.2三线整治三线整治仅针对通信线路整治，不包含电力线路整治。整治范围为XX镇19个村(社区)。重点围绕“美观”、“安全”两个方面，解决社区内“蜘蛛网”线路、架空管线相互捆绑、乱飞乱吊、吊线摇摇欲坠、电缆盘留杂乱、布放无序、强弱电线路不分离等问题，整治的内容包括，架空线路的整理、绑扎、移位、升高、吊线新建、拉线调整、保护，通信电杆的扶正、更换，主干道跨线进行顶管入地等。3.2.1 技术标准(1)中华人民共和国国家标准通信管道与通道工程施工及验收规范(GB50374-2006)。(2)中华人民共和国国家标准建筑施工场界环境噪声排放标准(GB12523-2011)。(3)中华人民共和国通信行业标准通信线路工程验收规范(GB51171-2016)<>(4)中华人民共和国通信行业标准宽带光纤接入工程验收规范(YD5207-2014)。(5)中华人民共和国通信行业标准通信建设工程安全生产操作规范(YD5201-2014)o(6)建设工程安全生产管理条例，国务院令第393号。(7)国务院关于进一步加强企业安全生产工作的通知，国发201023号。(8)中央企业安全生产禁令，国有资产监督管理委员会令第24号。（9）关于印发通信建设工程安全生产管理规定的通知，工信部规2015406号文。（10）XX市“三线”整治攻坚实施方案（2022-2023年）。注：如有最新技术标准则按最新的执行。3.2.2 技术参数要求1、墙壁光缆安装的一般要求：（1）墙壁光缆沿建筑物敷设，应横平竖直不影响房屋建筑美观。墙壁光缆不应妨碍建筑物的门窗启闭。（2）安装光缆位置的高度应尽量一致，住宅楼与办公楼以2.53.5m为宜，厂房、车间外墙以3.55.5m为宜。表1墙壁光缆跨越街坊、院内通路线缆最低点距地而距离名称与线路交越时垂直净距市区道路5.5m胡同（里弄）5.Om铁路7.5m公路5.5m土路5.Oiti表2墙壁光缆与其他管线的最小间距表管线种类平行净距（Inm）垂直交叉净距（nun）电力线200100避雷引下线1000300保护地线5020给水管15020压缩空气管15020热力管（不包封）500500热力管（包封）300300煤气管30020其他通信线路1501002、钉固式墙壁光缆的敷设要求：（1）光缆沿墙壁用卡钩水平敷设时，卡钩间距离一般为50cm；若光缆作垂直方向敷设时，其卡钩间距离一般为IOoCmo（2）墙壁光缆用卡钩沿墙壁水平敷设时，其钉固卡钩的螺钉应钉在光缆的同侧。3、吊线式墙壁光缆的敷设要求：（1）墙壁光缆吊线程式为7/2.2规格的镀锌钢绞线。（2）各种终端、中间支持物，应装设牢固、横平竖直、整齐美观，各支持点力求水平。4、架空光缆敷设要求：（1）光缆吊挂采用电缆挂钩安装，挂钩程式为35mm。挂钩的卡挂间距应为500mm,允许偏差为±30mm°挂钩在吊线上的搭扣方向应一致，挂钩托板应齐全、整齐。（2）架空光缆敷设后应自然平直，并应保持不受拉力、应力，无扭转，无机械损伤。（3）光缆经十字吊线或丁字吊线处应安装保护管。（4）架空光缆在吊线接头处应进行吊扎。表3杆路与其它设施的最小水平净距表其它设施名称最小水平净距（In）备注消火栓1.0指消火栓与电杆距离地下管、缆线0.5Lo包括通信管、缆线与电杆间的距离火车铁轨地面杆高的4/3倍人行道边石0.5地面上已有其他杆路地面杆高的4/3以较长标高为基准市区树木0.5缆线到树干的水平距离郊区树木2.0缆线到树干的水平距离房屋建筑2.0缆线到房屋建筑的水平距离注：在地域狭窄地段，拟建架空光、电缆与已有架空线路平行敷设时，若间距不能满足以上要求，可以杆路共享或改用其他方式敷设电缆线路，并满足隔距要求。表4架空光缆架设高度表名称与线路方向平行时与线路方向交越时架设高度(m)备注架设高度(m)备注市内街道4.5最低缆线到地面5.5最低缆线到地面市内里弄(胡同)4.0最低缆线到地面5.0最低缆线到地面铁路3.0最低缆线到地面7.5最低缆线到轨面公路3.0最低缆线到地面5.5最低缆线到路面土路3.0最低缆线到地面5.()最低缆线到路面房屋建筑物0.6最低缆线到屋脊1.5最低缆线到房屋平顶河流1.0最低缆线到最高水位时的船桅顶市区树木1.5最低缆线到树枝的垂直距离郊区树木1.5最低缆线到树枝的垂直距离其它通信导线0.6一方最低缆线到另一方最高线条与同杆已有缆线间隔0.4缆线到缆线注：1、供电线为被覆线时，光（电）缆也可以在供电线上方交越。2、光缆必须在上方交越时，跨越档两侧电杆及吊线安装应做加强保护装置。3、通信线应架设在电力线路的下方位置,应架设在电车滑接线的上方位置。4、光、电缆通过河堤的方式和保护措施，应保证光、电缆和河堤的安全，并严格符合相关堤防管理部门的技术要求。323整治目标XX镇整治目标要求所有村至少达到“三线”整治优良村的要求，按照XX市“三线”整治攻坚实施方案（2022-2023年）优良村具体整治要求见下表：目标具体要求“三线”整治优良村1、全面完成户外架空线缆违规乱架的清理，“三线”治理效果明显。2、结合实际情况，部分区域通过设置线槽、管廊等形式进行隐藏。3、对部分有条件的区域进行“三线”下地改造。4、建立“三线”整治和日常管理工作机制。3.2.3 整治标准3.2.3.1 整治措施通过结合关于全域推进农村人居环境整治，建设生态宜居美丽乡村的实施方案的工作要求，结合通信杆、吊线、光缆、用户线和通信设施等五类整治对象，最后形成系列整治措施，具体如表5所示。在整治过程中如涉及新建光缆、用户割接、剪线重布等环节，应在XX镇乡村振兴战略工作专班的主导下，由各运营商配合开展其归属光缆专项整治。表5整治措施表管线设施存在问题整治标准措施问题归类光、电缆、电缆、吊线1、通信杆基础不稳、倾斜、折断、杆体有裂痕加强基础，扶正电杆、更换电杆，修复和强化杆体安全2、无通信杆、光、电缆挂树或临时杆、木杆新建通信管道吊线，合并路由，线路落地安全3、原有吊线负荷过大、在电力线上加挂光、电缆、跨路飞线严重，存在安全隐患新设吊线供光电缆提供加挂支撑安全4、吊线挂有广告和垃圾，光电缆盘留杂乱、布放无序清除吊线中挂的广告和垃圾，拉直绑扎、盘留合理，合并路由布线美观5、高度不足阻碍人车通行按照国标调整吊线固定高度安全用户线6、用户线未按吊线敷设或缺少吊线，乱飞乱吊墙体水平钉固美观，按横平竖直合并路由布线安全7、废弃、无用的网线、皮缆、电话线未进行清理拆除、清理美观箱体8、废弃、无用箱体通信设施未进行拆除拆除、清理美观9、箱体安装位置不合理、建设不规范,箱体出线杂乱无序调整设施安装位置，合理合并原有箱盒，合并出线，合理分类美观绑扎美观10、箱体等严重老化新建或合并箱体后拆除原有安全备注：箱体包括：通信/电交箱、光/电分线箱、光/电分线盒等通信设施。3.2.3.2整治图例整改前整改后整改前整改后3.2.4整治标准按照市委市政府要求，根据关于全域推进农村人居环境整治，建设生态宜居美丽乡村的实施方案精神，采购单位将组织人员于项目完工按下述整治标准进行验收。管线设施存在问题整治标准措施问题归类光、电缆、电缆、吊线1、通信杆基础不稳、倾斜、折断、杆体有裂痕加强基础，扶正电杆、更换电杆，修复和强化杆体安全2、无通信杆、光、电缆挂树或临时杆、木杆新建通信管道吊线，合并路由，线路落地安全3、原有吊线负荷过大、在电力线上加挂光、电缆、跨路飞线严重，存在安全隐患新设吊线供光电缆提供加挂支撑安全4、吊线挂有广告和垃圾，光电缆盘留杂乱、布放无序清除吊线中挂的广告和垃圾，拉直绑扎、盘留合理，合并路由布线美观5、高度不足阻碍人车通行按照国标调整吊线固定高度安全用户线6、用户线未按吊线敷设或缺少吊线，乱飞乱吊墙体水平钉固美观，按横平竖直合并路由布线安全7、废弃、无用的网线、皮缆、电话线未进行清理拆除、清理美观箱体8、废弃、无用箱体通信设施未进行拆除拆除、清理美观9、箱体安装位置不合理、建设不规范，箱体出线杂乱无序调整设施安装位置，合理合并原有箱盒，合并出线，合理分类美观绑扎美观四、验收方案4.1 验收内容美丽乡村服务平台：依据XX镇数字乡村项目相关采购文件进行。为保障项目采购内容符合要求、确保交付时间符合要求等原因，服务内容包括：1）设备到货及验货配合上架加电工作；2）集成实施服务：包括但不限于服务期内项目及客户在实施部署中所提要求；3）技术支持服务：包括但不限于服务期内系统安装部署、系统使用操作、系统维护、系统故障处理的技术支持工作；4）售后维护服务：提供项目维保期内的售后维护服务人员及技术支持，确保按照合同要求进行客户服务响应。“三线”整治：1、本项目验收采用先中期验收后全面验收的方式开展。2、中期验收：根据各村三线整治情况，采取完成一条村验收一条村的方式，先行对完成整治的村进行中期验收；3、全面验收：所有村完成整治中期验收后，由经发局牵头，对照整治目标要求,对各村进行抽样检验；并对长效整治平台进行结合测试，以检验整治效果。4.2 验收标准本项目设备验收标准包括：1）符合中华人民共和国国家和履约地相关安全质量标准、行业技术规范标准、环保节能标准；2）符合项目相关文件和响应承诺中各方共同认可的合理最佳配置、参数规格及各项要求；3）符合货物来源国官方颁布标准。项目验收依据采购文件、合同、采购人和设备供应商共同确定的其他技术文件。4.3 验收步骤美丽乡村服务平台：由XX市XX镇经济发展局牵头组织采购人、中标方、属地村通过现场查验，查阅台账，功能检测进行综合评价验收。“三线”整治：最终以XX市XX镇经济发展局出具的验收实施方案为准。1、中期验收流程图如下：完成整治向各村（社区）提交整治竣工资料各村（社区）核对摸查台账与整治竣工资料台账确认后，中标人向镇经济发展局提交中期验收申请镇经济发展局牵头组织中期验收、核查台账核查，出具中期验收书无问题一向镇经济发展局提交整治竣工资料有问题一反馈,限时完成整改2、全面验收流程图如下:完成中期验收中标人向镇经济发展局提交全面验收申请镇经济发展局牵头组织三线整治现场验收、核查台账汇总相关全面验收台账、竣工材料出具验收书注：以上竣工整治资料均要求一式两份，镇经济发展局及镇工程建设中心各持一份。4.4 验收要求美丽乡村服务平台：检查内容：（1）检查硬件的品牌、型号和数量、登记设备序列号并拍照（含序列号）存档。（2）检查软件平台功能。（3）进行对系统及产品进行功能测试和测试系统产品是否与方案设计一致。检查方法：根据系统需求、硬件设备采购设计书对平台及设备参数进行实际操作和演示,并对照系统需求及设计进行审查。要求：符合系统设计的要求，各操作与预期相符。“三线”整治：1、XX镇经济发展局负责制定验收方案，提前联系相关部门和村（社区），确保验收工作顺利开展。2、中标人负责按照验收工作安排，与各村（社区）提前沟通协调实地验收路线。3、各村（社区）要安排2名人员全程参与属地验收工作。4、中标人必须准备好各村（社区）“三线”整治摸查台账资料、三线整治验收表（每个整治点整治前后对比资料，见附件1）。5、验收过程中以整治摸查台账资料、三线整治验收表为基础，现场核查，对存在问题的进行拍照留档，中标人进行限期整改。6、中期验收完成后，中标人提供长效平台验收清单，由镇经济发展局组织验收。7、全面验收完成后，对各村整治台账、长效平台硬件、账号功能进行交付，进入售后维护阶段。4.5 验收清单软件平台:类别功能项功能简述备注村村享-数字乡村微服务平台微服务平台是村级数字乡村的总平台，开放接纳数字乡村各个应用交付项数字兴农应用村情村貌通过微信公众号介绍乡村基本情况、村委班子、特色产品推荐交付项一村一品上云介绍特色农产品，并可直接对接村微信商城（需事先开通）显示项5G直播导览/VR全景直播高清摄像头视频共享到互联网，网络直播导览显示项VR漫游可通过线上游览VR实景旅游地图，直观了解乡村吃喝玩乐住行等特色旅游资源显示项休闲农业可通过线上图文形式介绍，直观了解乡村吃喝玩乐住行等特色旅游资源显示项二维码语音讲解导览景点语音讲解和图文介绍，方便游客更好了解景点交付项5G+智慧农业对物小型气象站和土壤监测物联网设备数据的综合展示显示项乡村治理应用乡村党建在线组织、培训、教育，乡村党建更加便捷高效交付项人脸抓拍在村出入口抓拍人脸、助力建设智感安防平安乡村显示项车牌识别在村出入口采集车牌识别信息、，助力建设智感安防平安乡村显示项信息通知展示包括乡村动态、通知公告等栏目信息，可定期其进行公开，落实广大群众的知情权和监督权交付项三务公开展示包括党务、村务、财务等栏目信息，可定期对其进行公开，落实广大群众的知情权和监督权交付项随手拍随手拍照，留言、赞扬、举报，促进建设美丽乡村交付项一键问政通过选择责任人，进行投诉、表扬、咨询或建议，实现随时随地村民问政交付项河长制查询了解河湖、河湖长信息，以投诉、建议方式行使监督权交付项河道防溺水利用AI视频技术，有效防止小孩进入河道游泳产生的溺水事件显示项秸秆燃烧/火情监测自动监测系统对秸秆焚烧、全村火灾等进行7*24h实时监控和自动报警显示项疫情防控疫情数据实时查询、健康自查、疫情上报交付项大喇叭通过文字转语音等方式提供广播服务，涵盖日常广播、公共应急指挥等方面交付项档案上云实现乡村档案上云永久保留。平台支持档案分类分文件夹查看调阅交付项调查问卷便捷高效地对民意信息进行收集，以便村委及时收集、积极回应村民诉求交付项惠民办事指提供本村的政务便民服务指引交付项服务应用南农技学堂提供多类型农业技术，农业经营管理、农事资讯、政策法规等显示项公共法律咨询法律宣传、律师在线咨询，使老百姓零距离享受到优质便捷的法律服务交付项远程调解法律咨询、调解服务、法制宣传、法律援助等服务显示项乡村养老为留守老人、特困人员采集生命体征数据、定位、行动轨迹数据等显示项乡风文明应用乡村文化汇集在线视频，体现乡村文化精彩交付项乡村活动在线发布、查询、报名，方便乡村开展活动交付项积分银亍包括积分细则、申请、排行，激发乡村治理活力交付项硬件设备:设备名称设备数量大喇叭145套，其中话筒版21套，音柱版124套。
