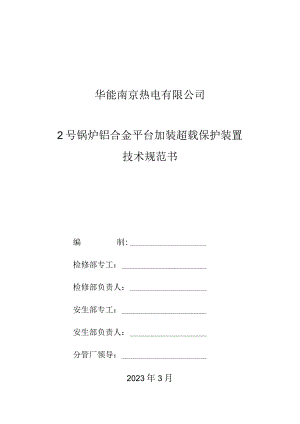

华能南京热电有限公司2号锅炉铝合金平台加装超载保护装置技术规范书编制:检修部专工：检修部负责人：安生部专工：安生部负责人：分管厂领导：2023年3月2号锅炉铝合金平台加装超载保护装置技术规范书第一章总则1 .本技术规范书提出的是华能热电有限公司2号锅炉铝合金平台加装超载保护装置项目最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范，投标人除应完成本技术规范书所规定项目、工作量、质量满足本技术规范书的标准、要求外，也需符合国家、行业有关标准、规范。2 .投标人所供材料和设备必须符合招标人要求，并经招标人验收合格方可使用，如在使用过程中发现有虚假行为，必须免费进行更换，并承担相应的损失和后果。3 .投标人对招标异议部分在差异表中列举。如果投标人没有以书面形式对本技术规范书的条文提出异议，招标人可以认为投标人提供的服务完全满足本技术规范书的要求。4 .合同签订，投标人接到招标人的通知后应立即至现场做好相关准备工作。5 .投标人投标前必须到现场了解设备及项目工作情况并得到招标人现场察看确认书后方可进行投标。6 .投标人报价为最终报价，包含所有在列检修项目，不再增加费用。7 .招标人有权以书面形式提出因规范所采用的标准和规程发生变化而产生的一些补充修改要求，具体款项由双方共同商定。8 .投标人所供材料和设备必须与原锅炉炉内检修平台技术性能相匹配，承担改造后的全套设备安全终生责任。第二章项目综述1 .项目概况GDJ系列锅炉炉膛检修平台，是采用轻型2AI2牌号铝合金型材组件，快捷拼装结构的炉膛检修设备，它彻底解放了以往搭设满炉膛脚手架的繁重体力劳动，采用该设备对炉内检修或处理炉内受热面爆管事故抢修等工作，大大节约了检修工期。根据中华人民共和国国家标准GB/T34029-2017锅炉炉膛检修升降平台5.2.7“安全装置”之5.2.7.4规定要求，炉膛检修平台应设超载保护装置（起重量限制器）。2 .项目范围2.1 施工内容及范围（包含但不限于以下部分）：2.1.1 升降平台电控系统进行改造更换；2. 1.2增加过载保护装置；2.1. 3更换带轴销传感器专用立滑轮；2.2. 4四只全自动切换断绳保护器校验。2.1.5施工范围内缺陷及装置性违章消除、卷扬机系统调试、脚手架搭拆；2.1.6铝合金平台搭建完成后须完成锅炉炉膛检修升降平台GB/T34029-2017所要求的所有试验项目，至少但不限于空载运行试验、额定载重量运行试验、动力试验载荷运行试验、制动性能试验等，并出具符合国家规范要求的报告。3.工程量清单序号工作内容单位工程量备注1升降平台电控系统进行改造更换套12号锅炉升降平台更换人机界面专用控制柜及电缆供货安装。控制柜为304材质，电气元件品牌为施耐德或西门子，防护等级IP652增加过载保护装置系统套12号锅炉升降平台加装与设备匹配的超载保护系统，采用轴销传感器，数据就近处理，通过485通讯形式，远程传输回控制柜控制系统。3更换带轴销传感器专用立滑轮套62号锅炉轴销传感器专用立滑轮供货安装。4四只全自动切换断绳保护器校验个44台全自动切换断绳保护器校验，出具检测报告、合格证5安装辅材项12号锅炉依据现场施工需要提供等不限于此辅材包括：角钢、槽钢、镀锌管、金属软管等。6施工范围内缺陷及装置消除，卷扬机系统调试、脚手架搭拆Zx1依据锅炉炉膛检修升降平台(DL/T34029-2017)完成所有检验、试验要求和全部调试验收工作，并出具国家标准和规范所要求的全部试验报告。项目承包方式均为：包工包料，严禁分包或转包。4.技术要求起重量限制器具有总重量达到额定重量的90湘寸，重量预警，主界面重量预警灯变成红色并不断闪烁，同时蜂鸣器发出断续的报警声。总重量达到额定重量的100%时，重量报警，主界面重量报警灯变成红色并不断闪烁，蜂鸣器发出连续的报警声，同时2秒后输出控制信号切断上升。考虑平台在半空出现超载时，为能使人员安全下降，只对上升时超载切断电源。当总重量达到额定重量的105%时，重量报警，主界面重量超载灯变成红色并不断闪烁，蜂鸣器发出连续的报警声，同时立即输出控制信号切断上升。在单吊点的拉力达到设计值的110%时，主界面单吊点报警灯变成红色并不断闪烁，蜂鸣器发出连续的报警声。4.1.电控柜4.Ll主要电器件：熔断器式刀开关、漏电断路器、电流互感器、电流表、控制变压器、接触器式继电器、交流接触器、热过载继电器、相序继电器、急停按钮、控制按钮、联锁转换开关、指示灯、行程限位开关、起重重量限制器、炉内操作手柄、电铃报警装置、无线通讯设备等组成。4.1.2.控制柜主要保护功能锅炉炉内检修平台专用卷扬机驱动装置设有抱闸保护、手动防下滑保护、断绳保护。电控柜具有漏电保护；炉内、炉外互锁保护；上升、下降行程限位保护；操作前警示；相序、缺相保护；过流保护；超载保护等。4.1.3.保护说功能4.1.3.1控制柜面板炉外控制柜设有明显的通、断隔离开关，电源开、停按钮，炉内炉外操作选择开关，上升、下降操作按钮，操作前报警按钮及各种操作的指示灯。4.1.3.2炉内操作手柄炉内操作手柄上设有上升按钮、下降按钮、操作前报警按钮，紧急停止按钮。4.1.3.3通讯系统炉内、炉外联络的通讯设备，分为有线或无线（对讲机）两种。4.1.3.4超载报警保护装置通过传感器实测钢丝绳的拉力，实时监测平台载重，通过对拉力数据进行分析，对超重、偏载等影响人身安全的现象进行预警、报警，从而消除安全隐患，提高检修平台的操作安全性。4.1.3.5行程限位装置行程限位装置：采用丝杆传动上限与下限滑块，与主轴等比速同步运动，当行程到设定极限位置时，限位开关动作，停止旋转机构。行程限位装置与卷筒和钢丝绳同步工作，在检修平台有效工作范围内作往复运动，当运动超出有效工作范围时，自动停车4.1.3.6相序缺相保护电气系统控制中我们设有相序、缺相保护，我们选用型号为：RD6-G型断相与相序继电器。具有错相及缺相保护。4.1.3.7过电流保护电机过流保护：采用热过载继电器保护。热过载继电器上设有电流调节器。用户可根据电机运行电流所需求的电流数值，直接在热继电器上进行电流值设计，就能有效地保护电机正常运行。4.1.3.8安全操作电压为有效保护炉内人员操作安全，控制电路采用电压为AC24V安全电压。4.2.超载报警装置技术参数轴销传感器技术参数：量程：5T输出灵敏度：2.0±0.005mVV零点平衡：0.5%F.S输入阻抗：970输出阻抗：700绝缘电阻:云200OMQ综合误差：0.3%F.S4L39重量巡检表:具有100-240VAC范围输入的开关电源，并通过IS09001质量认证及欧洲CE产品认证，可靠性高且符合EMC电磁兼容标准；其电源及全部1/0端子均通过了4KV的群脉冲抗干扰测试，能在强干扰环境下可靠工作。可支持6个可编程测量输入回路，配合不同的输入模块，可以输入6路热电偶、电压或电流信号，显示直观方便。使用高性能的元器件，大大降低温度漂移并使得6个通道之间相互干扰降低，使多路测量在精度及抗干扰性能上也达到了与单路测量仪表相当的水准。可直接用连线连接手持显示器进行编程，使用更方便。齐全的输入规格，各路输入可以使用不同的信号规格。各回路可独立定义刻度及小数点位置，可独立进行平移修正。各输入回路均具备数字滤波，且滤波强度可以独立调整或取消滤波。具备定点/自动巡回测量显示功能，并有2种巡检速度可以选择。每个回路都具备独立的上、下限报警功能，并且其报警输出位置可以编程指定。不同输入回路的上限或下限报警信号即可编程为从同一报警通道输出，也可从不同的通道输出。测量精度:0.2级（±0.2%FS±I个字）；温度漂移：0.01%FSoC（典型值为50ppm°C）电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），±4KV5KHz;IEC61000-4-5（浪涌），4KV隔离耐压：电源端、继电器触点及信号端相互之间22300VDC；相互隔离的弱电信号端之间600VDC响应时间：1.5秒（设置数字滤波参数为0或1时）自动巡检时间间隔：大约为L2秒或2秒可选报警功能：上限报警和下限报警，每回路独立设置电源：100240VAC50Hz使用环境：温度To+60,湿度W901%RH1 .1.3.10改造后的铝合金平台钢丝绳禁止碰触锅炉管道。4 .承包方式本项目为包工包料，严禁分包或转包。第三章投标人主要提供工器具、材料清单及要求1.投标人主要自备工器具（至少包含，但不限于）序号工器具名称设备规范单位数量备注一炉膛铝合金平台搭拆等项目1电焊机台22拖线盘"220V,100m只43气割设备套24常用工作套35脚用架搭建材料项1满足需求2.投标人提供主要材料投标人提供材料至少包含，但不限于:序号名称规范单位数量备注1升降平台电控系统套12过载保护装置系统套13带轴销传感器专用立滑轮套64氧气、乙焕满足需求5焊条满足需求6焊条满足需求7松锈剂满足需求8切割片满足需求9磨光片满足需求第四章施工现场组织要求1 .现场安全管理1.1. 投标人接受招标人监督和指导。1.2. 由于投标人人员违反华能集团公司和招标人有关安全工作的规定、规程，造成人员伤亡和设备设施损坏事故，责任完全由投标人独立承担，造成的经济损失招标人可从应付给或将要付给投标人的款项中扣回，不够扣除的投标人必须无条件赔偿。1.3.投标人的检修工作票、动火工作票的工作负责人资格必须经招标人通过考试确认，工作票执行中的相关事项依据电力生产安全工作规程和招标人有关工作票的相关规定执行。1.4.投标人在本合同开始履行前，应按照招标人要求组织其预备上门维修人员接受招标人安监管理人员的安全教育培训。1. 5.劳动保护防护用品及安全工器具由投标人按国家规定配备齐全。2.现场文明生产要求2.1. 投标人在现场应遵守招标人有关文明生产的文件、规定和考核办法。2. 2.投标人应采取一切合理措施，保护现场及周围的环境，避免污染或由于其设备维修方法的不当造成的对公共人员和财产等的危害或干扰。2. 3.投标人应随时保持所负责维修设备的整洁与卫生，每个作业点都应做到“工完、料尽、场地清”。2. 4.投标人不得随意在设备、结构、墙板、楼道上开孔或焊接临时结构，必要时须提出书面申请，经招标人批准后方可实施。2. 5.投标人应采取一切合理的预防措施，以防止其员工发生任何违法的、妨害治安的行为，并维护治安和保护现场及附近的个人或财产免遭上述行为的破坏。3人员和机具的要求3.1.投标人上门维修人员，应满足以下要求：3. 1.1.现场技术人员必须取得相关工程施工资质。3. 1.2.参加施工的所有员工要熟悉系统和设备的构造、性能，熟悉设备的装配工艺、工序和质量标准，熟悉安全施工规程，能按招标人要求完成工程施工。3. 2.投标人向招标人提供详细的施工人员配置情况及个人资料，并提供所配置人员相应资格证书的复印件及其健康证，供招标人审核及备案。3. 3.投标人必须按招标人要求安排人员安规考试等；3. 4.投标人要自行配备工程施工所需工器具、全部机械、工具和仪器，这些机械和工器具必须能够满足投标人用以完成合同项目中全部工程施工的要求。3. 5.投标人所使用的，由招标人提供的主要机具设备仪器及专用工器具，应专为本工程项目所使用，任何情况下的挪为他用必须提前通知招标人，并须征得招标人的同意，否则按3000元/台标准进行考核。3. 6.投标人必须配备持证起重作业人员负责炉内升降平台操作和炉顶卷扬机操作、安装现场监护工作。配备持证专业电气人员现场平台电源安装。3. 7.投标人安全生产投入费不少于中标价4%。3. 8.现场工作人员要求高中以上学历。3. 9.投标人的人员配置3.10. 投标人员配置要求：序号工作内容人员要求1管理本项目需要配备项目负责人1人、兼职安全员1人。遇到紧急时，需及时增加检修人员，必须满足现场施工需要。2项目施工人员2人，必须为长期铝合金平台改造的人员；焊工1人，必须具有电焊、气割操作资格证书的人员起重操作1人，必须具有起重操作资格证书的人员；电工1名，必须具有电工资格证的人员。4.评价依据4.1.电力安全作业规程4. 2.华能国际电力股份有限公司南京热电生产外包工程安全管理实施办法4. 3.华能南京热电临时电源安全管理办法4. 4.华能南京热电安全用具及电动工器具管理办法4.5.华能南京热电安全帽管理办法4.6.华能南京热电反违章实施细则4. 7.华能南京热电文明生产管理规定4. 8.中国华能集团公司电力企业生产发承包工程安全管理办法4.9.电力建设安全工作规程火力发电厂部分(DL5009.1-2014)4.10.锅炉安全技术监察规程(TSGG0001-2012)4.11.火力发电厂焊接技术规程(DL/T869-2012)4.12.焊接材料质量管理规程(JB/T3223-2017)4.13.电力建设施工质量验收及评价规程第7部分：焊接(DL/T5210.7-2010)4.14.锅炉炉膛检修升降平台(DL/T34029-2017)4.15.国家、行业、招标人其他相关的规范、标准、制度等。第五章工期及质量保证要求1.工期2号锅炉铝合金平台加装超载保护装置项目工期为10天，并满足招标人具体工作的要求。开工日期以招标人通知为准。2.施工质量要求2.L安全性指标：不发生人员伤亡事故、不发生人员责任事故、不发生设备损坏事故、不发生火灾事故、不发生环境污染事故、不发生因投标人原因导致的设备误动作事故。2.2.文明生产管理目标：工程现场整洁有序。2.3.质量标准以招标人的技术要求以及双方的技术协议为依据，投标人不得自行随意删减项目和内容，或更改质量标准，如有变更，须与招标人协商，并出具书面文件，双方确认签字。第六章投标人应提交下列资料和文件1.投标人根据招标人提供的工程概况及施工范围编制检修工艺卡，检修作业指导书。1.L投标人现场人员名单：序号岗职姓名年龄工种特殊工种证编号1项目经理2现场负责人3工作票签发人4工作负责人5安全负责人6电工7工作班成员8起重工1.2.投标人提供实际进场工器具或专用设备清单（包含，但不限于）：序号主要施工设备名称数量12345第七章其他1 .招标人的职责与权利1.1. 检查并考核投标人的组织机构是否正确履行职责。1. 2.检查投标人的资质和质量保证体系及实施情况。1.3. 监督施工工作的执行。参加工程项目完工验收。1.5.发生紧急情况，可能造成人员伤亡、危及人身、设备、财产安全或从招标人的权益考虑需立即采取行动时，招标人有权发布处理这种危机状况所必需的指令或命令，投标人按招标人命令，实施一切工作，力去消除或减轻危机状况。1. 6.招标人有权要求投标人立即撤换不能履行职责或玩忽职守的人员，无招标人的批准不得重新在现场工作。任何撤换人员应在一周内被替换，并不得因此而影响相关工作的顺利开展。负责投标人与其它相关单位的工作协调。1.8.负责提供投标人现场施工及办公用的水、电、气源。2.投标人职责与权利2.2投标方负责改造项目施工进度，必须符合招标方网络计划。2.3投标方应派专职负责人、安全员进行现场安全监督，委派的工作负责人应有投标方出具的资质证明材料。并承担由于自身安全措施不利等原因造成的责任和因此发生的全部费用。2.4投标方单位承包项目的检修工作工具自备，若专用工具需招标方提供，应提前向招标方提出。2.5投标方进入现场前携带的工具应列出详细的清单交招标方备案，出厂前要按照清单进行清点，并由招标方人员签字认可，确保现场无施工遗留工具。2.6检修期间投标方应服从招标方指挥管理，自觉接受招标方监督检查。按照招标方会议安排参加招标方组织的会议，并执行会议的有关要求，投标方工作行为应符合招标方的有关规章制度。2.7投标方应保证招标方检修期间人力和技术力量的投入，不能出现因人力和技术力量不足等原因造成检修工期拖延、检修质量达不到标准要求等问题。2.8在招标方计划工期，保质保量完成现场检修工作。严格遵照招标方的有关技术规定及管理规定。2.9施工过程中人员变动率不准超过10%o2.10投标方严格遵守招标方的规章制度及现场施工安全要求，由于投标方原因造成的人员伤亡由投标方全面承担。第八章其他差异表1、投标人对招标人的技术规范书有关条款产生差异时，填写在差异表中，差异表中未填写，视为无差异。2、差异表中的内容，最终由招标人确定采纳与否。投标人须服从招标人的决定。差异表序号原条款差异内容
