华能酒泉发电有限公司技术规范书华能酒泉发电有限公司#2机脱硫吸收塔除雾器更换.docx

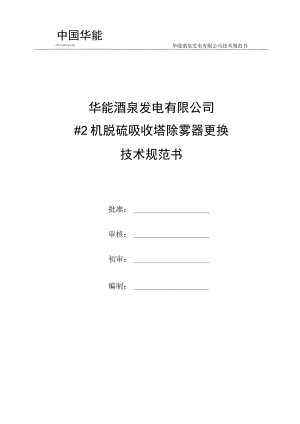

中国华能chinahuaneng华能酒泉发电有限公司技术规范书华能酒泉发电有限公司#2机脱硫吸收塔除雾器更换技术规范书批准：审核：初审：编制：二。二三年一月目录报价人须知3第一章总体要求4第二章项目概况52.1项目简介52.2现场情况5第三章采购范围63.1工程范围63.2计划工期63.3服务地点63.4采购人提供的条件63.5报价人提供的条件6第四章标准与规范84.1通用部分8第五章技术要求115. 1总则11第六章施工内容146. 1安装说明14第七章项目组织与管理167.1通用部分167. 2专用部分167. 3其他16第八章成果及考评177.1 成果178. 2考评17报价人须知1.请报价人在报价前仔细阅读本技术部分说明。2 .本文件部分条款由通用部分和专用部分组成。专用部分是根据具体采购项目实际需要对通用部分的补充和完善，两者应对照阅读。若出现相互矛盾或不一致时，则以专用部分为准。3 .专用部分表述为“无”的条款，即为对通用部分无补充和完善，该条款全部以通用部分表述为准。第一章总体要求1.1 本技术部分仅适用于本工程项目。1.2 本技术部分提出的是最低技术要求，并未对一切细节作出规定，也并未规定所有的技术要求和适用的标准，报价人应保证按照本技术部分和相关规范的要求进行工程施工。对国家、地方及行业有关质量、安全、工业卫生、劳动保护、文明施工、环保、消防等强制性标准，必须满足其要求。1.3 本采购文件使用的标准，如遇与报价人所执行的标准不一致时，按较高的标准执行。在合同生效后，采购人有权提出因规范标准发生变化而产生的一些补充修改要求，报价人应遵守。1.4报价人可在报价文件中引用本技术部分的相关标准或要求，但不得原封不动地复印或拷贝本技术部分作为其报价文件的主要内容，否则其报价文件将视为无效。1.5 报价人应按照采购文件要求、项目实际需要等提供工程施工及服务。本项目涉及到工程范围外的设备、建构筑物等临时拆除或造成破损，由报价人负责恢复至原有状态。1.6 本项目涉及到的知识产权费用均已包含在报价中，因知识产权产生的纠纷由报价人自行承担或解决，采购人不承担相应责任。1. 7除采购文件另有规定外，列入本技术部分的所有工作内容均应包含在本项目报价中。1.8本技术部分中若出现资质、业绩等方面的要求，如与商务部分不一致，以商务部分为准。第二章项目概况2.1项目简介华能酒泉发电有限公司（以下简称“酒泉发电公司”）位于酒泉市肃州区工业园区（南园）宜人东路6号,市区以南约7km处，占地面积为26.2hm2o建有容量为2×330MW燃煤供热机组，同步建设脱硫、脱硝装置。#1、#2机组锅炉为东方锅炉厂股份公司生产的DG1177/17.5-II13型亚临界、一次中间再热、单炉膛、固态排渣、自然循环汽包炉。#1机组于2011年11月投产，#2机组于2011年12月投产，脱硫装置采用石灰石-石膏湿法脱硫工艺，一炉一塔，不设GGH,设计脱硫效率95%两套装置100%烟气旁路分别于2013年5月、2014年6月被拆除。2. 2现场情况2017年完成超低排放改造工作，除雾器由总承包方北京龙源采购上海瑞亚安环保设备有限公司生产的MEV27/27+META型除雾器，脱硫吸收塔除雾器改为管式+两级屋顶式，布置于吸收塔38.75m、40.65m层，一二级屋顶式除雾器叶片间距27.5mm,管式除雾器叶片间距33mm,压降保证值250Pa,压差报警值为400Pa0除雾器共设置4层冲洗水，分别为一级屋顶下、一级屋顶上、二级屋顶下、二级屋顶上（原设计没有，后要求增加），每层冲洗水设置5个区，冲洗水母管管径为DN140,每个区的管径为DNllOo投运七年，已出现除雾器老化、强度降低，严重堵塞现象（除雾器表面粗糙，导致通流面积降低），且严重影响到机组带负荷能力。管式除雾器和下层屋脊式除雾器表面光滑度降低，每次机组运行一段时间后都会出现污堵现象，且内部破损较严重。第三章采购范围3.1服务范围本次工程包含原除雾器拆除、新除雾器安装，另外需在除雾器入口新增一层冲洗水管及水管支撑，用于冲洗管式除雾器。相应更换塔内原一级管式除雾器和下层屋脊式除雾器及安装管式除雾器冲洗水系统，利旧原有的除雾器钢结构和冲洗水管口O工程量清单序号名称数量单位备注1两层屋脊式除雾器、一层管式除雾器拆除17300KG吸收塔直径13.5m,每层屋脊式重量约6500KG,每层管式重量约430OKG2两层冲洗水系统拆除500KG吸收塔直径13.5m,每层冲洗水管重约250KG,长度约60m,3两层屋脊式除雾器、一层管式除雾器安装429ms吸收塔直径13.5m,每层面积143m?（除雾器采购人提供）4三层冲洗水管和支撑件安装（其中下层为新增冲洗水管）180m吸收塔直径13.5m,每层约250kg（60m）5玻璃鳞片防腐面积20m2玻璃鳞片由报价人提供6电动门安装、调试5台主设备采购人提供，阀门为DN125蝶阀7脚手架项18电缆敷设3600m主材采购人提供备注：此工程量清单为基本清单，除备注有采购人提供的设:备、材来的卜，其余未注明的项目所需辅材及耗材的数量,报价人需根据现场设备情况进行采购安装，所需费用包含在本项目报价内。3.2服务期限从合同签订之日起15天完成#2吸收塔除雾器拆除、更换工作，具体以采购人通知为准。3. 3服务地点本项目服务地点为华能酒泉发电有限公司#2机脱硫区域。3. 4采购人提供的条件采购人提供的条件具体如下：（1）本项目相关的文件、资料：管道及大小头原始图纸。（2）施工用水、用电、用气：如有需要，采购人提供用水、用电、用气接口，费用由报价人承担。特殊气源由报价人自理。（3）生产、生活及办公设施：采购人不提供生产、生活及办公设施，由报价人自行解决，其费用已包含在报价中。（4）采购人提供场地作为施工临时场地,报价人堆放时必须按要求进行堆放整齐。在进行施工时，必须考虑对周边的房屋、管线（电力、通信、供水、消防等）及设施进行保护，不得损坏，否则由此产生的后果均由报价人承担。采购人提供的施工临时场地应在本项目完工后，由报价人2日内清理干净，恢复原样，待报价人验收合格后方可离厂。3.5报价人提供的条件：（1）吸收塔内除雾器的拆除、新除雾器及新增冲洗水系统的安装。（2）新增冲洗水系统电动门安装、电缆敷设，且符合现场生产文明标准化要求。（3）安装过程中除雾器安装过程中特种设备租赁及脚手架搭设费用均由报价人负责，拆卸后废旧除雾器处置由报价人负责。（4）安装过程中低值易耗品、辅材（螺栓、穿线管等）由报价人负责。（5）除雾器更换后现场文明标准化由报价人负责。（6）吸收塔除雾器安装过程中涉及防腐工作由报价人负责。第四章标准与规范4.1 通用部分4.1.1 本项目所适用的法律、标准、规范为国家、地方及行业现行的法律、标准、规范，以及在合同实施期间国家、地方及行业对相应法律、标准或规范的修改，以及新颁布的法律、标准和规范。具体法律、标准和规范见专用部分，如专用部分未单独列出法律、规范和标准，则按国家、地方及行业相应最高要求实施。4.1.2本项目在执行上述要求外，还须执行华能集团、采购人的相关管理文件、技术标准要求。4.2专用部分4.2.1除雾器安装在吸收塔上部，由一级管式+二级屋脊式除雾器组成,用以分离净烟气夹带的雾滴。除雾器阻力不大于200Pa,耐温8085°C以上,10分钟之内，不影响除雾器整体性能。4.2.2报价人的除雾器设计中，在支撑边缘与吸收塔壁或除雾器的任何部分之间都没有烟气“逸漏”。平均表面速度的烟气在±25%分布不均匀的情况下，应满足除雾器的功能性能要求以及结构的完整性。4.2.3采用管式除雾器模块专利号：.4由仿水滴形管子组成，交错布置。屋脊模块由带钩叶片组成，左右两块模块拼装成一组模块。屋脊模块和管式模块组合成整体。4.2.4除雾器系统的设计特别要注意FGD装置入口的飞灰浓度的影响。该系统还应包括去除除雾器沉积物的冲洗和排水系统，运行时根据给定或可变化的程序。4.2.5除雾器材料采用增强阻燃聚丙烯PPTV,应能承受高速水流冲刷,除雾器本体的材料应防磨，防高温（120）。除雾器叶片厚度应23三n,除雾器冲洗水装置管路厚度应28mm。内部通道的布置应适于维修时内部组件的安装和拆卸。除支撑结构外，除雾器应覆盖整个吸收塔的横断面，中间不得使用盲板。4.2.6除雾器以单个组件进行安装。单个组件易于搬运、维护，而且组件能通过塔体除雾器段的人孔门。除雾器的布置结合吸收塔的设计统一考虑，出口烟道段保证不会导致在下游表面上形成物料的累积。4.2.7除雾器系统备有冲洗系统，管式除雾器下表面新增一层冲洗水管及支撑，屋脊除雾器上下表面各配有冲洗水管。系统包括外围和带可更换喷嘴的内在管道，运行时根据相应冲洗程序进行自动冲洗。除雾器冲洗系统能够对除雾器进行全面冲洗，不能有未冲洗到的表面。冲洗水的压力进行监视和控制，冲洗水母管的布置能使每个喷嘴基本运行在平均水压。4.2.8喷嘴将与除雾器冲洗水供应母管连接，邻近喷嘴的喷淋范围应部分重叠，以确保100%的冲洗效果，喷淋范围至少有15096的叠加（平均值）。4.2.9应对供水管线上冲洗水的压力进行监视和控制，冲洗水母管的尺寸应能使每个喷嘴运行在平均水压的波动范围之内。4.2.10除雾器冲洗水量泵流量为150m3h,除雾器冲洗水量按此水量进行设计。4.2.11除雾器冲洗水管支撑由报价人提供，而塔内件防腐为涂玻璃鳞片，报价人设计时应保证冲洗水管的稳定性，防止冲洗水管运行时抖动，破坏防腐层。4.2.12系统配备除雾器的冲洗和排水系统，冲洗系统包括喷嘴、外部和内部管道、冲洗控制件。除雾器清洗排水直接进入吸收塔。4.2.13喷嘴与除雾器冲洗水供应母管连接，邻近喷嘴的喷淋范围部分重叠，确保10096的冲洗效果，喷淋范围有150%的叠加（平均值）。喷嘴材质PPo4.2.14喷嘴将与除雾器不同区域的单独冲洗水母管连接。电动蝶阀（报价人提供）位于接近壳体外部的每根母管上，使每根母管能独立运行，所有的母管与冲洗水供应管道连接。冲洗水母管的尺寸应能使每个喷嘴运行在平均水压的波动范围之内。4.2.15所有除雾器组件、冲洗母管和冲洗喷嘴易于靠近进行检修和维护。设计的除雾器支撑梁可作为维修通道，至少能承受400kgm2的活荷载。4.2.16烟气最终排放时携带水滴含量不大于30mgNm3（干基）。4.2.17报价人应提供最大及最小工况下通过除雾器的压力降。除雾器的设计应尽量减小压力降和固体沉积。4.2.18为保证现场安装工作顺利进行，结构件在出厂前应进行预组装工作以保证现场组装尺寸。请报价人在投标书中列出需要在出厂前进行预组装的结构件清单。4.2.19除雾器布置应合理、易于接近、便于更换。4.2.20除雾器通道的设置和采取的措施应便于维修时对内部组件进行固定和拆卸。第五章技术要求5.1总则5.1.1报价人安装的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。5.1.2所有设备的安装均应正确设计，在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其他问题，欢迎报价人提供优于本技术协议书要求的先进、成熟、可靠的施工方案。一般不接受带有试制性质的技术，如果采用带有试制性质的技术，必须征得采购人的同意。5.1.3除雾器应能高效除去细小水滴而确保压降值低。除雾器出口清洁烟气残留的大于20微米的水滴含量50mgNm3o除雾器设计、安装和运行应能具有高可用性，高除雾效率和低压降。5.1.4报价人应给予烟气中飞灰浓度和浆液中的固体物质足够重视。除雾器应包括除去沉积物的冲洗系统，除雾器通道不能堵塞以确保永久无故障运行。除雾器应能根据符合标准的水质，采用给定或可编程序自动冲洗,冲洗既能分开，也可合并进行。5.1.5除雾器包括分离器、冲洗管、喷嘴及构件的材质应能在吸收塔腐蚀、热和磨损浆液条件下防止磨损和腐蚀。管道应易于拆卸和组合。5.L6报价人应确保烟气温度在80摄氏度时和短时(10分钟)85摄氏度除雾器不会损坏。5.1.7除雾器应配备冲洗和疏水措施，冲洗应包括外部和内部管道系统及可更换的喷嘴及控制，除雾器冲洗管应采用适合的材料。厂家需要对冲洗水系统进行优化，设备能长期安全、稳定运行。5.1.8除雾器两侧应装配性能良好的清洁装置以防止堵塞。5.1.9喷嘴的设计应保证喷嘴在任何条件下都不应堵塞。相邻喷嘴的喷淋应有重叠以确保100%的冲洗面，平均重叠率应有130%。5.1.10除雾器不同区域的喷嘴应有独立的冲洗水供应母管，每个供应母管应在吸收塔外侧设立自动冲洗阀(报价人范围)，报价人应给采购人提出压力和水量的要求。5.1.11喷嘴设计应能确保清空所有的液体，防止液体在喷嘴中停留。5.1.12喷嘴设计应与管道连接牢固并易于拆卸。喷嘴与管道应长期牢固地在实际荷载下运行。5.1.13除雾器应采用独立的单元结构，独立单元结构的尺寸应考虑在完全堵塞的情况下只需两个维护人员就能手动处理。所有需更换或维护的设备及附件应易于到达，支撑梁及走道应有足够的强度。5.1.14所有组件的设计，包括除雾元件、冲洗及构件应有足够的强度,能够承受吸收塔动压，并能防止实际运行条件下的振动。5.1.15材质除雾器叶片采用纯聚丙烯(PP)或聚丙烯加滑石粉(PPTV).管道法兰采用聚丙烯、喷嘴采用PP、冲洗水管采用PPR材质、垫圈采用EPDM、所有法兰采用DIN标准。5L16两级吸收塔除雾器重叠布置除雾板间之间留有空间，所有管道的支撑包括在组件中，除雾板之间钢的支撑部分可以在快速和紧急检查时作为通道。5.1.17除雾器冲洗水规范冲洗水管具有不同的长度，一般规范为DN125/DN140压力为PNIO（详细的数据参考总装配图纸），管道应配备法兰、螺母、垫片、可移动的板及管道连接件用于与吸收塔外地法兰连接。冲洗水系统不需要额外的支撑,因为对冲洗水管的支撑属于除雾器组件中的一部分。5.1.18所有的连接法兰的设计制造应按照GB标准。5.L19冲洗水管采用吊架型式，由报价人负责冲洗水管及其支吊架的设计。5.L20拆除旧除雾器及冲洗水管道、支撑，首先在一级除雾器下部喷淋层铺设架板，架板铺满吸收塔截面；通过检修人孔门进入到吸收塔除雾器，由里到外依次拆除冲洗管道和除雾器本体，运离检修现场堆放到指定地点。5.1.21新开除雾器冲洗水接口（如需），做好防腐处理，除雾器安装梁清理后，按照新冲洗管道布置要求，在吸收塔塔壁开孔。开孔前按照要求办理动火工作票，塔内（包括塔底、喷淋层、扎设脚手架处）需做好防火措施，专人连续监护；冲洗孔处防腐施工时要求上下不允许交叉作业，同时保证塔内良好通风。5.L22安装屋脊式除雾器、冲洗水管道及外部冲洗门，在除雾器梁上部安装新屋脊式除雾器，安装需由内向外，防止产生二次破坏。除雾器每排所有组件叶片的方向必须是相同的，每排组件必须排列整齐，每排末端的盖板必须与吸收塔壁有适当的膨胀间距。5.L23冲洗管路确认安装位置正确并安装牢靠，确保冲洗无死角，冲洗水管道及喷嘴、管道支架等安装应符合规范要求。5.L24施工时禁止产生明火的作业，安装作业完成后，拆除并运离所有施工用架板，并清理干净吸收塔底部淤泥及杂物，不得有遗漏在吸收塔内。5.L25冲洗系统调试，所有设备安装完毕后，分别进行冲洗门单体调试、自动运行调试。完成后进行冲洗水试验，观察冲洗水冲洗范围，冲洗水喷嘴有无堵塞，运行良好后封闭人孔门，工作结束。第六章施工内容6.1 安装说明6.1.1 安装前，首先需要在支撑梁的下方搭设好脚手架，吸收塔的整个表面要铺设架板。6.1.2除雾器和冲洗系统的安装顺序是从最低一层至最上一层。以下为具体的安装顺序：把安装材料运输到吸收塔，然后吊装到除雾器安装人孔的位置，安装第一级的盖板，整个下层支撑梁都是用盖板封住的。盖板的作用是把支撑梁密封起来，避免支撑梁的防腐层被除雾器的尖角损伤，和在烟气流动过程中或热膨胀时受到损坏。吊架的作用是承受冲洗系统的支撑条的重量，盖板是按标准长度加工的。最端头的除雾器单元须要根据吸收塔的实际尺寸来进行定尺剪切，盖板是按标准长度加工的，最端头的除雾器单元须要根据吸收塔的实际尺寸来进行定尺剪切，接下来要安装的就是边环的盖板，这些盖板已经按尺寸剪切好并做好了标识。只需要将它们按照安装图纸要求安装到正确的位置，将支撑条放到指定的安装位置上，它的作用是支撑管道和除雾器。6.L3冲洗水管从吸收塔壁的喷嘴处开始安装。第一段穿过喷嘴，然后用镀锌螺母和螺栓连接到吸收塔管座的法兰上。管道内部是通过焊接方式相互连接的，每根管道都用线条标明了朝上的方向，管道之间的连接是通过相互焊接，焊接时标注的这条线一定要向上并与下一段管道上标注的线在一条直线上，这样才能保证喷嘴与除雾器成直角，从而使整个除雾器都能被水喷射到。现场质检人员必须检查所有喷嘴是否正确地固定到位。喷嘴必须紧固。而且，质检人员还必须保证喷嘴与除雾器的方向是正确的。第一个除雾器单元，除雾器的安装从两端最边上的单元开始安装。在两端的组件安装上以后，再用隔离片将其连接起来。隔离片限定了两个除雾器单元的最后两个叶片间的距离，防止端部板片之间有间隙。安装始终从侧面开始，也就是说从安装孔的对面开始。然后，中间的标准组件的安装从一端向另外一端进行，直到所有组件都安装完为止。最后一个标准组件可能需要切短（按实际要求剪切），如果吸收塔公差超差，也可能需要调整最后一个组件使其能将间隙密封。除雾器板片的朝向必须符合图纸要求，而且整个一排都要一致。第二级盖板、支撑条及第二、三安装与第一级安装一致。6.1.4在安装盖板和除雾器时一定要考虑到热膨胀的影响。如果温度从20增加到50,就会引起聚丙稀每米膨胀Imnb每一排除雾器必须留出足够的膨胀余量。6.L5验收和交接在安装完成以后，须要对安装情况进行检查验收并进行交接。现场经理应参与检查或者委派代表参与检查验收和安装设备的交接。在验收完成并证明设备的安装符合图纸和技术规范要求以后，需要签署验收，说明设备已全部且正确完好无损地安装完毕。验收时应准备以下的检查清单：1、检查除雾器组件之间是否有间隙；2、检查侧面盖板和除雾器之间在两端的组件上有无间隙；3、检查管道是否紧固，4、检查喷嘴的取向及安装是否正确；5、检查法兰连接处是否密封；6、检查各组件间的连接是否正确；7、在检查验收完成以后，质检人员和现场经理（或其委托人）须要签署验收证书。该证书需要说明除雾器及其冲洗系统已经正确地，完整无损地安装完毕，没有此验收过程，除雾器不得投入商业运行或调试。第七章项目组织与管理7.1.通用部分报价人应按采购文件的要求配置数量足够、专业齐全、结构合理的服务团队进行工作，其中须指定人员作为本服务项目团队的负责人；报价人的工作人员应具有与本项目技术要求相适应的技术水平、管理水平和相应资质；除非采购人书面同意，报价人不得更换工作人员。如需更换，应以同等或更高条件的人员取代需更换的人员；当采购人有合理理由认为任何工作人员不符合本项目要求时，采购人有权要求报价人更换，报价人应无条件执行；7.2专用部分本项目所涉及的材料、设备、工器具、仪器仪表、安全防护措施（脚手架）等均由报价人负责提供。报价人所用的工器具、仪器仪表、特种设备等必须符合相关规定，校验合格。7.3其他报价人接收到设备、仪器后，妥善保管。若仪器、设备发生损坏及丢失情况，报价人应及时通知采购人；由于报价人的工作失误造成采购人仪器损坏或丢失时，由报价人负责赔偿采购人的损失。第八章成果及考评8.1成果8.L1通用部分报价人应按相关的国家标准和行业规范要求，采用先进的技术措施和手段，采用合格的工具和材料，完成项目内容，保证项目质量；报价人所提供的项目过程资料应完整、真实、可靠。成果报告文字简洁、表达准确。图像清晰无误，附件齐全。8.L2专用部分设备安装应符合国家标准及合同、技术规定的要求。质量验收要求8.2考评8.2.1在本服务工作期间，因本服务工作失误造成采购人损失的，采购人除追究报价人违约责任外，有权根据责任划分对报价人进行考核。报价人在技术协议签订后一周内，向采购人提供检修（施工）安全措施、技术措施、组织措施和环保措施，人员配置表，每推迟一天扣罚500元。8.2.2报价人应在采购人规定的时间内完成本次工作，因报价人原因造成的工作推迟，不能按时完成，每拖延一天，则扣合同款的l%0报价人检修（施工）完毕后须做到工完料净场地清，达不到要求的每处考核100元。8.2.3因报价人原因造成工期拖延的，由报价人负责，根据华能酒泉发电有限公司安全生产考核管理标准进行考核。8.2.4施工质保期，自竣工验收合格之日起一年，质保期内无重大缺陷，验收合格后支付。
