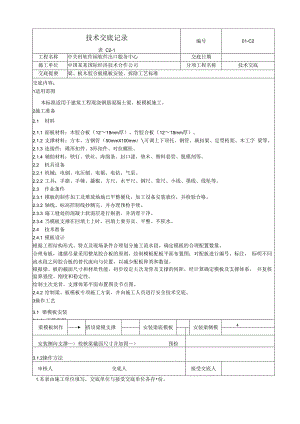

技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要梁、板木胶合板模板安装、拆除工艺标准交底内容：1适用范围本标准适用于建筑工程现浇钢筋混凝土梁、板模板施工。2施工准备2.1 材料2.1.1 面板材料：木胶合板（1218mm厚）、竹胶合板（1218mm厚）。2.1.2 支撑材料：方木、方钢管（50mmX100mm）可调上下顶托、钢管、碗扣架、定型桁架、木工字 梁等。2.1.3 连接件：碟形扣件、3形扣件、对拉螺栓。2.1.4 辅助材料：铁钉、铁丝、海绵条、封口漆、垫木、塑料套管、脱模剂等。2.2 机具设备2.2.1 机械：电刨、电压刨、电锯、电钻、气泵。2.2.2 工具：手据、手锤、撬棍、方尺、水平尺、钢尺、靠尺、小线、墨线、线坠等。2.3 作业条件2.3.1 模板的制作加工及堆放场地已平整硬化，加工设备安装就位，并检验合格。2.3.2 轴线、标高控制线抄测完，并办理预检手续。2.3.3 施工缝处的混凝土软弱层进行剔凿，并清理干净。2.3.4 当模板支撑在回填土上时，回填土要夯实、平整、不积水。2.4 技术准备2.4.1 模板设计根据工程结构形式、特点及现场条件合理划分施工流水段，确定模板的合理配置数量。合理布板，遵循尽量采用整某胶合板的原则，绘制模板配板平面布置图；对配板进行编号、标注， 标明不同流水段之间胶合板的替代流向与位置，以减少配板种类和数量。根据梁、板的截面尺寸和材质性能，初步设定主次龙骨及支撑的间距，经计算确定模板及支撑体系， 并复核验算强度、刚度和稳定性。绘制主次龙骨、支撑体第平面布置图及节点图。2.4.2 绘制梁、板模板专项施工方案，并向施工人员进行安全技术交底。3操作工艺3.1 梁模板安装3.1.1 工艺流程梁模板制作搭设梁模支撑安装梁底模板安装梁侧模4安装侧向支撑> 校核梁截面尺寸并加固>预检3.1.2操作方法审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号01-C2表 C2-1工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要梁、板木胶合板模板安装、拆除工艺标准交底内容：按照梁模设计图，现场加工制作模板。先将木龙骨刨平、刨直，再挑选厚度一致的胶合板，按加工尺 寸进行裁切，板边应涂刷封口漆，防止受潮变形，最后用铁钉将面板与龙骨钉牢。搭设梁模支撑（1）根据梁支撑体系平面布置图，安装梁支撑立杆，立杆下应铺设垫木。若立杆支设在钢 筋混凝土楼板上时，垫 木一般采用50mm X 100mm×400mm木方。（2）让下层立杆应对准，待顶板支撑搭设完毕后，应将梁、板支撑体系连成一体。每层立杆 力求做到规格一致、横坚成排，合理设置水平拉杆和剪刀撑，留好施工通道，当支撑高度小于4.5m时， 一般设两 道水平拉杆和剪刀撑，第一道水平拉杆（扫地杆）距楼、地面为250mm高度 大于4.5m时， 应依专项设计确定。在立杆上依次安放可调顶托、龙骨，铺设梁底模时拉十字线，通过调整可调顶托来校正梁底标高。当 梁跨度大于等于4m时，梁底应按设计要求起拱，如设计无要求，起拱高度宜为跨度的l%o3%。 梁侧模板安装（1）梁模安装应遵循帮（侧模）包底（模）的原则。侧模安装前宜在底模侧边粘贴海绵条，待梁 侧模板安装就位后进行临时固定。（2）安装梁侧向支撑，当梁侧模高度 大于60Omm时，宜打用对拉螺栓。校核梁截面尺寸，并用锁口方木和斜撑进行加固。3.2顶板模板安装工艺3.2.1 工艺流程3.2.2 操作方法根据支撑体系设计搭设板模支撑，上下层支撑的立杆应对准并铺设垫木；支撑搭设完毕后，安装顶托, 顶托的外露丝扣长度不得超过300mm。支撑体系验收合格后，根据主、次龙骨平面布置图安装主、次龙骨；次龙骨应错开搭接，间距应均匀。 根据顶板模板排板图，采用硬拼法进行顶板模板的安装；相邻两块胶合板长边拼缝应在次龙骨上，并 分别用铁钉钉牢。拉十字线，调整可调顶托校正顶板标高。当顶板短向跨度大于等于4m时，模板应按短向跨度的1%。3%。起拱，起拱的位置在板中，边缘部分 要保持水平。模板安装完后，用水准仪或拉线检查板面标高，并将模板表面清理干净，办理预检手续。施工前应,艮据不同工程情况所用的材料当行受力计算，以确定产理的模板设计百案。审核人交底人接受交底人2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。01-C2技术交底记录表 C2-1工程名称 施工单位 交底提要中关村软件园软件出口服务中心中国某某国际经济技术合作公司梁、板木胶合板模板安装、拆 除工艺标准交底日期分项工程名称技术交底交底内容：3.3 梁、板模板的拆除工艺3.3.1 工艺流程3.3.2 操作方法拆除梁、板模板要以同条件试块抗压强度试验报告为准，并应符合混凝土结构工程施工质量验收 规范GB50204中的底模拆除时混凝土强度要求。填写拆模申请，经审批后方可拆模。模板拆除宜逐跨依次拆除梁侧模板(帮包底)、顶板模板、梁底模板。梁侧模板拆除：依次拆除梁侧模板的斜撑、锁口木方、连接件以及侧模。顶板模板拆除：下调可调顶托，拆除主、次龙骨，再依次拆除支撑体系的斜杆、横杆及立杆，最后 拆除顶板模板。按拆除顶板模板的顺序拆除梁底支撑和底模。后浇带模板的拆除应满足混凝土的强度要求，支顶应按施工技术方案执行。拆下的模板应及时清理。钢管、龙骨、模板应分类码放，但不应集中放置，防止集中荷载过大，导致 顶板出现裂缝。3.4 季节性施工冬期施工模板安装后应按冬期施工方案要求对模板进行保温。4质量标准4.1 模板安装4.1.1 主控项目安装现浇结构的上层模板及支架时，下层楼板应具有承受上层荷载的承载能力，必要时应加设支架支 顶；上下各层支架的立柱应对准，并铺设垫板。检查数量：全数检查。检验方法：对照模板设计和技术方案观察。在涂刷模板脱模剂时，不得沾污钢筋和混凝土接茬处。检查数量：全数检查。检验方法：观察。4.1.2 一般项目模板安装应满足下列要求：(1)模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。(2)浇筑混凝土前，模板内的杂物应清理干净。检查数量：全数检查。审核人交底人接受交底人I.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号01-C2表 C2-1工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要梁、板木胶合板模板安装、拆除工艺标准交底内容：检验方法：观察。对跨度大于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高 度为跨度的1%。3%。检查数量：在同一检验批内，对于梁应抽查构件数量的10%,且不少于3件；对于板应按有代 表性的自然抽查10%,用不少于3间；对于大空间结构，板可按纵、横轴线划分检查面，抽查10%,且 不少于3面。检查方法：水准仪或拉线、钢尺检查。固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其允许偏差应符合表的规定。检查数量：在同检验批内，对于梁应抽查构件数量的10%,用不少于3件；对于板应按有代 表性的自然间抽查10%,且不少于3间；对于大空间结构，板可按纵横轴线划分检查面，抽查10乐且 不少于3面。检验方法：钢尺检查。表预埋件和预留孔洞允许偏差项目允许偏差(mm)国标、行标企标预留钢板中心线位置33预埋管、预留孔中心线位置33插筋中心线位置55外露长度+ 10, 0+10, 0预埋螺栓中心线位置22外露长度+ 10, 0+10, 0预留洞中心线位置108尺寸+ 10, 0+8, 0注：检查中心线位置时，应沿纵、横两个方向量测，并取其中较大值。 现浇结构模板安装的允许偏差应符合表的规定。检查数量：在同一检验批内，对于梁应抽查构件数量的10%,且不少于3件；对于板应按有代表 性的自然间抽查10%,且不少于3间；对于大空间结构，板可按纵横轴线划分检查面，抽查10%,且 均不少于3面。表现浇结构模板安装的允许偏差及检验方法审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要梁、板木胶合板模板安装、拆除工艺标准交底内容：表现浇结构模板安装的允许偏差及检验方法项 目允许偏差（mm）检验方法国标、行标企标轴线位置54钢尺检查底模上表面标高÷5±4水准仪或拉线、钢尺检查截面内部尺寸（梁）+4,-5±3钢尺检查层垂直高度5m64经纬仪或吊线、钢尺检查>5m86相邻两板表面高低差22钢尺检查表面平整542m靠尺和注：检查轴线位置时，应沿纵、横两个方向量测，并取其中较大值。4.2 模板拆除4.2.1 主控项目底模及其支架拆除时的混凝土强度应符合设计要求； 当设计无具体要求时，混凝土强度应符合表的规定。检查数量：全数检查。检验方法：检查同条件养护试件强度试验报告。表底模拆除时的混凝土强度要求构件类 型构件跨度 （mm）达到设计的混凝土立方体抗压强度标准的百分率（）板2250>2、8275>8100梁8275>82100悬臂构 件21004.2.2 一般项目侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。检查数量：全安适检查。检验方法：观察。模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。检查数量：全安适检查。检验方法：观察。5成品保护5.0.1模板支撑体系不能直接支撑在楼板上，应加垫板。5.0.2拆模时不得用大锤硬罩或撬棍硬撬,以免损伤混凝土表面和棱角。审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各存-一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要梁、板木胶合板模板安装、拆除工艺标准交底内容：5.0.3顶角模板拆除时，钢管、卡具、上下托等应轻放，防止碰撞已浇筑的混凝土。5.0.4拆除胶合板模板时不得乱扔乱抛，应逐块传递，清理干净。拆下的胶合板，如发现板面不平或 边缘损坏变形应及时维修，胶合板侧边应补刷封口漆。505进行电气焊作业时，应有有效保护措施，防止烧坏胶合板。506在钢筋绑扎和浇筑混凝土时，应尽量避免在模板上集中堆放材料和设备。6应注意的质量问题6.0.1模板制作时，应精心选材，分别保证龙骨、面板材料厚度一致。602梁底模板安装时应拉通线，防止模板位移，以保证各开间梁在一条直线上。6.0.3在安装染模板时，应留置清扫口，防止出现梁底夹渣。604相邻梁板模板应拼缝严密顺直，防止漏浆。6.0.5楼板模板与墙交接处用刨平直的方木，粘贴海绵条后与墙面顶紧，以防止漏浆。6.0.6后浇带模板支设应自成体系，不应采取与楼板模板整体支设拆模后再支顶的方法。7质量记录7.0.1模板工程预检记录。702拆 模申请单及同条件混凝土强度 试验报告。8安全、环保措施8.1 安全操作要求8.1.1施工人员要戴安全帽，出入走安全通道。高空作业系好安全带，不得在支撑不牢的模板上行 走。8.L2夜间施工照明充足，接线由专职电工负责，现场电线必须架空敷设。非电工严禁拆卸、移动电 源。8.1.3人工运输胶合板、方木、方钢管和钢管过程中要互相配合，前后照应。卸料平台装载时，事先应 对卸料平台进行安全检查；在模板吊运过程中严禁施工人员站在卸料平台上。8.L4雨天或雪天进行染模板施工时，操作工人必须穿防滑鞋。8 .L5拆除模板时，应在每个进出口放置明显的标识牌，标明”正在进行模板拆除，非操作人员免进”。 模板拆除后，该施工部位所有施工洞口应采取防护措施。9 .1.6拆除模板时不得站在被拆除模板的正下方和被拆除的模板支架上。8.2环保措施821梁板模板拆 除后，应及时清理现场，垃圾分袋装运，不得直接从施工洞口倾倒。8.2.2 施工现场设置封闭的木工棚，必要时应采取防噪措施。木工棚及作业区的刨花、木屑、碎木应 随产随清。8.2.3 有噪音的工序应安排在白天施工，尽可能减少人为噪音。审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考 核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任 制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火, 严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤脚不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度, 尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保 护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋， 戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随 时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带 消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应 的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种 作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于 高空作业的人员，不得从事高空作业。
