道路给排水工程施工方案.docx

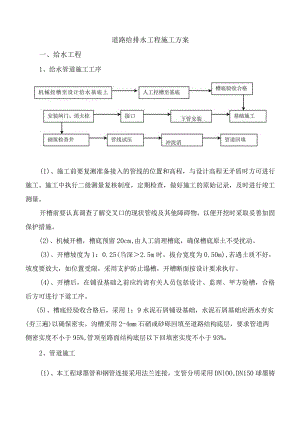

道路给排水工程施工方案一、给水工程1、给水管道施工工序(1)、施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。(2)、机械开槽，槽底预留20cm,由人工清理槽底，确保槽底原土不受扰动。(3)、开槽坡度为1：0.25(当深2.5m时，拔台宽度为0.50m),若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。(4)、开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行下道工序。(5)、槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实(夯三遍)以确保密实。沟槽采用2-4mm石硝或砂砾回填至道路结构底层，要求管道两侧密实度不小于95%,管顶至路面结构底层以下回填密实度不小于93%。2、管道施工(1)、本工程球墨管和钢管连接采用法兰连接，支管分明采用DNlOO,DN150球墨铸铁管和DN108X4焊接钢管施工，支管伸出红线外3m。管道的施工应该严格按照给水排水管道工程施工及验收规范GB50268-97要求施工。(2)、管材及配件的性能要求：施工所使用的管材和管道上所使用的阀门和管件，质量均应符合给水排水管道(GB50268-97)的要求，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要对管材及附件进行检验，包括文字证明及实物的检查。(3)、管材及配件的运输和存放管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。各种管材、配件堆放时，应放平垫实，堆放高度不宜超过L5米。(4)、管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。(5)、管材吊运与下管：管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。每天下班前及时封堵，防止被水浸泡。3、管道防腐本工程所采用的钢管及钢配件均应作内外防腐处理，防腐采用GZ-2型高分子涂料。具体方法为：钢管及钢配件内壁：普通防腐，即两层底漆，两层面漆(灰色)。钢管及钢配件外壁：加强防腐，即一层底漆，两层玻璃丝布，一层底漆，两层面漆(黑色)。焊口防腐处理：焊口的防腐处理应与钢管的焊接安装密切配合，焊口在焊接完毕后应立即进行内外防腐的补充处理，处理方法同以上内外防腐。(1)、防腐层施工不得在雨、雾或5级以上大风中露天施工。涂底漆前管子表面应清除油垢、灰渣、铁锈。化铁皮采用人工除锈时，其质量标准应达St3级；喷砂或化学除锈时，其质量标准应达Sa2.5级；(注:St3级及Sa25级应符合国家现行标准涂装前钢材表面处理规范的规定。)涂底漆时基面应干燥,基面除锈后与涂底漆的时间间隔不得超过8h.应涂刷均匀、饱满，不得有凝块、起泡、漏涂现象，底漆厚度宜为O.l0.2mnb管两端150250mm范围内不得涂刷；涂刷完涂料后，立即缠绕玻璃布，玻璃布的压边宽度应为3040mm;接头达接长度不得小于100mm,各层达接接头应相互错开，玻璃布的油浸透率应达到95%以上，不得出现大于50mm*50mm的空白；管段或施工中断处应留出长150250的阶梯形搭茬；阶梯宽度应为50mm.沟槽内管道接口处施工，应在焊接、试压合格后进行，接茬处应粘结牢固、严密。面漆涂刷和包扎玻璃布，应在底漆表面干后进行，底漆与第一道面漆涂刷的间隔时间不得超过24h.4、阀门、法兰安装(1)、安装前的检查及试验阀门是管路上重要部件、必须保证安装质量，才能满足使用功能的要求。一般情况下，阀门产品从出厂到安装使用须经过多次运输和较长。在这些过程中，往往会造成阀门的泄漏。因此，阀门在安装前必须对其进行检查、试压。对安装在重要部位或使用压力、温度较高及阀门包装损坏，进入泥沙等赃物时，还应进行清洗，更换填料、垫片；当阀门密封面不严发生泄漏时，还应进行研磨。电动阀、安全阀应在进行工艺性能试验合格后才能安装使用。(2)、阀门的安装安装前，应认真核对型号、规格是否符合设计要求：并根据水流方向确定其安装方向。安装前，应检查阀杆和阀盘是否灵活、有无卡住和歪斜：阀盘关闭是否严密，填料是否完好，填料压盖有无足够的调节余量，是否进行了压力试验检查,不合格的阀门不得进行安装。阀门安装的位置不应妨碍设备、管道和阀门本身的安装、操作和检修，安装高度一般以手轮距地面1.2m为宜。对安装在距操作面1.8米以上，且阀门较多时，应设置永久的操作平台，以方便操作。对中量较大的阀门或易损坏的阀门还应设置阀门支架。水平管路上的阀门，阀杆一般应安装在上半圆范围内，阀杆不宜向下安装：垂直管路上的阀门，阀杆应沿着巡回操作信道方向安装，并尽可能集中布置，以方便操作。水平并排管路上的阀门，为了缩小管道间距，应将阀门前后错开整齐布置：垂直并排管道上的阀门最好安装高度一致。阀门安装应在关闭状态下进行,搬运要轻拿轻放，吊装绳索不得拴在手轮或阀杆上，以防损坏手轮与阀杆。阀门传动杆(伸长杆)的夹角不应大于300,其接头应转动灵活。有热位移的阀门，传动杆应有补偿措施。螺纹阀门安装，须在阀门的出口处加装活接头，以方便拆装和检修。阀门的操作机械和传动装置应进行必要的调整和整定，使其传动灵活,指示准确。5、管道附属工程的施工供水管线上的管道附属构筑物包括蝶阀井、排气阀井、排水阀井、支墩的砌筑以及各种阀体的安装。(1)、附属设备安装排气阀门应当垂直安装，切勿倾斜。蝶阀安装前应检查填料，阀体，涡轮，涡杆阀轴，密封圈等，检查阀门是否灵活，止水密封圈是否牢固，关闭是否严密，安装时应按水流方向确定阀门的安装方向，应避免强力，受力不均匀联接。(2)、支墩管道折点施工完毕后，按设计要求，人工开挖基槽，应保证干糟施工，严禁超挖。管道及管件的支墩应修筑在坚固的地基上，施工中应尽量减少破坏折点处的原状土，如无原状土做后背墙时，应采取措施确保支墩受力时，管道接口不被破坏。用钢模板与木模板结合支模，清除所有杂物，严格配比，并留出试块以备检验，浇筑每个支墩必须一次完成，并每300-5Oomm厚分层用插入式振捣棒振捣于顶部，然后清理现场，进行养护。管道安装过程中设置的临时固定支架，应在支墩碎的强度达到设计标号的75%以上时予以拆除。遇有地下水时，支墩底部应铺100nlnI厚碎石粗砂混合垫层。(3)、阀门井的砌筑包括阀门井、排水阀井、泄水阀井砌筑及井盖板的浇筑。施工中应严格执行有关规范和操作规程，并应符合设计图纸要求。材料：用于井室浇筑的钢筋、水泥、粗细骨料及碎外加剂等材料，应有出厂合格证，并经取样试验合格，其规格、型号符合要求。各种材料在施工现场的储存和防护应满足要求。基坑开挖：基坑开挖坡度可根据土壤性质进行适当调整，一般为不应大于45°。基坑开挖至标高时，地基土是很软的淤泥土时，应相应挖深，挖至老土或一般的淤泥土为止，然后以中粗砂回填至设计标高。阀门井砌筑及井室浇筑井室除底版外应在铺好管道，装好阀门之后着手修筑，接口和法兰不得砌筑井外，且与井壁，井底的距离不得小于0.25M雨天砌浇筑井室，须在铺筑管道时一并砌好，以防雨水汇入井室而堵塞管道。当盖板顶面在路面时，盖板顶面标高与路面标高应一致，误差不超过25毫米，当为非路面时，井口略高于地面，且做0.02的比降护坡。在井室砌浇筑时，应同时安装踏步，位置应准确，踏步安装后，在浇筑碎未达到规定抗压强度前不得踩踏。a、室除底板外应在铺好管道装好阀门之后着手修筑，接口和法兰不得砌浇筑井外，且与井壁，井底的距离不得小于0.25M.雨天砌浇筑井室，须在铺设管道时一并砌好，以防雨水汇入井室而堵塞管道。b、砖砌圆形检查井的施工应在管线安装之后，首先按设计要求浇筑混凝土底版，待底版混凝土强度25MPa后方进行井身砌筑。c、用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，成与砖之间灰缝保持1厘米，移缝应砂浆饱满，砌筑平整。d、在井室砌浇筑时，应同时安装踏步，位置应准确，踏步安装后，在浇筑碎未达到规定抗压强度前不得踩踏。e、砖砌圆形井应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进应不超过3厘米，如为三面收进，则每次收进最大不超过5厘米。f、管径较大时，管顶应砌砖旋加固，当管径2100Onml时，拱高应为250mm,当管径Vlooomnl时，拱旋高应为125mm.g、砌筑检查井时，井筒内壁应用原浆勾缝，井室内壁抹面应分层压实，盖板下的井室最上一层砖砌丁砖。h、井盖须验筋合格方可浇筑，现浇筑混凝土施工应严格遵守常规混凝土浇筑和养护的要求，保证拆模后没有露筋、蜂窝和麻面等现象，留出试块进行强度试验。井室完工后，及时清除聚积在井内的淤泥、砂浆、垃圾等物。i、当盖板顶面在路面时,盖板顶面标高与路面标高应一致,误差不超过25mm,当为非路面时，井口略高于地面，且作0.02的比降护坡。检查井质量标准a、外观检查井壁必须互相垂直，不得有通缝，必须保证灰浆饱满，灰缝平整，抹面压光，不得有空鼓，裂缝现象。b、井内流槽应平顺，踏步安装就牢固位置准确，不得有建筑垃圾等杂物。c、井框、井盖必须完整无损，安装平稳，位置正确。6、管道水压试验(1)、试压前的准备工作试压要采用分段进行的方式，一般情况下分段长度在LokIn左右。安装完成且检查合格后，对管顶以上回填大于50cm,各个拐点、接口以及其它附属构筑物的外观进行认真检查，对末设支墩及固设施的管件，相应的采取加固措施，此后方可进行水压试验。试压堵头通常使用钢制内堵、帽堵或法兰堵板。墙头与管道的连接应为柔性接口，在高程较低、压力较大一端的堵板上接上压力表。对管线上的管件进行详细检查，开是否、有漏水的可能性。(2)、试压设备弹簧压力表：压力表的表壳直径15OnInI,表盘刻度上限制为实验压力的1.3T.5倍，表的精确不低于1.5级，使用前应校正，数量不小于两快。压力表安装前应进行检查和校正不合格者不得使用。试压泵：泵的扬程和流量应满足试压管段压力和渗水量的需要，选用相应的多级泵。试压泵宜放在试压段管道高程较低一端，应放在盖堵侧面，并应提前进行启动检查。排气阀：排气阀应启闭灵活，严密性好。排气阀应装在管道总段起伏的各个最高点，长距离的水平管道上也应考虑设置；在试压管段中，如有不能自由排气的高点，应设置排气孔。(3)、强度试验将压力泵接到试压短管上对管道进行充水。充水过程中应由专人沿线巡视，发现问题及时报告，同时应在管线最高点及时排气。水充满管道后，应对管道进行充分的浸润，浸润完成后，方可对管道进行压力试验。达到试验压力后，稳压10分钟，内压降不大于0.05MPa为合格，试验压力为0.8Mpa,然后仔细进行检查，观察压力表读数，并逐个检查接口部位，无漏水、降压现象时符合要求。如发现有漏水点要及时划出漏水位置，待全部接口检查完毕后，将管道内的水排空后进行修补，修补后应进行复试。强度试验合格后可直接转入严密性试验。试压过程中应做好试压记录。(4)、排水措施试压完毕，应利用潜水泵通过进水管和排水管将管道中的水抽至排水沟、附近的河流中，在排水过程中，应由专人负责，确保排水沟的畅通，避免排出的水乱流。7、管道冲洗消毒一次擦洗管道长度不宜过长，以IooOm为宜，以防止擦洗前蓄积过多的杂物造成移动困难。放水路线不得影响交通及附近建筑物的安全，并与有关单位取得联系，以保证放水安全、畅通。安装放水口时，与被冲洗管的连接应严密、牢固，管上应装有阀门、排气管和放水取样龙头，放水管可比被冲洗管小，但截面不应小于其1/2,放水管的弯头处必须进行临时加固，以确保安全工作。冲洗水量较集中，选好排放地点，排至河道或下水道要考虑其承受能力，是否能正常泄水。设计临时排水管道的截面不得小于被冲洗管的1/2。冲洗时先开出水闸门，再开来水闸门。注意冲洗管段，特别是出水口的工作情况，做好排气工作，并派人监护放水路线，有问题及时处理。检查有无异常声响、帽水或设备故障等现象，检查放水口水质外观，当排水口的水色、透面度与入口处目测一致时即为合格。放水后应尽量使用来水闸门、出水闸门同时关闭，如做不到，可先关出水闸门，但留一两口先不关死，待来水闸门关闭后，再将出水闸门全部关闭。冲洗生活饮用给水管道，放水完毕，管内应存水24小时以上再化验。生活饮用的给水管道在放水冲洗后，如水质化验达不到要求标准，应用漂白粉溶液注入管道浸泡消毒，然后再冲洗，经水质部门检验合格后交付验收。8、回填(1)、回填工作在管道安装完成，并经验收合格后进行，槽底杂物要清除干净。(2)、回填密实度标准：胸腔部分(轻型击实)N95%,管顶以上50Cm以内(轻型击实)85%,管顶50Cm以上至路面结构层以下(重型击实)93%.(3)、胸腔及管顶以上25Cm范围内填石硝；管道两侧要同时回填，两侧高差不得大于20cm,不得损坏管道，接口及外防腐层；用平板振动器轻振，保证达到设计要求。(4)、井室等附属构筑物回填四周同时进行，并须严密夯实，无法夯实之处必要时可回填低标号碎。(5)、与本管线交叉的其他管线或构筑物，回填时要妥善处理。(二)、雨水、污水管道施工1、施工程序管道施工程序：定位放线一机械沟槽开挖一沟槽支撑一人工修槽一管道基础一管道吊装f铺设管道与热熔连接f单口水压试验一检查井一闭水试验一砂与土方回填一井点拆除。2、施工准备(1)组建工程测量专业小组，计5人，其中主测1人，前视2人，后视1人。施测前应进行技术交底。(2)对所用仪器进行检查和校正。钢尺、水准仪、全站仪进行曲检查，校核后方能投入正常测量工作。(3)根据设计图纸及业主交桩记录，做好测量放线前的内业计算工作。3、施工测量(1)按照设计图纸要求，在施工前组织测量人员设制高程控制点和轴线控制点，并进行复测、复算。其水准闭合差和角度闭合差应符合规范要求。(2)根据施工总平面图和基础平面图，进行测量放线，设立控制定位轴线桩，龙门板和水平板，放出挖土灰线，并做好测量记录，报监理、业主代表检查、验收。4、沟槽开挖(1)沟槽开挖使用08m3履带式单斗反铲挖掘机械开挖为主，辅助人员清底修整，沟槽底宽根据设计文件及有关施工规范要求执行。沟槽开挖工艺流程图人工清理槽底基槽验收(2)采用机械挖槽前向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人配合，其配合人员熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防超挖，确保槽底土壤结构不被扰动或破坏，由于机械不可能准确地将槽底规定高程整平,开挖时应在设计槽底高程以上保留20cm至30cm左右一层，用人工清底。(3)为了正确控制沟槽的高度，方便排管的纵坡控制，必须设置高程坡度样板(简称坡度板)，并派测量人员跟踪抄测，本工程沟槽开挖放坡系数按1：0.67确定。(4)挖土应与支撑互相配合，挖掘机挖土后必须支撑，防止槽壁失稳而导致沟槽坍塌，特别在人工清底清出的土方集中后，由起吊出的槽外处置，操作人员不准站在臂杆周围半径以内。(5)沟槽开挖碰到地下管线，则必须开挖样洞，使管线外露，并采取吊托等加固措施，对挖掘机司机作详细交镀，如无把握，应改为人工挖土。(6)沟槽单面堆土高度不得大于l5m,沟槽边距离不得小于1.2m,有机具停放的位置必须平稳大、小型施工机械具离沟槽边应根据设备的自重、沟槽深度、沟槽支撑的形式和土质情况，经工地负责人计算确定安全距离，一般离沟边不得小于0.8mo(7)部分区段，沟槽切断了原有的排水管道，施工时，架设临时过渡管或将上游封堵后用水泵进行抽水将上游来水排至河内。(8)为了排除杂填土渗水或雨水灌槽，沟槽开挖后，根据现场实际情况，如积水较多，可沿沟槽两边开挖深30cm、底宽30Cnl的排水沟，每隔一定距离设置一个70×70×60cm的集水坑，以便放置潜水泵抽水出沟槽。(9)为防止地表水浸入，开挖前先清理平整场地，使地表排水畅通，开挖时，在槽边适当距离堆筑土堤，防止地表水入浸。若已被沧水，应立即检查排、降水设备，疏通排水外观，将水引起、排净，如浸泡严重而扰动的地基土，应将受扰动的土挖除，换填级配砂砾夯实，较深的地方可采用卵石或块石回填，用砾石填充空隙，找平表面并夯实。(10)在沟槽开挖后，若发现与地质资料不符时，应立即通知设计人员确定处理方案。(Il)沟槽开挖应确保沟底土不被扰动，遇淤泥、腐植土等，必须清除，填砂石夯实找平，每层厚度30Cm或按设计要求作补强处理。6、沟槽支撑本工程雨污水主干管埋设较深，一般在2.5m至4.5m左右，地下土质情况又较差，各种管线将会同步实施，特别是污水干管埋设较深，必须做好安全防护工作，故需增加支撑加固。(1)沟槽开挖时，遇到土层松软或天气变化，应提前撑头档板，以后挖土与撑板应交替进行，修边后应立即撑板，每次撑板高度为0.6-0.8%(2)采用的挡土板为木板，横撑为钢支撑进行密撑，横撑采用铁件连接，具体做法为55钢管长1米，两钢管管头穿50铁罗杆，沟槽较浅时，一次开挖沟槽见底再支撑；沟槽较深处，挖至一定深度时，必须交替进行支撑，直至沟槽底标高。(3)撑板支撑施工注意事项：、撑板安装应与沟槽壁紧贴，当有空隙时，应填实，横排撑板应水平，密排撑板的对接应严密。、横撑应水平与横梁或纵梁垂进，且应支紧，连接牢固。、撑板支撑时，当遇有地下管道横穿沟槽时，管道下页的撑块上缘应紧贴管道，安装管道上面的撑板下缘距管道顶面不宜小于100mm。、挖土时，土壁要平直，挡土板要紧贴土面，支撑顶紧横撑挡板，在支护角部要增设加强支撑。、应严格遵循先撑后挖的原则，即挖至每层支撑标高，待支撑加设并起作用后继续开挖下层。、支撑应经常检查，当发现构件有弯曲松动，位移或劈烈等迹象时应及时进行分析处理或进行加固。(4)拆除支撑前，应对沟槽两侧的横壁进行安全检查，并制定拆除支撑的实施细则和安全措施。(5)支撑、倒撑均由实践经验的工人进行，上下沟槽应设安全梯，严禁攀登撑木。(6)施工过程中不得留空过夜。7、基础垫层当沟槽开挖完成，且经有关单位验收合格后，当采用钢筋碎管安装时，即采用180°砂石基础，整个底垫层用电动打夯机分层整平进行夯实，使至平整、密实，其密实度要求应295%在管件连接处留出凹槽，以便接口操作，这些凹槽待管子连接好后随即用相同材料填实。垫层施工完毕，须经监理工程师核验。如沟槽在地下水位高或软土地基上，在地基不均匀的管段上，在高地下水的管段和在地下水流动区内，应请示设计和地质勘测部门及质检部门到场处理后再做基础。管道基础垫层质量应符合以下规定：(1)管道基础不得铺筑在淤泥或松填土上。(2)管道基础应表面平整，两井之间顺直。8、钢筋混凝土管道安装(1)、管子运输：根据现场条件，管子运输需在施工便道铺筑完成后用汽车，运抵施工现场边缘，部分地段可能要进行二次搬运，管道运输时应垫稳、绑牢、轻放，并选择平整，坚实的地方堆放，待垫层经监理、质监、验收合格后方可进行管道安装。(2)、管子配件搬运及堆放管节现场搬运一般可用人工搬运，搬运时必须轻抬轻放，严禁管材在地面上拖拉，抛扔或激烈碰撞。管材配件堆放时，应放平垫实，堆放高度不宜超过L5m,两邻两管子的承口相互倒置，并让出承口部位，以免承受集中荷截。(3)、橡胶圈保存橡胶圈应保存在低于40C室内，不应长期受日光照射，距一般热源距离不应小于Imo橡胶圈不能同时对橡胶有害的酸、碱、盐等物质存放在一起，更不能与以上物质接触。橡胶圈在保存及运输中，不应使其长期挤压，以免变形。(4)、管子检查管子安装前，在施工现场必须对所有的每一根管子进行检查。管子的内外壁检查管子内外壁应光滑、清洁，没有划伤和其它缺陷；不允许有气泡，裂口及明显的凹陷、杂质、颜色不均、分解变色线等，管端头应切割平整，并于管的轴线垂直。管子壁厚检查管子的同一截面的壁厚偏差不得超过14%o经过检查，不符合以上标准者，不得使用，并应做好记号，另行处理。(5)、管子下槽钢筋碎管采用8t以上吊车吊管安装，各种管材吊装时要用柔顺的吊带、吊绳或绳索，起吊地禁止抛落或互相撞击管道，本工程吊装采用两点起吊，此法易控制管子的稳定，不得将绳子穿进管子内部两端起吊在吊装安装过程中，若管子发生诸如划痕、裂缝、断裂损坏时应在安装前修复。(6)、管子安装该道工序是整个管道施工中关键的一道工序，根据施工图设计说明，本工程中钢筋碎企口管均采用承插胶圈连接，承插胶圈连接程序为：下管清管腔管口一洗胶圈一上胶圈一初对口一顶装接口一检查橡胶圈位置一锁管。从作业程序可以看出顶装接口是整个作业程序十分重要的一环，根据本工程施工条件，塑钢缠绕管及钢筋碎管采用承插胶圈接口时，采用人工用2只IOT手拉葫芦平行拉入法安装。(7)、高程及轴线控制安装时，为控制管底标高和坡度，拟架设坡度板，由测量人员将管道中心钉和高程钉，测设在坡度板上，两高程钉之间的连线即为管底坡度的平行线称为坡度线，相邻两坡度板上管中心线顶面应较设计管底标高高90cm,以便管道高程核查，在安装管道时，可以在坡度板上的中心连线，随时挂垂球，控制管道轴线定位及坡度。(8)、清理及上胶圈根据设计和规范规定等要求，将管材插口顺水流方向，承口逆水流方向安装，先固定好第一节管子，然后下第二根管子，在连接管之间，留下一定空间，以便进行清理、检查操作，用布清理接头插口，环槽及承口的张口部分，并均匀地涂上液态凡士林，将橡胶圈放置在管道插口第二根至第三根筋之间的槽内，在插口端一定位置划出标志线(安装进检查该标志线是否到位)涂上凡士林，上胶圈中，在强行上拉未入槽部分时，不得使胶圈扭曲装反，注意手指的安全及橡胶圈的清洁，不得有土或其它杂物，以免胶圈在弹入槽内过程中，伤坏手指及胶圈扭搓。(9)、对口插入将两根管子调顺，凑近到一起，然后将承插口端的中心轴线对齐，使橡胶圈接触承口的张口部分，注意使橡胶圈正确，并保证没有砂子和其它异物之后，才把插口慢慢地套到承口上去，到达联结区中间时，检查一下密封件，然后继续连接直至承口被边缘挡住不能套插为止。后在已稳固的管子上，拴上柔顺的吊带,另一端用手动葫芦或其它拉力机械，将插入管子端部中心位置的模档板上，然后缓缓拉紧，直至插到承口预定位置(标志线到位)。注意：拉紧、插入阻力过大,切勿强行拉入，以防橡胶圈扭曲；接头拉紧完毕，检查密封、橡胶圈，用一根钢板条或其它金属板条形码(200×1.5×0.4),插入承口和插口之间的环状空隙,给圆周检查一圈，确定橡胶圈是否在环槽内有均匀一致的深度，如发现疑点重新连接，以保证橡胶圈正确地留在槽内，注意橡胶圈在安装前必须认真检验，无缺陷，安装时做到认真、仔细、平衡，在拉紧过程中，决不要用锁链和钢索连接与管体接触，在管子插入就位后，应复核管道的高程和直线使之符合设计要求。(10)、热熔焊接安装（八）、施工过程：a、将待连接管材置于焊机夹具上并夹紧；b、清洁管材待连接端并铳削连接面；c、校直两对接件，使其错位量不大于壁厚的10%；d、放入加热板加热，加热完毕，取出加热板；e、迅速接合两加热面，升压至熔接压力并保压冷却。(B)、操作工艺：a、将两管段分别搁置在机架左右的夹具上,各伸出夹具4CM-5CM,并应校直，使两管段在同一轴线上(错边不宜大于壁厚的10%),中间插入铳刀的间距，然后固定；b、用洁净棉布擦净管段、铳刀、加热板上的油脂、灰尘等：c、铳削两管端表面，使其与轴线垂直，两管端面应相吻合。d、将加热板通电加温，升温至恒定温度，将加热板插入两管段之间，搁置在夹具间的机架拉杆上；。、开动液压系统，以加热压力推动夹具滑行端，使两管端面紧压在加热板两侧，两管端外圆开始形成熔融反边；f、当两管端明显形成1MM-2MM高的均匀反边时,将压力卸至为0,吸热开始，开始计时，直至吸热完毕；g、开动液压系统，使滑行端离加热板一侧，同时将加热板平行向已离开的滑端移动，使之脱离另一侧管端，迅速抽出加热板，开动液压系统，推动滑行端，使两端在规定的压力下，贴压在一起。h、两管端贴压在一起后，会形成均匀的凸缘，保持贴压的压力不变，至规定的时间，待接头冷却到40左右时，卸掉压力；i、冷却到环境温度后，松开机架夹具，取出连接管材。j、加热板温度、预热压力和时间、吸热压力和时间、加热板取出时间、对接压力和时间、冷却压力和时间等焊接工艺参数。(11)、管道安装的质量应符合以下规定：a、管道必须垫稳，管底坡道不得倒流水，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物。b、管道安装允许偏差序号项目允许偏差检验频率范围点数1中心位移15两井之间22管内底高程+10两井之间2(12)、检查井施工检查井砌筑时，井基碎应与浇捣密实，且平整度应符合要求，管道与窖井的连接采用短管，客井砖墙短管外露部分宜小于600mm,管道位于砖墙部分砂浆应饱满，以防接缝处渗水。管口周围认真发圈，井砌体禁止通缝。检查井内的流槽，宜与井壁同时砌筑，并将其表面用砂浆分层压实抹光。流槽应与上、下游管道接顺，管底高程应在规范规定的允许偏差范围内。砌筑检查井时，管子预留支管应同时安装，预留支管的管径、方向、标高应符合设计要求，管与井壁连接处应严密不得漏水、渗水。预留支管口宜用低标号砂浆砌筑封口抹平。井内的爬梯应随砌随安，位置正确。爬梯安装后，在砌筑砂浆未达到规定强度前不得踩踏。检查井砌筑至规定高程后，应及时安装井圈，盖好井盖。检查井接入圆管的管口应与井壁平齐，当接入管径大于30Omm时，应砌砖圈加固。(13)、闭水试验钢筋碎管排水管道的闭水长度视具体情况而定。井室及试验段两端应封堵坚固，不得渗水。闭水试验前，管道及检查井外观质量已验收合格，管道未回填土，且沟槽内无积水，井点继续运转。试验水头应以试验段上游设计水头加2m,如超过上游检查井，试验水头应以上游检查井井口高度为准。管道充水时应从下游缓慢进行，充水的同时应排出管道内的空气，管道充满水后，在无压情况下至少保持12小时，然后检查试验井段管道，井室外观有无漏水现象，检查无漏水后再进行渗水量观测，将水补充到规定水位，实测的渗水量不大于1.25DM7(24hKM),渗水量的观测时间不得小于30分钟。整个过程必须在监理人员的监督下进行，闭水试验符合要求后方可进行土方回填。(14)、沟槽回填沟槽回填应在管道隐蔽工程验收合格后进行(以防空管回填时由于回填土自重而使管材径向变形)沟槽回填应及时。沟槽回填时，砖、石、木块等物应清除干净，井点降水时，其动水位保持在槽底以下不小于50Omm时，采用明沟排水地上水保持排水畅通，保证沟槽内无积水。管道两侧50cm和管顶以上50cm范围内的回填材料，应由沟两侧对称运入槽内，不得直接扔在管道上，回填其他位置时，应均匀运入槽内，不得集中推入。管顶以上及管道两侧500nm内，采用中粒砂回填，其余均采用素土回填，为了确定回填砂或回填土的密实度，回填土含水量控制在最佳含水量左右。检查井周边回填应与管道回填同步进行，为防止检查井井背路面的不均匀沉降，井周的回填应在背后50Cin范围内全部换填二灰碎石。回填压实应按基底排水方向由高到低逐层进行，且不得损伤管道。井室周围应沿井室中心对称进行，且不得漏夯，并用环刀检验取样达到设计要求后方可进行下道工序。用木(铁)夯夯实时，回填土的虚厚在20-25cm之间，用蛙式打夯机夯实时，回填土的虚厚在25-30Cnl之间，沟槽回填土密实度要求，见回填土验收规范，每个井段每一层都必须在监理监督下，做环刀试验且试验合格后方可进行下道工序施工。(16)、井室盖板等小型构件预制与安装预制盖板和碎管管枕采用预制场集中预制。预制底座采用泥沙浆面层地坪,以保证预制盖板和管枕底部的平整度，保证外观质量。预制构件必须在混凝土强度达到70%以后，才能脱底模，移运和堆放，堆放时在块件端部用两点搁支，而不得使上下面倒置。小型预制构件必须在碎强度达到设计强度100%以上后，才可以安装盖板或管枕。预制板通过吊车配合平板车吊装、运输至安装位置，起吊安装。盖板块件采用钢丝绳捆绑起吊安装。
