裸母线、封闭母线、插接式母线安装安全技术交底.docx

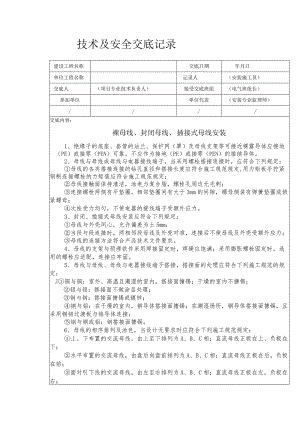

技术及安全交底记录建设工程名称交底日期年月日单位工程名称记录人（安装施工员）交底人（项目专业技术负责人）接受交底班组（电气班组长）参加单位单位代表（安装专业监理师）/交底内容：裸母线、封闭母线、插接式母线安装1、绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。2、母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应符合下列规定：母线的各类搭接连接的钻孔直径和搭接长度应符合施工规范规定,用力矩板手拧紧钢制连接螺栓的力矩值应符合施工规范规定；母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛剌；连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；次栓受力均匀，不使电器的接线端子受额外应力。3、封闭、插接式母线安装应符合下列规定：母线与外壳同心，允许偏差为土5mm；当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；母线的连接方法符合产品技术文件要求。4、母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。5、母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列施工规范的规定：J铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内不搪锡；铝与铝：搭接面不做涂层处理；钢与钢：搭接面搪锡或镀锌；铜与铝：在干燥的室内，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接；钢与铜或铝：钢搭接面搪锡。6、母线的相序排列及涂色，当设计无要求时应符合下列施工规范规定：上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上、负极在下；水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右；母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧IOnim以内不涂色。7、母线在绝缘子上安装应符合下列规范规定：金具与绝缘子间的固定平整牢固，不使母线受额外应力；交流母线的固定金具或其他支持金具不形成闭合铁磁回路；除固定点外，当母线平置时,母线支持夹板的上部压板与母线间有1L5mm的间隙;当母线立置时，上部压板与母线间有L52mm的间隙；母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点；母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于50mmo
