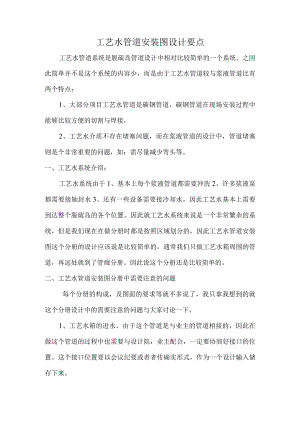

工艺水管道安装图设计要点工艺水管道系统是脱硫岛管道设计中相对比较简单的一个系统。之因此简单并不是这个系统的内容少，而是由于工艺水管道较与浆液管道比有两个特点：1、大部分项目工艺水管道是碳钢管道，碳钢管道在现场安装过程中能够比较方便的切割与焊接。2、工艺水介质不存在堵塞问题，而在浆液管道的设计中，管道堵塞则是个非常重要的问题，如：需尽量减少弯头等。一、工艺水系统介绍：工艺水系统由于1、基本上每个浆液管道都需要冲洗2、许多浆液泵都需要接轴封水3、还有一些设备需要接冷却水，因此工艺水基本上需要到达整个脱硫岛的各个位置。因此就工艺水系统来说是一个非常繁杂的系统，但是我们现在在做分册时都是按照区域划分的，因此工艺水管道安装图这个分册的设计应该说是比较简单的，通常我们只做工艺水箱周围的管道，再远处就到了管廊分册。因此说这个分册还是比较简单的。二、工艺水管道安装图分册中需要注意的问题每个分册的构成，及图面的要求等就不多说了，我只拿我想到的就这个分册设计中的需要注意的问题与大家讨论一下。1、工艺水箱的进水。由于这个管道是与业主的管道相接的，因此在做这个管道的过程中也需要与设计院，业主配合，一定要协商好接口的位置。这个接口位置要以会议纪要或者者传确实形式，作为一个设计输入储存下来。接口资料：管道的接口坐标，管径，标高等。还有就是接口处是否需要阀门，阀门由谁提供也应该协商清晰。2、管道材料:部门规定DN50下列管道使用无缝钢管,大于DN50的管道使用直缝电焊钢管。DN50的管道材料20GB/T3O87>DN50材料Q235-A20g锅炉用碳素钢板GB713代替Q235-C20G高压无缝钢管用于温度430度，锅炉省煤器，水冷壁、给水、主蒸汽管，过热器等，标准GB5310。3、水泵出口均装有止回阀，我们浆液泵出口由于考虑堵塞的问题因此没有止回阀。止回阀的作用是使流体只能按一定的方向流淌，而阻止反向流淌。启闭件靠介质流淌的力量自行开启或者关闭。止回阀可分为四种。因此在设计时一定要搞清晰我们采购的是哪种类型的阀门，假如采购了就要全面看厂家资料，正确安装。假如没有采购那先设计好到采购的时候要记得把这个安装方式提给厂家，保证能够得到一个与安装方式一致的阀门。4、工艺水管道上的孔板。我们工艺水管道上有许多孔板，我认为孔板的作用有三个：1、平恒管道压力，调节流量。2、增大管道阻力，防止工艺水泵电机过载。3、防止工艺水压力过高，保护衬胶管道内部的衬胶。火力发电厂汽水管道设计技术规定上有孔板的计算公式。5、容易漏掉的问题：1）冷却水是否返回工艺水箱，这个要认真看PID,假如返回就不要设计漏了。要紧是增压风机与氧化风机的冷却水，由于假如设计是返回水箱的，那么设备邻近通常是没有排水沟的，因此到现场假如设计掉了这个管道，想把水直接排到排水沟就会比较困难。2）设计完成时需要认真核对有关设备资料。包含水箱的管口，水泵的定位，进出口标高等等资料CLPTJB项目工艺水系统:
