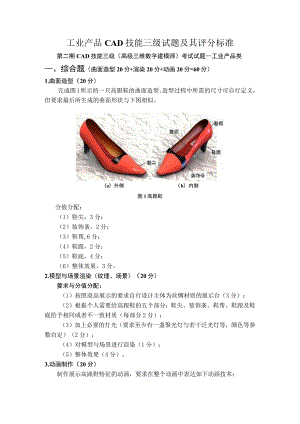

工业产品CAD技能三级试题及其评分标准第二期CAD技能三级（高级三维数字建模师）考试试题-工业产品类、综合题（曲面造型20分+渲染20分+动画20分=60分）1.曲面造型（20分）完成图1所示的一只高跟鞋的曲面造型。造型过程中所需的尺寸可自行定义，但要求最后所生成的曲面形状与下图相似。（a）外侧（b）内侧图1高跟鞋分值分配：（1）鞋尖，3分；（2）装饰条，2分；（3）鞋帮,6分；（4）鞋跟，2分；（5）鞋底，4分；（6）整体效果，3分。2.模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）按照商品展示的要求自行设计主体为丝绸材质的展示台（3分）；（2）根据个人需要给高跟鞋的五个部分：鞋尖、装饰条、鞋帮、鞋跟及鞋底给予相同或者不一致材质（每部分2分）；（3）加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）对模型与场景进行渲染（1分）；（5）整体效果（4分）。3.动画制作（20分）制作展示高跟鞋特征的动画，要求在整个动画中表达如下动画技术：（1）摄影机动画（变焦与推拉效果）（4分）；（2）摄影机路径动画（摄影机绕展示台旋转展示高跟鞋的结构特征）（4分）；（3）制作单只鞋的跳跃迈步动作（4分）；（4）灯光颜色与亮度变化（4分）；（5）整体效果（4分）。二、零件参数化与变量化设计（20分）要求与分值分配：（I）根据图2（b）所示二维图形，建立其三维模型并储存此模型，用于完成第三题中规定的装配件建模与装配过程仿真（5分）；（2）参数化图中所示的一组参数：。L020,02=029,03=045,04=065,R=R115,Z=29,2=22,fe=18,4=40,5=6,并建立这些参数间的关系式：02=1.450,=02,04=3.2501,4=20i,2=0.554,3=O.90,03=2.250"R=5.750,/5=O.301（每个公式1.5分，共15分）。三、装配仿真（20分）要求与分值分配：（1）按照图2（c）至（g）所示的零件图，完成各零件的三维建模（每个零件1分，共5分）；（2）根据图2（a）所示的装配图，完成零件实体的三维装配（2分）；（3）制作方向机芯装配仿真（9分）；（4）制作方向机芯拆卸过程仿真（4分）。QH7gf>加机芯工作原理部下放Ii恸开关，JE和南辅上下移动从而tt版开关胡合，溪到酸方向的雕.帏USB?转会(b)座(d)套筒(e)销轴(f)手把图2方向机芯评分表考生姓名：考号：总分：试题号得分综合题60分复杂曲面造型（20分）鞋尖（3分）；装饰条（2分）；鞋帮（6分）；鞋跟（2分）；鞋底（4分）；整体效果（3分）。三维模型渲染（20分）创建丝绸材质的展示台（3分）；鞋尖、装饰条、鞋帮、鞋跟与鞋底粘贴相同或者不一致材质；（2X5=10分）；灯光（2分）；模型与与场景进行渲染（1分）；整体效果（4分）。动画制作（20分）摄影机变焦与推拉效果（4分）；摄影机路径动画（4分）；鞋的跳跃迈步动作（4分）；灯光颜色与亮度变化（4分）；整体效果（4分）。变量化与参数化设计（20分）建三维模型（5分）；每个公式1.5分，共15分。装配仿真（20分）零件建模（共5分）套筒1分；销轴1分；小销轴1分；手把1分；弹簧1分；生成三维装配体2分；方向机芯装配过程仿真9分；方向机芯拆卸过程仿真4分。
